薄膜及纳米材料解析

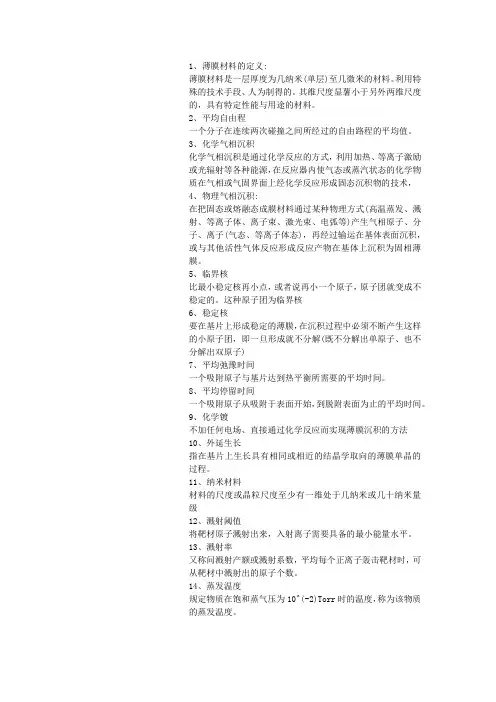

1、薄膜材料的定义:薄膜材料是一层厚度为几纳米(单层)至几微米的材料。

利用特殊的技术手段、人为制得的。

其维尺度显薯小于另外两维尺度的，具有特定性能与用途的材料。

2、平均自由程一个分子在连续两次碰撞之间所经过的自由路程的平均值。

3、化学气相沉积化学气相沉积是通过化学反应的方式，利用加热、等离子激励或光辐射等各种能源，在反应器内使气态或蒸汽状态的化学物质在气相或气固界面上经化学反应形成固态沉积物的技术，4、物理气相沉积:在把固态或熔融态成膜材料通过某种物理方式(高温蒸发、溅射、等离子体、离子束、激光束、电弧等)产生气相原子、分子、离子(气态、等离子体态)，再经过输运在基体表面沉积，或与其他活性气体反应形成反应产物在基体上沉积为固相薄膜。

5、临界核比最小稳定核再小点，或者说再小一个原子，原子团就变成不稳定的。

这种原子团为临界核6、稳定核要在基片上形成稳定的薄膜，在沉积过程中必须不断产生这样的小原子团，即一旦形成就不分解(既不分解出单原子、也不分解出双原子)7、平均弛豫时间一个吸附原子与基片达到热平衡所需要的平均时间。

8、平均停留时间一个吸附原子从吸附于表面开始，到脱附表面为止的平均时间。

9、化学镀不加任何电场、直接通过化学反应而实现薄膜沉积的方法10、外延生长指在基片上生长具有相同或相近的结晶学取向的薄膜单晶的过程。

11、纳米材料材料的尺度或晶粒尺度至少有一维处于几纳米或几十纳米量级12、溅射阈值将靶材原子溅射出来，入射离子需要具备的最小能量水平。

13、溅射率又称问溅射产额或溅射系数，平均每个正离子轰击靶材时，可从靶材中溅射出的原子个数。

14、蒸发温度规定物质在饱和蒸气压为10^(-2)Torr时的温度，称为该物质的蒸发温度。

4.其它薄膜
无机陶瓷过滤膜:膜分离是利用一张特殊制造的、具 有选择透过性能的薄膜（厚度从几微米、几十微米至 几百微米之间），在外力推动下对混合物进行分离、 提纯、浓缩的一种分离新方法。这种膜必须具有使某 些物质通过、某些物质不能通过的特性。根据膜皮层 空隙大小膜可分为微滤膜、超滤膜、纳滤膜和反渗透 等。
阵列氧化锌纳米膜
2. 磁性薄膜：随着磁记录存储密度的不断提高， 由纳米尺度的铁磁金属颗粒如Fe、Co、Ni及其 合金等构成的磁性颗粒膜引起了人们极大的注 意，成为当前研究的热点。 Fe—Co合金薄膜，该合金薄膜中Fe的质量分数 为52％～86％，薄膜具有高度密集的细粒结构， 表面平滑光亮。特别适宜作薄膜磁头的磁极。
3.光学薄膜：差不多所有光学薄膜的特性都是基 于薄膜内的干涉效应。利用光学干涉薄膜可得 到各仲各样的光学特性。它可以减少表面的反 射率，增加元件的透射率。或者增加表面反射 率，减少透射率，或者在一个波段内给出高的 反射率、低的透射率，而在其余的波段则有低 的反射率、高的透射率，也可以使不同的偏振 平面有不同的特性等等。
薄膜材料
薄膜材料 本课程的主要内容 薄膜材料的应用
第一章 概 述
一、薄膜的定义
薄膜是一种二维材料，它在厚度方向上的尺寸很小，往往为 纳米至微米量级。薄膜是一种人造材料，其结构和性质与制备方 法和工艺条件密切相关。 从宏观上讲，薄膜是位于两个平面之间的一层物质，其厚度 与另外两维的尺寸相比要小得多。从微观角度来讲，薄膜是由原 子或原子团凝聚而成的二维材料。但是究竟“薄”至何等尺度才 可以认为是薄膜，并没有严格的界限。
热蒸发气相沉积法又叫真空蒸镀方法，它是在真至下 热蒸发气相沉积法 加热蒸发材料(蒸镀材料)．使其蒸发粒子沉积在基板表 面形成薄膜的一种方法．按照加热方式，热蒸发气相 沉积方法分为电阻加热、闪电加热、激光加热和电子 束加热等真空蒸镀方法，其中电阻加热方法是最常用 的方法，它是用钨、铂等灯丝直接加热蒸发材料，或 者把蒸发材料放在坩埚里间接加热，高熔点材料一般 用电子束加热方法，石墨等物质用电弧沉积方法．

绪论1、纳米科技的提出：源自于费曼大师1959年在美国物理学会年会上的一次演讲。

Richard Feynman：世界上首位提出纳米科技构想的科学家。

2、纳米材料（1）纳米材料的定义：物质结构在三维空间至少有一维处于纳米尺度，或由纳米结构单元组成且具有特殊性质的材料（也是以维数划分纳米材料的原因）（2）纳米尺度：1-100 nm范围的几何尺；纳米的单位:1 nm = 10^-9 m，即千分之一微米(μm)。

（3）纳米结构单元：具有纳米尺度结构特征的物质单元，包括纳米团簇、纳米颗粒、纳米管、纳米线、纳米棒、纳米片等（4）纳米材料的维度：○1零维：纳米团簇、纳米颗粒、量子点（三维尺度均为纳米级，没有明显的取向性，近等轴状）○2一维：纳米线、纳米棒、纳米管（单向延伸、二维尺度为纳米级、第三维尺度不限，、直径大于100 nm，具有纳米结构）○3二维：纳米片、纳米带、超晶格、纳米薄膜（一维尺度为纳米级，面状分布，，厚度大于100 nm，具有纳米结构）○4三维：纳米花、四脚针等（包含纳米结构单元，三维尺寸均超过纳米尺度，由不同型低维纳米结构单元复合形成）（5）纳米材料的分类○1具有纳米尺度外形的材料○2以纳米结构单元作为主要结构组分所构成的材料3、久保理论：即金属的超微粒子将出现量子限域效应，显示出与块体金属显著不同的性能；金属纳米粒子，量子限域效应。

4、扫描隧道电子显微镜(STM)：将探针靠近导电材料表面进行扫描，获得表面图像。

分辨率达0.1~0.2 nm，可以直接观察和移动原子。

5、原子力显微镜(AFM)：利用针尖和材料原子间的相互微弱作用力来获得材料表面的形貌图像。

可用于研究半导体、导体和绝缘体。

AFM三大特点：原子级高分辨率、观察活生命样品和加工样品的力行为成就。

6、纳米科技的研究内容：纳米科学、纳米技术与纳米工程分支学科：纳米力学：研究物体在纳米尺度的力学性质纳米物理学：研究物质在纳米尺度上的物理现象及表征纳米化学：研究纳米尺度范围的化学过程及反应纳米生物学：利用纳米的手段解决生物学问题，在分子水平揭示细胞内外的物质、能量与信息交换机制；纳米医学：利用纳米科技解决医学问题的边缘交叉学科纳米材料学：包括纳米材料的成分、结构、性能与使用效能四个方面。

薄膜材料制备原理、技术及应用薄膜材料是在基材上形成的一层薄膜状的材料，通常厚度在几纳米到几十微米之间。

它具有重量轻、柔韧性好、透明度高等特点，广泛应用于电子、光学、能源、医疗等领域。

薄膜材料制备的原理主要涉及物理蒸发、溅射、化学气相沉积等方法。

其中，物理蒸发是指将所需材料制成块状或颗粒状，利用高温或电子束加热，使材料从固态直接转变为蒸汽态，并在基材上沉积形成薄膜。

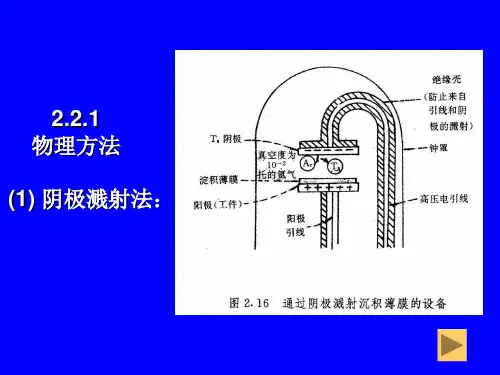

溅射是将材料制成靶材，用惰性气体或者稀释气体作为工作气体，在高电压的作用下进行放电，将靶材表面的原子或分子溅射到基材上形成薄膜。

化学气相沉积是指在一定条件下，将气态前体分子引入反应室，通过化学反应沉积到基材上，形成薄膜。

薄膜材料制备技术不仅包括上述原理所述的基本制备方法，还涉及到不同材料、薄膜厚度、表面质量等方面的特定要求。

例如，为了提高薄膜的品质和厚度均匀性，可采用多台蒸发源同时蒸发的方法，或者通过旋涂、喷涂等方法使得所需薄膜材料均匀地覆盖在基材上。

此外，为了实现特定功能，还可以通过控制制备条件、改变材料组成等手段来改变薄膜的特性。

薄膜材料具有多种应用领域。

在电子领域，薄膜材料可以用于制作集成电路的介质层、金属电极与基板之间的隔离层等。

在光学领域，薄膜材料可以用于制作光学滤波器、反射镜、透明导电膜等。

在能源领域，薄膜材料在太阳能电池、锂离子电池等器件中扮演重要角色。

在医疗领域，薄膜材料可以用于制作人工器官、医用伽马射线屏蔽材料等。

此外，薄膜材料还应用于防腐蚀涂料、食品包装、气体分离等领域。

虽然薄膜材料制备技术已经相对成熟，但是其制备过程中仍然存在一些挑战。

例如，薄膜厚度均匀性、结晶性能、粘附性能等方面的要求十分严格，制备过程中需要控制温度、压力、物质流动等多个参数的影响，以确保薄膜的质量。

此外，部分薄膜材料的制备成本相对较高，制约了其在大规模应用中的推广。

总的来说，薄膜材料制备原理、技术及其应用具有重要的实际意义。

通过不断改进制备技术，提高薄膜材料的制备效率和质量，将有助于推动薄膜材料在各个领域的更广泛应用。
