12Cr2Mo1R钢板技术参数

六、12Cr2Mo1VR力学性能和工艺性能
牌号
交货状态
钢板厚度mm
拉伸试验
冲击试验
弯曲试验b
Rm
MPa
Rela
断后伸长率A％
温度℃
冲击吸收能量KV2J
180°
b=2a
不小于
不小于
12Cr2Mo1VR
正火加回火
6~200
590~760
415
17
-20
60
D=3a
它是中低温压力容器用钢板，广泛应用于石油、化工、电站,锅炉等行业,用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、锅炉汽包、液化石油气瓶、水电站高压水管、水轮涡壳等设备及构件。国内舞钢生产。
2、尺寸、外形、重量及允许偏差
钢板的尺寸、外形及允许偏差应符合GB/T 709--2006的规定；根据需方要求，经供需双方协议，可供应偏差更严格的钢板；钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值，计算用钢板密度为7.85g/cm3。
3、表面质量
钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板侧面不得有分层。
12Cr2Mo1VR中低温压力容器钢板
一、12Cr2Mo1VR简介
12Cr2Mo1VR读作：十二铬钼一容，其中12代表化学元素，Cr、Mo、V是化学元素铬、钼、钒的缩写，R是容器的容第一个大写字母。属于钢板中的一大类－－容器板
12Cr2Mo1VR交货状态：正火+回火，二探
12Cr2Mo1VR钢板属于中低温压力钢板，广泛应用于石油、化工、电站,锅炉等行业,用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、锅炉汽包、液化石油气瓶、水电站高压水管、水轮涡壳等设备及构件。国内舞钢生产。

1、临氢12Cr2Mo1R、12Cr2Mo1R(H)适用范围
本技术条件适用于中石油卡拉玛依石化分公司120万吨/年加氢改质反应器、中石油化工股份有限公司九江分公司150万吨/年柴油加氢精制装置用钢板的生产。
2、临氢12Cr2Mo1R、12Cr2Mo1R(H)引用标准：略
3、临氢12Cr2Mo1R、12Cr2Mo1R(H)尺寸、外形、重量及允许偏差
表2
项目
数值
单位
室温拉伸Rm
520~~680
MPa
室温拉伸Rp0.2
310~~620
MPa
室温拉伸A
≥19
%
室温拉伸断面收缩率Z
≥45（适用于圆拉伸试样）
≥40（适用于板拉伸试样）
%
-30℃夏比冲击功（V型缺口）①
平均值≥54，允许一个试样≥47
J
435℃高温拉伸屈服强度Rp0.2
≥235
MPa
室温弯曲试验b=2a 180°②
4.1临氢12Cr2Mo1R、12Cr2Mo1R(H)化学成分
钢的化学成分应符合表1的规定（wt%）
表1
成分
分析
C
Si
Mn
P
S
Max
Cr
Mo
Ni
熔炼分析
0.10~
0.15
≤
0.15
0.30
~
0.60
≤
0.010
≤
0.010
2.00
~
2.50
0.90
~
0.1.1
≤
0.20
成品分析
0.05~
0.17
0.46
8.临氢12Cr2Mo1R、12Cr2Mo1R(H)钢板的标志：执行GB 713-2008的规定。

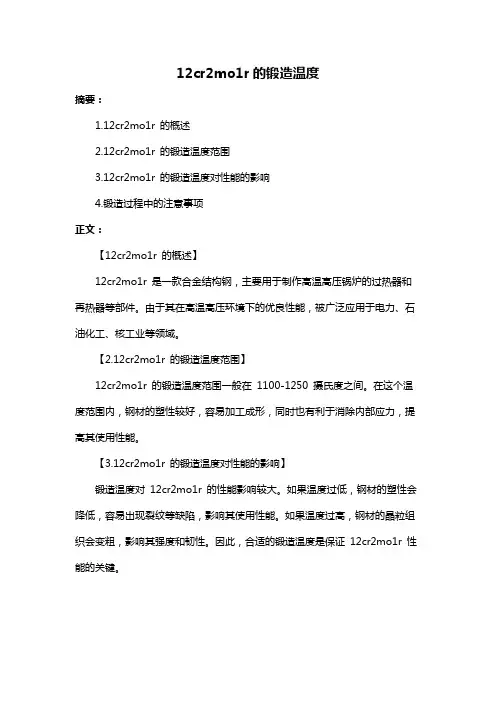

12cr2mo1r的锻造温度
摘要：
1.12cr2mo1r 的概述
2.12cr2mo1r 的锻造温度范围
3.12cr2mo1r 的锻造温度对性能的影响
4.锻造过程中的注意事项
正文：
【12cr2mo1r 的概述】
12cr2mo1r 是一款合金结构钢，主要用于制作高温高压锅炉的过热器和再热器等部件。

由于其在高温高压环境下的优良性能，被广泛应用于电力、石油化工、核工业等领域。

【2.12cr2mo1r 的锻造温度范围】
12cr2mo1r 的锻造温度范围一般在1100-1250 摄氏度之间。

在这个温度范围内，钢材的塑性较好，容易加工成形，同时也有利于消除内部应力，提高其使用性能。

【3.12cr2mo1r 的锻造温度对性能的影响】
锻造温度对12cr2mo1r 的性能影响较大。

如果温度过低，钢材的塑性会降低，容易出现裂纹等缺陷，影响其使用性能。

如果温度过高，钢材的晶粒组织会变粗，影响其强度和韧性。

因此，合适的锻造温度是保证12cr2mo1r 性能的关键。

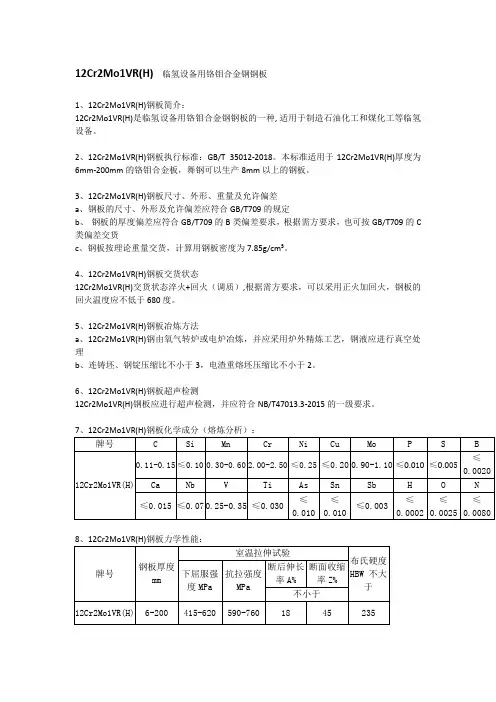

12Cr2Mo1VR(H)临氢设备用铬钼合金钢钢板1、12Cr2Mo1VR(H)钢板简介：12Cr2Mo1VR(H)是临氢设备用铬钼合金钢钢板的一种,适用于制造石油化工和煤化工等临氢设备。

2、12Cr2Mo1VR(H)钢板执行标准：GB/T 35012-2018。

本标准适用于12Cr2Mo1VR(H)厚度为6mm-200mm的铬钼合金板，舞钢可以生产8mm以上的钢板。

3、12Cr2Mo1VR(H)钢板尺寸、外形、重量及允许偏差a、钢板的尺寸、外形及允许偏差应符合GB/T709的规定b、钢板的厚度偏差应符合GB/T709的B类偏差要求，根据需方要求，也可按GB/T709的C 类偏差交货c、钢板按理论重量交货，计算用钢板密度为7.85g/cm³。

4、12Cr2Mo1VR(H)钢板交货状态12Cr2Mo1VR(H)交货状态淬火+回火（调质）,根据需方要求，可以采用正火加回火，钢板的回火温度应不低于680度。

5、12Cr2Mo1VR(H)钢板冶炼方法a、12Cr2Mo1VR(H)钢由氧气转炉或电炉冶炼，并应采用炉外精炼工艺，钢液应进行真空处理b、连铸坯、钢锭压缩比不小于3，电渣重熔坯压缩比不小于2。

6、12Cr2Mo1VR(H)钢板超声检测12Cr2Mo1VR(H)钢板应进行超声检测，并应符合NB/T47013.3-2015的一级要求。

9、12Cr2Mo1VR(H)钢板表面质量a、钢板的表面不允许存在裂纹、气泡、结疤、折叠和夹杂等缺陷，如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度，缺陷清理处应平滑无棱角，钢板不得有分层b、其他缺陷允许存在，深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证缺陷处厚度不小于钢板允许的厚度c、钢板不准许进行焊补10、12Cr2Mo1VR(H)钢板晶粒度12Cr2Mo1VR(H)钢板晶粒度检验应在钢板试样模拟焊后热处理状态进行，奥氏体晶粒度为5级或更细。
