10KV固体绝缘环网柜标准讲座

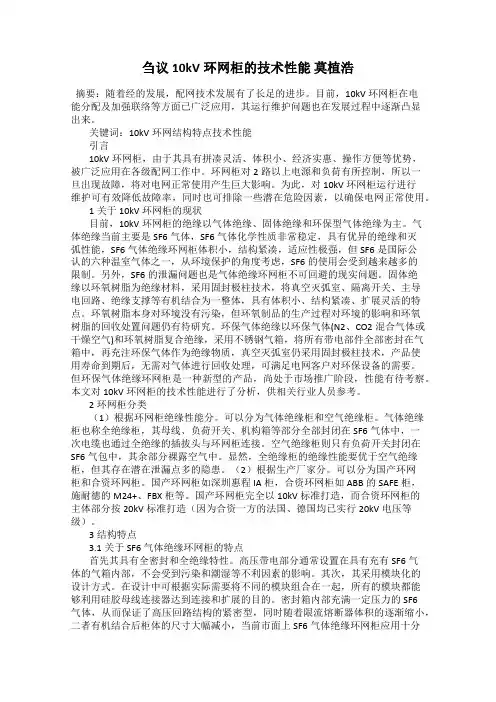

刍议10kV环网柜的技术性能莫植浩摘要：随着经的发展，配网技术发展有了长足的进步。

目前，10kV环网柜在电能分配及加强联络等方面已广泛应用，其运行维护问题也在发展过程中逐渐凸显出来。

关键词：10kV环网结构特点技术性能引言10kV环网柜，由于其具有拼凑灵活、体积小、经济实惠、操作方便等优势，被广泛应用在各级配网工作中。

环网柜对2路以上电源和负荷有所控制，所以一旦出现故障，将对电网正常使用产生巨大影响。

为此，对10kV环网柜运行进行维护可有效降低故障率，同时也可排除一些潜在危险因素，以确保电网正常使用。

1关于10kV环网柜的现状目前，10kV环网柜的绝缘以气体绝缘、固体绝缘和环保型气体绝缘为主。

气体绝缘当前主要是SF6气体，SF6气体化学性质非常稳定，具有优异的绝缘和灭弧性能，SF6气体绝缘环网柜体积小，结构紧凑，适应性极强，但SF6是国际公认的六种温室气体之一，从环境保护的角度考虑，SF6的使用会受到越来越多的限制。

另外，SF6的泄漏问题也是气体绝缘环网柜不可回避的现实问题。

固体绝缘以环氧树脂为绝缘材料，采用固封极柱技术，将真空灭弧室、隔离开关、主导电回路、绝缘支撑等有机结合为一整体，具有体积小、结构紧凑、扩展灵活的特点。

环氧树脂本身对环境没有污染，但环氧制品的生产过程对环境的影响和环氧树脂的回收处置问题仍有待研究。

环保气体绝缘以环保气体(N2、CO2混合气体或干燥空气)和环氧树脂复合绝缘，采用不锈钢气箱，将所有带电部件全部密封在气箱中，再充注环保气体作为绝缘物质，真空灭弧室仍采用固封极柱技术，产品使用寿命到期后，无需对气体进行回收处理，可满足电网客户对环保设备的需要。

但环保气体绝缘环网柜是一种新型的产品，尚处于市场推广阶段，性能有待考察。

本文对10kV环网柜的技术性能进行了分析，供相关行业人员参考。

2环网柜分类（1）根据环网柜绝缘性能分。

可以分为气体绝缘柜和空气绝缘柜。

气体绝缘柜也称全绝缘柜，其母线、负荷开关、机构箱等部分全部封闭在SF6气体中，一次电缆也通过全绝缘的插拔头与环网柜连接。

10千伏环网柜操作方法
10千伏环网柜是用于配电系统中的设备，用于对电能进行控制、保护和分配。

操作10千伏环网柜时需要遵循以下方法：
1. 操作前应先了解环网柜的结构、功能和操作规程，并佩戴好个人防护用品。

2. 在进行任何操作之前，必须确保安全开关处于断开位置，并贴上“禁止合闸”标牌，防止意外合闸。

3. 注意检查环网柜的各种元件和连接部位是否完好无损，并保持环境整洁和干燥。

4. 操作环网柜时，需要使用绝缘工具，确保安全操作，防止电击危险。

5. 在操作前，应确保操作人员清楚地了解操作步骤和操作顺序，并遵守正确操作的规程。

6. 在进行断电操作时，必须先打开环网柜侧门，用手持式的绝缘棒将被操作部位与电源分离，确保安全。

7. 在进行合闸操作时，必须保持环网柜的闭锁装置处于解除状态，并按照先合闸、后分闸的操作顺序进行。

8. 在操作过程中，不得将手、脚或其他工具伸入环网柜内，以免发生触电或其他意外事故。

9. 操作结束后，应先断开电源，再将环网柜门锁好，并贴上“禁止合闸”标牌，确保安全。

10. 定期进行环网柜的检查和维护，确保设备的正常运行和安全可靠。

以上是一般的10千伏环网柜操作方法，具体操作步骤和注意事项应根据具体设备的使用说明书和现场实际情况进行操作。

10kV固体绝缘环网柜知识讲解成套君说：做一款有思想的公众号——电气掌上通（ID：dianqitong），推送电气知识，搭建易学平台，传播工匠精神，助力行业发展。

一、固体绝缘环网柜概述环网柜是一种能够实现环网供电的开关柜，由制造厂按照一次主接线的要求将几个（单回路）的开关柜组合成一面柜子或者将多个开关元件集成为一面有多个回路的柜子，这种组合或集成的成套供应的金属封闭开关设备在我国主要用于10kV的二次配电系统，在国外用于36kV及以下环网供电系统，故常称为环网柜。

目前国内中压环网柜90%以上都依靠SF6气体作为绝缘介质。

SF6气体化学性质非常稳定，具有优异的绝缘和灭弧性能，在电力设备中应用十分广泛。

SF6气体绝缘开关设备的体积小，结构紧凑，不受外界环境因素的影响、适应性极强。

但是这种气体在充气、运行、回收中不可避免地会存在泄漏和排放，成为大气环境中的一大污染源。

SF6气体是国际公认六种温室气体之一，从环境保护的角度应当少用或不用SF6气体。

另外《联合国气候变化公约》和《京都议定书》对温室气体排放均有明确的限制要求和减排目标。

我国作为签约国，在减少温室气体排放方面也承担着义不容辞的责任和义务，因此逐步减少SF6气体排放是国际社会的共识。

2013年，我国各地多次出现雾霾天气，也给我们敲响了环保的警钟，治理大气污染刻不容缓。

近年来，国内外很多公司都在开展无SF6气体的环保型固体绝缘环网柜的研究和应用。

并且有些产品已在电网上安全运行七年以上。

固体绝缘环网柜从原理制造上完全与SF6气体无关，为配电网设备领域的减排环保提供了基础保证，非常符合智能电网建设要求。

固体绝缘技术主要是指中压开关设备主回路的带电部分由固体材料进行包覆、封闭，或者将高的电场强度转移到固体绝缘材料的内部，让固体材料承担更高的电位，降低空气中的场强。

固体绝缘环网柜是采用固体绝缘材料为主绝缘介质，辅以真空灭弧室，将主回路高压带电体全部封闭，外表面覆有半导电或导电接地层，排除了外界环境的影响，并使得开关柜体积小、结构紧凑。

10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。

其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。

其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。

其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。

而且没有环网柜。

环网柜是一个常规名称，原指用于环网供电的负荷开关柜。

现在经常被认为是负载开关柜的代名词，不管是用于环网供电。

比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。

所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。

负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。

不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。

和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。

负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。

一般只有熔断器保护，没有继电保护。

负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。

环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。

它是环网供电和终端供电的重要开关设备。

固体绝缘环网柜安全操作及保养规程固体绝缘环网柜是一种新型的高压开关设备，在电力系统中被广泛使用。

固体绝缘环网柜具有结构简单、体积小、可靠性高等优点。

在使用固体绝缘环网柜时，我们需要遵守一系列安全操作规程以及进行定期的保养，以确保使用的安全性和稳定性。

一、安全操作规程1.1 保持干燥清洁固体绝缘环网柜应放置在干燥的场所，切勿存放在潮湿的地方，以免影响设备的性能和使用寿命。

此外，应定期对环网柜进行清洁，尤其是环网柜的触头及导电部分应保持清洁，以确保设备正常运转。

1.2 调整使用环境在使用固体绝缘环网柜时，应尽可能调整使用环境。

比如，在环网柜工作区域内应保持干燥，地面应平坦稳固，周围不应有物品阻碍电器设备的运转。

1.3 确保安全接地固体绝缘环网柜需要进行安全接地，接地系统应当保证完好无损，以避免电流和电势差过高造成的伤害和事故。

在接地系统的设计和运行中，应严格遵循相关安全规定。

1.4 正确操作开关控制装置固体绝缘环网柜的开关控制装置使用时，应注意不要同时操作不同联系的开关或将同一电缆接入不同的设备中。

应严格按照电器控制图及操作手册要求进行开关操作，并确保操作方式正确、清晰可行，避免误操作造成设备故障或人员伤害。

1.5 安全维护保养在正常使用过程中，固体绝缘环网柜进行定期的检查和保养，确保设备各部件的正常运行。

同时，应由专业人员进行维护保养，并严格按照设备维修规范进行操作。

二、环网柜保养规程2.1 环网柜的外观保养保持环网柜的外观干净，定期清除外表污垢和积尘，以避免灰尘影响运行空间和设备散热。

同时，定期检查外观硅胶密封条的破损情况，以确保密封性能的有效性。

2.2 环网柜的内部保养保持环网柜内部清洁和干燥，同时定期检查铜排的接触情况，特别注意接触是否松动、螺丝是否有松动或损坏现象。

铜排、接线头、柜体内部等部位应定期进行护理、润滑和清洗。

2.3 环网柜的电动机维护电动机是环网柜中最脆弱的零件，定期检查电动机的作动机构和制动机构等，以保证运转的正常性和手动和电动互锁的有效性。

精品文档10kV户外环网柜技术规范书.精品文档目录1. 遵循的主要标准2. 主要技术条件3. 供货数量4. 试验5. 厂商应提供的技术文件附录电气接线图.精品文档1.遵循的主要标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

如果供方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。

仅在供方已证明替换标准相当或优于标书规定的标准，并从需方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

供方提供的产品应满足本标书规定的技术参数和要求以及如下的专用标准：GB 11033 《额定电压26/ 35 kV 及以下电力电缆附件基本技术要求》GB 5589.3-1985 《电缆附件试验方法--第3部分：局部放电测量》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/593-96《高压开关设备的共用订货技术条件》GB 3804—90《3～63kV交流高压负荷开关》.精品文档GB 3804—91《3～35kV金属封闭开关设备》GB 311.l-1997《高压输变电设备的绝缘配合》GB 763-1990《交流高压电器在长期工作时的发热》2.主要技术条件2.1 环境条件2.1.1 周围空气温度最高温度： 40℃最低温度： -40℃2.1.2 海拔高度：≤1000m2.1.3 最大风速： 35m/s2.1.4 环境湿度：日平均相对湿度不大于95%2.1.5 外壳防护等级： IP33级2.1.6 安装场所：户外2.2 工程条件2.2.1 系统概况a.系统额定电压：12kVb.系统额定频率：50Hzc.系统中性点接地方式：非有效接地系统2.3 设备的主要参数本次采购的10kV户外环网柜，其技术参数除应满足应遵循的主要标准外，还应满足本标书以下要求：.精品文档.精品文档2.4 技术要求户外箱式环网柜应具备以下基本特点：2.4.1 采用ABB Safe模块，免维护设计。

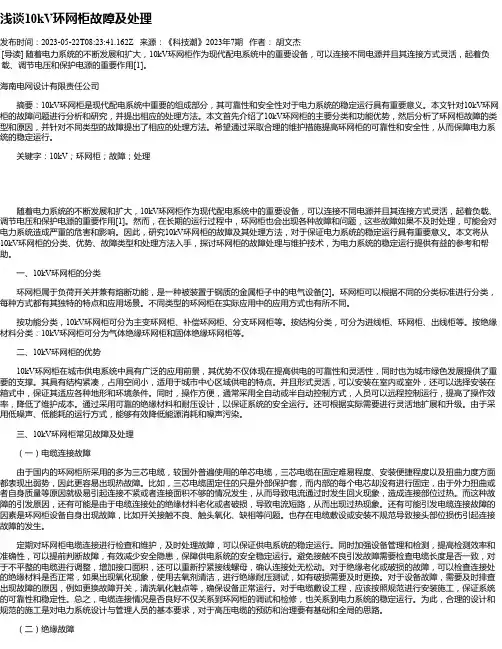

浅谈10kV环网柜故障及处理发布时间：2023-05-22T08:23:41.162Z 来源：《科技潮》2023年7期作者：胡文杰[导读] 随着电力系统的不断发展和扩大，10kV环网柜作为现代配电系统中的重要设备，可以连接不同电源并且其连接方式灵活，起着负载、调节电压和保护电源的重要作用[1]。

海南电网设计有限责任公司摘要：10kV环网柜是现代配电系统中重要的组成部分，其可靠性和安全性对于电力系统的稳定运行具有重要意义。

本文针对10kV环网柜的故障问题进行分析和研究，并提出相应的处理方法。

本文首先介绍了10kV环网柜的主要分类和功能优势，然后分析了环网柜故障的类型和原因，并针对不同类型的故障提出了相应的处理方法。

希望通过采取合理的维护措施提高环网柜的可靠性和安全性，从而保障电力系统的稳定运行。

关键字：10kV；环网柜；故障；处理随着电力系统的不断发展和扩大，10kV环网柜作为现代配电系统中的重要设备，可以连接不同电源并且其连接方式灵活，起着负载、调节电压和保护电源的重要作用[1]。

然而，在长期的运行过程中，环网柜也会出现各种故障和问题，这些故障如果不及时处理，可能会对电力系统造成严重的危害和影响。

因此，研究10kV环网柜的故障及其处理方法，对于保证电力系统的稳定运行具有重要意义。

本文将从10kV环网柜的分类、优势、故障类型和处理方法入手，探讨环网柜的故障处理与维护技术，为电力系统的稳定运行提供有益的参考和帮助。

一、10kV环网柜的分类环网柜属于负荷开关并兼有熔断功能，是一种被装置于钢质的金属柜子中的电气设备[2]。

环网柜可以根据不同的分类标准进行分类，每种方式都有其独特的特点和应用场景。

不同类型的环网柜在实际应用中的应用方式也有所不同。

按功能分类，10kV环网柜可分为主变环网柜、补偿环网柜、分支环网柜等。

按结构分类，可分为进线柜、环网柜、出线柜等。

按绝缘材料分类：10kV环网柜可分为气体绝缘环网柜和固体绝缘环网柜等。

环网柜的培训课件环网柜的培训课件一、引言环网柜是电力系统中的重要设备，用于配电网的自动化运行和管理。

为了提高工作人员的操作技能和安全意识，本次培训课件将介绍环网柜的基本知识、操作要点和维护方法。

二、环网柜的基本知识1. 环网柜的定义和作用环网柜是一种集变压器、断路器、隔离开关和组合电器设备于一体的配电设备。

它主要用于电力系统的配电和保护，能够实现电力自动化控制和远程监控。

2. 环网柜的组成部分环网柜主要由变压器、断路器、隔离开关、电容器、保护装置和控制系统等组成。

每个部件都有着特定的功能和作用，协同工作以确保电力系统的正常运行。

3. 环网柜的工作原理环网柜通过控制系统对其内部的各个部件进行操作和监控，实现电力系统的配电和保护。

它能够自动检测电力负荷、故障情况和电压波动等，根据预设的参数进行相应的操作和控制。

三、环网柜的操作要点1. 安全操作环网柜是高压设备，操作人员必须具备相关的安全意识和技能。

在操作环网柜之前，必须戴好绝缘手套和绝缘鞋，并确保设备处于停电状态。

同时，要严格按照操作规程进行操作，禁止擅自改变设备的工作状态。

2. 正确操作步骤操作环网柜时，要按照正确的步骤进行。

首先，检查环网柜的外观和内部设备是否正常，确保无异物和损坏。

然后，按照操作规程进行开关和断路器的操作，注意操作的顺序和时间间隔。

最后，进行设备的检修和维护，确保设备的正常运行。

3. 故障排除在操作环网柜过程中，可能会出现故障和异常情况。

此时，操作人员需要及时判断故障原因，并采取相应的措施进行排除。

如果无法解决，应及时报告上级并寻求专业人员的帮助。

四、环网柜的维护方法1. 定期检查定期检查是保证环网柜正常运行的重要环节。

操作人员应定期检查环网柜的外观、内部设备和连接线路是否正常，确保无松动和损坏。

同时，要检查保护装置和控制系统的工作状态，确保其准确可靠。

2. 清洁保养环网柜在使用过程中会积累灰尘和油污，影响设备的散热和运行效果。

固体绝缘环网柜的电气标准、产品结构及技术摘要：固体绝缘环网柜是我国电气设备中的一项重要组成部分，在社会经济的建设和发展过程中发挥了重要的作用。

在电力设备中，SF6是一种优异的灭弧和绝缘介质，应用比较广泛。

但是，在SF6的应用的过程中因为是温室气体，所以会受到环境因素的影响。

我国电力行业的迅速发展和电力技术的不断进步，促进了固体绝缘开关柜技术的发展。

关键词：固体绝缘；环网柜；电气标准；产品结构；技术固体绝缘开关柜的主要的绝缘介质是固体绝缘材料，属于电力设备开关柜的一种。

在我国电力技术的过程中，固体绝缘开关柜是一种具备全绝缘和全密封性的模块，可以再次进行组合或者扩展。

主要的组成部分是真空灭弧室、隔离开关、电导连接、主母线和分支母线和接地开关等，单一的主导回路或者组合的回路应用固体绝缘介质包覆封装而成，具有一定的功能。

这种固体绝缘环网柜，最大程度的保证了人身安全，具有紧凑的尺寸、较强的环境适应能力和环保等优点。

1 固体绝缘环网柜的电气标准1.1 固体绝缘环网柜的发展现状按照我国电力技术的规定，对固体绝缘环网柜具有一定的限制，额定电压等级必须保证是12 kV。

另外，固体绝缘环网柜的额定电流等级也被规定为630 A 和1 250 A。

目前，我国电力市场中应用的固体绝缘开关柜设备，大部分都是12 kV的额定电压等级，630 A的额定电流。

近些年，固体绝缘开关柜设备的研究技术不断的提高，日本的东芝公司对固体绝缘开关柜设备的研究获得了明显的效果，固体绝缘开关柜的开发已经达到了36 kV的电压等级。

从这种情况来看，这种固体绝缘开关柜仍然具有一定的市场，随着固体绝缘开关柜技术参数等级的不断升高，人们不断的研究和探索，固体绝缘环网柜的应用技术不断的完善，发挥更好的应用效果，在以后的电气市场中具有良好的市场前景。

1.2 固体绝缘环网柜的结构形式目前，按照布置方式的不同，固体绝缘开关柜可以分为两种。

区分的主要依据，是按照三相正面的布置方式划分。

10kV环网柜安装规范标准
1. 设备安装位置选择：
- 10kV环网柜应按照变电站的布置要求，选择合适的位置进行
安装。

- 安装位置应远离易燃、易爆、腐蚀性介质等危险源，保证操
作人员安全。

2. 安装环境要求：
- 安装环境应无明显的震动和冲击，保证设备正常运行。

- 温度应在-10℃~+40℃之间，湿度应控制在相对湿度不超过85%。

- 安装位置应无滴水和积水，避免设备受潮进而影响正常使用。

3. 安装前的准备工作：
- 安装环境要清洁、整齐，确保操作空间充足。

- 安装前需对设备进行全面检查，确保设备完好无损。

- 准备安装所需的工具和材料，保证安装工作的顺利进行。

4. 安装步骤：
- 按照设备安装图纸，进行设备的定位和摆放。

- 确保设备的接地可靠，避免因接地不良导致的故障。

- 进行设备的连接和接线，确保电路的畅通和可靠。

- 安装并连接遥控、信号和监测系统，确保设备的正常控制和
监测。

- 进行设备的调试和运行试验，确保设备满足要求且运行正常。

5. 安装后的验收工作：
- 进行设备的外观检查，确保设备外观无破损。

- 进行设备的功能检测和运行试验，确保设备符合要求。

- 编制安装记录和验收报告，以备后续参考和归档。

根据上述10kV环网柜安装规范标准进行操作，可以保证设备
的安装质量和运行可靠性，提高变电站的运行效益。

请在安装过程
中严格遵循标准要求，确保安全进行。

10kV永磁固体绝缘智能环网柜技术条件书2014年5月1总则1.1 本招标技术文件适用于**供电局有限公司电网建设工程项目采购10kV永磁固体绝缘智能断路器柜技术条件书，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果卖方没有以书面形式对本招标技术文件的条文提出异议，则意味着卖方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本招标技术文件经买、卖方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本招标技术文件未尽事宜，由买、卖双方协商确定。

1.7 卖方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。

如果卖方没有提出技术差异，而在执行合同的过程中，买方发现卖方提供的产品与其应标招标技术文件的条文存在差异，买方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。

1.8 卖方应在应标技术部分提供产品型式试验报告，且按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。

1.9 卖方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。

1.10 标注“★”的条款为关键条款，作为评标时打分的重点参考。

使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。

该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。

本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。

二、使用条件1. 海拔高度:不超过1000 m。

2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。

5. 安装与垂直面倾斜不超过5度。

6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。

柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。

柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。

3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。

3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
