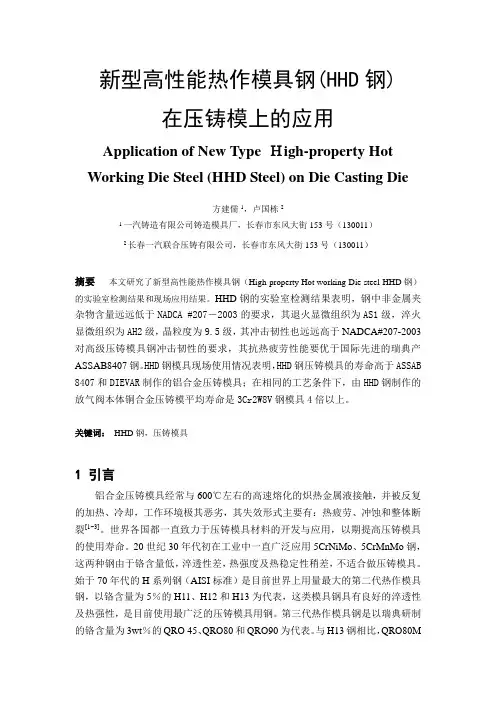

新型高性能热作模具钢(HHD钢)
在压铸模上的应用
Application of New Type Ｈigh-property Hot Working Die Steel (HHD Steel) on Die Casting Die
方建儒1，卢国栋2
1一汽铸造有限公司铸造模具厂，长春市东风大街153号（130011）
2长春一汽联合压铸有限公司，长春市东风大街153号（130011）
摘要本文研究了新型高性能热作模具钢（High-property Hot working Die steel-HHD钢）的实验室检测结果和现场应用结果。HHD钢的实验室检测结果表明，钢中非金属夹杂物含量远远低于NADCA #207－2003的要求，其退火显微组织为AS1级，淬火显微组织为AH2级，晶粒度为9.5级，其冲击韧性也远远高于NADCA#207-2003对高级压铸模具钢冲击韧性的要求，其抗热疲劳性能要优于国际先进的瑞典产ASSAB8407钢。HHD钢模具现场使用情况表明，HHD钢压铸模具的寿命高于ASSAB 8407和DIEVAR制作的铝合金压铸模具；在相同的工艺条件下，由HHD钢制作的放气阀本体铜合金压铸模平均寿命是3Cr2W8V钢模具4倍以上。
关键词：HHD钢，压铸模具
1 引言
铝合金压铸模具经常与600℃左右的高速熔化的炽热金属液接触，并被反复的加热、冷却，工作环境极其恶劣，其失效形式主要有：热疲劳、冲蚀和整体断裂[1~3]。世界各国都一直致力于压铸模具材料的开发与应用，以期提高压铸模具的使用寿命。20世纪30年代初在工业中一直广泛应用5CrNiMo、5CrMnMo钢，这两种钢由于铬含量低，淬透性差，热强度及热稳定性稍差，不适合做压铸模具。始于70年代的H系列钢（AISI标准）是目前世界上用量最大的第二代热作模具钢，以铬含量为5％的H11、H12和H13为代表，这类模具钢具有良好的淬透性及热强性，是目前使用最广泛的压铸模具用钢。第三代热作模具钢是以瑞典研制的铬含量为3wt％的QRO 45、QRO80和QRO90为代表。与H13钢相比，QRO80M
和ORO90Supreme钢含有较低的Cr，同时增大了钢中的Mo含量，推迟了高温稳定性较好的MC型碳化物向稳定性较差的M23C6型碳化物转变，使该钢种具有更为持久的高温强度以及抗热疲劳性能[4]。但是，由于QRO系列模具钢的贝氏体形成倾向性，在淬火时容易出现粗大的上贝氏体，影响模具钢的塑韧性，降低模具寿命，甚至出现早期开裂，其推广受到限制。
本新型高性能压铸模具钢HHD钢，最主要的特点是将Cr含量提高到10％左右，大大提高了抗氧化性和淬透性；加入了适量的氮，利用氮的固溶强化及碳、氮化物的析出强化作用来提高材料的热强性和耐磨性；同时还优化了冶炼、锻造和预处理工艺，大大提高了模具钢的纯净度、均匀性和等向性。
2 实验方法
试验用钢为自行研制开发的HHD钢，采用电炉熔炼+炉外精炼+电渣重熔+二次电渣重熔而成，钢锭经过1240℃，16小时保温均匀化处理，三镦三拔和三次晶粒超细化处理，其化学成分如表1所示。采用瑞士ARL4460光谱分析仪进行化学成分分析，室温拉伸和高温拉伸试验分别按照GB/T228-2002和GB/T4338-1995进行。热疲劳实验在自制的热疲劳实验机上进行，将热处理后的试样加工成6×15×40mm的热疲劳试样，在试样的一端用0.2mm的Mo丝用线切割预制一条长6mm的裂纹。试样表面加热到650℃后，在室温水中冷却2秒，不断的循环加热与冷却，采用体式显微镜和扫描电镜（AMRA-1000B）观察热疲劳裂纹。
表1 HHD钢化学成分（重量百分比）
Table 1 Chemical composition of HHD steel（wt.%）
C Cr Mo Ni V W S P N、RE、Nb
0.2~0.35 8.0~13.0 1.0~2.0 0.7~1.3 0.4~1.0 0.3~1.0 0.002 0.012 微量
3 试验结果
3.1 HHD钢性能检测结果
3.1.1 HHD钢非金属夹杂物检验
HHD钢的非金属夹杂物按ASTM E45－97标准检验，图像分析仪标定，其非金属夹杂物等级满足NADCA #207-2003的要求（如表2所示）。
表2 HHD钢的非金属夹杂物等级
Table 2 Degree of Inclusion in HHD Steel
3.1.2 HHD钢组织及晶粒度检验
HHD钢退火组织没有明显的带状组织，根据NADCA #207-2003标准，其退火显微组织为AS1级，淬火显微组织为AH2级，晶粒度为9.5级
(a) 退火显微组织×500(b)淬火显微组织×500(c)晶粒度组织×500
图1 HHD钢组织及晶粒度
Fig. 2 Microst ructure and Grain Size of HHD Steel
3.1.3 HHD钢力学性能检验
表3HHD钢的力学性能
Table 3 Mechanical properties of HHD steel
试验温度
℃
硬度
(HRC)
抗拉强度
σs (MPa)
屈服强度
σb (MPa)
延伸率
δ (%)
断面收缩率
? (%)
冲击韧性
αk (J/cm2)
26.7 HRC48.0 1800 1300 8.0 19.5 263.5
200 - 1660 1370 5.3 18.8
300 HV724.2 - - - - 331.0 400 - 1540 1320 5.5 22.0
450 HV619.0 - - - -
600 HV498.2 1030 920 6.0 31.0 339.0 700 - 302 270 22.5 85.5
表3是HHD钢经高温淬火＋回火处理后的高温力学性能。由表可以看出，HHD钢具有较高的高温强度和较好的高温稳定性。从硬度试验数据可以看出,当温度低于450℃时，HHD钢保持较高的硬度；当温度升高到600℃时，硬度下降到498.2HV；当温度达到750℃时，硬度急剧下降，但仍保持在296HV，具有很高的高温强度。随着温度的升高，HHD钢冲击韧性呈上升趋势。在26.7℃、300℃和600℃的平均冲击韧性分别为263.5 J/cm2、331 J/cm2和339 J/cm2，当HHD 钢在室温硬度为HRC40.2时，其室温的冲击韧性为407 J/cm2。这个数据高于
GB1299-2000和NADCA#207-2003对冲击韧性的要求。这也说明HHD 钢冲击韧性已经达到国际先进模具材料水平。
3.1.4 HHD 钢热疲劳性能检验：
图2热循环2000次后热疲劳裂纹形貌 (a) 8407钢 (b) HHD 钢
Fig. 2 Thermal fatigue cracks morphology after 2000 cycles (a) 8407 steel (b) HHD steel
表4. 热疲劳性能对比
Table 4 Comparison of thermal fatigue property
试样
2000次热循环
主裂纹长度 (mm)
主裂纹宽度 (mm)
HHD
1.61 0.10 4Cr5MoSiV1(8407)
2.17
0.28
图2为热循环2000次后热疲劳裂纹形貌，可以看出HHD 钢的抗热疲劳性能要优于8407钢。由表4可知，在相同的650℃ 20℃热疲劳实验条件和热循环次数下，8407钢的热疲劳主裂纹长度和主裂纹宽度分别是HHD 钢1.51倍和2.87倍。
3.2 HHD 钢现场应用结果
表5. HHD 钢现场应用
Table 5 Application results of HHD steel dies
模具种类 模具材料 使用寿命（件） 使用情况
转向柱管下支架压
铸模 ASSAB8407 已经使用7.8万模次
表面皱褶，焊补过2次， HHD 表面局部有龟裂，无焊补 CDMA 接收机盖板压
铸模 DIEVAR 42000 点蚀，外观不符合要求 HHD 71000 点蚀，外观不符合要求 放气阀本体铜合金
压铸模 3Cr2W8V 3800 粘模，尺寸超差 HHD
22000
粘模，尺寸超差
表5为HHD钢模具现场使用情况，在用于铝合金压铸模时，使用到78000次时，采用进口ASSAB 8407制作的右侧动模和定模表面褶皱严重，已经焊补过二次，而由HHD制作的左侧动模和定模表面皱褶轻微，模具表面只有局部龟裂，其寿命高于ASSAB 8407制作的模具。CDMA接收机盖板压铸模具，HHD钢压铸模具的寿命高于DIEVAR。在相同的工艺条件下，由HHD钢制作的放气阀本体铜合金压铸模平均寿命是3Cr2W8V钢模具4倍以上。
4 分析与讨论
进口模具钢往往采用电炉（或电弧炉）熔炼+炉外精炼+真空脱气+电渣重熔而成，本试验用钢采用电炉熔炼+炉外精炼+电渣重熔+二次电渣重熔而成，虽然没有经过真空脱气处理，但是增加了一次电渣重熔，大大降低了硫含量，组织更加致密和清洁，同时经过1240℃长时间均匀化处理，等向锻造和晶粒超细化处理。因此，HHD钢中非金属夹杂物含量远远低于NADCA #207的要求，退火态显微组织和淬火态显微组织均较为理想，晶粒度也大于NADCA #207 7级的要求。HHD钢的冲击韧性也远远高于GB1299-2000和NADCA#207-2003对冲击韧性的要求，其抗热疲劳性能要优于国际先进的瑞典产ASSAB8407钢，这说明HHD钢部分性能已经达到国际先进模具材料水平。
HHD钢具有良好的高温强度和耐磨性，与其成份和组织特点是分不开的。HHD钢试样经高温淬火和回火处理后显微组织为回火马氏体，并有大量几十纳米细小析出相弥散分布在基体上，经分析为主要为M23C6、Mo2C、V(C,N)[5]。这些析出相具有较高的热稳定性，有利于提高材料的高温强度。点状VC相、颗粒状M23C6相和短棒状Mo2C相的衍射谱，晶带轴分别为[011]、[255]和[111]，三种析出相弥散分布在基体上，颗粒细小，如V(C,N)直径约10~30nm，M23C6直径约50~100nm，Mo2C直径小于10nm，长度小于100nm，对模具钢有很好的强化作用[6~8]。
5 结论
1)实验室检测结果表明，HHD钢中非金属夹杂物含量远远低于NADCA #207－
2003的要求，其退火显微组织为AS1级，淬火显微组织为AH2级，晶粒度为
9.5级。其冲击韧性也远远高于NADCA#207-2003对高级压铸模具钢冲击韧
性的要求，其抗热疲劳性能要优于国际先进的瑞典产ASSAB8407钢。
2)HHD钢模具现场使用情况表明，HHD钢压铸模具的寿命高于ASSAB 8407和
DIEVAR制作的铝合金压铸模具；在相同的工艺条件下，由HHD钢制作的放气
阀本体铜合金压铸模平均寿命是3Cr2W8V钢模具4倍以上。
6 参考文献
[1] Las-Ake Norstrom Scand, Performance of Hot Work Tool Steels, Metallurgy, 1981,
9:45-47.
[2] 沈俊峰，沈利群，提高模具材料疲劳抗力的途径，上海金属，1998，2 (10):35-37.
[3] C.S.Xie, J.S.Zhao, An Approach to Developing a Hot-work Die Steel for High
Temperature Application, Mater Sci. Aug. 1990, 124 A:1-9.
[4]QRO TM 90 superme, Alloy Digest, 1992(2),509
[5] 方健儒新型高寿命压铸模具钢的开发与应用，一汽集团博士后论文，2005.2
[6] J. R. Fang，Q. C. Jiang，Q. F. Guan, The Characteristics of Fatigue and Fracture
under Isothermal and Thermomechanical load in Cr-Ni-Mo Cast Hot Work Die Steel, Fatigue and Fracture of Engineering Materials and Structure ，2002，25（5）：481-489
[7] Q. C. Jiang，J. R. Fang，Q. F. Guan, Thermomechanical Fatigue Behavior of
Cr-Ni-Mo Cast Hot Work Die Steel, Scripta Materialia, 2001, 45: 199-204 [8] GUAN Qingfeng, FANG Jianru JIANG Qichuan,, Microstructure and thermal
fatigue Behavior of Cr-Ni-Mo hot work die steel modified by Rare Earth, ISIJ international, 2003, 43(5), 784-789
