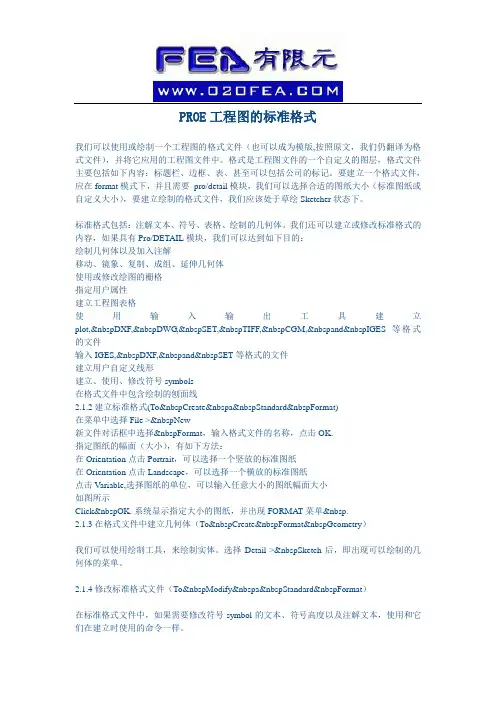

PROE工程图的标准格式我们可以使用或绘制一个工程图的格式文件（也可以成为模版,按照原文，我们仍翻译为格式文件），并将它应用的工程图文件中。

格式是工程图文件的一个自定义的图层，格式文件主要包括如下内容：标题栏、边框、表、甚至可以包括公司的标记。

要建立一个格式文件，应在format模式下，并且需要pro/detail模块，我们可以选择合适的图纸大小（标准图纸或自定义大小），要建立绘制的格式文件，我们应该处于草绘Sketcher状态下。

标准格式包括：注解文本、符号、表格、绘制的几何体。

我们还可以建立或修改标准格式的内容，如果具有Pro/DETAIL模块，我们可以达到如下目的：绘制几何体以及加入注解移动、镜象、复制、成组、延伸几何体使用或修改绘图的栅格指定用户属性建立工程图表格使用输入输出工具建立plot,&nbspDXF,&nbspDWG,&nbspSET,&nbspTIFF,&nbspCGM,&nbspand&nbspIGES等格式的文件输入IGES,&nbspDXF,&nbspand&nbspSET等格式的文件建立用户自定义线形建立、使用、修改符号symbols在格式文件中包含绘制的刨面线2.1.2 建立标准格式(To&nbspCreate&nbspa&nbspStandard&nbspFormat)在菜单中选择File >&nbspNew新文件对话框中选择&nbspFormat，输入格式文件的名称，点击OK.指定图纸的幅面（大小），有如下方法：在Orientation点击Portrait，可以选择一个竖放的标准图纸在Orientation点击Landscape，可以选择一个横放的标准图纸点击Variable,选择图纸的单位，可以输入任意大小的图纸幅面大小如图所示Click&nbspOK. 系统显示指定大小的图纸，并出现FORMAT菜单&nbsp.2.1.3 在格式文件中建立几何体（To&nbspCreate&nbspFormat&nbspGeometry）我们可以使用绘制工具，来绘制实体。

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

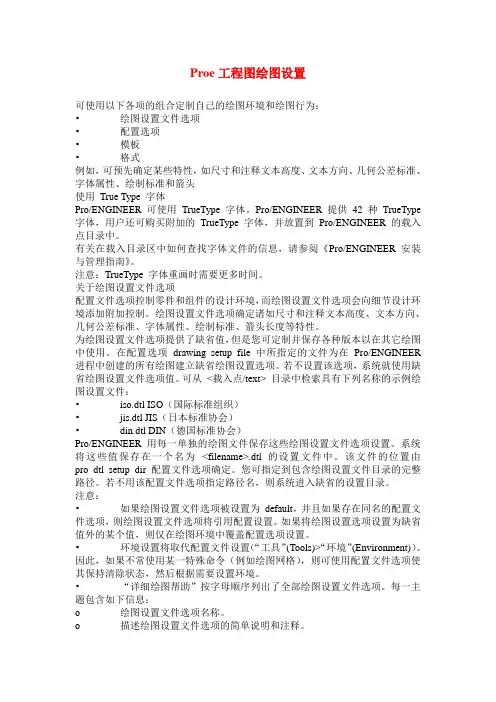

Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为：•绘图设置文件选项•配置选项•模板•格式例如，可预先确定某些特性，如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。

Pro/ENGINEER 提供42 种TrueType 字体，用户还可购买附加的TrueType 字体，并放置到Pro/ENGINEER 的载入点目录中。

有关在载入目录区中如何查找字体文件的信息，请参阅《Pro/ENGINEER 安装与管理指南》。

注意：TrueType 字体重画时需要更多时间。

关于绘图设置文件选项配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节设计环境添加附加控制。

绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。

为绘图设置文件选项提供了缺省值，但是您可定制并保存各种版本以在其它绘图中使用。

在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。

若不设置该选项，系统就使用缺省绘图设置文件选项值。

可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件：•iso.dtl ISO（国际标准组织）•jis.dtl JIS（日本标准协会）•din.dtl DIN（德国标准协会）Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。

系统将这些值保存在一个名为<filename>.dtl 的设置文件中。

该文件的位置由pro_dtl_setup_dir 配置文件选项确定。

您可指定到包含绘图设置文件目录的完整路径。

若不用该配置文件选项指定路径名，则系统进入缺省的设置目录。

注意：•如果绘图设置文件选项被设置为default，并且如果存在同名的配置文件选项，则绘图设置文件选项将引用配置设置。

proe一般工程图的制作使用者可以利用已完成之Pro-Engineer零件来绘制工程图，或由其他糸统读入相关的档案。

由於图面与其来源之母零件档是互相关连的，所以其中之一若作了尺寸或其他修改，结果将会自动修正另一档案的显示和资料(事实上所有相关的资料档案都自动修正，例如组合件、制造模型等档案)。

绘制工程图之步骤进入" Drawing"" Creat" 进行一新图形档之制作，并输入档名。

选择图纸大小(A0-A4,A-E)或输入已设定之图框。

选" View"," Add View"加入一视图输入欲产生工程图之零件档名。

选择视图之种类Projection：投影图Auxiliary：辅助视图General：不等角视图Detailed：细部放大图Revolvez：旋转剖面图以左键点出视图欲放置之位置，此时糸统将自动绘出该零件档之不等角视图。

选" Orietation"设定零件视角。

选取" Top"或" Bottom"指令，再选" Font"或" Back"指令，指定两平面定出零件的正视或上视方向，完成後糸统即将不等角视图转成正视图。

选" Done"，完成一投影视图。

重复步骤4-6，逐一指定视图位置，以完成其他视图。

选" Done"，结束"View"的操作。

选" Detail"，进行尺寸产生。

选" Show"，将相关资料显示出来。

选" Dimension"，表示显示项目为尺寸。

选" Show All"，把所有尺寸自动显示出来。

若尺寸标示位置不佳时，可利用" Detail"下的" Move"指令，再以滑鼠左键选取要移动的尺寸标示，此时被选取的尺寸标示会随著滑鼠的移动而移动，当搬到适当的位置时，使用者可以按中间键来固定尺寸标示。
