高速铁路隧道工程施工质量验收标准培训课件教案.ppt

5、原地面处理后应符合下列要求： （1）基底无草皮、树根等杂物，平整无积水。 （2）横坡应符合设计要求。 检验方法：观察基底处理外观，用坡度尺测量横坡坡度。 6、原地面坡度陡于1:5时，应顺原地面挖台阶，整平碾压， 沿线路横向挖台阶的宽度、高度应符合设计要求，沿线路纵向 挖台阶的宽度不应小于2m。 检验数量：施工单位每个台阶检验3点。 检验方法：尺量。 二、换填 1、施工前应对换填的范围和深度进行核实。 2、当采用机械挖除换填土时，应预留保护层由人工清理， 保护层的厚度宜为30cm～50cm。
检验方法：查验每批产品出厂合格证、性能报告单。抽样 检验土工合成材料的拉伸强度、延伸率、渗透系数或土工格栅 的抗拉强度、延伸率、指定延伸率下对应的拉伸力。
8、砂垫层、碎石垫层铺设位置应符合设计要求。 检验数量：沿线路纵向每100m施工单位抽样检验3处，监理 单位平行检验1处。 检验方法：观察、测量。

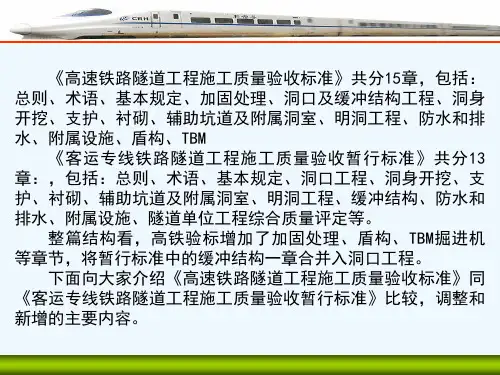

2．明确了建设各方应建立健全质量保证体系，对工程施工 质量进行全过程控制。规定了施工现场质量管理检查记录应包 括管理层、技术层、作业层人员质量责任登记，检验批的质量 验收要求和施工作业人员按部位和工序分别签名登记。
3．地基处理前应进行地质核查。砂桩、碎石桩、搅拌桩、 CFG桩、混凝土桩等地基处理施工过程中，应记录施工设备贯入 地层的反应，补充地质核查资料。按地基处理工序流程提出了 过程控制验收标准。
8、换填基坑坡脚线位置的允许偏差为-50 mm。 检验方法：经纬仪测量。
9、换填顶面高程、横坡的允许偏差、检验数量及检验方法 应符合下表的规定。
换填顶面高程、横坡的允许偏差、检验数量及检验方法
三、砂垫层、碎石垫层、土工合成材料加筋垫层 1、施工前应进行压实工艺试验，确定施工参数，并报监理 单位确认。 2、复合地基桩顶设置砂垫层、碎石垫层时，垫层应与桩头 完整密贴。 3、土工合成材料进场后应整齐堆放在料棚（库）内，避免 阳光照射，并保持通风、干燥和远离高温源。铺好后应及时按 设计要求覆盖，不得长时间受阳光曝晒。 4、严禁碾压及运输等设备直接在土工合成材料上行走作业。 土工合成材料砂垫层第一层填料压实应从两边开始循序向中间 进行，当土工合成材料上的垫层和填料厚度大于0.5m时方可采 用重型压实机械碾压密实。

6. 新增了超前地质预报验收内容，强调信息化施工，加强 施工安全控制。规定了超前地质预报应作为关键工序纳入施工 组织管理，并应采用有经验的专业化队伍承担，规定了岩溶及 富水破碎断层隧道，超前地质预报应采用以水平钻探为主的综 合方法。
超前地质预报 一般规定
1.1.1 建设单位应组织超前地质预报设计文件审查和技术 交底；审批超前地质预报实施大纲；监督检查超前地质预报实 施情况，必要时对超前地质预报成果组织审查。
监控量测 一般规定 1.1.13 高速铁路隧道施工应及时进行监控量测，设计单位 应进行监控量测设计，施工单位应编制监控量测实施细则。 1.1.14 监控量测实施细则应报监理、建设单位，经批准后 实施，并作为现场作业、检查验收的依据。 1.1.15 监控量测必须设置专职人员并经培训后上岗。对周 边建筑物可能产生严重影响的城市铁路隧道，应实施第三方监 测。 1.1.16 施工单位应成立现场监控量测小组，建立相应的质 量保证体系和等级管理、信息反馈和报告制度，负责及时将监 控量测信息反馈于施工和设计，工程竣工后应将监控量测资料 整理归档并纳入竣工文件中。 1.1.17 监控量测应作为关键工序列入现场施工组织，施工 中应认真实施。
1.1.7 隧道应在每一次开挖后及时观察、描述开挖面地层 的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小 等，核对设计地质情况，判断围岩稳定性。地质素描的内容应 真实可靠,应有文字和数码影像。
检验数量：施工单位每一开挖循环检查一次。 检验方法：现场观察法、测量（尺子，罗盘）、照像、数 据记录； 1.1.8 超前地质预报采用的方法、预报范围、频次等应符 合设计要求规定。 检查数量：施工单位每次进行检查，监理单位见证检验。 检查方法：现场观察、与设计文件和施工组织设计对照检 查。

（1）探测隐伏断层、破碎带；（2)探测地下岩溶、洞穴；（3）探测地层划分 （1）划分隧道围岩级别；（2）测定岩体的纵波速度
（1）探测隐伏断层、破碎带；（2)探测地下洞穴；（3）探测地层划分；（4）测定含水层分布 （1）划分地层界线；（2)查找地质构造；（3）探测不良地质体的厚度和范围 （1）探测隐伏断层、破碎带；（2)探测地下岩溶、洞穴
三、隧道暗洞施工
1、隧道超前地质预报
电 法
电 磁 法
地震 波法 和声 波法
方法名称 直流电法
高密度电阻法 甚低法 地质雷达 折射波法
反射波法 隧道地震法（TSP)
瑞雷波法
适用范围 超前探测隧道掌子面和侧帮的含水构造
探测岩溶、洞穴、地质界线 （1）探测隐伏断层、破碎带；（2)探测岩体接触带；（3）含水构造及地下暗河等
红外线地下水探测
（1）探测局部地温异常现象；（2）判断地下脉状流、脉状含水带、隐伏含水体等所在的位置
三、隧道暗洞施工
2、隧道超前支护
（一）洞口长管棚超前支护 （二）单层超前小导管支护 （三）双层超前小导管支护 （四）超前预注浆小导管支护
三、隧道暗洞施工
3、隧道开挖施工
（一）开挖方法选择
7 明洞工程 明洞开挖
模板 钢筋 混凝土 回填
8
9
防水和排水 附属设施
洞口防排水
运营通风 土建工程
洞内排水沟
救援通道 与救援站
检查井 紧急出口
结构下纵向保 温排水盲管
电缆槽
施工缝防水
洞内附属 构筑物
变形缝防水
涂料防水层防 水
10 备注
二、洞口工程施工
1、隧道边仰坡施工 2、截水天沟施工 3、洞口管棚施工 4、洞口注浆加固 5、洞门施工

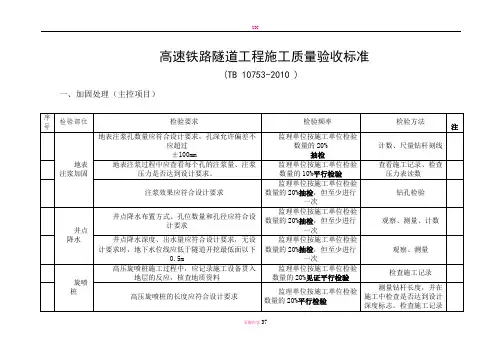

高速铁路隧道工程施工质量验收标准(TB 10753-2010 )一、加固处理（主控项目）37373737二、洞口及缓冲结构工程（主控项目）3737三、洞身开挖（主控项目）373737四、支护（主控项目）3737373715锚杆的屈服强度、抗拉强度、屈服力、最大力、断后伸长率等力学性能指标施工单位按进场批次，每批次随机抽样2套进行检验。

监理单位按施工单位检查次数的10%见证检验 施工单位检查产品合格证、出厂检验报告并取样进行试验。

监理单位检查全部产品合格证、出厂检验报告、施工单位试验报告，并见证检验。

序号 检验部位检验要求检验频率 检验方法注16 锚杆砂浆强度等级、配合比应符合设计要求施工单位、监理单位每一作业段检查一次 施工单位进行配合比设计，做砂浆强度试验。

37序号检验部位检验要求检验频率检验方法备注2 3钢筋网双层钢筋网施工时，第二层钢筋网应在第一层钢筋网被混凝土覆盖及混凝土终凝后铺设施工单位、监理单位每循环检查一次观察、检查施工记录24钢架（格栅钢架、型钢钢架）制作钢架的钢材品种和规格必须符合设计要求施工单位、监理单位全部检查观察、尺量2 5格栅钢架钢筋的弯制和末端的弯钩及型钢钢架的弯制应符合设计要求。

钢架的结构尺寸应符合设计要求。

施工单位全部检查。

监理单位按10%见证检验，至少进行一次。

观察、尺量2 6钢架安装不得侵入二次衬砌断面，相邻钢架及各节钢架间的连接应符合设计要求施工单位、监理单位每榀检查观察、测量2 7沿钢架外缘每隔2m应用保护层垫块和初喷层或围岩顶紧，钢架与初喷层或围岩间的间隙应采用喷射混凝土喷填密实施工单位、监理单位全部检查观察2 8型钢的拉伸和冲击试验结果应符合7.6.6-1以同牌号、同炉罐号、同规格、同交货状态的型钢，每60t为一批，不足60t应按一批计。

施工单位每批抽检一次。

监理单位按施工单位抽检次数的10%见证取样检测，并至少进行一次施工单位检查每批质量证明文件，并进行相关性能试验。
