隧道工程PPT课件

1.造价较高
一般是普通线路的8～10倍左右 ● 铁路隧道：单线约2～3万元/m，双线约3～4万元/m； ● 公路隧道大约与双线铁路隧道的相当。
●
2.施工期限长
由于修建隧道时场地狭小，工作流程环节较多，施工工序
多，工程量也比路基等大，往往成为一条线路中的关键工程。
土木工程概论

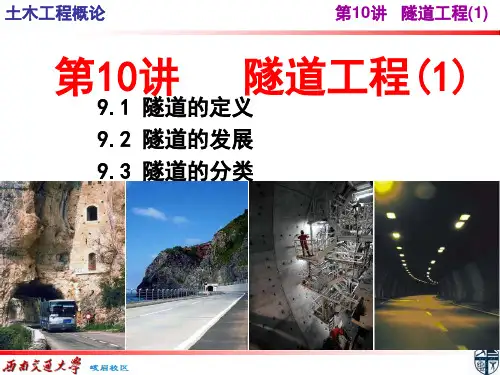

第10讲 隧道工程(1)
大于2m2的洞室。（1970年国际经济合作
与发展组织的隧道会议）
土木工程概论
第10讲 隧道工程(1)
10.1.2隧道的特点
●是交通运输线路穿越天然障碍的
有效方法
●穿越的地质条件复杂多变，工程
定位、设计、施工方法要随时作相 应调整。
●施工作业面窄，劳力设备受到限
制，工业化、机械化施工要求高
●造价昂贵
土木工程概论
第10讲 隧道工程(1)
隧道开发技术发展概况
14世纪 火药的发明用于隧道开挖 1818年 布鲁塞尔发明盾构
1896年 英国人Greothead第一次应用压缩空气
和盾构修建水底隧道
1906年 建成通车的贯穿阿尔卑斯山的新普伦隧道
最先开始应用凿岩机和硝化甘油炸药
土木工程概论
第10讲 隧道工程(1)
土木工程概论
第10讲 隧道工程(1)
3.有利于环境保护 既有利于国民经济的可持续发展。当今世界面临 人口爆炸，土地退化，资源短缺，生态变坏，气候反 常，环境恶化，人类赖以生存的地球已不堪重负，各 国都把地下发展当成一种新型国土资源来看待。
4.应用范围广泛
土木工程概论
第10讲 隧道工程(1)
10.1.2.2 缺点
土木工程概论
第10讲 隧道工程(1)
第10讲

隧道施工特点
工程量大、施工环境复杂、技术 要求高、安全风险大等。
隧道施工的重要性
01
02
03
促进地区经济发展
隧道建设可以改善地区交 通条件，促进物流和旅游 业发展，提高地区经济水 平。
提高交通效率
隧道可以缩短交通距离， 提高运输效率，缓解交通 拥堵问题。
保障国家安全
在军事领域，隧道建设可 以保障国家战略通道的安 全，提高国防能力。
在隧道内使用模板、支架等设施 ，浇筑混凝土形成衬砌。
喷锚衬砌
通过喷射混凝土和锚杆加固地层 ，形成隧道衬砌。
辅助施工方法
地层加固
通过注浆、搅拌桩等施工方法对隧道周围地层进 行加固，提高隧道施工安全性。
超前支护
在隧道开挖前，对掌子面进行超前支护，防止围 岩坍塌。
监控量测
对隧道施工过程中的围岩、支护结构等进行监测 和量测，及时掌握施工安全状况。
盾构法施工
采用盾构机进行隧道挖掘，具有施工 速度快、对周围环境影响小等优点。
隧道施工机械自动化技术
利用自动化设备进行隧道挖掘、喷射 混凝土等作业，提高施工效率和质量 。
隧道施工监控技术
采用传感器、摄像头等设备对隧道施 工过程进行实时监测和记录，及时发 现和处理施工中的问题。
发展趋势分析
绿色施工
强调隧道施工过程中的环境保 护和资源节约，降低能耗和排
问题2
隧道内涌水严重。
03
解决方案
04 设置排水沟和集水井，采用水
泵排水，加强隧道防水层施工 。
问题3
05 隧道施工对周边环境影响较大
。
解决方案
06 合理规划施工场地，控制施工
噪音、粉尘和废水的排放，加 强环境保护措施。

•设计施工
双层模筑混凝土 多道防水措施 保温隔热措施 低温早强耐久性防水混凝土 洞内空调
.
2．不良地质隧道施工技术
富水断层破碎地质 流砂地质 岩溶地质 高地应力岩爆 高地应力挤压大变形 煤系地层 湿陷性黄土
.
3．设计理论
隧道结构或地下结构与地面结构所处环境不同， 它是处在岩土地层或通称为围岩中，既受到围岩的 荷载作用，又受到围岩的约束有利作用。
大瑶山一号隧道、二号隧道和三号隧道共3座 隧道组成，长度分别为10081m、6024m和 8387m。双线隧道，线间距5m，最高时速 350km/h，有效断面积100m2。总工期40个月。
一号隧道右侧设置2268m的平导，出口左侧
设置885m的横洞；
二号隧道进出口左侧分别设置长约340和
320m的横洞；
Ⅴ级围岩连续5个月进度200m
Ⅳ、Ⅴ级围岩交错情况下平均月掘进324m
Ⅲ、Ⅳ级围岩交错情况下单工作面最高成 洞271.8m/月，连续6个. 月成洞超过200m
❖标志性工程 ➢乌鞘岭隧道 •软岩深埋复杂应力隧道的修建技术取得突破
高地应力 软岩大变形 富水
.
❖标志性工程
➢风火山和昆仑山隧道 •高海拔4995m •冻土
出碴运输系统
通风系统
TBM施工(秦岭隧道、在建大伙房隧道)
TBM快速掘进与对不良地层的适应性
出碴运输系统
.
❖标志性工程 ➢大瑶山隧道 •目前建成的最长双线铁路隧道 •新奥法成功应用 •9号断层施工技术 •施工进度
✓全隧道最高年成洞4245m,月成洞521m ✓单口月成洞218m，开挖205m，衬砌303m
❖ 四川境内正线隧道工程总计97.929km / 29座，占线路总长 度的58.8%。全线最长隧道为金家岩隧道，全长12051m。

顶推法：采用顶推设备将预制管段向前推进的隧道施工方法。 特点及适用条件：机械化程度高、安全性好、质量容易控制。 适用于软土中的中小断面的隧道。
第6章 隧道工程施工方法
6.1 隧道工程施工概述 6.2 隧道主要修建方法 6.3 隧道洞身钻爆法开挖方法 6.4 隧道洞口段及明洞段施工方法 6.5 隧道辅助施工措施 6.6 特殊地质地段隧道施工
6.3 隧道洞身钻爆法开挖方法
➢ 隧道洞身钻爆法开挖方法总览 ➢ 分离式隧道常用开挖工法 ➢ 连拱隧道常用开挖工法
6.3 隧道洞身钻爆法开挖方法
6.3.1 隧道洞身钻爆法开挖方法总览
Hale Waihona Puke 开挖工法全断面法 分部开挖
台阶法 导洞法
上下台阶法 台阶分部法
下台阶分部法 上台阶分部法
侧壁导洞法 双侧壁导洞法 中导洞法和三导洞法
第6章 隧道工程施工方法
1、掌握隧道工程施工的特点、流程及常见问题 2、了解隧道常用的修建方法 3、掌握钻爆法各种开挖工法及其特点、适用性 4、熟悉隧道进洞施工的常用方法 5、掌握隧道辅助施工措施的概念、作用机理、设 计参数、施工方法及质量控制 6、了解特殊地质隧道施工方法，熟悉一般隧道塌 方的处治方法。
特点及适用条件：可使水下隧道埋深很浅，管段质量容易保障，工艺要求 很高。适用于埋深很浅、流速不大的海底或河底隧道。
6.2 隧道主要修建方法
管段预制 基槽处理
管段浮运 管段拼装 固定覆盖
6.2 隧道主要修建方法
6.2.3 钻爆法施工
A）松弛荷载理论（20世纪20年代） 稳定的岩体有自稳能力，不产生 荷载；不稳定的岩体则可能产生坍塌，需要用支护结构予以支承。
6.5 隧道辅助施工措施
5) 管棚质量控制要点 先套拱后钻孔 钻孔角度 钢管连接质量
