动脉硬化检测仪检查操作规范Newly compiled on November 23, 2020（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。
1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。
2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。
4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。
2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。
注意：脚踝箍带可以测量的踝围为23-33 cm。
如通过箍带窗口可以看见定位线，则可以进行测量。
正确的箍带位置1．脱去袜子。
有左踝箍带和右踝箍带，要正确选择。
将软管区置于脚踝内侧。
2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。
3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。
如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。
4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。
3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。
松开按钮，将电极固定到此夹子上。
同样方法塞入左边电极。
揭去3个电极上的保护层。
只能使用Ag/AgCl型电极。
右心电图夹子（带一个电极）左心电图夹子（带两个电极）施用ECG夹子⏹必要时准备好设备表面。
⏹有两个电极的传感器放置在左侧。
⏹将电极放在小臂的内侧⏹确保电极附着牢固。
注意：⏹有可能无法检查STI，因为如果病人使用起搏器的话，就检测不好Q波。
⏹有可能无法正确地检查PWV和STI，因为如果病人有心律不齐病史的话，就不能正确解读波形。
⏹电极和应用部件的连接器，包括中性电极的导性部件，不能接触其它的导性部件，包括地面。
4）PCG（心音图）的施用PCG的准备将胶垫加到PCG传感器上：2．揭去胶垫一侧的覆盖层。
第一包：动脉硬化检测仪一．基本要求：设备总体要求：能提供安全、准确、舒适的无创伤检测方法，提供血管健康咨询管理，为测试者提供独立的健康分析数据，为预防心脑血管疾病提供检测依据。
1.设备名称：动脉硬化检测仪2.数量：1台*3.品牌：原装进口二．动脉硬化检测仪技术参数（一）、技术规格和配置要求1. 产品通过美国FDA(需提供资质证明材料)。
2. PWV：（BaPWV）国际公认的动脉硬化指数，能测量分段的PWV。
*3. ABI:踝臂指数,通过下肢动脉闭塞程度,来预防脑血栓、心肌梗塞4. 可做运动负荷试验，进一步确诊ABI值在0.9附近的并伴有跛行症状的患者*5. 国内用户量200家以上，省内用户量在三家以上的（含三家）使用名单（必须附客户表及联系方式）。
6. 国家十一五“冠心病早期诊断和综合治疗技术体系的研究”项目推荐使用设备，中华医学会健康管理学分会“动脉硬化无创检测与血管健康评估”多中心科研项目推荐使用设备或中华人民共和国卫生部及中华医学会健康管理学分会推荐使用设备。
7. PVR:(脉搏体积记录)8. STI:(收缩时间间隔)9. HR:心率10. PEP:(射血前期)11. ET:(射血时间)12. ET/PEP:(射血指数)13. ECG:心电14. PCG:心音15. SYS:舒张压(一个心动周期内的四肢同步测量结果)16. DIA:收缩压(一个心动周期内的四肢同步测量结果)17. MAP:平均压(一个心动周期内的四肢同步测量结果)18. PP:脉压(一个心动周期内的四肢同步测量结果)19. UT:波形上升时间（二）、显示部分1. 中文彩色液晶显示屏2. 曲线表示：ECG1•PCG1•PVR4ECG:25mm/秒3. 描记速度PCG:25mm/秒PVR:25mm/秒（三）、无创血压测定部分1 测定原理：动脉搏动描记法2 压力测定：半导体压力感应器3 压力显示范围：10-300mmHg4 脉搏数显示范围：30-180bpm5 精度：±3mmHg（静态时）6 标准偏差：＜8mmHg（动态时）（四）、心电部分1 诱导：第1诱导2 定时：1.5秒3 脉搏数测定范围：30-260bpm4 频响特性：1～25HZ(+0.4dB,-3dB)5 心率精度：±1bpm或±1%两者取大者6 扫描速度：25mm/s，误差不大于±10％7 输入阻抗：大于5MΩ8 时间常数：应大于0.3s（五）、心音部分1 测定方法：空气传导型麦克风2 滤芯特性：L（六）、PVR测定部分1 测定方法：空气容积脉搏法2 波长特性：0.26-30Hz（七）、打印机1 20种以上中文报告（八）、存储及数据格式1 无限量存储病历（九）、要求免费建立健康检测工作站并免费与医院PACS系统联网三、资质认证要求：﹡1、投标商必须具备中华人民共和国组织结构代码复印件、医疗器械注册证复印件、医疗器械生产企业许可证复印件、企业法人营业执照复印件、税务登记证复印件、售后服务承诺书、授权书复印件，工商税务登记证明复印件、身份证复印件等证件（相关证件必须加盖鲜章）。
动脉硬化检测仪器的使用流程简介动脉硬化是一种常见的血管疾病，可以导致心脑血管疾病的发生。
动脉硬化检测仪器是一种用于评估动脉硬化程度的设备，可以帮助医生进行早期诊断和监测治疗效果。
本文将介绍动脉硬化检测仪器的使用流程。
使用流程以下是动脉硬化检测仪器的使用流程的详细步骤：1.准备：在使用动脉硬化检测仪器之前，首先要进行相关准备工作。
确保仪器正常工作，检查仪器是否有损坏或者需要更换的部件。
同时，确保仪器的电源充足，以及相关的测试试纸和消毒液是否充足。
2.洗手：在进行动脉硬化检测之前，使用者需要彻底洗手，以确保手部清洁。
同时，还需要将仪器和测试试纸进行消毒，以避免交叉感染。
3.仪器操作：接下来，使用者需要打开动脉硬化检测仪器并进行相关操作。
一般来说，仪器会有相应的按钮和显示屏，使用者可以根据仪器的说明书进行相关操作。
4.测试过程：将测试试纸插入仪器的指定位置，并确保试纸稳固。
接下来，使用者需要将测试试纸放入被测者的手指或其他适合的位置，然后按下测试按钮，开始测试。
5.结果解读：动脉硬化检测仪器会根据测试结果显示相应的数值或者文字信息。
使用者需要根据仪器的说明书来解读测试结果，判断被测者的动脉硬化程度。
根据测试结果，医生可以进一步制定治疗方案或者进行其他相关检查。
6.维护和清洁：在使用完动脉硬化检测仪器后，使用者需要将测试试纸取出并进行处理，同时清洁仪器的表面和内部。
使用者应该按照仪器说明书的要求进行维护和保养，延长仪器的使用寿命。
注意事项在使用动脉硬化检测仪器时，需要注意以下事项：•仔细阅读仪器的说明书，并按照说明书进行操作。
•确保仪器的电源充足，并避免在使用过程中因电量不足导致测试中断。
•使用者需要注意个人卫生，在进行检测之前和之后都要进行洗手和消毒。
•在测试过程中，要确保测试试纸的插入位置正确，并保持试纸的稳固。
•使用者应该定期维护和保养检测仪器，确保仪器的正常使用。
结论动脉硬化检测仪器是一种有效的工具，可以帮助医生评估患者的动脉硬化程度。
动脉硬化早期无创检测的临床意义杜怀天;张保东;刘晓君【期刊名称】《心电与循环》【年(卷),期】2013(000)004【总页数】3页(P296-298)【作者】杜怀天;张保东;刘晓君【作者单位】734200 甘肃省临泽县人民医院功能科;734200 甘肃省临泽县人民医院功能科;734200 甘肃省临泽县人民医院功能科【正文语种】中文脉搏波传导速度（PWV）运用“当动脉硬化时由心脏输出的血液产生的波动（脉搏波）的传导速度会加快”这一原理，测量2次心跳之间的脉搏波传导速度，判断血管的弹性程度。
计算公式为：PWV（cm/ s）=L/t。
L为两个探头间的距离，t为两个波形的时间差。
我院应用臂踝脉搏波传导速度（baPWV）进行动脉血管检测，对早期发现的病变状态进行及时干预，取得良好效果，现报道如下。
1.1 一般资料选择2009年5月至2011年5月进行baPWV检测者307例，其中门诊及住院患者129例，健康体检者178例。
年龄22～86（55.8± 13.62）岁，其中20～40岁者74例，41～60岁者170例，＞60岁者63例。
合并高血压62例，糖尿病25例，高血脂96例。
由经专门培训的技师严格按照中国血管病变早期检测技术应用指南规定的方法及注意事项对受检者进行检测[1]，由临床医师对患者的情况给予生活方式指导及药物干预。
1.2 方法应用日本科林VP-1000全自动动脉硬化检测诊断仪，嘱患者仰卧，输入年龄、性别、身高、体重，用高精度的双层袖带在四肢同时测量血压，通过自动波形分析仪记录肱动脉和胫前动脉的波形。
将电极夹在患者的两只手腕上，心音器置于胸骨左缘第四肋间，检测心音S1和S2，心电、心音的检测保证了数据的高度可靠性。
根据传递时间和传递距离计算出baPWV等36项参数，此计算由仪器自动完成，所有参数都是四肢同步测量即在同一个心动周期获得，精确度高，重复性好。
baPWV的正常参考值为＜1 400cm/s，轻度异常：baPWV高出正常值20%～30%，中度异常：高出正常值30%～50%，重度异常：高出正常值50%以上。
动脉硬化检测仪的原理动脉硬化检测仪是一种用于测量人体动脉硬化程度的设备，它主要通过测量动脉内血流速度和动脉壁的弹性来判断动脉硬化的程度。
其原理主要包括超声波测量和血流动力学两个方面。
首先，动脉硬化检测仪利用超声波技术来测量动脉内血流速度。
超声波是一种高频声波，它能够穿透人体组织并在不同组织之间发生反射。
动脉硬化检测仪通过超声探头将超声波发送到人体动脉内，然后接收反射回来的超声波。
根据超声波的传播时间和频率变化，动脉硬化检测仪可以计算出血流速度，从而判断动脉内血液的流动情况。
其次，动脉硬化检测仪还利用血流动力学原理来测量动脉壁的弹性。
血流动力学是研究血液在血管内流动规律的学科，它包括了血液的黏度、流速、流量等参数。
动脉硬化会导致动脉壁变得僵硬，失去原有的弹性。
动脉硬化检测仪通过测量动脉内血流的黏度和流速，结合人体的生理参数，可以计算出动脉壁的弹性系数，从而判断动脉硬化的程度。
综合来看，动脉硬化检测仪的原理主要包括超声波测量和血流动力学两个方面。
通过测量动脉内血流速度和动脉壁的弹性，动脉硬化检测仪可以及时准确地判断动脉硬化的程度，为医生提供重要的诊断依据。
在临床应用中，动脉硬化检测仪已经发挥了重要作用，为人们的健康保驾护航。
总之，动脉硬化检测仪是一种通过超声波测量和血流动力学原理来判断动脉硬化程度的医疗设备。
其原理简单清晰，操作方便，可以快速准确地判断动脉硬化的程度，为临床诊断提供重要依据。
相信随着科技的不断进步，动脉硬化检测仪将会在未来发挥更加重要的作用，为人们的健康保驾护航。
162例动脉硬化检测仪检测动脉硬化阳性患者的彩色多普勒超声检查的结果分析摘要】目的：探讨动脉硬化检测仪检测动脉硬化的灵敏性、准确性。
方法：回顾性分析2013年1月至2014年3月我科室检查的162例门诊、住院、体检的患者，男68例，女94例，这些患者因动脉硬化检测仪检测动脉硬化阳性再进行彩色多普勒超声检查。
结果：162例动脉硬化检测仪检测动脉硬化阳性的患者中，彩色多普勒超声检查结果动脉血管正常或无明显变化的有16例，动脉硬化阳性有146例，占总数90.12%。
结论：动脉硬化检测仪检测准确率高，灵敏性高，利用动脉硬化检测仪检测动脉硬化有较好的临床应用价值，意义重大。
【关键词】外周血管；动脉硬化早期诊断；早期干预；动脉硬化检测仪VS-1000；彩色多普勒超声诊断仪【中图分类号】R445.1 【文献标识码】A 【文章编号】1007-8231（2015）01-0088-02动脉硬化是动脉的一种非炎症性病变，可使动脉管壁增厚、变硬，失去弹性，管腔狭窄[1]。
动脉硬化是随着年龄的增长而出现的血管疾病，特别加上现代人们的生活方式的改变，如营养过剩、抽烟、缺少运动、压力过大等等，使动脉硬化患者越来越年轻化，动脉硬化作为一种全身性疾病，常伴有心、脑、肾和视网膜等器官功能性或器质性改变的全身性疾病，如心肌梗死、脑卒中、心力衰竭、肝肾功能不全等等。
动脉硬化的临床表现主要决定于血管病变及受累器官的的缺血程度，对于早期的动脉硬化患者，大多数患者几乎都无任何临床症状，都处在隐匿状态下潜伏发展，故不能引起广泛重视[2]。
因此，能否早期准确简便的发现动脉硬化，然后进行早期预防干预是非常重要的。
本文通过本科室检查的162例动脉硬化检测仪检出的动脉硬化的阳性患者行彩色多普勒超声检查的结果进行讨论分析，报道如下。
1.临床资料与方法1.1 一般资料选取2013年1月至2014年3月在我科室进行无创性动脉硬化检测的阳性患者162例，同时在我院B超室行彩色多普勒超声进一步检查为研究对象，患者来自住院、门诊、健康体检者，有的伴有冠心病、糖尿病、高血压、高血脂等疾病或伴有肢体麻木、疼痛或无症状者，其中男68例，女94例，年龄在40～87（60±27）岁。
欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项●检查室的温度保持在22-25O C●请受测者配合不要抽烟●测量前休息五分钟以上（受测者以仰卧姿式）●受测者穿着毛衣等厚重衣物时请其脱掉，只留一件薄衣●穿着袜子时请他脱下，脱至露出脚后跟的程度●第一次体验下肢血压测量时患者容易紧张，请说明测量方法等来缓和受测者的心情●请对受测者说明：测量中请勿移动身体并暂时不要说话，不要紧张动脉硬化检查的世界先驱●注册号：国食药监械（进）字2008第2210099号●欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。
1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。
2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。
4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。
2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。
注意：脚踝箍带可以测量的踝围为23-33 cm。
如通过箍带窗口可以看见定位线，则可以进行测量。
正确的箍带位置1．脱去袜子。
有左踝箍带和右踝箍带，要正确选择。
将软管区置于脚踝内侧。
2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。
3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。
如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。
4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。
3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。
松开按钮，将电极固定到此夹子上。
同样方法塞入左边电极。
揭去3个电极上的保护层。
只能使用Ag/AgCl型电极。
施用ECG夹子⏹必要时准备好设备表面。

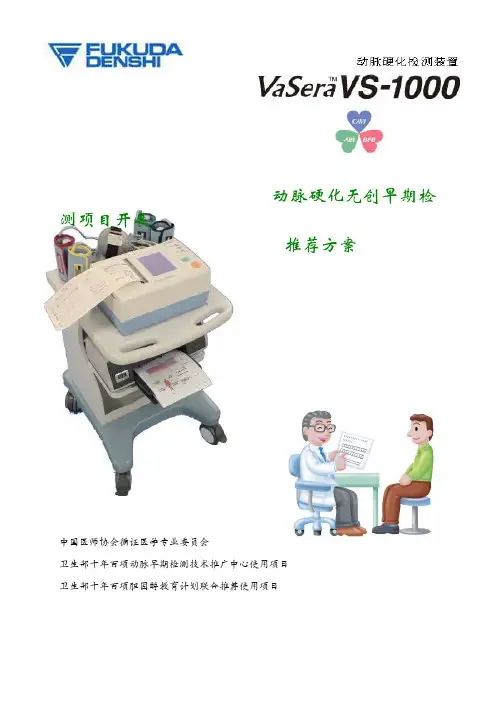

动脉硬化无创早期检测项目开展推荐方案中国医师协会循证医学专业委员会卫生部十年百项动脉早期检测技术推广中心使用项目卫生部十年百项胆固醇教育计划联合推荐使用项目心脑血管疾病一直号称威胁人类健康的头号杀手，据有关调查报告显示，我国每年死于心脑血管病的人有300多万，占我国每年总死亡人数的50%，而患病幸存下来的人75%不同程度丧失劳动能力，4%重残。
更令人担忧的是，我国30岁以上的成年人80%都或多或少、或轻或重的患有高血脂、高血压、冠心病、脑中风等心脑血管疾病，而95%的人对自己的心脑血管系统健康情况不清楚，90%的人对血压水平不了解，60%的人缺乏定期检查和保养。
据统计，2003年我国用于治疗心脑血管病的费用为374.52亿元，1993-2003年增长速度18.04%。
为了从根本上降低心脑血管事件的发生，2004年6月份，卫生部十年百项计划把“血管病变早期检测技术”列为推广项目，目标是通过早期检测技术的推广将心脑血管疾病扼杀在萌芽阶段，不再让心脑血管疾病成为人类健康的杀手。
目录血管病变（动脉硬化）早期检测的临床意义……………………………….……重视外周血管疾病的规范化检测与防治---------中国医师协会循证医学专业委员会主任委员胡大一……………......血管病变早期检测的必要性…………………………………………………......动脉硬化检测诊断检查方法介绍……………………………………………......福田VS-1000设备临床检测的便捷性和可靠性…………………………….......福田VS-1000设备主要参数………………………………………………….......福田VS-1000设备主要优势………………………………………………….......效益分析………………………………………………………………………......产品报价………………………………………………………………………......售后服务………………………………………………………………………......项目推广计划…………………………………………………………………......血管病变（动脉硬化）早期检测的临床意义动脉硬化指的是由于早期动脉壁的病变而引起的组织改变，进而致使动脉壁弹性下降，由此产生的局部或大范围的管壁肥厚或变性现象。
