动脉硬化检测仪检查操作规范Newly compiled on November 23, 2020(一)操作方法:让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意:将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上,或将衣袖向上卷,都会引起大的测量误差。
1)上臂箍带的施用正确的箍带位置1.将动脉位置标志对准动脉。
2.为了确定箍带上下的位置,将肘关节标志对准肘关节线3.裹好箍带:定位线要超过箭头所指的范围线。
4.箍带松紧要合适,箍带和上臂之间应能伸入两根手指。
2)脚踝箍带的施用注意:脚踝箍带上有一只传感器箍带,用于检测脉搏,裹箍带时,要使传感器箍带接触到脚踝处的胫后动脉。
注意:脚踝箍带可以测量的踝围为23-33 cm。
如通过箍带窗口可以看见定位线,则可以进行测量。
正确的箍带位置1.脱去袜子。
有左踝箍带和右踝箍带,要正确选择。
将软管区置于脚踝内侧。
2.裹箍带时,使内侧脚踝尖距箍带有两指宽的距离。
3.扣好脚踝一端的尼龙搭扣(箭头①),不留空隙。
如果扣得不紧,就测不到脉搏,因为传感器在脚踝这一端。
4.扣好小腿肚一端的尼龙搭扣(箭头②),松紧以能伸入一根手指为度。
3)ECG(心电图)夹子的施用施用心电图夹子按下夹子侧面的按钮,将一个电极塞入右ECG夹子。
松开按钮,将电极固定到此夹子上。
同样方法塞入左边电极。
揭去3个电极上的保护层。
只能使用Ag/AgCl型电极。
右心电图夹子(带一个电极)左心电图夹子(带两个电极)施用ECG夹子⏹必要时准备好设备表面。
⏹有两个电极的传感器放置在左侧。
⏹将电极放在小臂的内侧⏹确保电极附着牢固。
注意:⏹有可能无法检查STI,因为如果病人使用起搏器的话,就检测不好Q波。
⏹有可能无法正确地检查PWV和STI,因为如果病人有心律不齐病史的话,就不能正确解读波形。
⏹电极和应用部件的连接器,包括中性电极的导性部件,不能接触其它的导性部件,包括地面。
4)PCG(心音图)的施用PCG的准备将胶垫加到PCG传感器上:2.揭去胶垫一侧的覆盖层。
动脉硬化检测仪的功能介绍动脉硬化是一种影响血管健康的常见疾病,它会导致心脏病、中风、糖尿病等严重疾病的发生,给人们的健康和生活带来很大的威胁。
为了及早发现和治疗动脉硬化症状,科学家们研制出了动脉硬化检测仪。
以下将介绍动脉硬化检测仪的功能。
1.测量血压动脉硬化通常与高血压有关。
人们的心脏通过将血液推送到血管中来维持我们的正常生命活动。
如果心脏需要更多力量才能将血液送到全身,这就是高血压的症状。
动脉硬化检测仪可以测量血压,这个功能可以帮助人们早期发现高血压症状,采取相应的措施以预防并减轻动脉硬化的风险。
2.测量心率心率是指心脏每分钟跳动的次数,也是心脏健康的重要指标。
动脉硬化检测仪可以通过电极接触皮肤来测量心率,帮助人们及时了解自己的心脏状况。
3.测量血流速度和血液循环情况动脉硬化导致了血管内的阻力增加,从而使得血液循环减慢,甚至引起血液停滞。
动脉硬化检测仪可以通过超声波技术测量大血管内血流速度和血液循环情况,了解血液在血管内的流速,血液循环分布,从而进一步分析动脉硬化的症状。
4.测量血管弹性和硬度动脉硬化是血管硬度增加的结果,因此测量血管的弹性和硬度是动脉硬化检测仪的重要功能之一。
通过测量血管的弹性和硬度,可以判断血管的状态和结构,以及血管的老化程度,从而帮助预防和治疗动脉硬化。
5.分析检测结果动脉硬化检测仪可以根据测量结果自动生成相应的分析报告,帮助人们了解自己的血管状况。
这些分析报告一般会包括血压、心率、血管硬度、血管弹性等指标的测量结果和评估,以及适当的建议帮助控制和预防动脉硬化症状。
总结动脉硬化检测仪是一种专门用于关注血管健康的检测设备。
它可以测量血压、心率、血流速度和血液循环情况、血管弹性和硬度等指标,并生成相应的分析报告,帮助人们及时了解自己的血管状况,规避和预防动脉硬化的风险。
在未来,我们可以期待这种检测设备不断发展,在对心血管健康的监测中起到更加重要的作用。

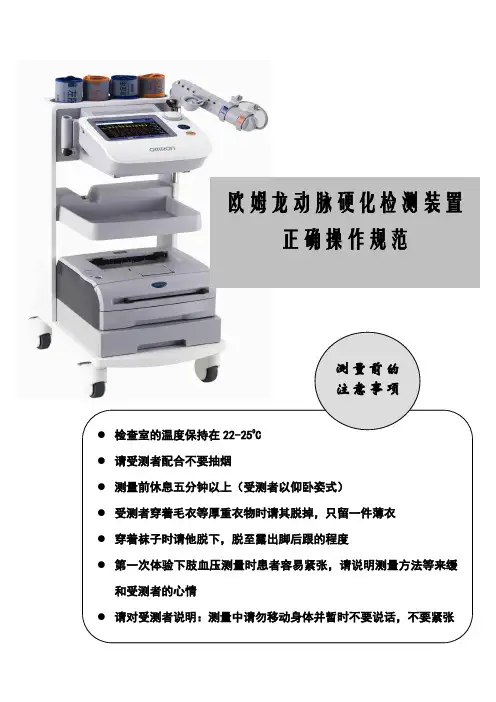

欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项●检查室的温度保持在22-25O C●请受测者配合不要抽烟●测量前休息五分钟以上(受测者以仰卧姿式)●受测者穿着毛衣等厚重衣物时请其脱掉,只留一件薄衣●穿着袜子时请他脱下,脱至露出脚后跟的程度●第一次体验下肢血压测量时患者容易紧张,请说明测量方法等来缓和受测者的心情●请对受测者说明:测量中请勿移动身体并暂时不要说话,不要紧张动脉硬化检查的世界先驱●注册号:国食药监械(进)字2008第2210099号●欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器(一)操作方法:让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意:将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上,或将衣袖向上卷,都会引起大的测量误差。
1)上臂箍带的施用正确的箍带位置1.将动脉位置标志对准动脉。
2.为了确定箍带上下的位置,将肘关节标志对准肘关节线3.裹好箍带:定位线要超过箭头所指的范围线。
4.箍带松紧要合适,箍带和上臂之间应能伸入两根手指。
2)脚踝箍带的施用注意:脚踝箍带上有一只传感器箍带,用于检测脉搏,裹箍带时,要使传感器箍带接触到脚踝处的胫后动脉。
注意:脚踝箍带可以测量的踝围为23-33 cm。
如通过箍带窗口可以看见定位线,则可以进行测量。
正确的箍带位置1.脱去袜子。
有左踝箍带和右踝箍带,要正确选择。
将软管区置于脚踝内侧。
2.裹箍带时,使内侧脚踝尖距箍带有两指宽的距离。
3.扣好脚踝一端的尼龙搭扣(箭头①),不留空隙。
如果扣得不紧,就测不到脉搏,因为传感器在脚踝这一端。
4.扣好小腿肚一端的尼龙搭扣(箭头②),松紧以能伸入一根手指为度。
3)ECG(心电图)夹子的施用施用心电图夹子按下夹子侧面的按钮,将一个电极塞入右ECG夹子。
松开按钮,将电极固定到此夹子上。
同样方法塞入左边电极。
揭去3个电极上的保护层。
只能使用Ag/AgCl型电极。
施用ECG夹子⏹必要时准备好设备表面。

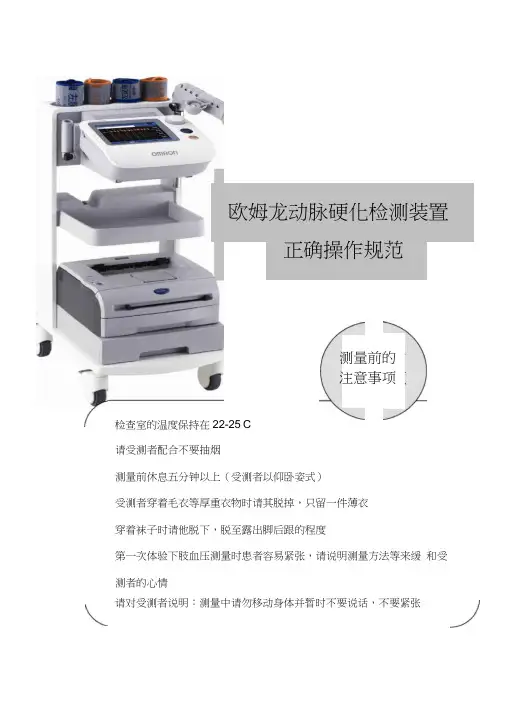

欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项检查室的温度保持在22-25°C请受测者配合不要抽烟测量前休息五分钟以上(受测者以仰卧姿式)受测者穿着毛衣等厚重衣物时请其脱掉,只留一件薄衣穿着袜子时请他脱下,脱至露出脚后跟的程度第一次体验下肢血压测量时患者容易紧张,请说明测量方法等来缓和受测者的心情请对受测者说明:测量中请勿移动身体并暂时不要说话,不要紧张对受测者的说明范例初次接受检查者容易紧张,所以在测定开始前可以对其说明检查流程,以缓和其紧张。
①现在要开始进行动脉硬化检查②我们会同时测量你四肢的血压。
脚踝的部分感觉会比手臂紧, 请不要紧张。
③测量时请勿移动身体并暂时不要说话,不要紧张。
④测量大约只花五分钟,我们会测量两次。
确定ECG、PCG都稳定后,开始测量呈现0K _______________ .强度计有两个以上亮灯 .动脉硬化检查的世界先驱注册号:国食药监械(进)字2008第2210099号欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器(一)操作方法:让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意:将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上,或将衣袖向上卷,都会引起大的测量误差。
1)上臂箍带的施用正确的箍带位置1将动脉位置标志对准动脉。
2•为了确定箍带上下的位置,将肘关节标志对准肘关节线3•裹好箍带:定位线要超过箭头所指的范围线。
4•箍带松紧要合适,箍带和上臂之间应能伸入两根手指。
2)脚踝箍带的施用注意:脚踝箍带上有一只传感器箍带,用于检测脉搏,裹箍带时,要使传感器箍带接触到脚踝处的胫后动脉。
总|忙功处注意:脚踝箍带可以测量的踝围为23-33 cm。
如通过箍带窗口可以看见定位线,则可以进行测量。
正确的箍带位置1•脱去袜子。
有左踝箍带和右踝箍带,要正确选择。
将软管区置于脚踝内侧。
2•裹箍带时,使内侧脚踝尖距箍带有两指宽的距离。
内恻胆璨3•扣好脚踝一端的尼龙搭扣(箭头①),不留空隙。
动脉硬化检测仪检查-操作规范————————————————————————————————作者:————————————————————————————————日期:欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项●检查室的温度保持在22-25O C●请受测者配合不要抽烟●测量前休息五分钟以上(受测者以仰卧姿式)●受测者穿着毛衣等厚重衣物时请其脱掉,只留一件薄衣●穿着袜子时请他脱下,脱至露出脚后跟的程度●第一次体验下肢血压测量时患者容易紧张,请说明测量方法等来缓和受测者的心情●请对受测者说明:测量中请勿移动身体并暂时不要说话,不要紧张对受测者的说明范例初次接受检查者容易紧张,所以在测定开始前可以对其说明检查流程,以缓和其紧张。
①现在要开始进行动脉硬化检查②我们会同时测量你四肢的血压。
脚踝的部分感觉会比手臂紧,请不要紧张。
③测量时请勿移动身体并暂时不要说话,不要紧张。
④测量大约只花五分钟,我们会测量两次。
●确定ECG、PCG都稳定后,开始测量。
呈现OK强度计有两个以上亮灯动脉硬化检查的世界先驱●注册号:国食药监械(进)字2008第号●欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器(一)操作方法:让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意:将箍带裹在裸露的或只穿了薄衣服的上臂上。
裹在厚衣服上,或将衣袖向上卷,都会引起大的测量误差。
1)上臂箍带的施用正确的箍带位置1.将动脉位置标志对准动脉。
2.为了确定箍带上下的位置,将肘关节标志对准肘关节线3.裹好箍带:定位线要超过箭头所指的范围线。
4.箍带松紧要合适,箍带和上臂之间应能伸入两根手指。
2)脚踝箍带的施用注意:脚踝箍带上有一只传感器箍带,用于检测脉搏,裹箍带时,要使传感器箍带接触到脚踝处的胫后动脉。
注意:脚踝箍带可以测量的踝围为23-33cm。
如通过箍带窗口可以看见定位线,则可以进行测量。
正确的箍带位置1.脱去袜子。
有左踝箍带和右踝箍带,要正确选择。

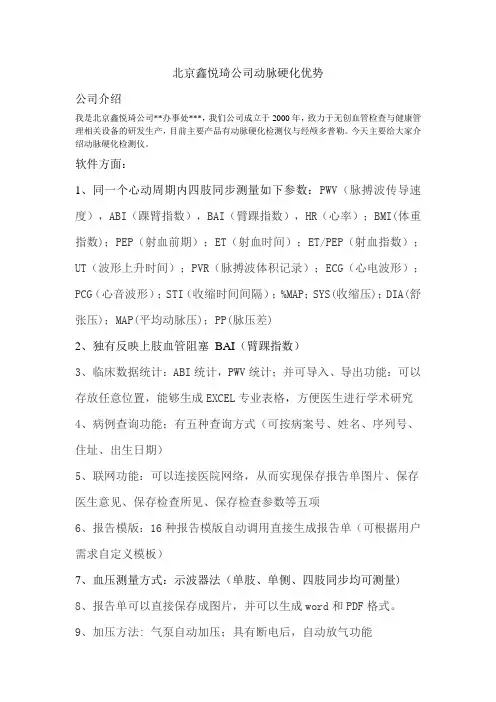

北京鑫悦琦公司动脉硬化优势公司介绍我是北京鑫悦琦公司**办事处***,我们公司成立于2000年,致力于无创血管检查与健康管理相关设备的研发生产,目前主要产品有动脉硬化检测仪与经颅多普勒。
今天主要给大家介绍动脉硬化检测仪。
软件方面:1、同一个心动周期内四肢同步测量如下参数:PWV(脉搏波传导速度),ABI(踝臂指数),BAI(臂踝指数),HR(心率);BMI(体重指数);PEP(射血前期);ET(射血时间);ET/PEP(射血指数);UT(波形上升时间);PVR(脉搏波体积记录);ECG(心电波形);PCG(心音波形);STI(收缩时间间隔);%MAP;SYS(收缩压);DIA(舒张压);MAP(平均动脉压);PP(脉压差)2、独有反映上肢血管阻塞BAI(臂踝指数)3、临床数据统计:ABI统计,PWV统计;并可导入、导出功能:可以存放任意位置,能够生成EXCEL专业表格,方便医生进行学术研究4、病例查询功能;有五种查询方式(可按病案号、姓名、序列号、住址、出生日期)5、联网功能:可以连接医院网络,从而实现保存报告单图片、保存医生意见、保存检查所见、保存检查参数等五项6、报告模版:16种报告模版自动调用直接生成报告单(可根据用户需求自定义模板)7、血压测量方式:示波器法(单肢、单侧、四肢同步均可测量)8、报告单可以直接保存成图片,并可以生成word和PDF格式。
9、加压方法: 气泵自动加压;具有断电后,自动放气功能售后服务:1、软件永久免费升级2、每月电话回访一次,每年至少有8次工程师上门回访。
3、拥有完善的售后服务体系:目前在全国拥有15个办事处,湖北省办事处在武汉市武昌区和平大道国棉村29栋212号,我们也是众多动脉硬化生产厂家中唯一一家在湖北省厂家直接设有办事处。
4、赠送一本人民卫生出版社出版的《无创血流动力学检测技术》,这是目前中国第一本也是唯一一本动脉硬化检测技术的临床书籍。
5、协助科室做好相关宣传工作:例如易拉宝、宣传册、展板等等。
动脉硬化检测仪附件1蒅法国康普乐动脉硬化及心功能检测仪羂产品优势肈产品优势薇1.历史悠久,目前已是第六代。
临床研究有几十年的历史,其中学术论文两千多篇,具有该行业的权威性。
2003年和2007年都被列入欧洲高血压防治指南。
(每四年一次)袅2、用户遍及全球100多个国家,在西方已是很普及的检测设备。
莂3、康普乐检测的CF-PWV(颈-股)即大动脉弹性是国际公认的评价大动脉弹性、僵硬度的“金标准”。
蝿4、产品参数曾经荣膺“诺贝尔医学奖”。
国际、国内大量相关报道和学术论文,已得到普遍认可,在国际一类杂志发表的论文就有2000多篇。
薈5.获得美国FDA,欧洲CE等等全世界的认证。
羃6.我国卫生部指定的血管病变检查产品。
袁7.国家“十一五”科技支撑计划专用产品。
葿8.中华医学会健康管理分会指定动脉硬化检测设备。
莅9. 康普乐不仅能检测动脉硬化,还能检测心功能的参数。
例如中心动脉压,增强指数等,所以我们这个产品叫做,动脉硬化及心功能检测仪。
我们的收费标准也要比其他的动脉硬化检测仪高出一倍,因为我们不仅按照动脉硬化的收费,还增加了一个心功能的收费。
10、11、莆康普乐是检查中心动脉压的金标准,她采集的是颈动脉波形(颈动脉与心脏距离最近,波形最相类似;),12、13、芀得出中心动脉压等一些参数;除了中心动脉压,还可以采集增强指数(AIx)、射血时间参数,这些参数主要反映心功能的情况,是心、脑、肾病患者发病率的独立预测因子;具体如下:艿11.1.中心动脉压:蒇首先,中心收缩压和中心脉压增高。
蒄中心脉压的增高会增加脑血管负荷,增加中风风险羄注意:中心收缩压的这种变化可以发生在在外周收缩压没有任何改变的情况下;羀第二,会增加左心室负荷 load ( LV 负荷)。
蒈左心室负荷的增加会加速左室容积的加大,加重左室肥大。
薃第三,在关键的舒张期,冠脉的灌注压降低了,增加了心肌缺血的风险。
莃结论: 动脉僵硬度的增高独立增加了这三种主要心血管后果的风险螀11.2.增强指数:反映血管僵硬度,心脏后负荷会增加,AIx是终末期肾病(ESRF)病人心血管发病率和死亡率的独立预测因子。
