串口通信的基本原理详解

windows与android usb串口通信原理一、引言随着移动设备的普及，Android操作系统成为了最为主流的移动操作系统之一。

而在软硬件设备之间进行通信的需求也越来越高。

本文将介绍Windows与Android系统通过USB串口进行通信的原理。

二、USB串口通信概述USB串口通信是将数据通过串口进行传输的一种方式。

USB （Universal Serial Bus）是一种常见的计算机外设接口，而串口作为传统的通信接口之一，在一些设备中仍然得到广泛应用。

通过USB串口通信，可以实现不同设备之间的数据传输和通信。

三、Windows与Android USB串口通信原理1. USB驱动安装：在Windows平台上，如果需要与Android设备进行USB串口通信，首先需要确保系统已经安装了相应的驱动程序。

一般情况下，当连接一个支持USB串口通信的Android设备时，Windows系统会自动安装驱动程序。

但如果系统无法自动安装所需的驱动程序，用户需要手动安装驱动。

2. Android设备USB配置：为了确保Android设备能够以USB串口模式工作，需要在系统设置中进行相应的配置。

用户需要前往设备的设置菜单，并启用“开发者选项”。

在“开发者选项”中，打开“USB调试”和“USB串口调试”选项。

3. 应用程序通信：一旦安装了必要的驱动程序并进行了相关的设备配置，用户可以通过编写应用程序来实现Windows与Android之间的USB串口通信。

在Windows平台上，用户可以使用开发工具如Visual Studio来编写应用程序。

而在Android平台上，用户可以通过Android Studio等工具进行开发。

4. USB设备连接与数据传输：通过USB接口连接Windows计算机与Android设备，并确保设备处于串口调试模式下。

在应用程序中，用户可以使用相应的API来实现USB串口通信。

通过这些API，用户可以完成如打开串口、读取数据、写入数据等操作。

linux下的串⼝通信原理及编程实例linux下的串⼝通信原理及编程实例⼀、串⼝的基本原理1 串⼝通讯串⼝通讯(Serial Communication)，是指外设和计算机间，通过数据信号线、地线等，按位进⾏传输数据的⼀种通讯⽅式。

串⼝是⼀种接⼝标准，它规定了接⼝的电⽓标准，没有规定接⼝插件电缆以及使⽤的协议。

2 串⼝通讯的数据格式 ⼀个字符⼀个字符地传输，每个字符⼀位⼀位地传输，并且传输⼀个字符时，总是以“起始位”开始，以“停⽌位”结束，字符之间没有固定的时间间隔要求。

每⼀个字符的前⾯都有⼀位起始位(低电平)，字符本⾝由7位数据位组成，接着字符后⾯是⼀位校验位(检验位可以是奇校验、偶校验或⽆校验位)，最后是⼀位或⼀位半或⼆位停⽌位，停⽌位后⾯是不定长的空闲位，停⽌位和空闲位都规定为⾼电平。

实际传输时每⼀位的信号宽度与波特率有关，波特率越⾼，宽度越⼩，在进⾏传输之前，双⽅⼀定要使⽤同⼀个波特率设置。

3 通讯⽅式单⼯模式（Simplex Communication）的数据传输是单向的。

通信双⽅中，⼀⽅固定为发送端，⼀⽅则固定为接收端。

信息只能沿⼀个⽅向传输，使⽤⼀根传输线。

半双⼯模式（Half Duplex）通信使⽤同⼀根传输线，既可以发送数据⼜可以接收数据，但不能同时进⾏发送和接收。

数据传输允许数据在两个⽅向上传输，但是，在任何时刻只能由其中的⼀⽅发送数据，另⼀⽅接收数据。

因此半双⼯模式既可以使⽤⼀条数据线，也可以使⽤两条数据线。

半双⼯通信中每端需有⼀个收发切换电⼦开关，通过切换来决定数据向哪个⽅向传输。

因为有切换，所以会产⽣时间延迟，信息传输效率低些。

全双⼯模式（Full Duplex）通信允许数据同时在两个⽅向上传输。

因此，全双⼯通信是两个单⼯通信⽅式的结合，它要求发送设备和接收设备都有独⽴的接收和发送能⼒。

在全双⼯模式中，每⼀端都有发送器和接收器，有两条传输线，信息传输效率⾼。

显然，在其它参数都⼀样的情况下，全双⼯⽐半双⼯传输速度要快，效率要⾼。

plc串口通信协议PLC串口通信协议。

PLC（可编程逻辑控制器）是一种用于自动化控制系统的特殊计算机，它可以控制各种生产设备和生产过程。

而串口通信协议则是PLC与外部设备进行数据交换的重要方式之一。

本文将介绍PLC串口通信协议的基本原理、常见协议类型以及应用实例。

一、基本原理。

PLC串口通信协议是指PLC通过串行接口与外部设备进行数据通信的规则和约定。

在进行串口通信时，PLC需要遵循一定的通信协议，以确保数据能够准确、稳定地传输。

通常情况下，PLC串口通信协议包括数据帧格式、通信速率、校验方式等内容。

1. 数据帧格式。

数据帧格式是指在串口通信中，数据传输时所采用的数据格式。

通常情况下，数据帧格式包括起始位、数据位、停止位等内容。

PLC在进行串口通信时，需要根据外部设备的要求，设置相应的数据帧格式，以确保数据能够被正确解析和识别。

2. 通信速率。

通信速率是指在串口通信中，数据传输的速度。

通信速率通常以波特率（Baud rate）来表示，常见的波特率包括9600、19200、38400等。

在进行PLC串口通信时，需要确保PLC与外部设备的通信速率一致，以确保数据能够准确地传输。

3. 校验方式。

校验方式是指在串口通信中，对数据进行校验的方式。

常见的校验方式包括奇偶校验、CRC校验等。

通过校验方式，可以确保数据在传输过程中不会发生错误，提高数据传输的可靠性。

二、常见协议类型。

在PLC串口通信中，常见的协议类型包括Modbus协议、Profibus协议、RS-232协议等。

这些协议都是为了满足不同领域、不同设备之间的通信需求而设计的，每种协议都有其特定的应用场景和通信规范。

1. Modbus协议。

Modbus协议是一种通用的串口通信协议，广泛应用于工业自动化领域。

它采用主从结构，支持多点通信，能够实现PLC与外部设备之间的数据交换和控制。

2. Profibus协议。

Profibus协议是一种用于工业自动化领域的现场总线通信协议，能够实现PLC与传感器、执行器等设备之间的数据交换和通信。

readfile串口原理
串口通信是一种用于在计算机或其他设备之间传输数据的常见方式。

readfile函数通常是用于在Windows平台上从串口读取数据的函数之一。

串口通信使用串行接口来传输数据，这意味着每个位都按顺序发送。

现在让我从多个角度来解释串口通信的原理和readfile函数的作用。

首先，串口通信使用串行接口传输数据，这意味着数据位按照顺序一个接一个地发送。

串口通信通常涉及两个设备，一个充当发送方，另一个充当接收方。

发送方将数据转换为串行数据流，并通过一根线路发送给接收方。

接收方接收到数据后，将其转换回并还原为原始数据。

串口通信通常涉及一些重要的参数，例如波特率（波特率决定了数据传输速度）、数据位（决定了每个字节的位数）、校验位（用于验证数据的正确性）、停止位（用于指示数据传输的结束）等。

这些参数需要在通信双方进行配置，以确保数据能够正确地传输和解析。

readfile函数是在Windows平台上用于从串口读取数据的函数
之一。

它允许应用程序从串口接收数据，并将其存储到指定的缓冲区中。

使用readfile函数需要指定串口句柄、缓冲区以及要读取的字节数等参数。

通过调用readfile函数，应用程序可以从串口接收数据，并进行进一步的处理和分析。

总之，串口通信是一种常见的数据传输方式，readfile函数是在Windows平台上用于从串口读取数据的函数之一。

通过理解串口通信的原理和readfile函数的作用，我们可以更好地理解和应用串口通信技术。

希望这些解释能够帮助你更好地理解串口通信和readfile函数的工作原理。

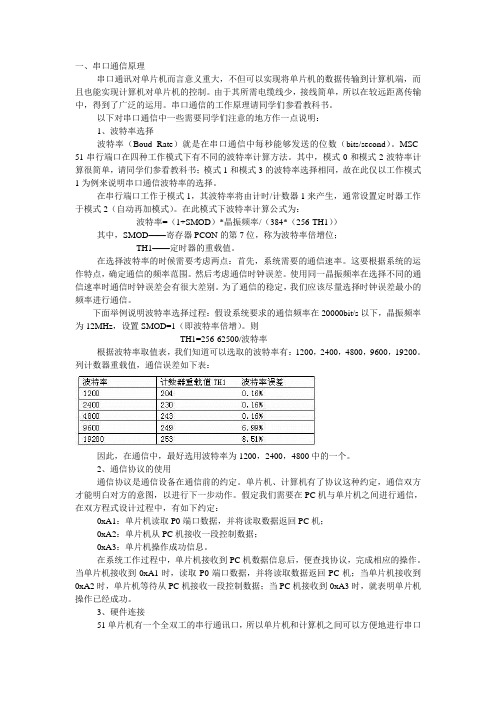

一、串口通信原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。

由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。

串口通信的工作原理请同学们参看教科书。

以下对串口通信中一些需要同学们注意的地方作一点说明：1、波特率选择波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。

MSC- 51串行端口在四种工作模式下有不同的波特率计算方法。

其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。

在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。

在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1））其中，SMOD——寄存器PCON的第7位，称为波特率倍增位；TH1——定时器的重载值。

在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。

这要根据系统的运作特点，确定通信的频率范围。

然后考虑通信时钟误差。

使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。

为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。

下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。

则TH1=256-62500/波特率根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。

列计数器重载值，通信误差如下表：因此，在通信中，最好选用波特率为1200，2400，4800中的一个。

2、通信协议的使用通信协议是通信设备在通信前的约定。

单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。

假定我们需要在PC机与单片机之间进行通信，在双方程式设计过程中，有如下约定：0xA1：单片机读取P0端口数据，并将读取数据返回PC机；0xA2：单片机从PC机接收一段控制数据；0xA3：单片机操作成功信息。

bluetoothserial蓝牙串口通信原理BluetoothSerial蓝牙串口通信原理1. 什么是BluetoothSerial蓝牙串口通信BluetoothSerial蓝牙串口通信是一种在蓝牙设备之间建立串口连接进行数据传输的通信方式。

它通过模拟传统的串行通信协议，使不同设备之间能够直接进行数据交换。

2. 蓝牙串口通信的基本原理蓝牙串口通信的基本原理是通过蓝牙技术建立起设备之间的无线连接，然后使用串行通信协议进行数据传输。

具体步骤如下： - 设备发现和配对：首先，蓝牙设备需要进行发现和配对，以建立连接。

设备发现是通过蓝牙模块发送探测信号，接收周围设备的响应来实现的。

配对则是通过交换设备的安全密钥以确保通信的安全性。

- 建立连接：经过配对后，蓝牙设备之间会建立起一条连接。

连接的建立需要设备之间相互识别和建立信任关系。

- 串行通信数据传输：一旦连接建立，蓝牙设备之间可以通过串行通信协议（如RS-232）进行数据传输。

这意味着数据可以按照顺序逐个比特地传输。

3. BluetoothSerial蓝牙串口通信的协议BluetoothSerial蓝牙串口通信采用了一种特殊的串行通信协议，即RFCOMM（Radio Frequency Communications）。

RFCOMM协议在蓝牙设备之间建立虚拟的串行端口，并在这些端口之间进行数据传输。

RFCOMM协议使用了一个称为L2CAP的底层协议来提供数据分段和重新组装的功能。

同时，RFCOMM也提供了多通道的支持，可以在同一设备之间同时建立多个串行通信通道。

4. BluetoothSerial蓝牙串口通信的应用BluetoothSerial蓝牙串口通信在各种设备和场景中得到广泛应用。

以下是一些常见的应用案例： - 蓝牙耳机和音箱：允许用户通过蓝牙连接手机或其他音频源，无线听取音乐和通话。

- 蓝牙打印机：实现手机或电脑与打印机之间的无线数据传输和打印功能。

sci串口通信原理-回复SCI（串行通信接口）是一种常见的串口通信协议，被广泛应用于各种电子设备中。

在本文中，我们将一步一步回答关于SCI串口通信原理的问题，包括它的工作原理、常见的应用场景以及一些技术细节。

首先，让我们来了解SCI串口通信的工作原理。

SCI是一种串行通信接口，它通过使用单一的线路来传输数据。

这条线路被分为两个方向，一个用于传输数据（TX），一个用于接收数据（RX）。

通过在这两个方向上的电位变化，可以实现数据的传输。

SCI串口通信一般使用异步传输模式，即数据按照一个位一个位地传输，每个位之间使用起始位和停止位进行分隔。

在SCI串口通信中，每个数据位通常是8位或9位。

其中，8个数据位中的7个用于传输数据的真正内容，而最高位为校验位。

校验位有助于检测数据传输错误，提高数据传输的可靠性。

在接收端，接收器会比对接收到的校验位和传输过程中计算得到的校验位，以检测并纠正任何可能的错误。

除了数据位外，SCI串口通信还使用两个控制信号：RTS（请求发送）和CTS（清除发送）。

RTS信号由发送端控制，用于请求发送数据。

而CTS 信号由接收端控制，用于指示接收端是否准备好接收数据。

这两个控制信号的使用可以有效地控制数据的传输速率，避免数据传输丢失或溢出的情况发生。

SCI串口通信可以应用于多种场景中。

例如，它常用于个人电脑与其他外部设备之间的通信，如打印机、调制解调器、数码相机等。

此外，它还可以用于嵌入式系统中，如工业自动化、机器人控制、仪器仪表等。

由于SCI串口通信具有简单、可靠、成本低廉等特点，因此在各种场景下都有广泛的应用。

在SCI串口通信中，还有一些技术细节需要考虑。

首先是波特率的选择，波特率表示数据传输速度，常用的波特率有9600、19200、38400等。

选择合适的波特率能够平衡数据传输速度和系统资源的利用率。

其次是数据格式的设置，包括数据位数、校验位和停止位。

不同的应用场景可能需要不同的数据格式设置，需要根据具体需求进行调整。

单片机的双机串口通信原理单片机的双机串口通信原理是通过串口连接两个单片机，使它们能够进行数据的传输和通信。

串口是一种常见的通信方式，它使用两条信号线进行数据的传输：一条是串行数据线（TXD），用于发送数据；另一条是串行接收线（RXD），用于接收数据。

通过串口通信，两个单片机可以进行双向的数据传输，实现信息的互相交流和共享。

在双机串口通信中，一台单片机充当主机（Master），另一台单片机充当从机（Slave）。

主机负责发起通信请求并发送数据，从机负责接收并响应主机发送的数据。

通信过程中，主机和从机需要遵守相同的协议和通信规则，以确保数据的正确和可靠传输。

双机串口通信的主要步骤如下：1. 端口初始化：在双机串口通信开始之前，两台单片机的串口端口需要初始化。

主机和从机需要设置相同的波特率（Baud Rate），数据位数（Data Bits）、停止位数（Stop Bits）和校验方式（Parity Bit），确保两台单片机之间的通信能够正常进行。

2. 数据发送：主机将要发送的数据写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给从机。

主机发送完所有数据位后，等待从机的响应。

3. 数据接收：从机通过串口接收线路接收主机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待从机的处理。

4. 数据处理：从机接收到主机发送的数据后，根据通信协议和通信规则进行数据处理。

从机可能需要对数据进行校验、解析和执行相应的操作，然后将处理结果写入到串口发送寄存器中，以供主机进行相应的处理。

5. 响应发送：从机将处理结果写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给主机。

从机发送完所有数据位后，等待主机的进一步操作。

6. 数据接收：主机通过串口接收线路接收从机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待主机的处理。

7. 数据处理：主机接收到从机发送的数据后，根据通信协议和通信规则进行数据处理。

简述串口的工作原理及应用1. 串口的工作原理串口（Serial Port）是一种用于在计算机和外部设备之间进行数据传输的通信接口。

其工作原理是通过发送和接收串行数据流进行通信，其中串行数据流由单个位按照一定的时钟速率传输。

具体来说，串口通信使用一对数据线（发送线和接收线）和一对控制线（发送控制线和接收控制线）。

发送线用于将数据从发送端发送到接收端，接收线用于将数据从接收端发送到发送端。

发送控制线与发送线相配合，用于发送端发送数据的同步和控制信号；接收控制线与接收线相配合，用于接收端接收数据的同步和控制信号。

串口通信中使用的传输协议包括UART（Universal AsynchronousReceiver/Transmitter）和USART（Universal Synchronous/Asynchronous Receiver/Transmitter）。

UART是一种异步传输模式，它不需要时钟信号进行同步，通过每个数据帧首部的起始位和终止位进行帧的同步和识别。

USART则是一种同时支持异步和同步传输模式的串口通信协议。

2. 串口的应用串口广泛应用于各种领域，包括计算机通信、嵌入式系统、物联网等。

下面列举一些典型的串口应用：•计算机通信：串口用于计算机与外部设备之间的数据传输，如串口打印机、串口鼠标、串口调制解调器。

此外，在计算机网络通信中，串口也被用于串行通信对接口（Serial Communication Interface）。

•嵌入式系统：嵌入式系统中的很多设备都使用串口进行数据的输入和输出，如嵌入式打印机、嵌入式传感器、嵌入式单片机等。

通过串口，嵌入式系统可以与计算机或其他嵌入式系统进行数据的交互和控制。

•物联网：物联网中的各种设备和传感器通常采用串口进行数据传输。

例如，智能家居系统中的传感器节点通过串口将数据发送给网关设备，实现智能控制和数据监测。

•工业自动化：在工业自动化领域，串口常用于连接PLC （Programmable Logic Controller，可编程逻辑控制器）和其他设备，用于实现设备之间的通信和数据交换。

串口双机uart通信的工作原理串口通信是一种常见的通信方式，它通过串行通信将数据传输到另一个设备中。

串口通信可以使用不同的物理连接方式，例如RS-232、RS-485和UART等，本文将重点介绍串口双机UART通信的工作原理。

UART是通用异步收发传输器的缩写，它使用两线制进行全双工通信，一根线用于发送数据，另一根线用于接收数据。

UART通过发送和接收数据包，将信息传输到两个设备之间。

在串口双机通信中，两个设备都需要配置成UART模式，以便进行双向通信。

串口双机UART通信的工作原理如下：1.首先，两个设备必须连接到同一个串口，以便进行通信。

每个设备都必须配置为UART模式，并设置相同的波特率、停止位和校验位。

2.一旦两个设备都准备好了，它们就可以开始通过UART通信来交换数据包。

每个数据包都包含了数据和特定的控制字符，例如起始位、停止位和校验位等。

3.当一个设备要向另一个设备发送数据时，它会将数据包发送到UART发送缓冲区中，然后开始发送数据。

一旦数据被发送出去，接收设备将数据包从UART接收缓冲区中读取，并按照特定的协议处理数据包。

如果数据包正确无误，接收设备会向发送设备发送确认信号，告诉它可以继续发送数据。

4.如果发送设备收到确认信号，它会继续发送数据，直到所有数据都被发送完毕。

如果接收设备发现数据包有错误，它会向发送设备发出拒绝信号，告诉它重新发送数据。

5.一旦所有数据都被发送完成，整个过程就结束了。

两个设备可以继续进行其他操作，例如重新发送数据或等待新的数据包。

串口双机UART通信具有简单、可靠、稳定等特点。

它被广泛应用于各种设备之间的通信，例如计算机、电视、手机、家电等。

在实际应用中，我们需要根据不同的要求选择合适的波特率、数据位、停止位、校验位等参数，以确保通信的稳定和可靠。

总之，串口双机UART通信是一种成熟的通信方式，它通过简单的物理连接和软件协议，实现了设备之间的数据交换。

对于需要进行串口通信的应用来说，串口双机UART通信是一个非常不错的选择。
