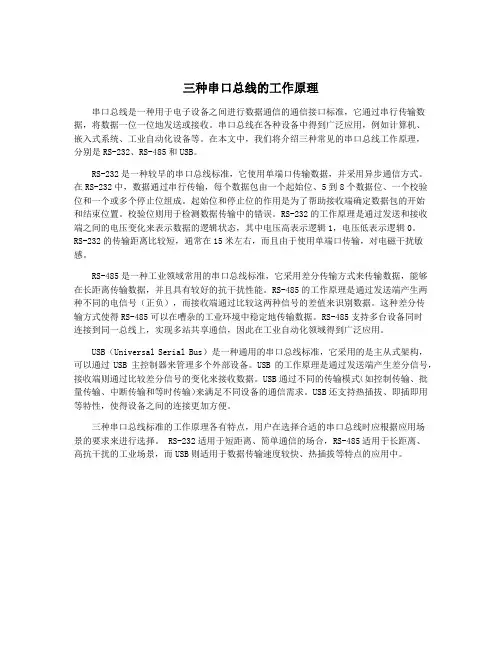

三种串口总线的工作原理
串口总线是计算机系统中常见的一种数据传输接口,它可以连接各种外部设备,例如打印机、调制解调器、键盘等。常见的串口总线包括RS-232、RS-485和USB,它们各自具有不同的工作原理和特点。下面将介绍这三种串口总线的工作原理。
一、RS-232串口总线的工作原理
RS-232是一种最早被广泛使用的串行通信接口标准,它采用异步通信模式,在传输数据的同时还包括了同步和错误检测。RS-232总线通常使用DB9或DB25接口连接,它可实现最大距离为50英尺的通信距离。RS-232总线的工作原理主要包括以下几个方面:
1. 电压级别:RS-232总线使用不同的电压级别来表示逻辑“1”和“0”。通常,+3至+15V表示逻辑“0”,-3至-15V表示逻辑“1”。
2. 异步传输:RS-232总线使用异步传输模式,数据的传输不需要时钟信号,而是通过起始位和停止位来同步数据的传输。
3. 数据帧格式:RS-232总线使用8位数据位、1位起始位和1至2位停止位的数据帧格式。
4. 错误检测:RS-232总线可通过奇偶校验位来实现基本的错误检测。
二、RS-485串口总线的工作原理
RS-485是一种差分传输的串行通信标准,它可以实现长距离传输和多点通信。RS-485总线的工作原理主要包括以下几个方面:
1. 差分传输:RS-485总线使用两根信号线进行数据传输,一个是正向信号线A,一个是负向信号线B。这种差分传输可以减少电磁干扰,提高通信的稳定性和可靠性。
2. 多点通信:RS-485总线可以连接最多32个接收器和一个发射器,实现多点通信。它采用了半双工通信模式,因此数据的发送和接收是分开进行的。
3. 数据帧格式:RS-485总线通常使用8位数据位、1位起始位和1至2位停止位的数据帧格式,与RS-232相似。
4. 驱动能力:RS-485总线具有很强的驱动能力,可以支持较大的传输距离和多个设备的连接。
三、USB串口总线的工作原理
USB是一种通用的串行总线标准,它可以连接各种外部设备,并且具有热插拔和即插即用的特性。USB总线的工作原理主要包括以下几个方面:
1. 主从结构:USB总线采用主从结构,主要包括主机和外设。主机控制数据的传输和通信流程,而外设则负责提供相应的功能。
2. 插拔式连接:USB总线支持热插拔功能,用户可以在不关闭计算机的情况下插拔USB设备,而无需重启系统即可识别新连接的设备。
3. 数据传输模式:USB总线采用异步、同步和等待通知传输模式,可以根据不同的数据传输需求来选择不同的模式。
4. 数据速率:USB总线可以支持不同的数据传输速率,从低速的1.5Mbps到高速的480Mbps,甚至更高。
总结:以上是关于RS-232、RS-485和USB三种串口总线的工作原理的介绍,它们各自采用了不同的传输方式、数据格式和特点,在不同的应用场景中有各自的优缺点。通过对这些串口总线工作原理的了解,可以更好地选择适合自己应用的通信接口并进行相应的设计和开发工作。
