串行通信原理与应用

一、实验目的1. 理解串行通讯的基本原理及通信方式。

2. 掌握串行通讯的硬件设备和软件实现方法。

3. 学会使用串行通讯进行数据传输。

4. 通过实验，加深对单片机串行口工作原理和程序设计的理解。

二、实验原理串行通讯是指将数据一位一位地按顺序传送的通信方式。

与并行通讯相比，串行通讯的通信线路简单，成本低，适用于远距离通信。

串行通讯主要有两种通信方式：异步通信和同步通信。

1. 异步通信异步通信中，每个字符之间没有固定的时钟同步，而是通过起始位和停止位来标识字符的开始和结束。

每个字符由起始位、数据位、奇偶校验位和停止位组成。

2. 同步通信同步通信中，数据传输过程中有固定的时钟同步信号，发送方和接收方通过同步时钟来保证数据传输的准确性。

三、实验设备1. 单片机最小系统教学实验模块2. 数码管显示模块3. 串行数据线4. 电脑四、实验内容1. 单片机串行口初始化首先，我们需要对单片机串行口进行初始化，包括设置波特率、通信方式、数据位、停止位等。

2. 数据发送在单片机程序中，编写数据发送函数，将数据通过串行口发送出去。

3. 数据接收编写数据接收函数，从串行口接收数据。

4. 数据显示将接收到的数据通过数码管显示出来。

5. 双机通信通过两套单片机实验模块，实现双机通信。

一台单片机作为发送方，另一台单片机作为接收方。

五、实验步骤1. 将单片机最小系统教学实验模块和数码管显示模块连接到电脑上。

2. 编写单片机程序，初始化串行口，并设置波特率、通信方式、数据位、停止位等。

3. 编写数据发送函数，将数据通过串行口发送出去。

4. 编写数据接收函数，从串行口接收数据。

5. 编写数据显示函数，将接收到的数据通过数码管显示出来。

6. 编写双机通信程序，实现两台单片机之间的通信。

7. 将程序下载到单片机中，进行实验。

六、实验结果与分析1. 通过实验，成功实现了单片机串行口的初始化、数据发送、数据接收和数据显示。

2. 成功实现了双机通信，两台单片机之间可以相互发送和接收数据。

双机之间的串行通信设计随着计算机技术的快速发展，双机之间的串行通信变得越来越重要。

无论是在数据传输、系统控制还是协同处理方面，双机之间的串行通信都扮演着关键角色。

本文将探讨双机之间的串行通信设计，包括串行通信的原理、串行通信的应用、串行通信的优势以及设计双机之间串行通信的步骤。

一、串行通信的原理串行通信是一种逐位传输数据的通信方式。

在双机之间的串行通信中，一台机器将数据一位一位地发送给另一台机器，接收方接收到数据后将其重新组装为完整的信息。

串行通信常用的协议有RS-232、RS-485、SPI等。

二、串行通信的应用1.数据传输：双机之间通过串行通信传输大量数据，例如在两台计算机之间传输文件、传输实时音视频数据等。

2.系统控制：双机之间通过串行通信进行系统控制，例如一个机器向另一个机器发送指令，控制其执行特定的任务。

3.协同处理：双机之间通过串行通信进行协同处理，例如在分布式系统中，各个节点之间通过串行通信共同完成复杂的任务。

三、串行通信的优势相比于并行通信，双机之间的串行通信具有以下几个优势：1.传输距离更远：串行通信可以在较长的距离上进行数据传输，而并行通信受到信号干扰和传输线损耗的限制。

2.更少的传输线：串行通信只需要一条传输线，而并行通信需要多条传输线。

3.更快的速度：串行通信在同等条件下具有更快的传输速度，因为每一位数据传输所需的时间更短。

4.更可靠的传输：串行通信可以通过校验位等方式来保证数据传输的可靠性。

四、设计双机之间串行通信的步骤设计双机之间的串行通信需要经过以下几个步骤：1.确定通信协议：首先需要确定双机之间的通信协议，例如RS-232、RS-485等。

不同的通信协议有着不同的特点和适用范围，需要根据具体的应用需求进行选择。

2.确定物理连接方式：根据通信协议的选择，确定双机之间的物理连接方式，例如使用串口线连接、使用网络连接等。

3.确定数据传输格式：确定数据传输的格式，包括数据的编码方式、数据的起始位和停止位等。

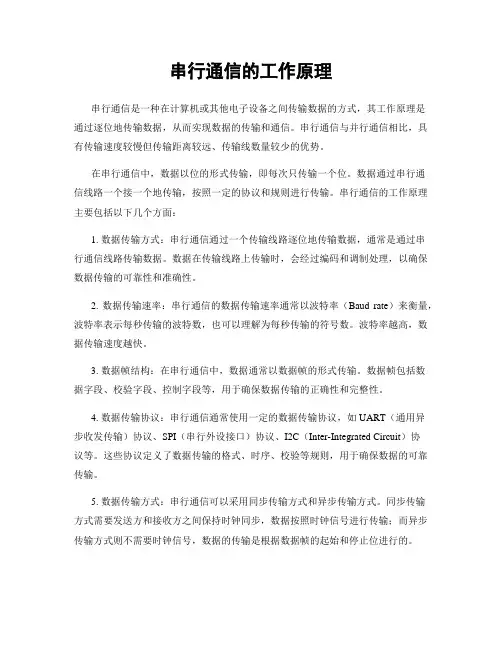

串行通信的工作原理串行通信是一种在计算机或其他电子设备之间传输数据的方式，其工作原理是通过逐位地传输数据，从而实现数据的传输和通信。

串行通信与并行通信相比，具有传输速度较慢但传输距离较远、传输线数量较少的优势。

在串行通信中，数据以位的形式传输，即每次只传输一个位。

数据通过串行通信线路一个接一个地传输，按照一定的协议和规则进行传输。

串行通信的工作原理主要包括以下几个方面：1. 数据传输方式：串行通信通过一个传输线路逐位地传输数据，通常是通过串行通信线路传输数据。

数据在传输线路上传输时，会经过编码和调制处理，以确保数据传输的可靠性和准确性。

2. 数据传输速率：串行通信的数据传输速率通常以波特率（Baud rate）来衡量，波特率表示每秒传输的波特数，也可以理解为每秒传输的符号数。

波特率越高，数据传输速度越快。

3. 数据帧结构：在串行通信中，数据通常以数据帧的形式传输。

数据帧包括数据字段、校验字段、控制字段等，用于确保数据传输的正确性和完整性。

4. 数据传输协议：串行通信通常使用一定的数据传输协议，如UART（通用异步收发传输）协议、SPI（串行外设接口）协议、I2C（Inter-Integrated Circuit）协议等。

这些协议定义了数据传输的格式、时序、校验等规则，用于确保数据的可靠传输。

5. 数据传输方式：串行通信可以采用同步传输方式和异步传输方式。

同步传输方式需要发送方和接收方之间保持时钟同步，数据按照时钟信号进行传输；而异步传输方式则不需要时钟信号，数据的传输是根据数据帧的起始和停止位进行的。

总的来说，串行通信的工作原理是通过逐位传输数据，通过数据传输线路、数据传输方式、数据帧结构、数据传输协议等多个方面的配合，实现数据的传输和通信。

串行通信在计算机、通信、工业控制等领域广泛应用，是现代电子设备数据传输的重要方式。

CAN的工作原理CAN（Controller Area Network）是一种串行通信协议，广泛应用于汽车、工业控制和其他领域。

CAN的工作原理是通过差分信号传输数据，实现高速、可靠的通信。

本文将从CAN的基本原理、数据传输、错误处理、帧格式和应用领域等方面进行详细介绍。

一、CAN的基本原理1.1 CAN总线结构：CAN总线由两根信号线组成，分别是CAN_H和CAN_L，通过这两根信号线进行数据传输。

1.2 差分信号传输：CAN使用差分信号传输数据，即在CAN_H和CAN_L之间传输相反的信号，以减少干扰和提高抗干扰能力。

1.3 环状拓扑结构：CAN总线采用环状拓扑结构，所有节点通过总线连接在一起，实现节点之间的通信。

二、数据传输2.1 帧格式：CAN数据传输采用帧格式，包括起始位、帧类型、数据段、CRC 校验和结束位等字段。

2.2 传输速率：CAN总线的传输速率通常为1Mbps，根据实际需求可调整传输速率。

2.3 数据传输方式：CAN支持两种数据传输方式，分别是标准帧和扩展帧，用于传输不同长度的数据。

三、错误处理3.1 错误检测：CAN总线具有强大的错误检测和纠正能力，能够检测出传输过程中的错误，并进行相应处理。

3.2 错误标识：CAN在传输过程中会生成错误标识，用于标识出错的节点和错误类型，以便及时处理。

3.3 错误处理机制：CAN采用重发机制和错误帧处理机制，确保数据传输的可靠性和稳定性。

四、帧格式4.1 标准帧：标准帧包括11位标识符，用于传输短数据，适合于实时性要求不高的应用场景。

4.2 扩展帧：扩展帧包括29位标识符，用于传输长数据，适合于实时性要求高的应用场景。

4.3 过滤机制：CAN支持过滤机制，可以根据标识符过滤接收的数据，提高数据传输的效率和准确性。

五、应用领域5.1 汽车行业：CAN在汽车行业广泛应用，用于车载电子系统之间的通信，如发动机控制、仪表盘显示、车载娱乐系统等。

5.2 工业控制：CAN在工业控制领域被广泛应用，用于PLC、传感器、执行器等设备之间的通信，实现自动化生产。

RS485通讯原理RS485是一种常用的串行通信协议，广泛应用于工业自动化领域中的远程设备监控与控制。

RS485通信原理基于差分传输技术，具有较强的抗干扰能力和可靠性。

本文将从通讯原理、硬件连接、传输特性和典型应用四个方面详细介绍RS485通信原理。

一、通讯原理RS485通信是一种点对点或多点的串行通信方式，采用平衡线路连接发送端和接收端。

在RS485总线上，可以存在多个发送设备和接收设备，并且可以选择不同的通信方式，比如单工（只能单向通信）、半双工（双向通信，但同一时间只能有一个设备发送）和全双工（双向通信，可以同时有多个设备发送）。

二、硬件连接RS485通信需要使用特定的硬件连接方式。

通常情况下，RS485总线上可以连接多个设备，每个设备都有一个接收引脚（A）、一个发送引脚（B）和一个接地引脚（G）。

设备之间的连接是通过分线器（Repeater）或者转换器（Converter）实现的。

分线器通常用于增强信号，延长传输距离，将一个输入信号分发给多个输出设备。

转换器则用于将RS232或RS422信号转换为RS485信号，使得不同类型的设备可以进行RS485通信。

在连接时，需要将所有设备的发送引脚（B）连接在一起，将所有设备的接收引脚（A）连接在一起，以形成总线结构。

同时，需要注意每个设备的接收引脚（A）和发送引脚（B）之间应使用合适的电阻进行匹配。

三、传输特性1.多点通信：RS485总线上可以连接多个设备，可以实现点对点、多点对多点等不同的通信方式。

2.抗干扰能力强：差分传输技术使得RS485通信能够有效抵抗来自电磁干扰和噪声的影响，提高通信的可靠性。

3.传输距离远：RS485通信可以实现传输距离较远，通常可以达到1200米以上，可以满足较远设备之间的通信需求。

4.传输速率高：RS485通信支持多种通信速率，可以根据具体的应用需求选择合适的速率。

5.点对点通信：RS485通信可以实现点对点通信，保证通信的稳定性和可靠性。

can通信基础知识讲解Can通信是一种常见的通信协议，广泛应用于汽车领域。

本文将从Can通信的基础知识入手，介绍Can通信的原理、特点以及应用。

一、Can通信的原理Can通信是Controller Area Network的缩写，即控制器局域网。

它是一种串行通信协议，主要用于在汽车电子系统中传输数据。

Can通信采用差分信号传输，通过两根线（Can_High和Can_Low）来实现数据的收发。

Can_High和Can_Low的电平差异表示二进制数据的0和1。

Can通信采用非归零编码，即数据在传输过程中不会回到零电平，从而减少了传输中的干扰。

二、Can通信的特点1. 高可靠性：Can通信采用冗余校验机制，即每个数据帧都包含有校验和。

接收端在接收到数据帧后会对校验和进行验证，从而保证数据的可靠性。

2. 高效性：Can通信采用了事件触发的方式，只有在需要发送数据时才进行通信，减少了通信的时间开销。

3. 可扩展性：Can通信支持多个节点之间的通信，节点数量可以灵活扩展。

4. 抗干扰性强：Can通信采用差分信号传输，能够有效抵抗电磁干扰和噪声干扰。

5. 实时性好：Can通信的传输速率较快，能够满足实时性的要求。

三、Can通信的应用Can通信广泛应用于汽车领域，主要用于实现汽车内部各个电子控制单元（ECU）之间的通信。

以下是Can通信在汽车领域的一些典型应用：1. 发动机控制单元（ECU）之间的通信：Can通信用于发动机控制单元与其他ECU之间的数据交换，如发动机转速、油耗等数据的传输。

2. 制动系统的控制：Can通信用于制动系统的各个部件之间的通信，如制动踏板、制动盘、制动液位等数据的传输。

3. 车身电子系统的控制：Can通信用于车身电子系统中各个部件之间的通信，如车门、车窗、天窗等设备的控制。

4. 安全系统的控制：Can通信用于安全系统中的各个部件之间的通信，如安全气囊、防抱死制动系统等设备的控制。

四、Can通信的发展趋势Can通信作为一种可靠、高效的通信协议，已经在汽车领域得到广泛应用。

I2C的原理与应用I2C（Inter-Integrated Circuit）是一种串行通信协议，由飞利浦公司于1980年代开发，用于在数字电子系统中连接各个芯片。

它主要使用两根线进行通信，即SDA（Serial Data Line，串行数据线）和SCL （Serial Clock Line，串行时钟线），同时支持多主机和多从机的通信方式。

I2C协议被广泛应用于各种数字设备的互连，包括传感器、存储器、协处理器等。

I2C的通信原理如下：1.总线结构：I2C总线包含一个主机和多个从机。

主机负责控制总线，并发起数据传输请求；从机等待主机发送命令，并根据命令执行相应操作。

2.时序：I2C总线上的通信需要依靠时钟信号进行同步。

主机通过时钟信号SCL驱动数据传输。

数据线SDA上的数据在时钟信号的上升沿或下降沿进行采样和发送。

3.起始和停止位置：数据传输始于主机发送一个起始信号，结束于主机发送一个停止信号。

起始信号通知所有从机总线上的数据传输即将开始；停止信号表示数据传输已经结束。

4.地址与数据传输：在起始信号之后，主机发送一个地址帧给从机。

地址帧的最高位表示读写操作，从机通过地址帧判断自身是否为数据传输的对象，并相应地进行操作。

主机可以在同一个传输过程中多次发送数据，并且可以从一个从机读取多个字节的数据。

I2C的应用广泛，以下是一些常见的应用领域：1.传感器：I2C通信协议在许多传感器和芯片中得到应用，例如加速度计、陀螺仪、温度传感器和压力传感器等。

这些传感器通过I2C协议与主处理器进行通信，并将采集到的数据传输到主处理器进行处理。

2. 存储器：I2C接口也广泛应用于存储器设备，如EEPROM （Electrically Erasable Programmable Read-Only Memory）和FRAM （Ferroelectric Random Access Memory）。

这些存储器设备可以通过I2C总线进行读写操作，从而存储和检索数据。

uart原理详解UART，全称为Universal Asynchronous Receiver/Transmitter，是一种常见的串行通信协议。

它是一种简单、可靠且广泛使用的通信方式，被广泛应用于各种设备和系统中。

UART的原理是通过串行传输数据来实现通信。

串行通信是一种逐位传输数据的方式，与之相对的是并行通信，即同时传输多个位。

串行通信可以节省通信线路的数量，提高通信效率。

UART通信由两个主要的组成部分组成：接收器（Receiver）和发送器（Transmitter）。

接收器负责从外部接收数据，而发送器负责将数据发送到外部。

在UART通信中，数据被分为连续的位，每个位之间由一个开始位和一个或多个停止位分隔。

开始位通常是逻辑值为0的位，它的作用是告诉接收器数据的传输即将开始。

停止位通常是逻辑值为1的位，它的作用是告诉接收器数据的传输已经结束。

UART通信还包括一个波特率（Baud Rate）的概念，它指的是数据传输的速率。

波特率表示每秒钟传输的位数。

通常情况下，波特率越高，数据传输的速度越快，但也会增加传输错误的可能性。

在UART通信中，发送器和接收器之间的波特率必须是相同的，否则数据传输将会出现错误。

为了确保波特率的匹配，通常需要在通信的双方进行配置。

UART通信的优点是简单、可靠和广泛适用。

它不依赖于特定的物理层协议，可以在不同的硬件平台上使用。

此外，UART通信还可以适应不同的通信距离和数据传输速率。

总结起来，UART是一种常见的串行通信协议，通过串行传输数据来实现通信。

它由接收器和发送器组成，通过开始位和停止位分隔数据。

UART通信简单可靠，适用于各种设备和系统。

rs485通信原理通俗讲解摘要：1.RS485 通信概述2.RS485 通信原理3.RS485 通信优点4.RS485 通信缺点5.RS485 通信的应用场景正文：一、RS485 通信概述RS485 通信，全称为RS485 串行通信，是一种串行通信接口标准。

它是由美国电子工业协会（Electronic Industries Association, EIA）于1983 年发布，经过通讯工业协会（Telecommunications Industry Association, TIA）修订后命名为RS485。

RS485 通信主要用于工业控制环境中，是一种差分信号传输方式，具有较强的抗干扰性能。

二、RS485 通信原理RS485 通信采用两根通信线，通常用A 和B 或者D 和D-来表示。

它采用差分信号传输方式，这种传输方式具有较强的抗干扰性能，尤其在工业现场环境比较复杂、干扰比较多的情况下，采用差分方式可以有效提高通信可靠性。

在RS485 通信中，数据是串行传输的，即数据是一位一位地按顺序进行传输。

发送方将数据字符从并行转换为串行，按位发送给接收方。

接收方收到串行数据后，再将其转换为并行数据。

这种串行通信方式在仅用一根信号线的情况下完成数据传输，降低了线路成本。

三、RS485 通信优点1.抗干扰性强：RS485 通信采用差分信号传输方式，具有较强的抗干扰性能，能在复杂的工业现场环境中保持稳定的通信。

2.传输距离远：RS485 通信的最大传输距离可达1200 米，满足了工业现场中远距离通信的需求。

3.支持多节点：RS485 通信最多支持32 个节点，适用于工业现场中多设备、多系统互联的需求。

4.传输速率适中：RS485 通信的传输速率适中，一般在几十kb/s 至几百kb/s 之间，满足了工业现场中对通信速度的要求。

四、RS485 通信缺点1.通信效率较低：RS485 通信采用串行通信方式，数据传输速率较慢，尤其是在传输大量数据时，通信效率较低。

串行接口是一种数字接口，用于在计算机系统中传输数字信号或者数据。

串行接口通过一根线依次传输每个位的数据，相比并行接口，串行接口只需要一根线就可以进行数据传输，因此在一些场景中可以节省成本和空间。

本文将首先简述串行接口的工作原理，然后分别对串行接口的优点和缺点进行详细介绍。

一、串行接口的工作原理1. 数据传输串行接口通过一个个数据位的顺序传送数据，每个数据位通过一根线进行传输。

在传输时，数据被分割成一个个数据包，每个数据包由起始位、数据位、校验位和停止位组成。

这些数据包按照一定的规则经过线路传输，接收端再将这些数据包组装还原成原始数据。

而整个过程中，数据包的传输是依赖于时钟脉冲信号的。

2. 时钟信号为了确保接收端能够正确地接收和理解发送端的数据，串行接口需要一个时钟信号来进行数据的同步。

时钟信号在数据传输的过程中充当了一个重要的角色，确保发送端的数据能够被准确地读取和复原。

3. 带宽利用串行接口能够更好地利用带宽，因为它只需要一根线来进行数据传输。

在一些对带宽有限制的环境下，串行接口可以更好地满足需求。

二、串行接口的优缺点串行接口作为一种常见的数字接口，在许多设备中被广泛使用。

其优缺点如下：优点：1. 使用简单串行接口只需要一根线进行数据传输，在设计和使用上相对简单。

这对于一些资源有限的情况下尤为重要，比如在一些嵌入式系统中，串行接口能够更好地满足需要。

2. 抗干扰能力强因为串行接口只需要一根线进行数据传输，相比并行接口，串行接口在传输过程中对于干扰的抵抗能力更强。

这使得串行接口能够更好地适用于电磁干扰严重的环境。

3. 长距离传输串行接口可以支持较长的传输距离，这对于一些需要进行长距离数据传输的场景非常重要。

缺点：1. 传输速率低由于串行接口是逐位传输数据的，因此在相同条件下，它的传输速率往往比并行接口要低。

这意味着在需要进行高速数据传输的场景下，串行接口可能无法满足需求。

2. 数据传输效率低串行接口在数据传输的过程中需要进行数据包的分割和再组装，这会导致数据传输的效率较低，尤其在大批量数据传输的情形下。

串行通信实验原理序串行通信技术是一种基本的数字通信技术，它已经广泛地应用于现代的数字通信系统中。

与并行通信相比，串行通信在处理速度高、传输距离远、信号线使用少等方面具有很大的优势，因此在现代计算机内部以及计算机与外部设备之间的通信中应用广泛。

串行通信实验是理解串行通信原理和掌握串行通信应用的基本途径之一。

本文将介绍串行通信实验的原理、步骤以及注意事项，希望能够对读者在学习串行通信方面起到一定的帮助。

一、实验原理1.串行通信的基本概念串行通信是一种数据传输的方式，数据信号按照一个比特一个比特地顺序传输，每个比特之间通过同步信号进行分隔。

与之相对应的是并行通信，其数据信号在多根信号线上并行传输。

串行通信具有传输距离远、传输速度快、线路简单等优点，因此被广泛应用于各种数字通信系统中。

2.串行通信的实现串行通信的实现需要用到一些重要的电路，包括移位寄存器、同步信号发生器等。

移位寄存器用于将数据按照顺序存入、读出，并进行位移操作；同步信号发生器则用于发生用于分隔数据的同步信号，使得发送方和接收方的时序保持一致。

三、实验步骤本实验以ASM51单片机为例，演示了串行通信的应用过程。

1.硬件连接将示波器的通道1连接到P1.0引脚上，通道2连接到P3.0引脚上，波形分别对应发送数据和接收数据。

2.编写程序编写程序，对串行通信的数据发送、接收、位移等进行设置和控制，具体实现过程如下：(1) 设置移位寄存器，将需要发送的数据从高位开始存入。

(2) 设置同步信号发生器，发生用于分隔数据的同步信号。

(3) 控制寄存器进行位移操作，将数据按照顺序读出并发送。

(4) 在接收方，需要通过串行口中断方式对接收到的数据进行判断和处理。

3.实验操作按照编写的程序对硬件进行操作，发送一些测试数据，观察示波器上的波形变化，以及数据是否正确接收和处理。

四、实验注意事项1.串行通信实验需要耐心和细心，对硬件和程序进行仔细的连接和设置。

2.在传输数据时，需要保证发送方和接收方的时序保持一致，否则可能会导致数据发送失败或者数据接收错误，因此需要认真设置同步信号发生器。

简述利用串行口进行多机通信的原理串行口多机通信是一种常见的多机通信方式，它是指使用一条电缆连接多台计算机，实现它们之间的连接以及数据的交换。

它主要通过串行口进行数据传输，也就是说，它首先将发送数据转换为串行信号，然后通过电缆转发给另一台计算机，最后接收方接收到数据后将其转换为并行信号。

串行口多机通信的原理基本上与其他多机通信类似，但是它的优势在于用一根电缆就可以实现多台计算机之间的连接。

它的工作原理是，在两台计算机之间设置一个串行口，该口可以通过电缆来传输信号，发送和接收数据。

发送一端，将要发送的数据转换成串行信号，比如说，将逻辑1转换为正逻辑高电平，将逻辑0转换成正逻辑低电平，然后通过电缆输出到另一台计算机。

接收端接收到信号后，再将其转换成并行信号，即将正逻辑高电平转换为逻辑1，将正逻辑低电平转换为逻辑0，就完成了数据的传输。

串行口多机通信的传输速度比其他方式要慢，这一般与电缆的长度、数据的格式以及其他参数有关，但一般情况下，由于采用的是串行信号的传输，因此传输率不高，一般在几十Kbps到几百Kbps之间。

在采用串行口多机通信时，还需要进行相应的协议规定，以确保双方在通信过程中能够正确交换数据。

其中最常用的协议是RS-232，它是一种常用的通信协议，用于多机连接，它定义了一系列振幅、频率以及方向等参数，以实现单向或双向的数据传输。

串行口多机通信的缺点在于传输率较低，另外，如果出现故障，将会影响整体的网络运行，因为发生故障的部分将影响整体的网络效率。

因此，串行口多机通信在日常生活中还是有许多应用，比如用于简单的控制和数据采集，可以很好地解决上述问题，使得设备之间的数据交换更加高效。

总之，串行口多机通信是一种高效的多机通信方式，主要通过电缆连接两台以上的计算机，可以实现数据的发送和接收，但传输率较低，需要采用相应的协议规定，以确保通信的高效性。

芯片间串行通信
芯片间串行通信是一种在电子设备中广泛应用的通信方式。

它允许芯片之间通过单根传输线进行数据传输，从而降低了系统内部的复杂度和成本。

芯片间串行通信的工作原理是将数据按照位序列逐位传输。

在传输过程中，发送端芯片将数据逐位转换为电信号，并通过传输线将信号传输到接收端芯片。

接收端芯片则将电信号转换回数据，并进行相应的处理。

相比于并行通信，芯片间串行通信具有一些优势。

首先，由于传输线只需要一根，因此可以减少线缆的数量和长度，从而降低系统的重量和功耗。

其次，串行通信可以支持更高的数据传输速率，因为每个位可以更短时间内传输。

此外，串行通信对于数据的同步和时序要求较低，因此更容易实现。

在实际应用中，芯片间串行通信可以用于各种场景。

例如，在计算机内部，多个核心之间可以通过串行通信方式相互传输数据，从而实现高效的多核协同计算。

在通信领域，芯片间串行通信可以用于高速数据传输、网络交换设备和存储系统等各种应用中。

然而，芯片间串行通信也面临一些挑战。

首先，由于位数较多，对信号的抗干扰能力要求更高。

其次，设计和实现复杂度较高，需要考虑时序、同步和错误检测等问题。

此外，还需要考虑传输距离、功耗和成本等因素。

总结而言，芯片间串行通信是一种用于高效数据传输的通信方式，它在电子设备中发挥着重要作用。

通过降低系统的复杂度和成本，提高数据传输速率，串行通信为各种应用领域提供了更好的解决方案。

然而，为了实现可靠的通信，还需要克服一些技术和设计上的挑战。
