线路、变压器参数计算第一部分：线路一：线路参数表输电线路参数统计附页：棉线杆塔示意图垂直排列1（包棉线挂在中回路）垂直排列2（包棉线挂在中回路）垂直排列3（棉纺线挂在上回路）首先看懂线路参数表的内容：1、线路的长度2、线路的型号3、线路的排列方式4、备注内容二、线路几何均距的计算1、明确三相的排列方式及相与相间的距离水平排列、三角排列、垂直排列等…….. .A B CAB C...ABC几何均距的计算公式：Dcp=3√（AB× BC×CA）例如：AB=4.7768 mBC=5.7762 mCA=6.11248 mDcp=3√（AB× BC×CA）=3√（4.7768×5.7762×6.11248）=5.5287 m取：5.5 m三、线路等值阻抗的计算公式1、线路的电阻RR=ρ.L/S公式中：ρ---电阻率，铝为31.5（Ω.mm2/Km）、铜为18.8（Ω.mm2/Km）L---导线长度S---导线截面积2、线路的电抗X单导线：x=0.1445lg（Djj/rdz）+0.0157（Ω/km）公式中：Djj-----三相导线的几何均距（计算出来的）rdz -----每相导线的等值半径（cm）。

计算公式为rdz= ª√（r·djj ª¯ ¹）rdz= ª√（r·djj ª¯ ¹）= 1√（r·djj 1¯ ¹）= r（从书中查---分裂导线中次导线半径）分裂导线：x=0.1445lg（Djj/rdz）+0.0157/a（Ω/km）公式中：Djj-----三相导线的几何均距（计算出来的）rdz -----每相导线的等值半径（cm）。

计算公式为rdz= ª√（r·djj ª¯ ¹）a-----每相分裂导线的根数其中：rdz= ª√（r·djj ª¯ ¹）当线路为双分裂导线时a=2则：rdz= ²√（r·djj ²¯ ¹）=√（r·djj ）公式中：r -----分裂导线中次导线半径（从书中查）djj -----每相次导线间的几何均距式中：djj=σ·d=σ×400（mm）当线路为双分裂导线时σ=1公式中：σ-----次导线排列方式二分裂σ=1三分裂（正三角）σ=1三分裂（水平）σ=1.26d-----次导线距离，一般取400（mm）3、线路的阻抗Z有名值：Z=√（R²+ X²）标幺值：Z*=Z×Sj/Ucp²=0.0341公式中：Sj-----系统基准容量100MVAUcp-----平均电压，220KV为230KV、110KV为115KV、35KV为37KV10KV为10.5KV4、线路阻抗角ФФ=arctg（X/R）第二部分：变压器一、变压器参数表电力变压器参数站名：编号：投运日期：制造厂：出厂日期：型式：首先看懂线路参数表的内容：1、变压器的容量及容量比2、变压器的电压比及分头3、变压器的接线方式4、备注内容二、变压器等值阻抗的计算1、变压器的电阻值R（1）两卷变压器的电阻值RR=ΔP.Ue2.103/Se2 （Ω）公式中：R1------变压器绕组电阻值ΔP1------变压器的短路损耗值Ue------变压器高压侧额定电压Se------变压器高压侧额定容量（2）三卷变压器的电阻值R高压侧R1=ΔP1.Ue2.103/Se2 （Ω）中压侧R2=ΔP2.Ue2.103/Se2 （Ω）低压侧R3=ΔP3.Ue2.103/Se2 （Ω）公式中：R1------变压器高压侧绕组电阻值（归算到变压器高压侧）R2------变压器中压侧绕组电阻值（归算到变压器高压侧）R3------变压器低压侧绕组电阻值（归算到变压器高压侧）ΔP1------变压器高压侧绕组的短路损耗值ΔP2------变压器中压侧绕组的短路损耗值ΔP3------变压器低压侧绕组的短路损耗值Ue------变压器高压侧额定电压Se------变压器高压侧额定容量其中：ΔP1=（ΔP12 +ΔP13-ΔP23）/2ΔP2=（ΔP12 +ΔP23-ΔP12）/2ΔP3=（ΔP13 +ΔP23-ΔP12）/2公式中：ΔP1、ΔP2、ΔP13----各绕组的短路损耗ΔP12、ΔP13、ΔP23----各绕组间的短路损耗其中：ΔP12 ----高对中绕组间的短路损耗ΔP13 ----高对低绕组间的短路损耗ΔP23----中对低绕组间的短路损耗经验：计算保护定值时，由于变压器的电阻值与变压器电抗值相比小的很多，则一般只考虑变压器的电抗值，其变压器电阻值忽略不计。

线路计算使用说明本软件的输入输出均在Excel电子表中完成。

很好的利用了Excel的各种功能。

使用本程序前您首要安装Microsoft office 2000 中的Excel. 否则不能使用本程序。

1. 数据输入启动线路计算程序自动启动Excel , 在Excel中新建一个文档。

程序自动完成数据表格的初始化。

只要按着初始化的表格输入就行了，使用很简单。

注意：1，输入里程时如14+003，14+050这样的里程中间的0不能省略。

里程中间的+号可省略：如K14+003.00和14003.00是一样的。

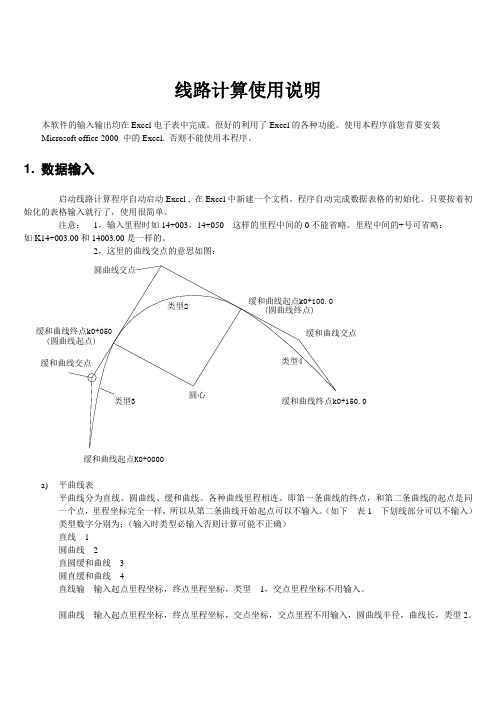

2，这里的曲线交点的意思如图：a)平曲线表平曲线分为直线、圆曲线、缓和曲线。

各种曲线里程相连。

即第一条曲线的终点，和第二条曲线的起点是同一个点，里程坐标完全一样，所以从第二条曲线开始起点可以不输入。

（如下表1下划线部分可以不输入）类型数字分别为：（输入时类型必输入否则计算可能不正确）直线 1圆曲线 2直圆缓和曲线 3圆直缓和曲线 4直线输输入起点里程坐标，终点里程坐标，类型1，交点里程坐标不用输入。

圆曲线输入起点里程坐标，终点里程坐标，交点坐标，交点里程不用输入，圆曲线半径，曲线长，类型2。

缓和曲线交点坐标、起点里程坐标，终点里程坐标，半径，表1交点里程交点X交点Y起点里程起点X起点Y 终点里程终点X终点Y半径R线路长平曲线类型3586485040610+149.885 358582.14504079.698281.637 358711.297504087.31200131.7522358737.5504098281.637 358711.3504087.308366.137 358784.098504129.8820084.54358843.3504170366.137 358784.1504129.875473.695358873.164504190.174100107.5583b)竖曲线表输入交点里程，交点高程，坡度1，坡度2，曲线半径。

作者:徐光辉日期:2002年8月9日当线路改变或线路数据改变时，就要进行如下操作：(1)打开工作簿“线路计算.XLS”(2)在工作表“曲线要素”里，首先按屏幕要求输入曲线起点桩号，然后在蓝格子里(即第1～6、23、24列)修 改或更新数据：输入桩号时，只要输入数字即可，例如：桩号为K23+235.78，则输为23235.78；输入起终点和交点时，只要输入数字即可，起点输为0，终点输为“-”数，例如交点JD13输为13；输入测量断链的增减长度时，长链输为“+”数，短链输为“-”数；注意各交点的转角值不能超过180°,若超过的话，可以把其划分为几个曲线。

(3)在工作表“副交点数据”中更新副交点设计数据，更新时，只要把不同于主线上的副交点数据更新即可， 交点号要与主线上相同，其输入方法同“曲线要素”里的交点输入，列如主线上的交点JD13 存在有副交 点，则只要输入13即可；当副交点数目跟主线交点数目不一样多时，则应将较少的那条线路划分开几段， 从而达到交点数目相同。

(4)在工作表“竖曲线要素”里的蓝格子内(即第1～4列)修改或更新数据：输入桩号时，只要输入数字即可，例如：桩号为K23+235.78，则输为23235.78；输入变坡点时，只要输入数字即可，例如变坡点BD13输为13；输入起终点的变坡点编号时，起点输为0，终点输为“-”数；(5)在工作表“副线竖曲线”里修改或更新数据，其方法均同“竖曲线要素”里的输入，只不过不存在副线的 路段要把主线上的数据输进去补齐一条完整的线路纵断数据；(6)在工作表“超高设计”里修改或更新超高设计桩号、横坡设计数据：输入桩号时，只要输入数字即可，例如：桩号为K23+235.78，则输为23235.78；输入横坡时，只要输入百分值即可，例如：横坡为3%，则输为3；橫坡输入时，符号规定：从中间向两侧上坡为"-"，下坡为"+"；(7)在工作表“副线超高”里修改或更新数据，其方法均同“超高设计”里的输入，同“副线竖曲线”一样， 只不过不存在副线的路段要把主线上的数据输进去补齐整条路线；(8)在工作表“匝道设计”中输入匝道设计数据，在“匝道名称”栏里输入匝道名称，在“起点数据”栏里横 向对应行“X坐标”、“Y坐标”、“切线方位角”的单元格里分别输匝道起点的X坐标、Y坐标和切线方位 角(度)，在行“切点”、“桩号”、“半径R”、“曲率1/R”,分别输入对应的设计数据,当半径为∞时， 则在“半径R”行里千万不要输入任何数据，可以在“曲率1/R”里输入为0，当半径不为∞时，可以不在 “曲率1/R”行输入任何数据,输入半径和曲率时，注意线路左转输为“-”数，右转输为“+”数；当直线 直接和圆曲线相接时，应该把一个切点看作桩号相同的两个，即假想直线和圆曲线之间有一段长度为零的 缓和曲线。

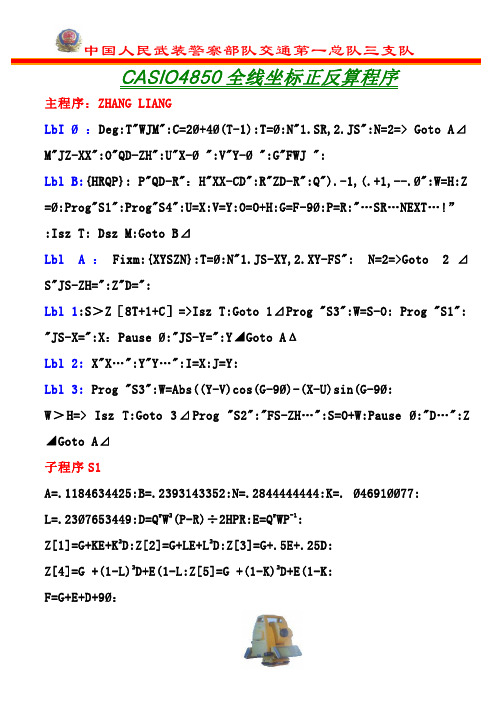

CASIO4850全线坐标正反算程序主程序：ZHANG LIANGLbI Ø ：Deg:T"WJM":C=2Ø+4Ø(T-1):T=Ø:N"1.SR,2.JS":N=2=> Goto A⊿M"JZ-XX":O"QD-ZH":U"X-Ø ":V"Y-Ø ":G"FWJ ":Lbl B:{HRQP}: P"QD-R"：H"XX-CD":R"ZD-R":Q").-1,(.+1,--.Ø":W=H:Z =Ø:Prog"S1":Prog"S4":U=X:V=Y:O=O+H:G=F-9Ø:P=R:"…SR…NEXT…!”:Isz T: Dsz M:Goto B⊿Lbl A：Fixm:{XYSZN}:T=Ø:N"1.JS-XY,2.XY-FS": N=2=>Goto 2⊿S"JS-ZH=":Z"D=":Lbl 1:S＞Z［8T+1+C］=>Isz T:Goto 1⊿Prog "S3":W=S-O: Prog "S1": "JS-X=":X：Pause Ø:"JS-Y=":Y◢Goto AΔLbl 2: X"X…":Y"Y…":I=X:J=Y:Lbl 3: Prog "S3":W=Abs((Y-V)cos(G-9Ø)-(X-U)sin(G-9Ø:W＞H=> Isz T:Goto 3⊿Prog "S2":"FS-ZH…":S=O+W:Pause Ø:"D…":Z ◢Goto A⊿子程序S1A=.1184634425:B=.2393143352:N=.2844444444:K=. Ø4691ØØ77:L=.23Ø7653449:D=Q r W2(P-R)÷2HPR:E=Q r WP-1:Z[1]=G+KE+K2D:Z[2]=G+LE+L2D:Z[3]=G+.5E+.25D:Z[4]=G +(1-L)2D+E(1-L:Z[5]=G +(1-K)2D+E(1-K:F=G+E+D+9Ø：X=U+ZcosF+W(AcosZ[1]+BcosZ[2]+NcosZ[3]+BcosZ[4]+AcosZ[5:Y=V+ZsinF+W(AsinZ[1]+BsinZ[2]+NsinZ[3]+Bsin Z[4]+Asin Z[5：子程序S2W=Abs((Y-V)cos(G-9Ø)-(X-U)sin(G-9Ø:Z=Ø:Lbl 4:Prog "S1":L=G-9Ø+E+D:Z=(J-Y)cosL-(I-X)sinL:AbsZ<.ØØ1=>Goto 5:≠>W=W+Z:Goto 4⊿Lbl 5:Z=Ø:Prog "S1":Z=(J-Y)÷sinF:子程序S3H=Z［8T+C+6:O=Z［8T+C+1］-H:U=Z［8T+C+2:V=Z［8T+C+3:G=Z［8T+C+4:P=Z［8T+C+5:R=Z［8T+C+7: Q=Z［8T+C+8:子程序S4Z［8T+C+1］=O+H: Z［8T+C+2］=U: Z［8T+C+3］=V:Z［8T+C+4］=G:Z［8T+C+5］=P:Z［8T+C+6］=H:Z［8T+C+7］=R: Z［8T+C+8］=Q: 结束程序编制说明：1.本程序是为CASIO-fx4850p编制的。
