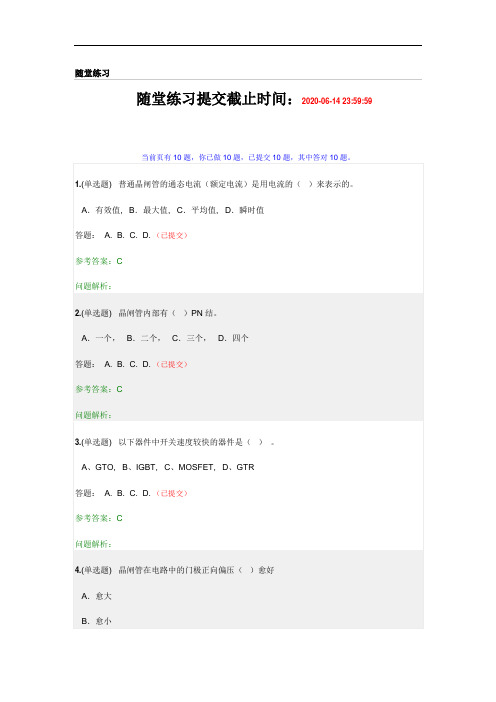

电力电子技术1·平时作业2020秋华南理工大学网络教育答案

随堂练习C．不变D．0答题： A. B. C. D. （已提交）参考答案：B问题解析：5.(单选题) 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1，B．0.5，C．0.45，D．0.9.答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题) 为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。

A. 三极管，B. 续流二极管，C. 保险丝,D. 开关管。

答题： A. B. C. D. （已提交）参考答案：B问题解析：7.(单选题) 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A．不变，B．增大，C．减小。

答题： A. B. C. D. （已提交）参考答案：B问题解析：8.(单选题) 电容滤波的单相不可控整流电路中，空载时，输出电压平均值等于（），为输入电压有效值。

A、1.2，B、，C、0.9，D、。

答题： A. B. C. D. （已提交）参考答案：B问题解析：9.(单选题) 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A．180°, B．60°, C．360°, D．120°答题： A. B. C. D. （已提交）参考答案：A问题解析：10.(单选题) 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )。

A．90°B．120°，C．150°，D．180°答题： A. B. C. D. （已提交）参考答案：D问题解析：11.(单选题) 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的( )倍。

A. 1，B. 0.5，C. 0.45，D. 0.9.答题： A. B. C. D. （已提交）参考答案：D问题解析：12.(单选题) 三相半波可控整流电路的自然换相点是( )。

A. 交流相电压的过零点；B. 本相相电压与相邻相电压正、负半周的交点处；C. 比三相不控整流电路的自然换相点超前30°；D. 比三相不控整流电路的自然换相点滞后60°。

电力电子技术习题与参考答案一、单选题（共49题，每题1分，共49分）1.逆变电路根据交流输出侧接的对象，可分为（）。

A、有源逆变电路和无源逆变电路B、电压型逆变电路和电流型逆变电路C、单相逆变电路和三相逆变电路D、电容式逆变电路和电感式逆变电路正确答案：A2.下面选项中属于晶闸管派生器件的是（）。

A、绝缘栅双极晶体管B、门极可关断晶闸管C、电力晶体管D、电力场效应晶体管正确答案：B3.α为 ( ) 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、60°B、0ºC、30ºD、120º正确答案：C4.斩波电路中，输出电压低于输入电压的电路称为（）。

A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：A5.从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,称为（）。

A、控制角B、逆变角C、整流角D、导通角正确答案：A6.电力电子技术的诞生是以1957年美国通用电气公司研制出第一个（）为标志的。

A、二极管B、汞弧整流器C、晶闸管D、GTR正确答案：C7.自换流是因为器件或变流器自身的原因而实现换流的，属于这类换流方式的是（）。

A、器件换流和负载换流B、电网换流和强迫换流C、器件换流和强迫换流D、负载换流和电网换流正确答案：C8.电流型逆变电路，直流侧需要串联（）。

A、二极管B、大电阻C、大电感D、大电容正确答案：C9.三相桥式全控整流电路，6个晶闸管的脉冲按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差（）。

A、60°B、90°C、180°D、30°正确答案：A10.在电力电子电路中，当器件开关频率较高时，功率损耗主要为（）。

A、开关损耗B、热损耗C、通态损耗D、断态损耗正确答案：A11.当晶闸管加反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、不定B、导通状态C、关断状态D、饱和状态正确答案：C12.实现负载换流，只要求（）。

电力电子技术习题（附参考答案）一、单选题（共20题，每题1分，共20分）1、单相全控桥式整流电路电阻性负载中，控制角的最大移相范围是（）A、150°B、180°C、120°D、90°正确答案：B2、电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂( )。

A、共三只B、共四只C、各一只D、各二只正确答案：C3、单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：B4、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C5、为了防止逆变失败，最小逆变角限制为（），单位为度。

A、30～35B、20～25C、10～15D、40～45正确答案：A6、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A7、电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A8、在晶闸管整流电路中，变压器二次侧所供给的有功功率P＝（）A、I2RdB、I2dRdC、UIdD、U2Id正确答案：D9、正弦波脉冲宽度调制英文缩写是（）。

A、PWMB、PAMC、SPWMD、SPAM正确答案：C10、在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号和触发信号B、干扰信号C、触发电流信号D、触发电压信号正确答案：B11、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、关断状态B、饱和状态C、不定D、导通状态正确答案：A12、单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、0度-90度B、0度C、90度-180度D、180度-360度正确答案：A13、IGBT属于（）控制型元件。

电力电子技术平时作业（2020年8月5日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，整流、逆流，斩波、变频和变相。

2、晶闸管对触发脉冲的要求是要触发脉冲的幅度和功率达到对所作用的可控硅有效触发、要可方便与被控的交流电周期同步，和能方便的改变同步后的延迟时间。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为_电压源型逆变电器，当直流侧为电流源时，称此电路为电流源型逆变电路。

5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称自然采样法，实际应用中，采用规则采样法来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

6、常用的晶闸管有普通型单向导通的晶闸管式、普通型双向导通的晶闸管式两种。

7、单相半控桥整流电路，带大电感性负载，晶闸管在触发时刻换流，二极管则在电源电压过零点时刻换流。

8、过电压产生的原因浪涌电压、操作过电压，可采取阻容吸收、晒推、压敏电阻保护。

9、变频电路所采取的换流方式自然换流、负载换流、强迫换流。

10、门极可关断晶闸管主要参数有_ 最大可关断阳极电流。

11、电力变换通常分为四大类，即整流、逆变、直流斩波、交流变交流。

12、斩波器是在接在恒定直流电源和负载电路之间，用于改变加到负载电路上的直流电压平均值的一种电力电子器件变流装置。

二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：闸管导通的条件是阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通]极所加正向触发脉冲的最小宽度，应能使阳板电流达到维持通态所需要的最小阳极电流，即擎住电流儿以上。

导通后的晶闸管管压降很小使导通了的昴闸管关断的条件是使流过晶闸管的电流减小至一个小的数值，即维持电流|H以下。

第二章 电力电子器件2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m=π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I m c)I d3=π21⎰20)(πωt d I m =41 I mI 3 =⎰202)(21πωπt d I m =21 I m5. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48b) I m2≈6741.0I ≈232.90,I d2≈0.5434 I m2≈126.56c) I m3=2 I = 314,I d3=41 I m3=78.56. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

智慧树知到《电力电子技术》章节测试答案第一章单元测试1、电力电子技术中，电力变换电路包含（）变换。

A:AC/DCB:DC/DCC:DC/ACD:AC/AC正确答案：AC/DC,DC/DC,DC/AC,AC/AC2、（）年，电子管出现，从而开创了电子技术之先河。

A:1904B:1914C:1905D:1915正确答案：19043、1957年，美国通用电气公司研制出第一个( )，因电气性能和控制性能优越，其应用范围迅速扩大。

A:晶闸管B:GTOC:GTRD:IGBT正确答案：晶闸管4、一般认为，电力电子学的诞生是以( )的发明为标志。

A:IGBTB:晶闸管C:GTRD:GTO正确答案：晶闸管5、电力电子技术的发展趋势( )A:向容量更大和更小的两个方向发展B:向集成化方向发展C:向智能化方向发展正确答案：向容量更大和更小的两个方向发展,向集成化方向发展,向智能化方向发展6、电力电子器件按照驱动信号分类，可分为（）A:电流驱动型B:电压驱动型C:混合型正确答案：电流驱动型,电压驱动型7、电力电子器件按照器件内部电子和空穴两种载流子参与导电的情况分为( )。

A:单极型器件B:双极型器件C:复合型器件正确答案：单极型器件,双极型器件,复合型器件8、电力电子器件按照其控制器通断的能力分为（）器件。

A:半控型B:全控型C:不控型正确答案：半控型,全控型,不控型9、电力电子器件组成的系统，一般由（）组成。

A:控制电路B:驱动电路C:电力电子器件D:保护电路正确答案：控制电路,驱动电路,电力电子器件,保护电路第二章单元测试1、晶闸管稳定导通的条件（）A:晶闸管阳极电流大于晶闸管的擎住电流B:晶闸管阳极电流小于晶闸管的擎住电流C:晶闸管阳极电流大于晶闸管的维持电流D:晶闸管阳极电流小于晶闸管的维持电流正确答案：晶闸管阳极电流大于晶闸管的擎住电流2、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A:减小至维持电流以下B:减小至擎住电流以下C:减小至门极触发电流以下D:减小至5A以下正确答案：减小至维持电流以下3、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）A:du/dt抑制电路B:抗饱和电路C:di/dt抑制电路D:吸收电路正确答案：抗饱和电路4、IGBT是一个复合型的器件，它是（）A:GTR驱动的MOSFETB:MOSFET驱动的GTRC:MOSFET驱动的晶闸管D:MOSFET驱动的GTO正确答案：MOSFET驱动的GTR5、晶闸管触发电路中，若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。

电力电子技术平时作业（2020年2月2日，合计37题）一、填空题（12题）1、电力变换通常分为四大类，即交流变直流文库、直流变交流，直流变直流、交流变交流。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高，和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、逆变电路可以根据直流侧电源性质不同分类，当直流侧是电压源时，称此电路为__电压型逆变电路_____，当直流侧为电流源时，称此电路为___电流型逆变电路_____。

5、在正弦波和三角波的自然交点时刻控制开关器件的通断，这种生成SPWM 波形的方法称_自然采样法_______，实际应用中，采用___规则采样法_____来代替上述方法，在计算量大大减小的情况下得到的效果接近真值。

6、（1）.普通型单向导通的晶闸管。

该类型的晶闸管工作时,必须由正脉冲信号触发。

（2）.普通型双向导通的晶闸管。

该类型的晶闸管的显著特点是可以正、负脉冲信号触发。

7、单相半控桥整流电路，带大电感性负载，晶闸管在__ 触发____时刻换流，二极管则在电流电压过零点___时刻换流。

8、过电压产生的原因_ _浪涌电压______、_操作过电压_______，可采取__ 阻容吸收、__ 晒堆___、压敏阻保护。

9、变频电路所采取的换流方式自然换流_、负载换流、强迫换流_____。

10、_、 _开、关时间Ton Toff 、 _。

11、电力变换通常分为四大类，即交流变直流、直流变交流、直流变直流、交流变交流。

12、斩波器是在接在恒定直流电源和负载电路之间，用于_ 改变加到负载电路上的直流电压下平均值的一种电力电子器件变流装置。

二、简答题(18题)1.使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

0-1. 什么是电力电子技术 ?电力电子技术是应用于电力技术领域中的电子技术；它是以利用大功率电子器件对能量进行变换和控制为主要内容的技术。

国际电气和电子工程师协会（ IEEE）的电力电子学会对电力电子技术的定义为：“有效地使用电力半导体器件、应用电路和设计理论以及分析开发工具，实现对电能的高效能变换和控制的一门技术，它包括电压、电流、频率和波形等方面的变换。

”0-2. 电力电子技术的基础与核心分别是什么?电力电子器件是基础。

电能变换技术是核心.0-3. 请列举电力电子技术的 3 个主要应用领域。

电源装置 ; 电源电网净化设备 ; 电机调速系统 ; 电能传输和电力控制 ; 清洁能源开发和新蓄能系统 ; 照明及其它。

0-4. 电能变换电路有哪几种形式?其常用基本控制方式有哪三种类型AD-DC整流电 ;DC-AC逆变电路 ;AC-AC 交流变换电路 ;DC-DC直流变换电路。

常用基本控制方式主要有三类：相控方式、频控方式、斩控方式。

0-5. 从发展过程看，电力电子器件可分为哪几个阶段? 简述各阶段的主要标志。

可分为：集成电晶闸管及其应用；自关断器件及其应用；功率集成电路和智能功率器件及其应用三个发展阶段。

集成电晶闸管及其应用：大功率整流器。

自关断器件及其应用：各类节能的全控型器件问世。

功率集成电路和智能功率器件及其应用：功率集成电路（ PIC），智能功率模块（ IPM）器件发展。

0-6. 传统电力电子技术与现代电力电子技术各自特征是什么?传统电力电子技术的特征：电力电子器件以半控型晶闸管为主，变流电路一般为相控型，控制技术多采用模拟控制方式。

现代电力电子技术特征：电力电子器件以全控型器件为主，变流电路采用脉宽调制型，控制技术采用 PWM 数字控制技术。

0-7. 电力电子技术的发展方向是什么?新器件：器件性能优化，新型半导体材料。

高频化与高效率。

集成化与模块化。

数字化。

绿色化。

1-1. 按可控性分类，电力电子器件分哪几类?按可控性分类，电力电子器件分为不可控器件、半控器件和全控器件。

大工2秋《电力电子技术》在线作业1
试卷总分:1 得分:1
一、单选题 (共 6 道试题,共 3 分)
下列不是晶闸管的主要参数的选项是（）。

A.额定电压
B.额定电流
C.静态参数
D.维持电流
【正确答案】C
静电感应晶体管的英文缩写是（）。

A.PIC
B.IGCT
C.SITH
D.SIT
【正确答案】D
电力电子器件驱动电路是主电路和控制电路的电气隔离环节，电气隔离一般采用（）隔离。

A.光
B.油
C.水
D.气
【正确答案】A
电力电子器件采用的主要材料是（）。

A.铁
B.钢
C.银
D.硅
【正确答案】D
控制极信号能控制器件的导通，但不能控制其关断，器件的关断完全由其承受的电压和电流决定，这样的电力电子器件称为（）。

A.半控型器件
B.全控型器件
C.不可控器件
D.自关断器件
【正确答案】A
（）是将电力MOSFET与晶闸管SCR组合而成的复合型器件。

A.MCT
B.SIT
C.SITH
D.IGCT
【正确答案】A
二、多选题 (共 6 道试题,共 3 分)
当器件导通和关断时，串联使用的器件的（）和（）存在差异，这种差异引起的不均压问题称为动态不均压问题。

A.静态参数
B.动态参数
C.特性
D.指标
【正确答案】BC
晶闸管门极说法正确的是（）。

A.可以控制其导通
B.可以控制其关断
C.不能控制其导通
D.不能控制其关断
【正确答案】AD
GTO的主要参数有（）。

A.。
