专业概论(电气工程类)第1次作业

专业概论（电气工程类）第1次作业1、电气工程专业的性质是什么？有何特点？答：专业性质：电气工程及其自动化专业是电气信息领域的一门新兴学科，但由于和人们的日常生活以及工业生产密切相关，发展非常迅速，现在也相对比较成熟。

已经成为高新技术产业的重要组成部分，广泛应用于工业、农业、国防等领域，在国民经济中发挥着越来越重要的作用。

控制理论和电力网理论是电气工程及自动化专业的基础，电力电子技术、计算机技术则为其主要技术手段，同时也包含了系统分析、系统设计、系统开发以及系统管理与决策等研究领域。

专业特点：本专业主要特点是强弱电结合、机电结合、软件与硬件相结合，具有交叉学科的性质，电力、电子、控制、计算机多学科综合，使毕业生具有较强的适应能力，是“宽口径”专业。

本专业培养具有工程技术基础知识和相应的电气工程专业知识，受过电工电子，系统控制及计算机技术方面的基本训练，具有解决电气工程技术分析与控制问题能力的高级工程技术人才。

本专业学生主要学习电工技术、电子技术、自动控制理论、信息处理、计算机技术与应用等较宽广领域的工程技术基础和一定的专业知识。

具有工业过程控制与分析，解决强弱电并举的宽口径专业的技术问题的能力。

2、电气工程专业的研究领域有哪些？结合你目前的工作情况谈谈在该领域电气工程的研究现状及发展情况。

答：研究领域：电气工程及其自动化的触角伸向各行各业，小到一个开关的设计，大到宇航飞机的研究，都有它的身影。

涉及电力电子技术、计算机技术、电机电器技术、信息与网络控制技术、机电一体化技术等诸多领域，是一门综合性较强的学科。

本专业毕业生能从事与电气工程有关的系统运行、自动控制、电力电子技术、检测与自动化仪表、信息处理、电子与计算机技术应用等领域的工程设计、系统分析、系统运行、研制开发等工作，是宽口径“复合型”高级工程技术人才。

3、本专业的学习方法是什么？谈谈你准备怎样学好本专业？答：学习方法：理论联系实际，认真学习课件，做个有心人，广泛涉猎相关知识，努力、努力。

大工19秋《电气工程概论》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.下列选项有关真空断路器的触头材料选择要求正确的是()。

A.耐弧性能好
B.抗熔焊性能好
C.截断电流小
D.以上选项都正确
答案:D
2.有关变压器的基本参数描述正确的是()。

A.额定电流
B.额定电压
C.额定容量
D.以上选项都正确
答案:D
3.下列选项有关电容式电压互感器的优点不正确的描述是()。

A.误差小
B.结构简单
C.成本低
D.体积小
答案:A
4.下列有关电力电容器性能中的损耗角正切与有功损耗的关系描述正确的是()。

A.损耗角正切越大，电容器相对有功损耗越小
B.损耗角正切越大，电容器相对有功损耗越大
C.损耗角正切越大，电容器发热较轻
D.损耗角正切不会随外施温度有所变化
答案:B
5.在选择时间继电器时首先要考虑()。

A.电路的额定电流
B.电路的额定电压和额定电流
C.电路的整定电流和过载电流
D.延时时间和延时方式
答案:D
6.异步电动机的调速方法有()调速。

A.变频
B.变转差率
C.变极
D.以上选项都正确
答案:D
7.异步电机是交流电机的一种,主要是用作()。

A.调相机。

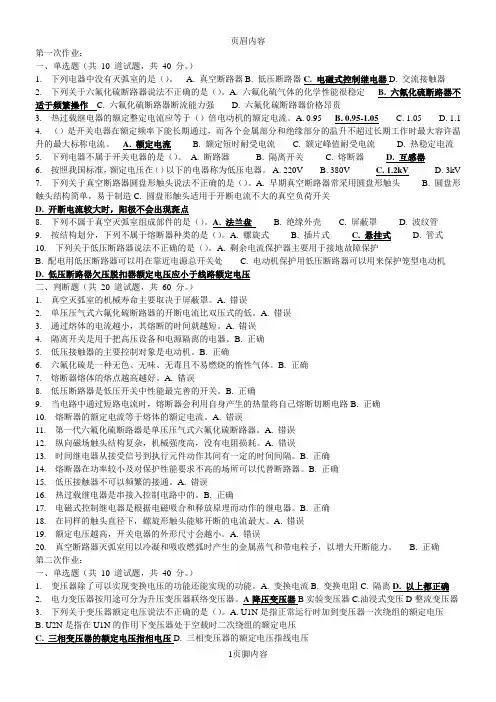

第一次作业：一、单选题（共10 道试题，共40 分。

）1. 下列电器中没有灭弧室的是（）。

A. 真空断路器B. 低压断路器C. 电磁式控制继电器D. 交流接触器2. 下列关于六氟化硫断路器说法不正确的是（）。

A. 六氟化硫气体的化学性能很稳定 B. 六氟化硫断路器不适于频繁操作 C. 六氟化硫断路器断流能力强 D. 六氟化硫断路器价格昂贵3. 热过载继电器的额定整定电流应等于（）倍电动机的额定电流。

A. 0.95 B. 0.95-1.05 C. 1.05 D. 1.14. （）是开关电器在额定频率下能长期通过，而各个金属部分和绝缘部分的温升不超过长期工作时最大容许温升的最大标称电流。

A. 额定电流 B. 额定短时耐受电流 C. 额定峰值耐受电流 D. 热稳定电流5. 下列电器不属于开关电器的是（）。

A. 断路器 B. 隔离开关 C. 熔断器 D. 互感器6. 按照我国标准，额定电压在（）以下的电器称为低压电器。

A. 220V B. 380V C. 1.2kV D. 3kV7. 下列关于真空断路器圆盘形触头说法不正确的是（）。

A. 早期真空断路器常采用圆盘形触头 B. 圆盘形触头结构简单，易于制造C. 圆盘形触头适用于开断电流不大的真空负荷开关D. 开断电流较大时，阳极不会出现斑点8. 下列不属于真空灭弧室组成部件的是（）。

A. 法兰盘 B. 绝缘外壳 C. 屏蔽罩 D. 波纹管9. 按结构划分，下列不属于熔断器种类的是（）。

A. 螺旋式 B. 插片式 C. 悬挂式 D. 管式10. 下列关于低压断路器说法不正确的是（）。

A. 剩余电流保护器主要用于接地故障保护B. 配电用低压断路器可以用在靠近电源总开关处C. 电动机保护用低压断路器可以用来保护笼型电动机D. 低压断路器欠压脱扣器额定电压应小于线路额定电压二、判断题（共20 道试题，共60 分。

）1. 真空灭弧室的机械寿命主要取决于屏蔽罩。

A. 错误2. 单压压气式六氟化硫断路器的开断电流比双压式的低。

《电气工程概论》第一章电机与电器基础（第3节）课堂笔记及练习题主题：第一章电机与电器基础（第3节）学习时间： 2015年10月26日--11月1日内容：我们这周主要学习第一章第三节电机的部分内容，即直流电机部分，要了解直流电机的工作原理、基本结构、励磁和损耗及效率。

第一章电机与电器基础第三节电机电机是依据电磁感应定律和电磁力定律，实现电能和机械能相互转化的电磁装置。

按照电机的用途分类：可分为发电机、电动机和控制电机。

按照电机的电流类型分类：可以分为直流电机和交流电机，其中交流电机可以分为同步电机和异步电机。

按照电机的相数分类：可以分为单相电机和多相电机，如单相交流电机和最常见三相电机。

按照电机的大小尺寸、容量分类：有大、中、小和微型电机。

1.3.1 直流电机直流电机是电机的主要类型之一。

一台直流电机既可作为发电机使用，也可以作为电动机使用。

直流发电机可以用来得到直流电源，但目前大部分被整流电源所替代，主要用作电力系统中同步发电机的励磁机。

直流电动机用来输出转矩，它具有良好的启动、调速性能，所以在调速要求较高的场所应用广泛。

1．直流发电机工作原理原动机带动线圈abcd逆时针旋转，根据右手定则，ab边和cd边均产生感应电动势e，经过换向器1、2和电刷A、B把电动势e引出来，得到直流电。

当在转速一定的情况下，电动势的大小与切割导体的磁通密度有关系，而直流电机气隙处的磁通密度分布并不均匀，所以输出的电动势波形具有脉动成分。

2．直流电动机工作原理电源通过电刷1、2和换向片A、B向线圈供直流电，根据左手定则，线圈ab边产生向左力f，线圈cd边产生向右力f，线圈在f的作用下以n的转速逆时针旋转。

由此可知，（1）电机的可逆原理：直流电机可作为发电机运行，也可作为电动机运行。

（2）换向器的作用是实现电枢线圈内的交流电动势、电流与电刷的直流电压、电流之间的转化。

3．直流电机的结构直流电机主要包括转子和定子两大部分。

大工19春《电气工程概论》在线作业1试卷总分:100 得分:0一、单选题(共10 道试题,共50 分)1.下列电器不属于开关电器的是()。

A.断路器B.隔离开关C.熔断器D.变压器正确答案:D2.()是指开关电器在规定条件下能通过而不发生机械损坏的最大标称电流。

A.额定电流B.额定短时耐受电流C.额定峰值耐受电流D.热稳定电流正确答案:C3.()是主要用于配电线路和电气设备的过载、失压、欠压和短路保护的设备。

A.低压断路器B.低压接触器C.电抗器D.避雷针正确答案:A4.在同样的触头直径下,()能够开断的电流最大。

A.圆盘形触头B.螺旋形触头C.纵向磁场触头D.横向磁场触头正确答案:C5.真空灭弧室主要由绝缘外壳、屏蔽罩、()及动静触头等组成。

A.瓷柱B.波纹管C.熔断体D.绝缘管正确答案:B6.电力变压器按用途可分为升压变压器、降压变压器和()。

A.联络变压器B.实验变压器C.油侵式变压器D.整流变压器正确答案:A7.电机的规格很多,按照其用途的不同可分为电动机、控制电机和()。

A.微型电机B.同步电机C.异步电机D.发电机正确答案:D8.下列电力电子器件不可控的是()。

A.功率二极管B.普通晶闸管C.门极可关断晶闸管D.功率场效应晶体管正确答案:A9.变流器按内部工作方式可分为不出现换流过程的变流器、具有自然换流的变流器和()。

A.整流变流器B.逆流变流器C.直流斩波器D.具有强迫换流的变流器正确答案:D10.使晶闸管导通的门极电压必须是()。

A.持续正电压B.持续负电压C.有一定宽度和幅度的正向脉冲电压D.有一定宽度和幅度的负向脉冲电压正确答案:C二、判断题(共10 道试题,共50 分)1.按我国标准,额定电压在1200V以下的电器称为低压电器,3KV以上的电器称为高压电器。

A.对B.错正确答案:A2.断路器的额定电流应大于线路计算负载电流。

A.对B.错正确答案:A3.热过载继电器不适用于密切通断工作及正反转工作电动机的保护。

《电气工程概论》第一章电机与电器基础（第1节）课堂笔记及练习题主题：第一章电机与电器基础（第1节）学习时间：2015年9月28日--10月4日内容：我们这周主要学习绪论以及第一节开关电器的部分内容，主要学习开关电器的技术参数，低压断路器（自动开关）的用途、分类、选择要点，低压控制器的用途、选用。

通过绪论的学习对电气工程概论这门课程有个总体的了解，同时要对低压断路器（自动开关）、低压控制的概念以及技术参数和使用方法重点掌握。

绪论1.电气工程的历史和形成电气工程是研究电磁领域的客观规律及其应用的科学技术，以电工科学中的理论和方法为基础而形成的工程技术。

根据电气工程学科的发展现状，可将其分为相对独立的五个分学科:电力系统及其自动化技术、电机与电器及其控制技术、高电压与绝缘技术、电力电子技术和电工新技术,其结构简图如下：2.电气工程的地位和发展电气工程学科在国家科技体系中具有特殊的重要地位。

1）是国民经济的一些基本工业（能源、电力、电工制造等）所依靠的技术科学；2）是另一些基本工业（交通、铁路、冶金、化工、机械等）必不可少的支持技术；3）是一些高新技术的重要科技组成部分。

3.电气工程的展望1）20世纪中叶以来，以电子信息技术为核心的新技术革命正在兴起，冲击着所有传统科学，包括基础科学、技术科学、综合科学，甚至社会科学等在内的广大领域。

2）有人统计，最近20年中的科技创造和发明超过了过去两千年中创造发明的总和。

3）在技术科学范围内，不少学科都发生了“旧貌换新颖”的变化，电工学科的巨大变化也十分显著。

第一章电机与电器基础第一节开关电器1.1.1概述1.开关电器概述(1)断路器：电力网正常工作和发生故障时关合和开断电路。

(2)隔离开关：将高压设备与电源隔离，以保证检修工作人员的安全。

(3)熔断器：电路发生故障或短路时,依靠熔件的熔断来开断电路。

(4)低压控制电器：接通和分断低压交、直流的控制电路。

其中，高压断路器是电力系统中最重要的高压开关电器，不但要用于关合、开断正常线路工作，更主要是用来在电力系统发生短路故障时自动切断短路电流。

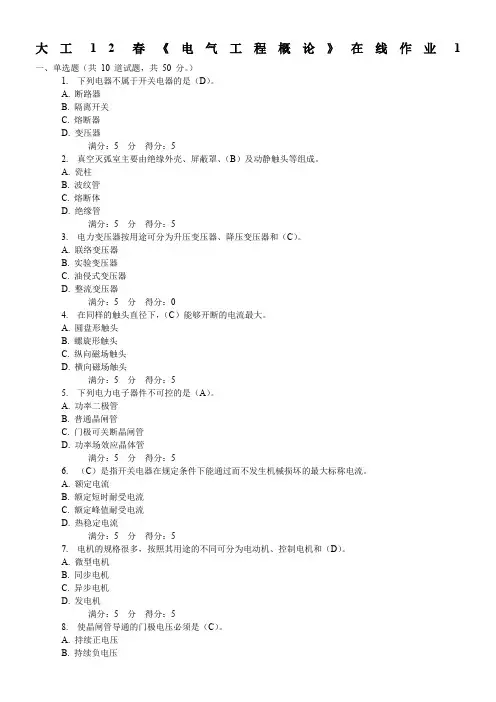

大工12春《电气工程概论》在线作业 1一、单选题（共10 道试题，共50 分。

）1. 下列电器不属于开关电器的是（D）。

A. 断路器B. 隔离开关C. 熔断器D. 变压器满分：5 分得分：52. 真空灭弧室主要由绝缘外壳、屏蔽罩、（B）及动静触头等组成。

A. 瓷柱B. 波纹管C. 熔断体D. 绝缘管满分：5 分得分：53. 电力变压器按用途可分为升压变压器、降压变压器和（C）。

A. 联络变压器B. 实验变压器C. 油侵式变压器D. 整流变压器满分：5 分得分：04. 在同样的触头直径下，（C）能够开断的电流最大。

A. 圆盘形触头B. 螺旋形触头C. 纵向磁场触头D. 横向磁场触头满分：5 分得分：55. 下列电力电子器件不可控的是（A）。

A. 功率二极管B. 普通晶闸管C. 门极可关断晶闸管D. 功率场效应晶体管满分：5 分得分：56. （C）是指开关电器在规定条件下能通过而不发生机械损坏的最大标称电流。

A. 额定电流B. 额定短时耐受电流C. 额定峰值耐受电流D. 热稳定电流满分：5 分得分：57. 电机的规格很多，按照其用途的不同可分为电动机、控制电机和（D）。

A. 微型电机B. 同步电机C. 异步电机D. 发电机满分：5 分得分：58. 使晶闸管导通的门极电压必须是（C）。

A. 持续正电压B. 持续负电压C. 有一定宽度和幅度的正向脉冲电压D. 有一定宽度和幅度的负向脉冲电压满分：5 分得分：09. 变流器按内部工作方式可分为不出现换流过程的变流器、具有自然换流的变流器和（D）。

A. 整流变流器B. 逆流变流器C. 直流斩波器D. 具有强迫换流的变流器满分：5 分得分：510. （A）是主要用于配电线路和电气设备的过载、失压、欠压和短路保护的设备。

A. 低压断路器B. 低压接触器C. 电抗器D. 避雷针满分：5 分得分：5二、判断题（共10 道试题，共50 分。

）得分：50V1. 通过熔断体的电流越大，熔断时间也越长。

《电气工程概论》第一章第三节同步电机课堂笔记及练习题主题：第一章第三节同步电机学习时间： 2015年11月9日--11月15日内容：我们这周主要学习交流电机的另一种——同步电机，通过学习我们要掌握同步电机的工作原理、结构，掌握同步电机并网所需要的条件，了解电动势平衡方程式及电枢反应，了解同步电机的各种特性和功率平衡。

第一章电机与电器基础第三节电机1.3.3 同步电机同步电机属于交流电机，其转子转速为一固定的同步转速。

同步电机有三种运行方式：发电机、电动机和调相机。

同步电机最重要的用途是作发电机用。

现代电网的电能几乎全部由三相同步发电机提供。

有时工作于同步补偿机状态，提供无功功率，改善电网的功率因数。

1.同步电机的原理和结构转子绕组直流电励磁产生固定的N、S磁极。

原动机带动转子转动，定子绕组切割磁力线，产生三相交流电。

定子产生旋转磁场与转子同步运行。

此时同步电机处于发电机运行状态。

定子三相绕组通入三相交流电，产生旋转磁场。

转子绕组通入直流励磁产生固定N、S极。

这样旋转磁场就吸引转子同步旋转。

此时发电机处于电动机运行状态。

同步电机的转子有两种构造型式，即凸极式和阴极式。

凸极式转子上有明显凸出的成对磁极和励磁绕组。

当励磁绕组中通过直流励磁电流后，每个磁极就出现一定的极性。

隐极式转子的转子铁芯为圆柱形，沿着转子圆周表面开有许多槽，用来嵌入励磁绕组。

同步电机无论作为发电机或电动机，它的转子速度总等于由电机极对数和电枢电流频率所决定的同步转速，同步由此得名。

2.同步发电机的空载运行当外加原动机带动发电机转子在同步转速下运行，并且转子的励磁绕组通以励磁电流时，电枢绕组开路即为同步发电机的空载运行。

空载运行时，电枢电流等于零，其气隙磁场由转子磁动势单独建立。

电枢绕组切割旋转磁场产生感应电动势，电枢绕组开路时的端电压等于空载电动势。

3.同步发电机的负载运行（1）电枢反应及电动势方程当负载运行时，三相对称电流流过定子三相绕组，形成电枢旋转磁动势，它与转子旋转磁动势同步，且转向相同。

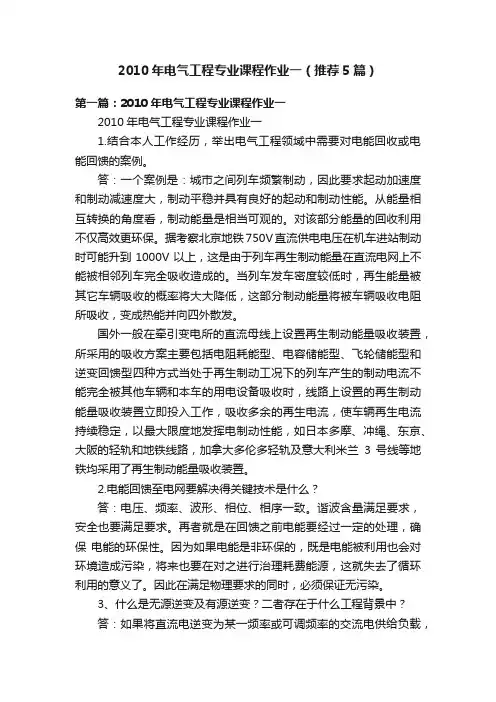

2010年电气工程专业课程作业一（推荐5篇）第一篇：2010年电气工程专业课程作业一2010年电气工程专业课程作业一1.结合本人工作经历，举出电气工程领域中需要对电能回收或电能回馈的案例。

答：一个案例是：城市之间列车频繁制动，因此要求起动加速度和制动减速度大，制动平稳并具有良好的起动和制动性能。

从能量相互转换的角度看，制动能量是相当可观的。

对该部分能量的回收利用不仅高效更环保。

据考察北京地铁750V直流供电电压在机车进站制动时可能升到1000V以上，这是由于列车再生制动能量在直流电网上不能被相邻列车完全吸收造成的。

当列车发车密度较低时，再生能量被其它车辆吸收的概率将大大降低，这部分制动能量将被车辆吸收电阻所吸收，变成热能并向四外散发。

国外一般在牵引变电所的直流母线上设置再生制动能量吸收装置，所采用的吸收方案主要包括电阻耗能型、电容储能型、飞轮储能型和逆变回馈型四种方式当处于再生制动工况下的列车产生的制动电流不能完全被其他车辆和本车的用电设备吸收时，线路上设置的再生制动能量吸收装置立即投入工作，吸收多余的再生电流，使车辆再生电流持续稳定，以最大限度地发挥电制动性能，如日本多摩、冲绳、东京、大阪的轻轨和地铁线路，加拿大多伦多轻轨及意大利米兰3 号线等地铁均采用了再生制动能量吸收装置。

2.电能回馈至电网要解决得关键技术是什么？答：电压、频率、波形、相位、相序一致。

谐波含量满足要求，安全也要满足要求。

再者就是在回馈之前电能要经过一定的处理，确保电能的环保性。

因为如果电能是非环保的，既是电能被利用也会对环境造成污染，将来也要在对之进行治理耗费能源，这就失去了循环利用的意义了。

因此在满足物理要求的同时，必须保证无污染。

3、什么是无源逆变及有源逆变？二者存在于什么工程背景中？答：如果将直流电逆变为某一频率或可调频率的交流电供给负载，则叫无源逆变；如果把直流电逆变为电源同频率的交流电反送到电网中去，称为有源逆变。

《电气工程概论》第三章电力系统及其自动化技术（第1节）课堂笔记及练习题主题：第三章电力系统及其自动化技术（第1节）学习时间：2015年12月7日--12月13日内容：我们这周主要学习第三章电力系统及其自动化技术的第一节，主要学习电力系统的组成,发电厂以及输配电系统等相关知识。

第三章电路系统及其自动化技术第一节电力系统的基本概念1.电力系统的组成发电机把机械能转变为电能，电能经变压器和电力线路传送并分配到用户，在那里经电动机、电炉、电灯等用电设备又将电能转变为机械能、热能、光能等。

由这些生产、变换、传送、分配、消耗电能的电气设备(发电机、变压器、电力线路及各种用电设备等)联系在一起组成的统一整体就是电力系统，如图1所示。

与“电力系统”一词相关的还有“电力网”和“动力系统”。

前者指电力系统中除去发电机和用电设备外的部分；后者指电力系统和发电厂动力部分的总和。

2.发电厂发电厂是生产电能的核心，担负着把不同种类的一次能源转换成电能的任务。

依据使用的一次能源不同，发电厂可分为许多类型。

例如：燃烧煤、石油、天然气发电的火力发电厂；利用水力能发电的水力发电厂；利用核能发电的核动力发电厂。

（1）火力发电厂火电厂的主要发电设备包括锅炉、汽轮机和发电机，其辅助设备有冷凝器、给水加热器、各种水泵、磨煤机、除氧器、烟囱及各种量测与控制设备。

原煤从煤矿运到电厂后，先存入原煤仓，随后由输煤皮带运进原煤斗，从原煤斗落入球磨机中被磨成很细的煤粉，再由排粉机抽出，随同热空气送入锅炉的燃烧室进行燃烧。

燃烧放出的热量一部分被燃烧室四周的水冷壁吸收，一部分加热燃烧室顶部和烟道入口处的过热器中的蒸汽，余下的热量则被烟气携带穿过省煤器、空气预热器传递给这两个设备内的水和空气。

烟气经过除尘器净化处理，由吸风机导入烟囱，被排入大气。

燃烧时生成的灰渣和由除尘器收集下来的细灰，用水冲进冲灰沟排出厂外。

燃烧用的助燃空气，经送风机进入空气预热器中加热，加热后，一部分被送往磨煤机作为干燥和运送煤粉的介质，大部分送入燃烧室参与助燃。

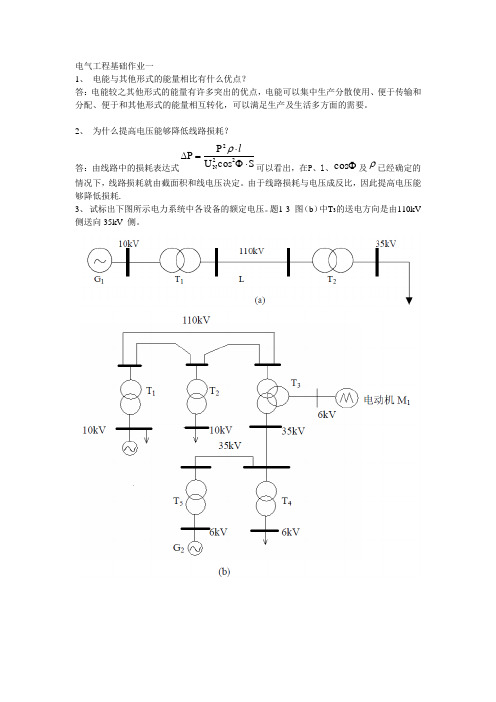

电气工程基础作业一1、电能与其他形式的能量相比有什么优点？答：电能较之其他形式的能量有许多突出的优点，电能可以集中生产分散使用、便于传输和分配、便于和其他形式的能量相互转化，可以满足生产及生活多方面的需要。

2、为什么提高电压能够降低线路损耗？答：由线路中的损耗表达式ScosUPP22N2⋅Φ⋅=∆lρ可以看出，在P、l、Φcos及ρ已经确定的情况下，线路损耗就由截面积和线电压决定。

由于线路损耗与电压成反比，因此提高电压能够降低损耗.3、试标出下图所示电力系统中各设备的额定电压。

题1-3 图（b）中T3的送电方向是由110kV 侧送向35kV 侧。

答：各设备的额定电压分别为：(a) G1 10.5KV ；T1 10.5/121KV ； T2 110/38.5KV ；(b) G1 10.5KV ；T1 10.5/121KV ；T2 110/11KV ；T3 110KV/6.6/38.5KVG2 6.3KV ；T4 35/6.6KV ； T5 6.3/38.5KV ；M1 6KV(c) G1 10.5KV ；G2 10.5KV ；T1 10.5/121KV ；T2 10.5/121/38.5KV4、 电能质量取决于什么指标？答：电能质量的三个基本指标是频率、电压和波形。

系统频率主要取决于系统中有功功率 的平衡；节点电压主要取决于系统中无功功率的平衡；波形质量问题由谐波污染引起。

5、 如何提高电网运行的安全可靠性？答：提高电力系统安全可靠性主要从以下几个方面着手：1.提高电网结构的强壮性；2. 提高系统运行的稳定性；3.保证一定的备用容量。

6、 如图电路中，电容器电容为C ，电感线圈的电感为L ，电流源的电流为Imsin(ωt+φ)。

求：储存于电感磁场和电容电场中的能量和相应的功率；电源发出无功功率为正的条件 是什么？答:储存于电感磁场的能量)(sin 2121W 222ϕω+⋅=⋅=t LI i L m mf ，相应的功率为)22sin(212ϕωω+⋅⋅==t I L dt dW P m mf mf储存于电容电容电场中的能量)(sin 21)(2121W 22222ϕωωω+⋅⋅=⋅==t I c c i C CU m C mf ； 相应的功率为)22sin(212e ϕωω+⋅⋅==t I c dt dW P m eff设电源发出的无功功率为）（t Q G ，则由功率平衡可得到m f ef p p =+）（t Q G ，要使电源发出无功功率为正，即0t Q G >）（，只须m f ef p p <，即电容C 发出的无功要小于电感L 吸收的无功。

2014年黑龙江省专业技术人员继续教育知识更新培训电气工程专业作业一姓名：单位：一、简答题1、为什么要开发利用可再生能源和各种绿色能源？能源是人类经济及文化活动的动力来源。

在20世纪的一次能源结构中，主要是石油、天然气和煤炭等化石能源。

经过人类数千年，特别是近百年的消费，这些化石能源己近枯竭。

随着经济的发展、人口的增加和社会生活水平的提高，未来世界能源消费量将持续增长，世界上的化石能源消费总量总有一天将达到极限。

此外，大量使用化石燃料已经为人类生存环境带来了严重的后果。

目前由于大量使用矿物能源，全世界每天产生约1亿吨温室效应气体，己经造成极为严重的大气污染。

如果不加控制，温室效应将融化两极的冰山，这可能使海平面上升几米，人类生活空间的四分之一将由此受到极大威胁。

当前人类文明的高度发达与地球生存环境的快速恶化己经形成一对十分突出的矛盾。

它向全世界能源工作者提出了严峻的命题和挑战。

针对以上情况，开发利用可再生能源和各种绿色能源以实现可持续发展的能源结构是人类必须采取的措施，使以资源有限、污染严重的石化能源为主的能源结构将逐步转变为以资源无限、清洁干净的可再生能源为主的能源结构。

太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等可再生能源作为新兴的绿色能源，以其永不枯竭、无污染、不受地域资源限制等优点，正得到迅速的推广应用。

可再生能源发电技术的发展和规模的扩大，使其逐步从补充型能源向替代型能源过渡。

2、可再生能源包括那些能源？答：太阳能、风能、水能、海洋能、生物质能、地热能、燃料电池等可再生能源3、可再生能源发电系统主要有哪几种？答：光伏发电系统、风力发电系统、燃料电池发电系统、混合能源发电系统4、简述太阳能光伏并网发电系统原理。

答：光伏发电系统可分为独立光伏发电系统和并网光伏发电系统。

太阳能光伏并网发电系统由太阳能、光伏阵列、双向直流变换器、蓄电池或超级电容和并网逆变器构成。

光伏阵列除保证负载的正常供电外，将多余电能通过双向直流变换器储存到蓄电池或超级电容中;当光伏阵列不足以提供负载所需的电能时，双向直流变换器反向工作向负载提供电能。

2. 目前，我国的电气工程及其自动化专业不包括____。

通信3. 公元前一世纪中国的王充发现了____。

静电吸引3. 4. 1600年，英国的吉尔伯特编著了____并论述磁现象。

《论磁石》4. 5. 1660年，德国的奥托·冯·库克发明了____。

摩擦起电机5. 6. 1660年，荷兰莱顿大学，克里斯特与莫什布鲁克发明了____。

莱顿瓶6. 7. 《论磁石》系统的讨论了地球的磁性，认为地球是个大磁石，还提出可以用____判断地球上各处的纬度。

磁倾角7. 8. 电荷引力或斥力的大小与两个小球所带电荷电量的乘积成正比，而与两个小球球心的距离平方成反比的规律，这就是著名的____。

库伦定律8. 9. 1800年，意大利科学家福特发明的____被称之为电学的一个重要里程碑。

伏打电池9. 10. 1820年，丹麦科学家奥斯特（Hans Christian Oersted,1777-1851）在实验室中发现了____的现象。

电可以转化为磁10.11. 1820年，法国科学家安培（Andre Marie Ampere,1775-1836）发现了两根通电导线之间会发生____的现象。

吸引或排斥11.12. 欧姆（Georg Simon Ohm,1789-1854）用公式描述了____之间的关系，创立了电学中最基本的定律-欧姆定律。

电流、电压、电阻。

12.13. 1831年8月29日，英国科学家法拉第发现了____的现象。

磁可以转化为电。

13.14. 英国科学家__________________成功的进行了“电磁感应”实验，发现了磁可以转化为电的现象。

在此基础上，创立了电磁感应定律。

法拉第14.15. ____定律是研究暂态电路的基本定律。

电磁感应。

15.16. 英国物理学家麦克斯韦在《电磁场的动力学理论》中，利用数学进行分析与综合，在前人的研究成果基础上进一步把光与电磁的关系统一起来，完成了划时代的科学理论著作--《______________》。

第一次作业1、电气事故有哪些类型？答：（1）电气事故分为触电事故、雷击事故、静电事故、电磁辐射事故和电气装置事故。

触电事故：电击：直接接触电击：触及正常状态下带电的带电体。

间接接触电击：触及正常状态下不带电、而在故障下意外带电的带电体。

单线电击：人占在地面上，与一线接触。

（可以是直接或间接）两线电击：人与地面隔离，两手各触一线。

（可以是直接或间接；可以是两相，也可以是单相）跨步电压电击：（前面已经介绍）电伤：电弧烧伤、电流灼伤、皮肤金属化、电气机械性伤害等。

（2）从劳动保护的角度看，电气事故主要包括电流伤害事故、电磁场伤害事故、雷电事故、静电事故和某些电路故障。

电气事故的种类有：A、电流伤害事故；B、电磁场伤害事故；C、雷电事故；D、静电事故；E、电路故障等。

A、电流伤害事故电流伤害事故即触电事故，说得准确一些，应是人体触及电流所发生的事故。

在高压触电事故中，往往不是人体触及带电体，而是接近带电体至一定程度时，其间击穿放电造成的。

电流通过人体内部的触电叫做电击；电流的热效应、化学效应和机械效应对人体的局部伤害叫做电伤。

电伤也属于触电事故，但与电击比较起来，严重程度要低一些。

B、电磁场伤害事故人体在电磁场作用下、吸收辐射能量，会受到不同程度的伤害。

高频电磁场对人体的主要伤害是引起中枢神经系统功能失调，主要表现为神经衰弱症候群，如头痛、头晕、乏力、睡眠失调，记忆力减退等；高频电磁场还对心血管系统的正常工作有一定影响。

电磁场对人体的伤害主要是功能性改变，一般具有可复性特征。

C、雷电事故雷击是一种自然灾害。

雷击除可能毁坏建筑设施和伤及人、畜外，在火灾危险和爆炸危险场所，还可能造成火灾和爆炸。

电气设备应有完善的防雷措施，建筑物和构筑物也应根据具体情况采取适当的防雷措施。

D、静电事故静电事故是指生产过程中产生的有害静电酿成的事故。

由于静电放电引起现场爆炸性混合物发生爆炸是静电最严重的危害。

石油行业、化工行业、橡胶行业等行业的静电事故较多。

《电气工程概论》第一章电机与电器基础（第1节）课堂笔记及练习题主题：第一章电机与电器基础（第1节）学习时间： 2015年10月5日--10月11日内容：我们这周主要学习绪论以及第一节开关电器的部分内容，主要学习开关电器的技术参数，真空断路器的结构、触头、灭弧室，六氟化硫断路器，熔断器的概念以及技术参数和使用方法等。

第一章电机与电器基础第一节开关电器1.1.4 真空断路器1.真空断路器概述利用真空作为触头间的绝缘与灭弧介质的断路器称为真空断路器。

真空断路器的结构与其他断路器大致相同，特别适用于要求操作频繁的场合2.真空断路器的触头（1）圆盘形触头圆盘形触头目前只用于开断电流要求不大的真空负荷开关和真空接触器上。

（2）横向磁场触头横向磁场就是与弧柱轴线相垂直的磁场，它与电弧电流产生的电磁力能使电弧在电极表面运动，防止电弧停留在某一点上，延缓阳极斑点的产生，提高了开断能力。

（3）纵向磁场触头在同样触头直径的情况下，纵向磁场触头能够开断的电流最大。

（4）触头材料触头材料除了要求具有一定的导电、导热和机械性能外，还必须具备下述要求：1）耐弧性能好。

真空断路器的特点是不需检修，因此要求触头能够耐受少则8－12次，多则30－50次开合额定短路电流时对触头的烧损，还要求具有开合几千上万次额定电流的能力。

2）截断电流小。

真空断路器使用中的一个严重问题是截流过电压高，往往使被控制的电器设备的绝缘受到损坏，降低这种过电压的有效措施是减小截断电流值，而截流值的大小与触头材料有关。

3）抗熔焊性能好。

4）含气量低。

放气量太多会影响灭弧室的真空度，放气量的多少取决于材料的性质。

3.真空灭弧室的基本结构真空灭弧室主要由以下部件组成：绝缘外壳、屏蔽罩、波纹管和动、静触头。

（1）绝缘外壳（2）屏蔽罩真空灭弧室内常用的屏蔽罩有主屏蔽罩、波纹管屏蔽罩和均压屏蔽罩。

主屏蔽罩环绕着电弧间隙，主要起到如下作用：1）有效地防止金属蒸气喷溅到绝缘外壳的内表面，避免内表面绝缘性能下降。
