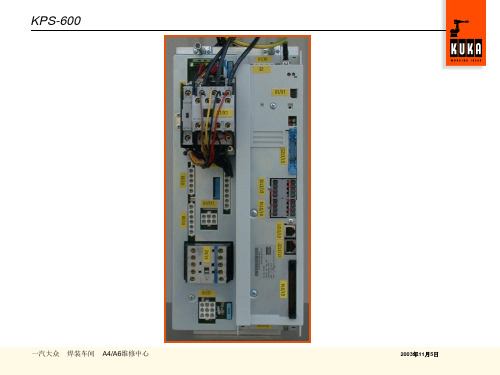

kps600

kps600

X10 A
400 V 能量反馈单元 镇流电阻
X10 B*
X9
X8
X17
X114
X110
IC A7 and A8 24 V DC备用电源
F2 M15A 外围 F3 M15A 电池+ F4 M15A 电池- * F1 M7,5A KSD * F5 M7,5A PC *
一汽大众 焊装车间 A4/A6维修中心
2003年11月5日
通过镇流电阻给中间电路充电
充电继电器 K2 L+ 主接触器 K1 FWD1 R镇流电阻
L1 L2 L3 IGBT
用于制动操作
FWD2 短路制动继电器 (KSB)
整流桥 LFWD: 二极管, L+/L-中间电路电压
一汽大众 焊装车间 A4/A6维修中心
2003年11月5日
中间电路充电
L1 L2 L3 IGBT
用于制动操作
FWD2 短路制动继电器 (KSB)
整流桥 LFWD: 二极管, L+/L-中间电路电压
一汽大众 焊装车间 A4/A6维修中心
2003年11月5日
快速放电
充电继电器 K2 L+ 主接触器 K1 FW1 R镇流电阻
L1 L2 L3 IGBT
用于制动操作
FWD2 短路制动继电器 (KSB)
•二进制信号
一汽大众
焊装车间
A4/A6维修中心
2003年11月5日
中间电路示意图
充电继电器 K2 L+ 主接触器 K1 FWD1 R镇流电阻
L1 L2 L3 IGBT
用于制动操作
FWD2 短路制动继电 器 (KSB) 整流桥 L-
FWD: 二极管, L+/L-中间电路电压

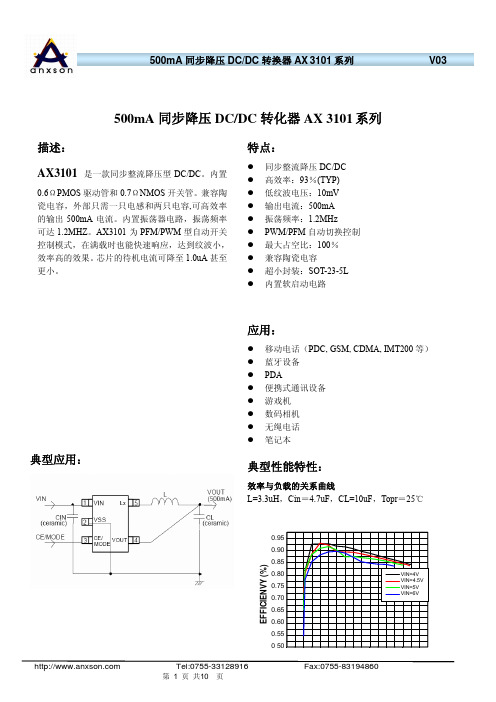

AX3101系列

AX3101系列
储存温度
符号 Vin Vlx Vout Vce Ilx Pd TOpr Tstg
主要参数及工作特性：
极限值 -0.3～6.5 -0.3～Vin+0.3 -0.3～6.5 -0.3～Vin+0.3
±1000 250
-25~+85
-40~+125
单位 V V V V mA mW ℃ ℃
AX3101A12 ( 除特别指出,VIN=3.0V，FOSC=1.2MHz, Cin=4.7uF，CL＝10uF，L＝3.3uH，Ta=25℃ )
－
0.5
1.2
Ω
⑤
LX SW“L”阻 抗
RlxL
Vce＝0.5Vin，Ilx＝100mA －
0.6
1.4
Ω
－
LX SW“H”漏 电流
IleakH
Vin＝Vout＝5.0V， Vce＝0V，Lx＝0V
－
0.01
1
uA
⑥
LX SW“L”漏 电流
IleakL
Vin＝Vout＝5.0V， Vce＝0V，Lx＝5V
1.78
V
②
电源电流 待机电流
Idd
Vin＝Vce＝3.6V， Vout＝Vout×1.1
－
60
120
uA
③
Istb
Vin＝3.6V，Vce＝0V， Vout＝Vout×1.1
－
0
1
uA
③
振荡频率
FOSC
Iout＝100mA
1020 1200 1380 KHz
①
PFM 开关电流
Ipfm
Vce＝Vin，Iout＝1mA
500mA 同步降压 DC/DC 转换器 ADC 转化器 AX 3101 系列

德力西 F4系列辅助触头 英文说明书

德力西 F4系列辅助触头 英文说明书

F4 Series Aux. Contact SetUser ManualStandard: GB/T 14048.5 IEC60947-5-1 □ Please read the product instructions carefully before the installation and operation of the product, and keep those instructions properly for reference later1.Scope of ApplicationThe F4 series aux. contact set is installed on the top of the contactor to expand the number of aux. contact pairs, and it is used in the AC 50Hz (or 60Hz) control circuit with the rated voltage up to 660V or DC voltage up to 250V to control various electromagnetic coils, amplify signals or transmit signals to related control elements.2. Normal Working Conditions and Installation Conditions2.1 Ambient air temperaturea) The upper limit is +40°C, and its mean value within 24 hours does not exceed +35°C;b) The lower limit is -5°C.2.2 AltitudeThe altitude of the installation site does not exceed 2000m.2.3 Atmospheric ConditionsThe relative humidity of the atmosphere air does not exceed 50% at a maximum temperature of +40°C; higher relative humidity may be allowed at lower temperatures, and the mean monthly maximum relative humidity does not exceed 90% when the monthly mean minimum temperature does not exceed +20°C in the wettest month by considering condensation occurred on the surface of the product due to temperature changes.2.4 Pollution DegreeThe pollution degree is Level 3.2.5 Installation CategoryThe installation category is Class III2.6 Installation MethodHooked directly on the product.3 Model and MeaningsNumber of normally closed aux. contactsNumber of normally open aux. contactsDesign codeAux. contact set4. Main Technical Parameters4.1 The main technical parameters and combinations of aux. contact sets are listed in Table 1 and Table 2.Table 1: Main technical parameters of aux. contact setTable 2 Aux. contact combination4.2 Outline DimensionsTwo setsFour setsFig. 1 F44.3 Terminal Block Mark and Wiring Diagram5 Structure and Features5.1 The aux. contact set has advantages of small size, light weight, long life, safety, and reliability.5.2 With modular structure and installation.Fig. 2 F4 Installation method6 Maintenance, Transportation and Storage6.1 Generally, special maintenance is not required for aux. contact set. Remove dust from the surface if any.6.2 Please handle the aux. contact set gently during transportation and take moisture-proof and rain-proof, and snow-proof measures.6.3 The aux. contact set should be stored in a well ventilated and dry warehouse, and the packing height shall not exceed six layers for long-term storage. The temperature of the warehouse is ranged 55°C~-25°C.7 Company’s CommitmentsThe “Three-Warranty” service will be provided by the company for abnormal operation of the product manufactured by our company due to poor manufacturing quality within 18 months from the date of the production under the normal storage, transportation, operation, and maintenance conditions.DELIXI ELECTRIC LTDDelixi High-Tech Industrial Park, Liushi Town, Yueqing City, Zhejiang Province 325604 Tel: (86-577)6177 8888Fax: (86-577)6177 8000Customer service hotline: 400-826-8008The fifth edition of this User Manual was issued in Aug. 2017..。

EtherCAT故障排查手册

EtherCAT故障排查手册一、EtherCAT及TwinCAT概述 (2)1.1 EtherCAT介绍 (2)1.2 EtherCAT通讯机制介绍 (3)1.3 TwinCAT介绍 (5)二、EtherCAT模块硬件诊断 (7)2.1 CX5020模块介绍及硬件诊断 (7)2.2 EK1100模块介绍及硬件诊断 (8)2.3 BK1250模块介绍及硬件诊断 (9)三、EtherCAT软件诊断方法 (11)3.1 WorkingCounter的作用和Sync unit同步单元设置 (11)3.1.1 WorkingCounter的作用 (11)3.1.2 同步单元设置原则 (11)3.1.3 同步单元的监测 (11)3.2 EtherCAT主站的状态字诊断 (13)3.2.1 Frame State (13)3.2.2 Frame Working Counter State (13)3.2.3 Slave Count和CfgSlaveCount (13)3.2.4 Device State Master (13)3.3 EtherCAT从站状态字诊断 (14)3.4通过Tcsyslog进行故障排查 (15)3.4.1开通FTP功能 (15)3.4.2开启TcSyslog(故障记录文件功能) ....................................... 错误！未定义书签。

3.4.3通过FTP功能把tcsyslog.txt文件拷出 (16)3.4.4查看并分析TcSysLog文件 (17)3.5 CRC、change count和Online state诊断 (17)3.5.1 CRC与change count (17)3.5.2 Online State诊断 (18)3.6 EtherCAT拓扑图 (20)3.7 Emergency Scan (21)四、典型的失效模式分类 (22)4.1 PLC到通讯模块的连接失效 (22)4.2模块与模块间的连接失效 (22)4.3 光电交换机的连接失效 (24)五、EtherCAT故障处理 (28)5.1更换故障模块 (28)5.2 CF卡数据备份 (29)一、EtherCAT及TwinCAT概述1.1EtherCAT介绍EtherCAT技术突破了其他以太网解决方案的系统限制：通过该项技术，无需接收以太网数据包，将其解码，之后再将过程数据复制到各个设备。

施耐德 A9A26934 Acti 9辅助触点 数据表


About the Author
A three-time Iowa Graduate in communications and theatre arts, Becker joined the UI faculty in 1950. He was appointed a full professor in 1961 and was chair of the Department of Communication and Theatre Arts from 1968 to 1982. During Becker's tenure in the department, he served on more than 50 university committees. One of Iowa's first two faculty members to receive a UI Foundation Distinguished Professorship, Becker directed nearly 60 dissertations and has written six books and more than 110 journal articles. He was appointed to the UI Board in Control of Athletics in 1978, and in 1982 he was named Iowa's faculty representative to the Big Ten Conference.
How to Preread Prereading involves looking only at those parts of the reading material that will tell you what it is about or how it is organized. The portions to look at in reading a textbook chapter are listed below. 1. Read the title. Often the title functions as a label and tells you what the material is about. It establishes the overall topic or subject. 2. Read the introduction or opening paragraphs. The first few paragraphs of a piece of writing are usually introductory. The author may explain the subject, outline his or her ideas, or give some clues about his or her direction of thought. If the introduction is long, read only the first two or three paragraphs.

LXW16

Characteristic Number（W means micro-switch） 特征代号（W 表示微动开关）
Diagram Number（LX means master limit switch） 种类代号（LX 表示主令行程开关）
②specifcation
技术参数
rated insulation voltage 额定绝缘电压 rated operational voltage 额定工作电压 rated working current 额定工作电流 power-frequency withstand voltage 工频耐压 contact resistance 接触电阻 Electronic life(cycles) 电气寿命（次） Mechanical life(cycles) 机械寿命（次）
LXW16 series micro-switch LXW16 系列微动开关
LXW16 series switch is apply to AC250 V controll circuit,used as master electrical appliance or fitting in other electrical appliance.
11 图2 LXW16-10 AL27
01
注：L27指杠杆长度约为27mm，W指杠杆宽度。 L、W及形状可按客户要求定制
note:L27 means the legth of lever is 27mm,w means the width.The size of L&w can be custom-made
④Wiring diagram 接线型式
⑤Technical Specification 专用术语

施耐德问题大全

施耐德电气的历史19世纪，施耐德电气从事钢铁工业、重型机械工业、轮船建造业；20世纪，从事电力与自动化管理业。

在成立的170多年里，施耐德电气遇到过无数次挑战，也做过数次重大战略选择，现在集团已经成长为行业领导者。

19世纪∙1836年：施耐德兄弟接管当时正处于困境的Creusot铸造厂（71），两年后他们成立了Schneider & Cie。

∙1891年：已成为专业武器制造商的施耐德开始进军当时新兴的电力市场，对自身进行了改革创新。

20世纪前50年∙1919年：通过欧洲工业和金融联盟（EIFU），施耐德在德国和东欧建立了基地。

在随后的几年里，施耐德与当时主要的国际电气集团西屋（Westinghouse）进行结盟，从而拓展了自己的业务范围，使其扩大到发电站、电气设备和电力机车的生产制造。

∙战后：施耐德逐渐停止武器制造，转向建筑、钢铁和电力行业。

为了实现公司业务的多样化以及打开新的市场，施耐德进行了整体的结构重组。

20世纪后期∙1981-1997年：施耐德电气抛开一些非战略活动，继续将重点放在电力工业上。

为了贯彻实施这项战略，施耐德进行了几次战略并购：TE电器、实快电力和梅兰日兰分别于1988年、1991年和1992成为施耐德电气集团的成员。

∙1999年：通过并购欧洲配电业第二大巨头Lexel，施耐德在超终端领域取得了巨大发展。

1999年5月，集团改名为施耐德电气，更加明确地强调了公司专业致力于电气领域。

改名之后的施耐德电气采取加速发展、提高市场竞争力的战略。

∙2000-2005年：随着自身结构的发展和公司合并政策的贯彻，施耐德电气在新的市场细分中进行了自身定位，这些市场细分包括：人机对话、不间断电源（UPS）、运动控制、声音数据图像系统、传感技术、建筑自动化和安全（如Digital、Crouzet、Clipsal、MGE不间断电源系统、TAC、Kavlico、Andover控制等）等。

TE电器的历史自创立以来，TE电器品牌将创新作为自己的一贯策略。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AX-X1 辅助触头
AX-X1 辅助触头
符合标准 GB14048.5，IEC60947-5-1
符合认证 CCC、ห้องสมุดไป่ตู้E
主要功能 与断路器拼装，实现远距离断路器通断的信号指示
参数与性能 使用类别 AC-12
DC-12
额定工作电压V AC 415 AC 240 DC 130 DC 48 DC 24
动作特性：辅助触头接线原理见图1。 当辅助触头分闸时，11、12端子接通； 当辅助触头合闸时，11、14端子接通。 寿命：辅助触头的操作寿命不低于1万次。
表1 额定工作电流A
3 6 1 2 6
图1
11
12 14
产品的拼装及安装 AX-X1可与NXB-63、NXB-40系列断路器拼装，拼装示意图如下
图2
③ ① 取下断路器
左盖板 ②
④
AX-X1与断路器拼装后，一起安装在TH3.5-7.5型钢安装轨上。 外形及安装尺寸 图3
0
79-1.40 45±0.31
27 >> 让 电 尽 其 所 能
0
9-0.36
42.5±0.31
0
76.8 -1.20
