品牌：施耐德型号：LADN11C正面安装1开1闭LAD系列辅助触头固定在接触器上，用于扩大辅助触头。
辅助触头采用功能能自清洁，使电流畅通。
CSLA1系列辅助触头还可与F4-11，02，20，22，40，04互换之用。
LAD-DN系列辅助触头可装于JZC4系列接触式继电器顶部，作为扩大触头对数之用，辅助触头组采用滑动摩擦接触试功能，保证电路可靠接通，F4系列辅助触头组分8个规格，F4-11、20、13、31、22等。
优势：1、TeSys D接触器安装紧凑（至38A宽度45mm），简单，符合国际标准。
外观优美，并全面提升了产品卓越性能和产品操作安全性；2、国产TeSysD 系列接触器从09A至620A产品线宽泛，供货快捷。
应用范围：1、TeSys D接触器设计用于各种控制系统；2、能够作为各种应用情况下的电动机起动器。
性能描述：1紧凑安装> 至38A的接触器以及保护元件仅为45mm 宽度> 浪涌抑制器的安装无需工具，直接插入到接触器中，无需占用更多空间> 可逆接触器仅90mm 宽度，机械连锁不占用额外空间，安装几乎无需时间> 起动器元件提供预接线模块，起动器组装快捷方便，外形美观2高度集成> 至100A 接触器集成1常开/ 1常闭辅助触点> 直流线圈内置双向抑流二极管> 可逆接触器组内置双向抑流二极管> 创新直流低功耗接触器简化自动化系统设计3安全可靠> 控制与保护元件的主回路、控制回路区分明显> 符合安全标准的镜像触点设计，确保一亿次可靠动作> 保护罩防止接触器意外接通> 断路器、热继电器拨盘配置可挂锁面盖，防止意外改动4品质卓越> 直流线圈具有宽范围控制电压（0.7~1.25Uc）> 抗震性强> 更低噪音> 接线端子强度提高。
1 接触器用途分类接触器是一种自动化的控制电器，主要用于频繁接通或分断交、直流电路，控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路；其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
本文将主要介绍常用的交流接触器。
1.1 交流接触器接触器触头按通断能力，可分为主触头和辅助触头。
主触头主要用于通断较大电流的电路(此电路称主电路)，它的体积较大，一般由三对常开触头组成。
辅助触头主要用于通断较小电流的电路(此电路称控制电路)，它的体积较小，有常开触头和常闭触头之分。
交流接触器的外形和结构(见图1)。
当给交流接触器的线圈5通人交流电时，在铁心6上会产生电磁吸力，克服弹簧4的反作用力，将衔铁3吸合，衔铁的动作带动动触桥1运动，和静触点2闭合。
当电磁线圈断电后，铁心上的电磁吸力消失，衔铁在弹簧的作用下回到原位，各触点也随之回到原始状态。
交流接触器的铁心断面上有短路环，是为了防止交变电流所造成的吸合时的抖动。
交流接触器的型号有CJ1O、CJ12、CJ20等系列。
1.2 直流接触器直流接触器主要用于远距离接通和分断直流电路及直流电动机的频繁启动、停止、反转和反接制动。
直流接触器的结构和工作原理与交流接触器基本相同，也由电磁机构、触头系统和灭弧装置组成。
电磁机构采用沿棱角转动拍合式铁芯，由于线圈中通入直流电，铁芯不会产生涡流，可用整块铸铁或铸钢制成铁芯，也不需要短路环。
触头系统有主触头和辅助触头，主触头通断电流大，采用滚动接触的指型触头；辅助触头通断电流小，采用点接触式的桥式触头。
由于直流电弧比交流电弧难以熄灭，故直流接触器采用磁吹式灭弧装置和其它灭弧方法灭弧。
直流接触器通人直流电，吸合时没有冲击启动电流，不会产生猛烈撞击现象，因此使用寿命长，适宜频繁操作场合。
138电子技术 接触器绝大多是都有辅助触点，一般情况下，辅助触点在低压回路中，用于输出信号，将接触器的“分断”或“闭合”状态传递给相应的检测系统。
目前地铁电客车使用的接触器辅助触点可以分为两类，一类是封闭式辅助触点，一类是开放式辅助触点。
封闭式辅助触点即为微动开关，是一种具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点机构，用外壳覆盖，其外部有驱动杆的一种开关。
开放式辅助触点是一对或多对触点，在电磁铁芯动作时通过机械结构一起动作，达到传递接触器动作状态的目的。
近期二号线电客车出现的逆变器过流故障，可能是由于HK 接触器辅助触点接触故障导致。
在分析故障时发现，故障接触器辅助触点接触电阻明显高于新件辅助触点接触电阻。
1 产生接触电阻的原因 接触器辅助触点其中一个重要指标就是接触电阻，接触电阻由有三部分组成，一是导体电阻，二是收缩电阻，三是膜层电阻。
导体电阻是由于实际测量电连接器接触件的接触电阻时，都是在接点引出端进行的，故实际测得的接触电阻还包含接触表面以外接触件和引出导线本身的导体电阻。
导体电阻主要取决于金属材料本身的导电性能及环境温度。
收缩电阻是由于看起来比较光滑的接触表面实际上都有微小的凸起或者凹坑，在实际接触时都不可能是整个接触面整体接触，而是散布在接触面上的一些点接触。
图1为收缩电阻产生的示意图。
通过增加接触面的光滑程度，或者增加接触压力可以有效的减少收缩电阻，通常情况下测试接触器主触点接触器电阻时，由于触头材料主要是硬度较小的铜合金，所以在测得接触电阻较大时可以通过反复吸合，触点反复击打使接触时接触面更加贴合以减少收缩电阻。
接触器辅助触点接触电阻产生原因分析刘劲松（西安市地下铁道有限责任公司运营分公司,西安 710016）摘 要：通过对接触器不同类型辅助触点的研究，探讨更合理的维修方式及触点选型。
关键词：地铁车辆；接触器；接触电阻。
DOI:10.16640/ki.37-1222/t.2019.13.128图1 收缩电阻示意图图2 接触器触点状态（右侧明显有沉积物）图3 微动开关 膜层电阻是由于任何金属在空气中都会有氧化倾向，任何金属暴露在空气中都会很快会生成几微米的初期氧化膜。
辅助触头断路器的原理
辅助触头断路器是一种电气保护装置，用于在电路发生过载或短路时切断电流，以防止设备损坏或火灾发生。
它的原理主要包括两个方面：过载保护和短路保护。
1. 过载保护：当电路中的电流超过断路器额定电流时，辅助触头断路器可以通过电流感应装置或热维保护器来检测过载情况。
当电流超过设定的阈值时，感应装置或热维保护器会触发一个电磁释放螺绣或热维原件，使得断路器的辅助触头迅速分离，切断电路。
2. 短路保护：当电路中发生短路时，电流会迅速增加到很高的水平。
辅助触头断路器通过电流感应装置或电磁元件来检测电流的变化。
当电流超过设定的阈值时，感应装置或电磁元件会迅速触发，使辅助触头断路器的主触头和辅助触头之间的连接点彻底断开，切断电路。
总之，辅助触头断路器的原理是通过感应装置或保护元件检测电路中的电流变化，一旦发现过载或短路情况，就会触发相应的机械或电磁机构来切断电路，以保护电器设备和人身安全。
交流接触器辅助触头的作用及组成接触器其主要结构为主触点，辅助触点，和用以连接线圈的触点，主触点控制电机等负载的开断，辅助触点其功能为实现主回路的自锁，互锁等功能，线圈通电控制接触器中间磁铁的通断电，实现主回路的通断。
交流接触器与直流接触器的区别也在于对于线圈通电的是直流还是交流。
交流接触器的辅助触头起是用来控制三相交流电的三根火线的；辅助触头是用来实现：1、自锁；2、互锁；3、其它需要同时控制的电路。
交流接触器主要由四部分组成:(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器辅助触点的作用1：接触器用于利用二次回路的痛断来控制一次回路的通断的电路中!先说一下接触器的基本组成部分吧!接触器主要有衔铁(有两部分,一部分是静止的,一部分是可以活动的,)。
2：在静止的那一部分衔铁上套有线圈,活动的的衔铁链接的有主出头以及辅助出头,然后加上外壳,另外主出头和辅助出头都是由静触点和动触点构成的,所谓动触点就是指可以活动的那一部分,静触点就是指不能活动的那一部分,主触头是用来通过负载电流的。
3：辅助触头一般用来通过控制电流,或者用于其他方面,主触头和辅助触头最大的差别就是主出头要比辅助触头大,可通过的电流也就大,因为接通或断开负载都由它来执行。
4：另外主触头和辅助触头在动作的时候都是同步的。
也就是说主触头动作的同时辅助出头也要动作,主触头只有常开的(据我所知,不过不敢十分确定),辅助触头有常开的和常闭的。

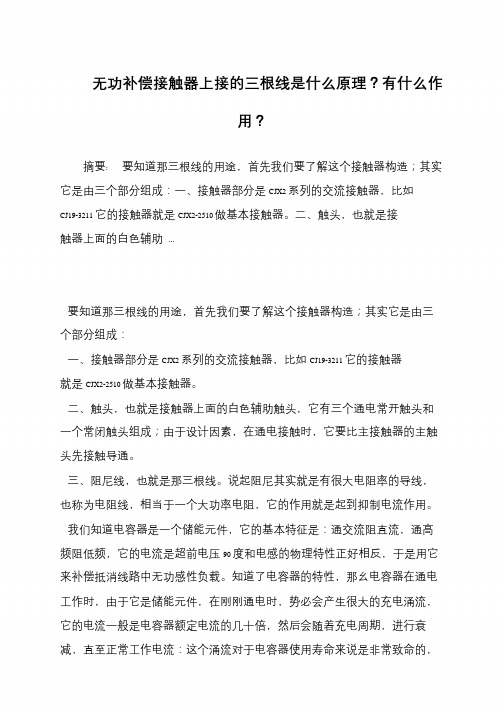

无功补偿接触器上接的三根线是什么原理？有什么作
用？
摘要: 要知道那三根线的用途，首先我们要了解这个接触器构造；其实它是由三个部分组成：一、接触器部分是CJX2 系列的交流接触器，比如
CJ19-3211 它的接触器就是CJX2-2510 做基本接触器。
二、触头，也就是接触器上面的白色辅助...
要知道那三根线的用途，首先我们要了解这个接触器构造；其实它是由三个部分组成：
一、接触器部分是CJX2 系列的交流接触器，比如CJ19-3211 它的接触器就是CJX2-2510 做基本接触器。
二、触头，也就是接触器上面的白色辅助触头，它有三个通电常开触头和一个常闭触头组成；由于设计因素，在通电接触时，它要比主接触器的主触头先接触导通。
三、阻尼线，也就是那三根线。
说起阻尼其实就是有很大电阻率的导线，也称为电阻线，相当于一个大功率电阻，它的作用就是起到抑制电流作用。
我们知道电容器是一个储能元件，它的基本特征是：通交流阻直流，通高频阻低频，它的电流是超前电压90 度和电感的物理特性正好相反，于是用它来补偿抵消线路中无功感性负载。
知道了电容器的特性，那幺电容器在通电工作时，由于它是储能元件，在刚刚通电时，势必会产生很大的充电涌流，它的电流一般是电容器额定电流的几十倍，然后会随着充电周期，进行衰减，直至正常工作电流：这个涌流对于电容器使用寿命来说是非常致命的，。
品牌：施耐德型号：LADN13C正面安装1开3闭LAD系列辅助触头固定在接触器上，用于扩大辅助触头。
辅助触头采用功能能自清洁，使电流畅通。
CSLA1系列辅助触头还可与F4-11，02，20，22，40，04互换之用。
LAD-DN系列辅助触头可装于JZC4系列接触式继电器顶部，作为扩大触头对数之用，辅助触头组采用滑动摩擦接触试功能，保证电路可靠接通，F4系列辅助触头组分8个规格，F4-11、20、13、31、22等。
优势：1、TeSys D接触器安装紧凑（至38A宽度45mm），简单，符合国际标准。
外观优美，并全面提升了产品卓越性能和产品操作安全性；2、国产TeSysD 系列接触器从09A至620A产品线宽泛，供货快捷。
应用范围：1、TeSys D接触器设计用于各种控制系统；2、能够作为各种应用情况下的电动机起动器。
性能描述：1紧凑安装> 至38A的接触器以及保护元件仅为45mm 宽度> 浪涌抑制器的安装无需工具，直接插入到接触器中，无需占用更多空间> 可逆接触器仅90mm 宽度，机械连锁不占用额外空间，安装几乎无需时间> 起动器元件提供预接线模块，起动器组装快捷方便，外形美观2高度集成> 至100A 接触器集成1常开/ 1常闭辅助触点> 直流线圈内置双向抑流二极管> 可逆接触器组内置双向抑流二极管> 创新直流低功耗接触器简化自动化系统设计3安全可靠> 控制与保护元件的主回路、控制回路区分明显> 符合安全标准的镜像触点设计，确保一亿次可靠动作> 保护罩防止接触器意外接通> 断路器、热继电器拨盘配置可挂锁面盖，防止意外改动4品质卓越> 直流线圈具有宽范围控制电压（0.7~1.25Uc）> 抗震性强> 更低噪音> 接线端子强度提高。
F4-22 F4-02辅助触头组F4-22，低压CJX2交流接触器型号以及F4-11辅助触头组F4-31 F4-13 F4-04 F4-20 F4-02 ,LA2-T0 LA3-R0-空气延时头都是配合JZC4，CJX2系列产品的配套附件，可增加不同的功能组合成延时接触器，可逆接触器，星三角起动器
辅助触头
组合方式
F4系列辅助触头可安装于JZC4系列接触式继电器顶部，作为扩大触头对数之用辅助触头组采用滑动摩擦接触接触功能，保证电路可靠接通，F4系列辅助触头组分8个规格，F4-11、20、13、31、22等。
触头数量F4-40常开NO:4常闭NC:0
F4-22常开NO:2常闭NC:2
F4-04常开NO:0常闭NC:4
F4-20常开NO:2常闭NC:0
F4-11常开NO:1常闭NC:1
F4-02常开NO:0常闭NC:2
F4-31常开NO:3常闭NC:1
F4-13常开NO:1常闭NC:3
F4(LA1-D)系列辅助触头组,LA2-D,LA3-D空气延时头
主要技术参数 Main technical parameter。
F4-11辅助触头组，以及F4-40 F4-22 F4-31 F4-13 F4-04 F4-20 F4-02 ,LA2-，LA3-D空气延时头都是配合JZC4，CJX2系列产品的配套附件，可增加不同的功能组合成延时接触器，可逆接触器，星三角起动器
辅助触头
组合方式
F4系列辅助触头可安装于JZC4系列接触式继电器顶部，作为扩大触头对数之用辅助触头组采用滑动摩擦接触接触功能，保证电路可靠接通，F4系列辅助触头组分8个规格，F4-11、20、13、31、22等。
触头数量F4-40常开NO:4常闭NC:0
F4-22常开NO:2常闭NC:2
F4-04常开NO:0常闭NC:4
F4-20常开NO:2常闭NC:0
F4-11常开NO:1常闭NC:1
F4-02常开NO:0常闭NC:2
F4-31常开NO:3常闭NC:1
F4-13常开NO:1常闭NC:3
F4(LA1-D)系列辅助触头组,LA2-D,LA3-D空气延时头
主要技术参数 Main technical parameter。
低压断路器的辅助触点的作用
2011-12-25 16:12杀手20111218|分类：工程技术科学|浏览2509次
分享到：
2011-12-25 16:23提问者采纳
1，可以作为控制回路电源开关使用。
2，可以在控制电路中作为电源开关是否接通或断开的检测开关使用。
只要你记住：这个辅助触点是与主触点同时动作，它只是个开关，只是其负荷电流值较小不能担当大电流切断功能，通常额定电流为5-10A。
所以它只能用于控制回路使用。
当然，如果你不了解什么叫控制那理解起来就比较难了。
断路器不但有辅助触点，而且还有合闸与跳闸线圈模块，还有漏电流检测模块之类。
追问
可以具体说说主触点和辅助触点是如何工作的吗？急需了解啊谢谢啊
回答
只能通俗的说了：
断路器上有个手柄看到了吧？手柄向上扳，主触点闭合，向下扳，主触点断开。
这是机械结构关系，与闸刀开关类似，只是在灭弧和分断速度上有了改进。
辅助触点与主触点是同时动作的，是机械结构关系，扳主触点的同时有内部机构带动辅助触点同步动作。
辅助触点通常是一个常开加一个常闭结构：主触点闭合则辅助触点常开触点闭合，常闭触点断开；主触点断开则常开触点断开，常闭触点闭合。
这样回答让我汗颜，楼主该不会不知道电路上什么是闭合什么是断开吧，断路器就是个开关，带过流和短路自动跳闸功能的开关而已。
开关的作用就是接通和断开电路，如果非要加上神秘，那断路器的神秘之处就在于当负载长时间过电流或发生短路时能自动断开，起到保护作用罢了。
如果还要问断路器如何知道电流过大或短路，那就得看断路器上的电磁线圈和电子控制回路了。
说得比较多，而且不一定符合楼主要求，不过我建议楼主去买一个小型断路器，拆开看看便是，保证立马见效。
正如你说的，辅助触点是用来显示分合状态的，辅助触点实际是一个机械触点，类似行程开关，装在断路器内部或外部，与断路器机械机构相关联，当断路器动作时，断路器机械机构会顶住辅助触点使其动作变位。
