LED控制卡培训教程

1、软件安装
鼠标双击安装文件，如右图所示
根据电脑默认的下一步，进行安装，安装过程中，出现更改路径选项，点击用于更改安装路径，如下图
本软件为绿色版，占用空间及系统资源极少， 建议用户直接点击下一步安装，不必更改安装 目录。
根据软件安装默认提示，选择安装，如下图
最后，点击完成安装，如下图 电脑桌面会生成下图所示快捷方式图标， 双击图标，进入软件使用界面。
端口号、传输速率、卡型号、卡硬件版本号 将自动按顺序显示出来。
点击显示参数 选取单元板类型，如右图 选取控制卡类型，如右图 选取单元板颜色，如右图 设定屏的长和宽，如右图
注意： 特殊参数中的同步、自动模式 时钟频率都为右图所示默认值。 如要修改，请咨询厂商或看其他说明。
点击发送屏参 如果成功，软件会显示成功，如右图 继续依次点击：保存 确定 完成基本硬件设置
方式二： 如右图所示，蓝框内的宽度和高度 直接填写屏的实际长和宽即可。
注意：按坐标选定区域，XY轴的零起点为屏的左上角，如上图黄色箭头所示红色标注位置 横向为X轴，纵向围Y轴
在右图所示文件框内编写文字内容 预览会同步显示文字位置和大小比例
在右图所示蓝框内调整文字的各项内容。
特技：即文字在屏上展示的动作特效。 速度：0为最快，数值越大实际速度越慢。 停留：文字全部播完后，在屏上停留时间。 字体、文字大小 通过上下微调对字在屏中位置进行上下调整。
3、花样编排
点击如图所示蓝框内的浅绿色按钮 选取正常节目页
如图所示继续点击蓝框内另一花色按钮 选取要做的花样格式 本案例选取条屏常用的单行文本。
方式一： 电脑会在预览中自动生成黑色分区，如右图所示 在黑色分区内点击鼠标右键，选取全屏如图所示， 黑色分区会占满全部显示屏。

控制卡连接电脑，屏参设置后，直接点击工具栏上的校时按钮
即可,如图 5-1
图5-1
U 盘校时 U 盘校时，就是把设定好的时间保存在 U 盘里，然后把 U 盘插上控制卡，控制卡 将会读取保存在 U 盘里的时间，这样校时就完成了，U 盘校时分“使用固定时间
校时”与“调整屏幕时间“两种。首先插上 U 盘，然后点击工具栏上的
，
如图 5-2，在弹出的对话框里，如图 5-3，选中“校时设置”和“使用固定时间校
时”,比如要把时间调到“2011-8-22 12:00”，保存到 U 盘后，则需在实际时间 12：
00 之前一两分钟内把 U 盘插到控制卡上，如过早或过晚，都会对校时造成较大误
差。如选中“校时设置”和”调整屏幕时间“，则是对屏幕当前时间进行增减。如
若正常，继续编辑自己所需的节目后发送；若不正常，点击软件上的
、图
标，如果屏均无反应则为通讯问题，检查通讯线、电脑 COM 口；若开关机正常，
显示混乱等，检查屏参设置组件、扫描方式、OE 极性等是否无误（3B 类卡硬件
也可调 OE 极性）

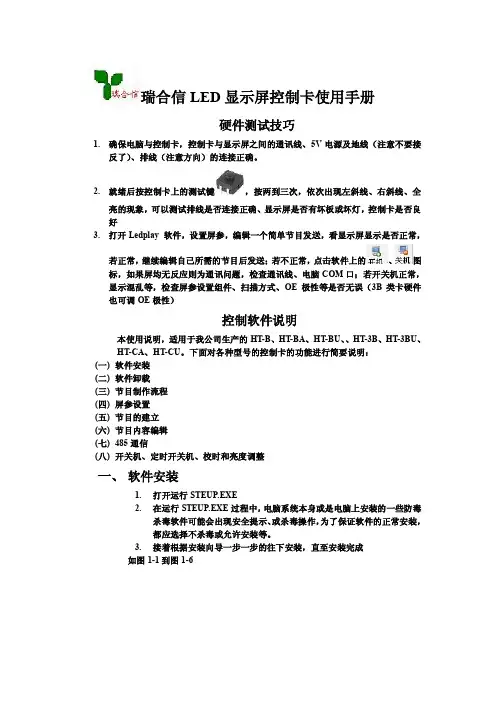

控制软件说明
本使用说明，适用于我公司生产的 HT-B、HT-BA、HT-BU、、HT-3B、HT-3BU、 HT-CA、HT-CU。下面对各种型号的控制卡的功能进行简要说明： (一) 软件安装 (二) 软件卸载 (三) 节目制作流程 (四) 屏参设置 (五) 节目的建立 (六) 节目内容编辑 (七) 485 通信 (八) 开关机、定时开关机、校时和亮度调整
图 2-1 图 2-2
图 2-3
图 2-4
三、 节目制作流程
设置屏参 点击菜单
，选中“设置屏参”，在弹出的屏参设置对话框进
行屏参设置

LED全彩显示屏安装调试培训手册LED全彩显示屏是大型宣传展示屏幕的首选，其色彩饱和度高、清晰度高、亮度高等特点，使它能够成为展示大型宣传项目的绝佳选择。

然而，安装和调试一个LED全彩显示屏需要一定的技术和经验。

下面是LED全彩显示屏的安装和调试培训手册，以帮助您更好地安装和调试您的LED显示屏。

一、安装前的准备工作1.确认安装场地：确保显示屏安装位置的电源及支撑能力，以及显示屏大小、分辨率等。

2.确认安装设备：确认所有的安装设备，包括：显示屏、配套的控制卡、电源、电缆、电线等。

3.检查视屏数据信号源：检查视屏数据信号源以确保兼容性，比如VGA、HDMI、DVI等。

4.确认操作系统：确定需要运行的操作系统，如Windows、Mac OS X等。

二、安装工具及材料1.电钻：用来钻孔。

2.内六角扳手：用来紧固螺母和螺栓。

3.电烙铁：电路板焊接和维修。

4.吸锡器：清除焊锡或被吸物表面的氧化。

5.热风枪：焊接电路板和顶壳部件。

6.电工绝缘胶带：用于绝缘电线。

7.洗板机：用于清洗PCB板面。

8.LED全彩显示屏：为安装的核心部件。

9.控制卡：用于控制显示内容。

10.电源：输入电力信号。

11.网线：用于传输控制卡数据信号。

三、LED全彩显示屏的安装1.准确测量安装场地的高度和宽度，确保安装场地的大小与你所购买的LED屏幕匹配。

2.根据安装墙体的结构、墙体承载点和LED全彩屏幕重量等要素，选用相应的安装架和螺丝。

3.安装立柱或吊装装置，并确保该设备已牢固固定，以避免设备摇晃或掉落。

4.安装上部和下部支架。

每个支撑板应使用至少4个螺栓或螺母进行固定，以确保牢固。

5.将LED全彩屏幕安装在支撑板上。

使用螺母、螺栓或U卡夹进行固定，确保设备牢固。

6.连接LED全彩屏幕的控制卡、电源和电线。

确保电缆正确连接并测试所有功能以确认LED全彩屏幕是否能正常工作。

四、LED全彩显示屏设备的调试1.测试LED全彩屏幕：首先，检查屏幕是否正常点亮，然后测试LED全彩屏幕是否正常工作，并确保像素正确显示。

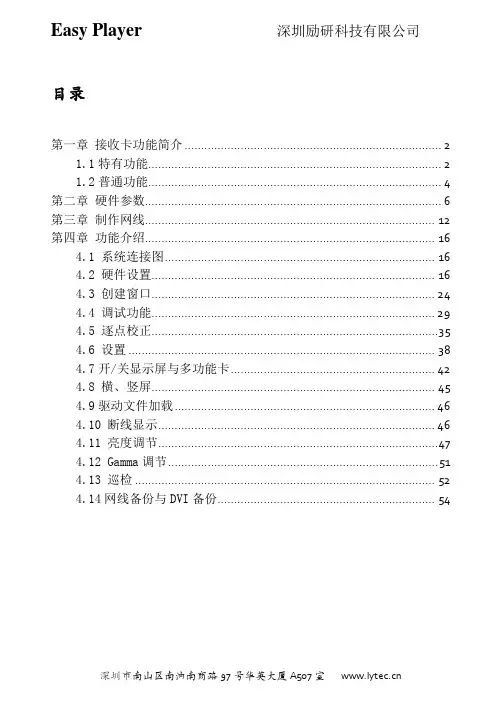

目录第一章接收卡功能简介 (2)1.1特有功能 (2)1.2普通功能 (4)第二章硬件参数 (6)第三章制作网线 (12)第四章功能介绍 (16)4.1 系统连接图 (16)4.2 硬件设置 (16)4.3 创建窗口 (24)4.4 调试功能 (29)4.5 逐点校正 (35)4.6 设置 (38)4.7开/关显示屏与多功能卡 (42)4.8 横、竖屏 (45)4.9驱动文件加载 (46)4.10 断线显示 (46)4.11 亮度调节 (47)4.12 Gamma调节 (51)4.13 巡检 (52)4.14网线备份与DVI备份 (54)第一章LED控制卡功能简介本章主要介绍LED控制卡：VCSG3-V1.2、VCSG3-V20、VCSG3-V21的特殊功能与普通功能。

特殊功能是深圳市励研科技有限公司产品优于市场产品的体现，是在其普通功能上新增的功能。

本手册共介绍十四个特有功能及十四个普通功能。

1.1特有功能一、全自动设置功能系统会自动检测新插入或者更换的接收卡，并自动初始化其正常工作。

箱体的接收卡可以完全自由互换，不需要用户的设置。

二、支持16行以内的任意扫描行数系统支持1到16行的任意扫描行数，并且扫描顺序可任意设置。

三、支持异性（非方形）模块支持任何形状的模块，模块最大像素数≤2048点。

四、支持任意长度和位置的虚点插入五、支持一个像素内的多灯串/并连方式六、支持729种像素分解模式支持多达729种像素分解模式。

七、支持同一个接收板控制不同的模块同一个接收卡最大可连接64种不同模块的任意连接。

八、支持逐点亮度/色度校正（即三维色空间变换）支持逐点亮度/色度校正，并且不减少接收卡的带载面积。

九、播放区域设置播放区域不受上下或者左右分割的限制，可以支持多达32个播放区域，只要播放区域的像素总和不大于最大带载面积即可（即1280×512个像素/口）。

十、全智能通讯故障检测功能系统可以侦测任何一个接收卡出现的通讯故障，并且能够报告位置。
