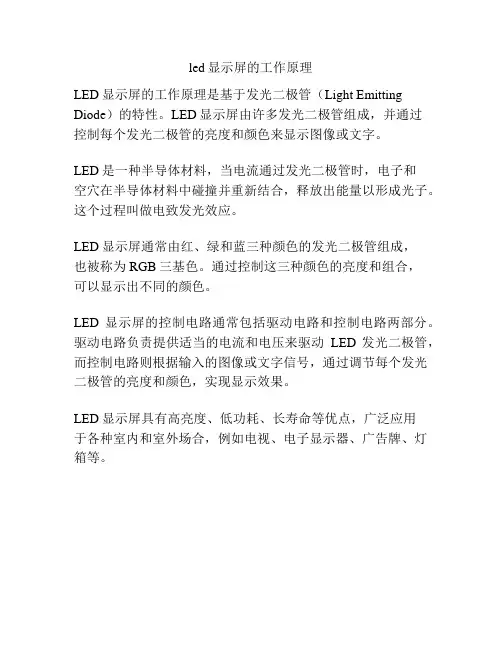

led显示屏的工作原理
LED显示屏的工作原理是基于发光二极管（Light Emitting Diode）的特性。
LED显示屏由许多发光二极管组成，并通过
控制每个发光二极管的亮度和颜色来显示图像或文字。
LED是一种半导体材料，当电流通过发光二极管时，电子和
空穴在半导体材料中碰撞并重新结合，释放出能量以形成光子。
这个过程叫做电致发光效应。
LED显示屏通常由红、绿和蓝三种颜色的发光二极管组成，
也被称为RGB三基色。
通过控制这三种颜色的亮度和组合，
可以显示出不同的颜色。
LED显示屏的控制电路通常包括驱动电路和控制电路两部分。
驱动电路负责提供适当的电流和电压来驱动LED发光二极管，而控制电路则根据输入的图像或文字信号，通过调节每个发光二极管的亮度和颜色，实现显示效果。
LED显示屏具有高亮度、低功耗、长寿命等优点，广泛应用
于各种室内和室外场合，例如电视、电子显示器、广告牌、灯箱等。
led显示屏控制卡原理
LED显示屏控制卡是一种用于控制LED显示屏显示内容的设备。
它通过接收外部信号并进行处理，再将处理结果发送给LED显示屏，以控制其显示内容。
LED显示屏控制卡由主控芯片、存储器、发送器等组成。
主
控芯片是控制卡的核心部件，负责接收外部信号并进行处理。
存储器用于存储显示内容和相关数据，以便主控芯片读取。
发送器则将处理后的数据发送给LED显示屏。
LED显示屏控制卡工作的基本原理是，首先接收来自外部的
显示内容信号，这些信号可以通过串口、网口等方式传输。
主控芯片将接收到的信号转换为LED显示屏可以识别的格式，
并将其存储到存储器中。
然后，主控芯片根据预设的显示规则，读取存储器中的数据，并通过发送器将其发送给LED显示屏。
LED显示屏控制卡的主控芯片通常采用高性能的处理器，如ARM芯片，以保证处理速度和稳定性。
存储器一般采用高速
闪存，以确保数据的读取和存储速度。
发送器则通常采用高速串/并转换器，以实现数据的快速传输。
LED显示屏控制卡还具备一些附加功能，如亮度调节、色彩
校正等。
亮度调节功能可以通过控制LED显示屏的亮暗程度，以适应不同环境的显示要求。
色彩校正功能可以通过调节显示内容中的红、绿、蓝三种基色的比例，以实现准确的颜色显示。
总之，LED显示屏控制卡通过接收、处理和发送信号，实现
LED显示屏的内容控制。
它是LED显示屏系统中不可或缺的关键组件，能够播放各种形式的图像、文字和动画等内容，广泛应用于户外广告、体育场馆、商场等场合。
LED显示屏控制解决方案概述LED显示屏是一种使用LED点阵排列而成的平面显示设备，广泛应用于广告、信息发布、舞台演出等领域。
为了实现对LED显示屏的控制，需要使用合适的控制解决方案。
本文将介绍一种常见的LED显示屏控制解决方案，包括硬件和软件层面。
硬件方案LED显示屏控制的硬件方案主要包括LED控制卡、显示屏模块和接口电路。
LED控制卡LED控制卡是控制LED显示屏的核心设备，它接收外部信号，并根据信号的要求来控制显示屏的亮度、颜色、动画等。
LED控制卡通常采用高性能的处理器和大容量的存储器，以保证稳定的控制效果。
根据LED显示屏的规格和需求，可以选择不同型号的LED控制卡。
显示屏模块显示屏模块是LED显示屏的基本单元，它由多个LED点阵构成。
每个显示屏模块包含一个或多个显示单元，每个显示单元可以是一个独立的LED点阵或者多个LED点阵的组合。
显示屏模块通常具有较高的亮度和清晰度，以确保在各种环境下都能获得良好的显示效果。
接口电路接口电路是连接LED控制卡和显示屏模块的桥梁，它负责将控制卡发送的信号转换为显示屏模块可以理解的信号，并将显示屏模块内部的状态信息反馈给控制卡。
接口电路通常采用高速传输技术，如以太网、串行通信等，以确保高效的数据传输和可靠的通信。
LED显示屏控制的软件方案主要包括LED显示控制程序和控制协议。
LED显示控制程序LED显示控制程序是运行在LED控制卡上的软件，它负责接收外部信号并解析，然后根据解析结果控制显示屏模块的显示效果。
LED显示控制程序通常具有友好的用户界面，通过界面可以方便地设置LED显示屏的各种参数，如亮度、颜色、动画等。
控制协议控制协议是指定了通信规则和数据格式的协议，用于LED控制卡与外部设备之间的通信。
常见的LED显示屏控制协议有DMX512、TCP/IP等。
控制协议通常包括命令、数据包和校验等部分，确保了数据的可靠传输和正确解析。
LED显示屏控制解决方案广泛应用于各个领域，以下列举了几个常见的应用场景：•广告牌：LED显示屏可用于展示各种广告内容，如商店招牌、道路广告牌等。

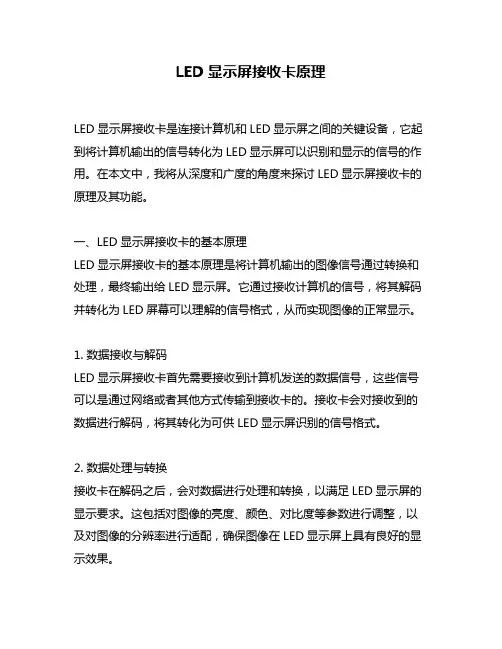

LED显示屏接收卡原理LED显示屏接收卡是连接计算机和LED显示屏之间的关键设备，它起到将计算机输出的信号转化为LED显示屏可以识别和显示的信号的作用。
在本文中，我将从深度和广度的角度来探讨LED显示屏接收卡的原理及其功能。
一、LED显示屏接收卡的基本原理LED显示屏接收卡的基本原理是将计算机输出的图像信号通过转换和处理，最终输出给LED显示屏。
它通过接收计算机的信号，将其解码并转化为LED屏幕可以理解的信号格式，从而实现图像的正常显示。
1. 数据接收与解码LED显示屏接收卡首先需要接收到计算机发送的数据信号，这些信号可以是通过网络或者其他方式传输到接收卡的。
接收卡会对接收到的数据进行解码，将其转化为可供LED显示屏识别的信号格式。
2. 数据处理与转换接收卡在解码之后，会对数据进行处理和转换，以满足LED显示屏的显示要求。
这包括对图像的亮度、颜色、对比度等参数进行调整，以及对图像的分辨率进行适配，确保图像在LED显示屏上具有良好的显示效果。
3. 数据输出与传输接收卡将处理后的数据信号输出给LED显示屏，以便LED显示屏能够正确地显示图像。
这一过程涉及到数据的传输方式和协议，例如常见的传输方式有串行传输和并行传输。
接收卡会根据显示屏的要求选择合适的传输方式，并通过正确的传输协议将数据传输到显示屏上。
二、LED显示屏接收卡的功能与特点1. 数据处理能力强LED显示屏接收卡具有较强的数据处理能力，可以对接收到的数据进行多种处理和转换。
通过对图像亮度、颜色等参数的调整，接收卡能够使显示屏显示的图像更加鲜艳、清晰，更符合观众的需求。
2. 多种输入接口为了满足不同场景下的需求，LED显示屏接收卡通常提供多种输入接口，例如DVI、HDMI、VGA等，可以接收多种类型的信号输入。
这样用户可以根据需要选择合适的输入接口，方便地连接到各种信号源上。
3. 高稳定性和可靠性LED显示屏接收卡作为重要的设备之一，具有较高的稳定性和可靠性。
led控制卡原理
LED控制卡是一种用于控制LED灯光显示效果的电子设备。
其原理可以简单归纳为以下几个主要部分。
1. 信号输入：LED控制卡通常具有多种信号输入接口，例如
以太网接口、USB接口、串行通信接口等。
通过这些接口，
用户可以将LED显示效果的控制信号送入LED控制卡。
2. 控制芯片：LED控制卡内部有一个或多个控制芯片，用于
处理控制信号和控制LED灯光的状态。
控制芯片可以根据接
收到的信号对LED灯光进行亮度控制、颜色控制、显示模式
切换等操作。
3. 存储器：LED控制卡还配备了存储器，用于存储LED显示
效果的参数和数据。
这些参数和数据可以包括LED灯光的亮度、颜色表、显示模式等信息，用户可以通过编程或配置软件对存储器中的数据进行修改。
4. 电源管理：为了正常工作，LED控制卡需要一定的电源供应。
因此，LED控制卡通常具有电源管理电路，用于对电源
进行监测和管理，确保稳定的电源供应。
5. 输出接口：LED控制卡具备LED灯光输出接口，用于将实
际的控制信号传输至LED灯光。
通常采用的输出接口有DMX 接口、SPI接口等。
在LED控制系统中，通常还会配备一台主控电脑或者控制器，
用于编程或配置控制卡，发送控制信号。
主控电脑通过控制卡的输入接口将控制信号传输给控制芯片，最终控制LED灯光的亮度、颜色和显示效果。
LED控制卡的设计原理主要是通过信号的输入、控制芯片的处理和输出接口的传输，实现对LED灯光的控制和显示效果的改变。
通过合理配置参数和编程，用户能够实现各种个性化的LED灯光展示效果。
LED显示屏控制卡是控制显示屏的关键数据转化部分。
我们也常说同步控制卡、异步控制卡等等。
下面就从控制卡的控制方式来介绍一个LED控制卡。
1、什么是LED显示屏控制器LED显示屏控制器又称LED异步控制系统或LED显示屏控制卡，是LED图文显示屏的核心部件。
负责接收来自计算机串行口的画面显示信息，置入帧存储器，按分区驱动方式生成LED显示屏所需的串行显示数据和扫描控制时序。
2、嵌入式实时+脱机二合一控制器是怎样控制显示屏的嵌入式实时+脱机显示屏，主要由DVI发送控制器或1000M网卡、CPU、存储器(SD卡)、显示扫描驱动四部分构成。
上电后,系统初始化,CPU从存储器(SD卡)中取出用户存入的显示内容，送入LED显示屏就可以还原出用户编辑的内容。
(用户编辑好的内容是通过局域网通讯送入控制器的)。
当CPU检测到有实时信息发送时，将自动切换数据通道，使显示屏转为实时显示。
实时显示是显示屏的最高优先级。
3、嵌入式实时+脱机二合一控制器的音频处理问题在脱机状态下，控制器有自带的音频处理器，可脱机播放音频。
但在实时状态下音频是通过，DVI发送控制器(或1000M网卡)对音频的实时采集，通过1000M网线发送到控制器的，在通过音频播放芯片进行播放。
所以控制器的音频是可以实时、脱机任意切换的。
4、实时+脱机二合一控制器适用哪些场合实时+脱机二合一控制器，适应许多场合。
而且显示屏不用开电脑就可以用。
LED显示屏彻底抛开了异步同步的概念，是显示屏应用的一种革命。
不适用场所：电视台用屏、超大显示屏5、控制器能实现群屏控制吗控制卡，带有以太网(局域网)接口，可以方便的组网。
通过局域网中的电脑去控制联网的显示屏，适合群屏联网发布信息。
6、控制器能脱机播放动画和视频吗本控制器能直接接受各种视频格式的文件，软件自动处理成显示屏适应的尺寸，不需要截成位图，直接以MPEG4、AVI、FLV、BMP等等的格式发送到控制卡。
7、LED显示屏显示图片需要灰度吗电脑上的图片都是全彩色的，要想真实还原效果，只有LED全彩屏能做到。

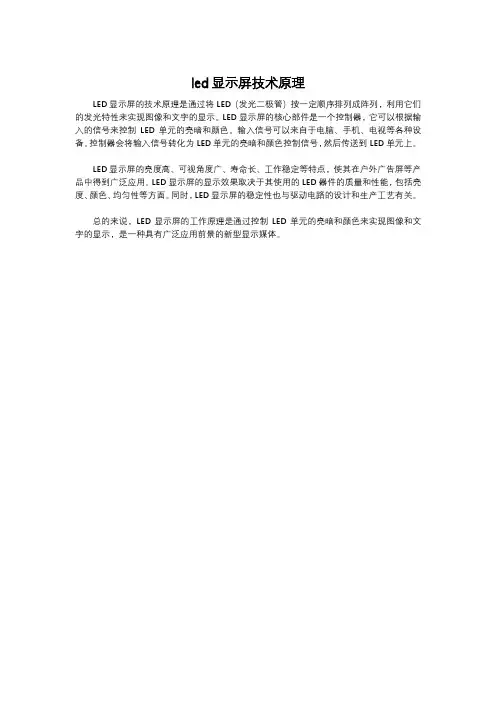

led显示屏技术原理
LED显示屏的技术原理是通过将LED（发光二极管）按一定顺序排列成阵列，利用它们的发光特性来实现图像和文字的显示。
LED显示屏的核心部件是一个控制器，它可以根据输入的信号来控制LED单元的亮暗和颜色。
输入信号可以来自于电脑、手机、电视等各种设备。
控制器会将输入信号转化为LED单元的亮暗和颜色控制信号，然后传送到LED单元上。
LED显示屏的亮度高、可视角度广、寿命长、工作稳定等特点，使其在户外广告屏等产品中得到广泛应用。
LED显示屏的显示效果取决于其使用的LED器件的质量和性能，包括亮度、颜色、均匀性等方面。
同时，LED显示屏的稳定性也与驱动电路的设计和生产工艺有关。
总的来说，LED显示屏的工作原理是通过控制LED单元的亮暗和颜色来实现图像和文字的显示，是一种具有广泛应用前景的新型显示媒体。
led大屏显示系统原理
LED大屏显示系统是利用LED（Light Emitting Diode，发光二极管）作为发光元件，结合控制电路和显示软件，实现图像、文字、视频等多媒体内容的显示。
其原理主要包含以下几个方面：
1. 发光二极管：LED是一种能够自发光的半导体器件，当电
流通过LED时，会产生光。
LED具有高亮度、长寿命、低能
耗等优点，因此被广泛应用于显示领域。
2. 控制电路：LED大屏显示系统中的控制电路负责对LED进
行亮度调节、色彩控制、信号转换等操作。
控制电路通常包括驱动芯片、扫描芯片、控制器等部分。
3. 显示软件：显示软件是LED大屏显示系统的核心，它负责
从外部输入信号（如电脑、摄像头等）中提取图像、文字、视频等内容，并将其转化为适合LED显示的格式。
显示软件通
常具有图像处理、文字编辑、视频播放等功能。
4. 显示模块：显示模块是LED大屏显示系统的关键组成部分，它由多个LED单元（LED点阵）组成。
LED单元按照一定规
律排列，形成了一个个像素点，通过调整像素点的亮暗程度和颜色，来呈现出不同的图像、文字、视频等内容。
在LED大屏显示系统中，控制电路通过控制LED单元的亮灭
和亮度，以及调整像素点的颜色，来实现图像、文字、视频等
内容的显示。
同时，显示软件负责对输入信号进行处理并转化为适合LED显示的格式，从而实现对显示内容的控制和管理。
led显示屏控制系统工作原理LED显示屏控制系统是一种现代化的信息传递工具，广泛应用于商业广告、交通指示、体育赛事等场合。
本文将对LED显示屏控制系统的工作原理进行详细介绍。
一、LED显示屏的组成结构LED显示屏由多个LED模块组成，每个LED模块由多个LED点阵组成。
LED点阵的数量和排列方式决定了LED显示屏的分辨率和大小。
在LED模块中，还包括控制电路板和电源模块。
二、LED显示屏的控制原理LED显示屏控制系统主要由以下部分组成：主控制器、显示卡、传输线、LED模块。
主控制器负责控制LED显示屏的整体运行，显示卡负责将图像信号转化为LED点阵控制信号，传输线将控制信号传输到LED模块中。
1.主控制器主控制器是LED显示屏控制系统的核心部分，它负责整个系统的控制和运行。
主控制器通常由单片机、FPGA等芯片构成，它通过和显示卡的通信来控制LED显示屏的显示内容。
主控制器还可以通过网络接口与服务器进行通信，实现远程控制和管理。
2.显示卡显示卡是将计算机图像信号转化为LED点阵控制信号的设备。
显示卡通常由FPGA芯片、存储芯片、控制芯片等构成。
FPGA芯片可以根据不同的图像信号生成相应的控制信号，存储芯片用来存储控制信号，控制芯片则负责控制整个显示卡的工作。
3.传输线传输线负责将控制信号从显示卡传输到LED模块。
传输线的类型包括网线、串行线等。
网线通常用于短距离传输，串行线则适用于长距离传输。
4.LED模块LED模块是LED显示屏的最小单元，它由多个LED点阵构成。
每个LED点阵包含多个LED灯珠，通过控制电路板和电源模块完成LED灯珠的亮度和颜色控制。
LED模块中的控制电路板接收传输线传来的控制信号，并将控制信号转化为LED灯珠的亮度和颜色控制信号。
三、LED显示屏的工作流程LED显示屏的工作流程如下：1.计算机将图像信号发送给显示卡；2.显示卡将图像信号转化为LED点阵控制信号；3.传输线将控制信号传输到LED模块中；4.控制电路板将控制信号转化为LED灯珠的亮度和颜色控制信号；5.LED灯珠发光，显示图像内容。
目录第一章 801型、802型卡功能简介 (1)第二章硬件参数 (5)第二章第8代控制系统使用手册 (6)第三章国标网线制作方法 (25)IndexChapter I Model 801 and 802 functions and features (27)Chapter II Model 801 and 802 manual (30)Chapter III Communication cable making method (49)深圳三鑫维科技是一家专业生产制造LED显示屏的知名企业，20年的led行业研究经验，如还有不理解的请咨询电话：9第一章 801型、802型卡功能简介一、完全兼容第七代基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。
可与七代系统混合使用。
二、支持10位颜色旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
三、智能连接功能同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
四、智能监控每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
五、公司图标显示当发送卡电源没开启时显示屏自动显示设定的公司图片，图片像素为128X128，颜色数为16K色。
六、支持16以内的任意扫描方式原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
七、支持模块宽度为64以内的任意数旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
八、支持异型分割显示每块接收卡最大支持1024段分割，用于异型/文字屏。
九、支持容余点插入可设定每多少点接入一个或多个空像素，用于异型屏。
十、支持带PWM的驱动芯片需专用驱动芯片配合，使显示屏效果更完美。
十一、支持硬件逐点校正功能需专用驱动芯片配合，使显示屏逐点校正效果更好。
十二、支持逐点检测功能需专用驱动芯片配合，动态地检测显示屏瑕点情况。
十三、千兆技术真正千兆技术，绝不抽帧。
单卡最大支持：801型卡1280×1024；802型卡2048×640，双卡级联最大支持2048×1152。
单网线支持：801型卡1024×640 、1280×512；802型卡1600×400、2048×320。
十四、逐点校正、逐卡（箱体）校正功能逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。
逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
十五、智能识别一卡通功能智能化的识别程序可识别双色、全彩、虚拟、灯饰等各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一卡在手，做屏无忧。
十六、65536级（64K）灰度内任意设定功能客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
十七、刷新率任意设置、锁相、同步功能刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。
锁相同步范围为47Hz-76Hz。
十八、双倍超大带载面积全彩4096级（4K）灰度180Hz刷新率，最大可带512×128，全彩静态16384级（16k）灰度300hz，可带160×64，（注：需驱动板能上高时钟30MHz）。
十九、双网线热备份功能接收卡的A、B两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替进行控制，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替进行控制，使显示屏的正常工作得到最大保障。
二十、多屏同步及组合功能支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步显示、独立播放等.二十一、256级亮度自动调节256级亮度自动调节功能让您的显示亮度调节更加有效。
二十二、声音传输功能802型卡集成声音传输，不用另拉音频线即可把声音传到显示屏，双24比特64khz高保真数字信号→模拟信号以及模拟信号→数字信号转换，让您的显示屏影像效果完美无缺。
二十三、程序在线升级功能如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED 演播室即可升级程序，无需把接收卡拆离大屏即可升级。
二十四、突破传统观念无拨码开关无拨码开关设计，所有设置通过LED演播室设置。
二十五、测试功能接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
二十六、超长传输距离传输最大距离达170米（实测），可靠传输距离达140米。
二十七、配套软件LED演播室9.0以上版本。
第二章硬件参数外形尺寸：144.0mm X 91.2mm工作电压：5V-12V极限电压：4.75-16V工作电流（无单元板负载）：1000mA最大工作电流：1500mA保护电流：2000 mA工作温度：摄氏0-30度极限工作温度：摄氏0-60度工作湿度：5%-95%第三章第八代控制系统使用手册一、进入设置对话框在菜单下点“设置”，“软件设置”后，输入“linsn”五个小写字母（注意电脑上没有显示，在键盘上直接按linsn五个字母，如有错误重新再按一次直到正确为止）即可进入设置对话框，如图1所示。
图1二、发送卡设置发送卡设置非常简单，如果你的显示屏工作在1024×768模式不用设置即可工作，否则需选择需要的显示模式，再点“保存到发送卡”后，重新设置你的电脑分辨率即可。
(注意：显示模式是指电脑的显示模式。
) 如图1所示。
三、接收卡设置在进入接收卡的设置之前，先了解接收设置界面上的各项是非常必要的，能让用户更好地了解控制系统，从而使操作更简单，快捷。
灯板芯片：可选专用PWM或点校正等芯片当前扫描模式：完成智能设置后，软件界面会写出当前单元板的驱动模式。
文件名称：是指经智能设置正确后，保存驱动设置时给驱动文件起的名称。
例如：通用全彩8扫8行8折。
LED刷新频率：LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定，如果要用照相机拍摄画面时无水波纹无闪烁，刷新率应设置在600hz以上。
双色显示屏不追求效果一般设置成60-75HZ 即可，全彩屏要求效果一般户内屏设为180-600hz，户外屏300-1200hz。
同步刷新：对于双色显示屏，选与不选此项对效果影响不大。
但对于全彩显示屏，必须选此项，可以使电脑与显示屏同步，效果更好。
灰度级数：一般来说，双色显示屏选256级即可，全彩户内选4096级，户外选16384级。
当然也可以根据显示屏的要求提高灰度，灰度越高图片层次越好。
扫描移位时钟：取决于驱动板的性能和设计。
如果性能好，设计合理，能上的时钟就越高，那么单张接收卡带的面积（像素点）就会越大，或者在带面积不变的情况下支持更高的灰度和刷新频率。
占空比：是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟。
一般设为50%。
消隐时间：如果显示屏出现有暗亮的情况，可以通过此项来消除。
双色一般设为：3000，全彩设为：200。
如果仍然不能消除可以提高消隐时间。
如果提高到很大，依然无效，请检查接收卡到显示屏的连接是否正确，尤其要注意OE信号有没有接反。
消隐延迟：调整可改善暗亮的显示屏灰度补偿：调整低灰度线线特性默认值为1，大部分显示屏不用调。
正常的灰度显示是由暗到亮，如下图2所示：图2有些单元板由于质量不好，灰度会显示不均匀，调整此项可能会使灰度显示正常，调整数值范围：0-15。
虚拟显示：如果显示屏是虚拟屏，并且要显示在虚拟模式，此项要打“√”。
输出口逆序：转接卡上的输出口，1口变16口，2口变15口,依次推使用行信号D作为第二路时钟使带载高度加倍：提高接收卡的戴载高度为2倍使用行信号DCB作为时钟使带载高度为四倍：提高接收卡的戴载高度为4倍扩展起始位置接口：可外接控制板控制接收卡起点位置和宽度数据前加入空时钟：用于一些需插入时钟的芯片无信号显示：大屏无信号输入时, 用户可选显示模式.最大宽度：是指一张接收卡能带的最大宽度。
它跟刷新频率，灰度级数，扫描移位时钟有着密切的关系，会随着他们的改变而改变。
一般来说，刷新频率，灰度级别越高，一张接收卡能带最大宽度就越小；扫描时钟越高，一张接收卡能带最大宽度就越大。
但扫描时钟的上限是由灯板驱动芯片决定的。
实际宽度：是指显示屏的实际宽度。
最大高度：是指一张接收卡能带的最大高度，与驱动板设计有关。
实际高度：是指显示屏的实际高度。
设置起始位置：接收卡的起始位置，就是大屏幕显示区域起始的设置，默认状态下起始位置是0，0的。
也就是显示器的左上角坐标.智能设置：此项共有七步（跟据驱动板不同有些步骤可能跳过），是用来自动检测驱动板的驱动模式和信号走向的。
正确地完成这七步，你的单元板就可以正常工作了。
从文件加载：如果之前有调试过相同的单元板，并将驱动设置保存在电脑文件中，直接从电脑文件里加载相对应的驱动文件就可以了，不需要重新设置。
保存到文件：单元板调试完之后，系统会自动检测出该单元板的驱动模式和信号走向，从而生成一个程序文件，文件后缀名为*.rcg。
用户可以命名该文件，然后保存该文件到电脑，下次调试相同单元板时，可以直接从电脑里加载就可以了，不必进行智能设置。
发送到接收卡：智能设置完之后，用户会根据显示屏而改变接收卡设置界面上的其他设置项，改变完一项或多项设置后一定要点“发送到接收卡”，改变的设置才能有效。
当用户调试相同单元板而从文件加载直接调用程序文件时，也要点击“发送到接收卡”，加载的设置才能有效，否则接收卡不能正常工作。
保存到接收卡：点击此项可以把数据永久地保存到接收卡。
在进入接收卡设置时，设置界面上的各项先不要去改变，首先从点击“智能设置”开始。
智能设置完成后，会重新回到接收卡设置界面，再根据显示屏需要来更改接收卡设置界面上的其他各项。
接收卡设置很简单，对于新的驱动板接好后点“智能设置”，按提示输入驱动板上亮的情况后（详细步骤如下），即可识别出驱动板的扫描模式等各种设置。
再根据需求调整刷新率、移位时钟，灰度级别等参数即可。
最后不要忘了要点“保存到文件”即可保存设置参数到电脑文件。
对于已经设置过的旧驱动板，只需点“从文件加载”选择相应的程序文件，再点“发送到接收卡”，接收卡就能正常工作了。
点“保存到接收卡”可把该扫描驱动设置信息永久保存到接收卡。
