模拟ic模块设计

电子设计中的模拟IC设计在电子设计中，模拟集成电路设计是一个非常重要的领域，它涉及到模拟信号的处理和传输，通常用于处理声音、图像和其他形式的连续信号。

模拟IC设计的目标是设计出性能稳定、功耗低、成本合理的集成电路。

模拟IC设计的第一步是确定设计参数和规格。

在开始设计之前，需要明确信号的频率范围、幅度范围、输出电流和电压要求等。

这些参数将直接影响到后续设计的方向和结果。

接下来是电路拓扑设计。

根据设计参数和规格，选择合适的电路结构和拓扑。

常用的模拟IC电路包括放大器、滤波器、混频器等。

在确定了电路拓扑之后，可以开始进行具体的电路设计。

在模拟IC设计过程中，模拟电路设计工程师通常会使用一些仿真工具来验证电路设计的性能。

通过仿真可以有效的评估电路的稳定性、频率响应、阻抗匹配等重要指标，从而及时发现问题并进行调整优化。

另一个重要的环节是布局与布线设计。

良好的电路布局和布线对于模拟IC的性能至关重要。

合理的布局可以减小信号传输路径，降低电路的噪声和干扰。

同时，优秀的布局还能有效减小电路的面积和功耗，提高集成度和整体性能。

模拟IC设计的最后一步是验证和调试。

设计完成后，需要进行严格的验证测试，确保电路能够满足设计要求。

如果出现问题，需要及时调试和优化。

通过不断地验证和调试，最终设计出符合需求的模拟IC电路。

总的来说，模拟IC设计是一个复杂而精密的过程，需要设计工程师具备深厚的电路知识和丰富的实践经验。

只有通过不懈的努力和精心的设计，才能设计出性能稳定、高效能的模拟集成电路。

希望以上内容能帮助您更好地了解电子设计中的模拟IC设计。

九级 这时候的你对很多电路已经料如指掌，你可以提前预知很多技术下一轮的发展方向。一年你 只跑上几次仿真，也可能一仿真就是几年。你很少有画电路图的时候，多数时间你在打高尔 夫或是在太平洋的某个小岛钓鱼。除了偶尔在 ISSCC 上凑凑热闹，你从不和别人说起电路 方面的事，因为你知道没人能明白。
பைடு நூலகம்
七级 你开始真正理解模拟电路设计的本质，无论对于高精度系统还是高速度系统都有自己独有的 看法和经验。你可以在系统级对不同的模块指标进行折中以换取最好的性能。你会了解一个 潜在的市场并开始自己的产品定义，并且你知道只要方**确，你设计出的产品会具有很好 的竞争力。你可以从容的从头到脚进行整个电路的功能和指标划分，你了解里面的每一个技 术细节和他们的折中会对于你的产品有怎样的影响。你开始关注设计的可靠性。在这个阶段 中，你觉得 spice 是一个很实用的工具，并喜欢上了蒙特卡洛仿真，但你还是经常抱怨服务 器太慢，虽然你经常是在后半夜运行仿真。

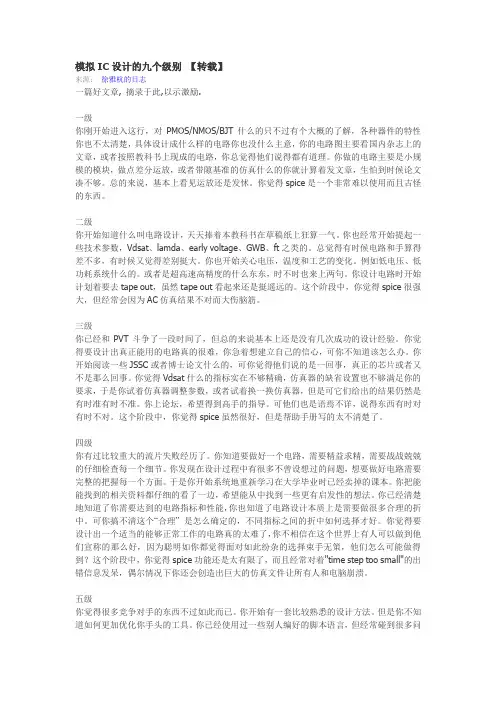

模拟 IC 设计的九个级别 【转载】
来源： 徐雅杭的日志
一篇好文章, 摘录于此,以示激励.
一级 你刚开始进入这行，对 PMOS/NMOS/BJT 什么的只不过有个大概的了解，各种器件的特性 你也不太清楚，具体设计成什么样的电路你也没什么主意，你的电路图主要看国内杂志上的 文章，或者按照教科书上现成的电路，你总觉得他们说得都有道理。你做的电路主要是小规 模的模块，做点差分运放，或者带隙基准的仿真什么的你就计算着发文章，生怕到时候论文 凑不够。总的来说，基本上看见运放还是发怵。你觉得 spice 是一个非常难以使用而且古怪 的东西。
二级 你开始知道什么叫电路设计，天天捧着本教科书在草稿纸上狂算一气。你也经常开始提起一 些技术参数，Vdsat、lamda、early voltage、GWB、ft 之类的。总觉得有时候电路和手算得 差不多，有时候又觉得差别挺大。你也开始关心电压，温度和工艺的变化。例如低电压、低 功耗系统什么的。或者是超高速高精度的什么东东，时不时也来上两句。你设计电路时开始 计划着要去 tape out，虽然 tape out 看起来还是挺遥远的。这个阶段中，你觉得 spice 很强 大，但经常会因为 AC 仿真结果不对而大伤脑筋。

模拟集成电路设计流程集成电路设计是指将数字电路、模拟电路以及其他电路功能集成在一块芯片上的过程。

它是一项复杂而精细的工作，涵盖了电路设计、逻辑设计、物理设计、设计验证和制造等多个环节。

以下是一个典型的集成电路设计流程的简要描述。

1.需求分析：在开始设计之前，首先需要明确设计的需求和目标。

这包括电路功能、性能要求、功耗要求、制造成本等方面的要求。

在此阶段，研发团队需要与客户或产品管理团队进行沟通，以确保设计的成功。

2.电路设计：在需求分析的基础上，设计师将开始进行电路设计。

这包括数字电路和模拟电路的设计。

数字电路设计使用逻辑门、寄存器、计数器等基本元件进行设计，而模拟电路设计使用电容、电感、放大器等元件进行设计。

在设计过程中，设计师需要使用电路设计软件进行模拟和验证，以确保电路的正确性和性能。

3. 逻辑设计：在电路设计的基础上，进行逻辑设计是非常重要的。

逻辑设计是将功能需求转化为逻辑电路的过程。

在此阶段，设计师将使用硬件描述语言（HDL）如VHDL或Verilog进行编写。

还可以使用逻辑设计软件进行模拟和验证，以确保功能的正确性和稳定性。

4. 物理设计：物理设计是将逻辑设计转化为物理布局和布线的过程。

在此阶段，设计师将把电路元件放置在芯片中，并通过布线连接它们。

物理设计需要考虑电路的布局、信号传输延迟、电源噪声等因素。

设计师通常使用物理设计工具，如CADENCE或Synopsys等软件进行设计。

5.验证和仿真：设计完成后，需要进行验证和仿真，以确保设计的正确性和性能。

验证过程包括功能验证、时序验证、电气验证、功耗验证等。

设计团队使用专业的电路仿真工具来模拟设计，并进行功能和性能测试。

在此阶段，如果发现问题，设计师将返回前面的步骤进行修改和优化。

6.制造准备：一旦电路设计验证通过，设计团队将准备相应的制造文档。

制造文档包括版图设计、掩膜图、材料清单、工艺规格等。

设计团队还需要与芯片制造商进行合作，确保设计可以被成功制造。

2024年ic设计岗位职责篇ic设计岗位职责1岗位职责：1）参与制定芯片和模块的specification2)负责模拟和混合信号ic电路的设计和仿真3）负责与版图工程师沟通并完成电路的版图设计4）制定芯片的.测试计划，并在流片后配合芯片测试5）负责芯片设计过程中相关设计文档的写作6）负责与ic foundry公司的沟通岗位要求：1）硕士及以上学历，五年以上相关工作经验2）熟悉模拟和混合信号ic电路的设计和仿真（例如pll/ldo/osc等，以及mipi/hdmi/usb等外设接口的phy）3）熟悉cmos工艺模拟集成电路设计、流片和测试流程4）掌握specification，datasheet，test plan，design review等技术文档的写作5）熟悉linux os系统以及cadence spectre，hspice，hsim等设计软件的使用6）熟悉layout guide，协助版图工程师进行电路版图设计7）有良好的英语沟通能力，与美国和国内工程师共同完成芯片开发ic设计岗位职责2模拟ic设计师工作职责:1.负责硅基模拟类芯片的研发设计;2.负责设计多种模拟ic,包括但不限于:tia、la、transceiver等光通信和射频ic类芯片、dc-dc,ac-dc,led driver,charger等电源管理类芯片;3.负责完成电路的设计、仿真、验证和debug分析;4.配合版图完成版图设计和绘制。

任职要求:1.微电子、电子工程或相关专业本科或以上学历,具有扎实的模拟电路基础理论知识,cet4级,具有熟练的'英文读写能力;2.1-3年及以上模拟ic设计经验,具有射频集成电路或电源管理类芯片设计经验者尤佳;3.熟练掌握模拟ic设计方法,熟悉并深刻理解cmos/bcd 工艺;4.熟练运用spectrerf、hspice、ads等eda工具进行电路设计。

工作职责:1.负责硅基模拟类芯片的研发设计;2.负责设计多种模拟ic,包括但不限于:tia、la、transceiver等光通信和射频ic类芯片、dc-dc,ac-dc,leddriver,charger等电源管理类芯片;3.负责完成电路的设计、仿真、验证和debug分析;4.配合版图完成版图设计和绘制。
