技术交底书CRCC14G2JL16-08第 1 页/共 6 页签收：日期：保留期限:5年本技术交底书一式三份：施工单位、技术部、计划部各一份。
技术交底书C R C C 14G 2J L 16-08第 2页/共 6 页签 收： 日 期： 保留期限:5年本技术交底书一式三份：施工单位、技术部、计划部各一份。
工程地点 （里程桩号）DK217+000-DK251+100 日 期2、测量放样按照复核后旳测量资料测量放线，定出控制轴线，钉木桩标出接触网立柱中心位置，并设置护桩，以便施工中对桩位旳检查。
注意在埋设护桩时必须用水泥砂浆（或砼）包裹，并标识明确，钻机就位前认真查对桩位。
3、钻机成孔①根据地质条件确定选用旳基础构造类型，从而确定成孔方式。
根据现场地质确认本标段接触网基础无矩形断面柱式基础，均为钻孔基础。
钻孔基础采用机械钻孔，孔口定位预检合格后开机施工。
钻孔深度和垂直度应符合设计及验标规定；②成孔至设计深度后，开始清孔，以防孔底虚碴过多，影响基础承载力。
4、钢筋笼制作及安装①钢筋笼在钢筋加工场集中制作，汽车运到现场安装。
钢筋笼旳主筋尽量为整根，需要对接时，宜采用搭接焊接头，搭接长度不不不小于200mm 。
成品钢筋笼保证其顺直、尺寸精确，钢筋制作必须严格按设计图纸施工，其钢筋规格、数量、尺寸必须满足设计图纸规定。
钢筋笼上、下车及运送过程中防止碰撞，保证运到现场旳钢筋笼构造尺寸满足设计图纸尺寸。
②钢筋笼放入前应先绑好砂浆垫块以保证钢筋笼外混凝土保护层旳厚度符合设计规定；本标段规定混凝土保护层厚度为50mm 。
吊放钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，防止碰撞孔壁。
钢筋笼放到设计位置时，应立即固定，以免钢筋笼在浇注混凝土时上浮，并使钢筋笼处在悬吊状态。
5、预埋件定位螺栓组定位采用双层钢板定位，可以保证螺栓组中各个螺栓旳相对位置，同步可以整体控制螺栓旳垂直度。
详细工艺如图：签收人意见：技术交底书CRCC14G2JL16-08第 3 页/共 6 页签收：日期：保留期限:5年本技术交底书一式三份：施工单位、技术部、计划部各一份。

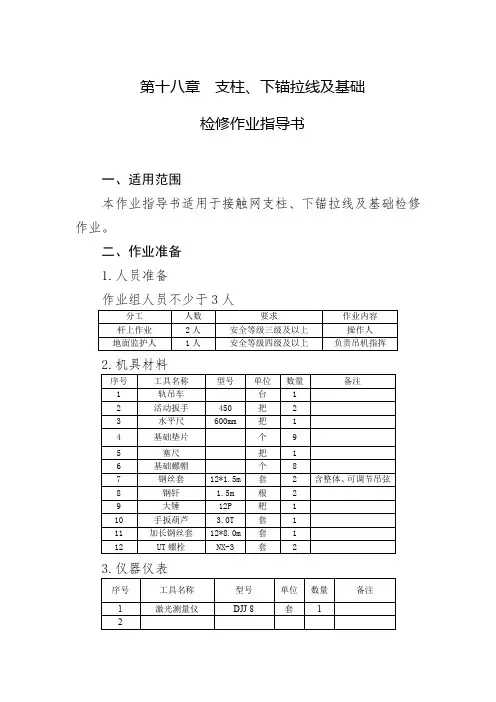

第十八章支柱、下锚拉线及基础检修作业指导书一、适用范围本作业指导书适用于接触网支柱、下锚拉线及基础检修作业。
二、作业准备1.人员准备作业组人员不少于3人2.机具材料3.仪器仪表4.劳保用品序号工具名称型号单位数量备注1安全帽－顶32安全带双钩根1三、质量标准1.支柱位置。
支柱跨距符合设计要求，一般不大于55米，误差±500mm。
200km/h及以上有碴高速铁路，接触网支柱侧面限不应小于3.1m，允许误差＋50mm、－0mm；站场内困难条件下直线地段不小于2.5m，站场内仅动车走行区段考虑工务拔道裕留量40mm，不小于2.19。
曲线区段接触网支柱侧面限界应相应加宽，其加宽度计算公式如下：曲线内侧加宽度：曲线外侧加宽度：侧面限界：2440——最基本侧面限界；Hx——支柱侧面限界；R——设计线路的曲线半径；H——接触线对轨面的高度；h——外轨超高值2.支柱本体钢柱：支柱本体不得弯曲、扭转、变形，各焊接部分不得有裂纹、开焊；表面热镀锌层剥落面积不得超过5%。
混凝土支柱：支柱本体不得有横向裂纹，混凝土与法兰盘底座连接部分不应有开裂现象。
混凝土支柱本体支柱法兰盘底座3.支柱倾斜率。
(1)支柱横线路面应垂直于线路中心线，允许偏差不应大于2度。
(2)单腕臂、双腕臂和中心锚结支柱顺线路方向应直立，允许斜率为±2‰；横线路方向，允许向受力反向的倾斜率为5‰。
顺线路方向民横线路方向(3)硬锚锚柱横线路方向，向受力反向的倾斜率为0～5‰，顺线路方向，向下锚拉线侧倾斜率为0～5‰。
(4)补偿下锚柱横线路方向，向受力反向的倾斜率为0～5‰。
下锚柱横线路方向(5)曲线内侧的支柱、装设开关的支柱、双边悬挂的支柱、硬横跨支柱、均应直立，允许向受力的反向倾斜，其倾斜率不超过5‰。
(6)接触网各种支柱，均不得向线路侧和受力方向倾斜。
4.支柱基础支柱基础面应高出地面。
基础帽完整无破损、无裂纹，支柱根部和基础周围应保持清洁，不得有积水和杂物。
高速铁路施工四电接口工程1.1路基四电接口1.1.1电缆槽（一）管控要点（1）检查电缆槽规格型号、层架安装是否符合设计尺寸要求（电缆槽外净尺寸为500mmx720mmx375mm,壁厚600mm。
内径长500mmx宽550mmx深300mm,），各支架的同层横档应在同一水平面上。
（2）检查电缆槽安装位置、标高、排水是否符合设计要求。
电缆槽采用侧向排水，于外侧壁底部预留泄水孔，泄水孔直径50mm，泄水孔加设铁丝网盖。
（3）检查电缆槽转角的角度、爬坡的坡度是否满足电缆敷设的要求。
（4）检查路基与桥梁、隧道过渡段电缆槽是否顺接，有无错位、落差等情况存在。
（5）检查电缆槽盖板规格、型号、质量是否符合设计要求，是否存在破损、缺失。
（6）综合接地端子与电缆槽同步形成，按设计预留综合接地端子，接地电阻不大于1Ω。
（7）强弱电电缆槽应分开设置且间距不小于1m。
（8）路基两侧的电缆槽内侧镶嵌不锈钢接地端子，接地端子在电缆槽浇筑或预制同步进行。
预埋在电缆槽内的引接铜缆伸出电缆槽长度应不小于30cm。
（9）路基边坡电缆槽整体嵌入路基边坡，其顶部与拱形截水骨架或者六菱块拦水坎顶部齐平，对于已经施工的拱形截水骨架，边坡电缆槽须设置在拱顶处。
（10）上下路基电缆槽跨水沟时，不得占用水沟截面净空，直接从水沟顶跨越，在跨水沟处电缆槽底部设置垂直泄水孔进行排水。
（11）施工上下路基电缆槽前，站前单位须提前埋设好引上引下的贯通地线。
（12）路基电缆槽与桥梁电缆槽采用现浇一定长度的电缆槽在平面及纵面上进行顺接，顺接长度应满足平面上路基电缆槽与桥梁电缆槽的转折角度大于60度，纵断面上转折角度大于30度。
（13）路基地段预设通信信号专用电缆槽，电缆槽位于接触网立柱外侧，声屏障内侧。
（二）管控方法目测、尺量、仪器测量，查阅设计图纸、相关技术规程及施工过程资料进行验证。
（三）常见问题及预防措施（1）电缆槽的排水不畅，容易积水。
预留电缆槽排水坡度和排水管。
