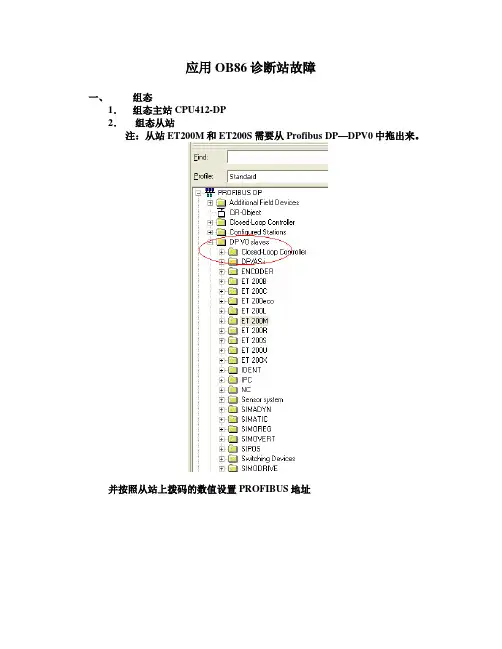

应用OB86诊断站故障
一、 组态
1． 组态主站CPU412-DP
2． 组态从站
注：从站ET200M和ET200S需要从Profibus DP—DPV0中拖出来。
并按照从站上拨码的数值设置PROFIBUS地址
二、 调用OB86,并编程把OB86的临时变量存入DB86,以便进行故障分析
在OB86中编写程序如下
注：OB86中的TEMP变量存在临时堆栈，故调用时可以在符号名前加#或者直接用L0.0 LB0这样的表示
三、 在DB86中读取故障信息并进行分析
1．从站掉电
故障离去
2．拔掉从站ET200S中一个模块
ET200S的指示灯:BF红灯常亮
CPU的指示灯:SF红灯常亮,BF闪烁
故障离去
3．拔掉从站ET200S的PROFIBUS线 ET200S的指示灯： BF红灯常亮
CPU的指示灯：SF红灯常亮 BF闪烁
故障离去
附录1：PROFIBUS故障诊断小结 1、 使用西门子BT200 485总线测试仪测试PROFIBUS
BT200是一种对RS485物理层进行测试的检测工具，它不仅可测试电缆的情况，还可以测量从站的站地址。BT200分为普通和专家两种测试模式，在普通模式下可检测出站点连接中断、接线反相、短路、AB相或屏蔽层断路、没有或多于2个终端电阻等信息；专家模式还可进行RS485接口测试、路径测试、网络距离测量和信号反射测试等功能。
站点测试：将BT200连接到已通电的从站上，对于一个从站的RS485接口，可检测出485接口的好坏，还能测量实际总线电平（标准为5V）。
路径测量：BT200可跨越中继器或光纤对整个网络进行测试，还可测出总线上的正常工作的从站数量和站地址。
距离测量：BT200可测出PROFIBUS电缆的实际长度（测量误差0.5米，电缆较短时不能准确测量）。
2、使用带诊断功能的总线中继器对PROFIBUS网络进行在线诊断
1
LKJ、机车信号、STP、CIR、GYK故障处理
工作页 项目课题 LKJ、机车信号、STP、CIR、GYK故障处理
项目任务 掌握常见的车载设备故障判断步骤和处理方法
课时安排 8学时
1.教学目标
1. 了解常见的车载设备故障现象。
2.掌握常见的车载设备故障的判断步骤和处理方法。
2.教学说明
1.课程学时安排8课时：老师授课0.5课时、学员练习5课时、考评2课时、老师点评0.5课时。
2.设主讲培训师1名，配合培训师2-3名，现场白板结合对照实物讲解。
3.学员分组演练练习，无作业任务学员课堂期间在附近座位上进行观摩学习。
3.教学内容
（一）LKJ设备故障
(1) 监控主机开机后插件面板指示灯不能正常显示
分析：此种现象多为插件不能正常自检，有CPU的插件，应重点检查CPU及周围电路或写入程序，没有CPU的插件，要重点检查错误指示的相应通道电路。
应急处理方法：
①检查各插件指示灯指示情况
②更换显示不正常的插件
③更换主机箱
（2）显示器不能正常显示，或无语音
分析：显示器本身是一个独立的CPU系统（包括数码和屏显），如果自检不正常，多为显示器本身的问题，如果不能正常显示，可以检查另一端的显示器显示是否正常，如果显示也不正常，应怀疑监控记录插件，否则可能是通信电缆或显示器有故障。 2
应急处理方法：
①检查主机与显示器连线正确后
②更换显示器
③更换监控记录插件
（3）无压力显示或压力显示不正确
分析：LKJ2000型可以同时引入四路压力信号，压力信号是通过压传感器将0～1000Kp的压力信号转换成0～5V的电压信号，送入模拟量输入/出插件，处理后送到监控记录插件的。所以出现这种现象多为压力传感器故障、压力传感器工作电压不正常、能模拟量输入/出插件故障所致。
应急处理方法：
① 检查压力传感器连线
② 检查压力传感器工作电压
③ 更换压力传感器
④ 更换模拟量输入/出插件
列车上的无线电台QR系统
术语解释
CIR:机车综合无线通信设备
GSM-R:专用于铁路的GSM系统
CTC:调度集中
TDCS:列车调度指挥系统（以前叫DMIS:调度信息管理系统）
TAX:机车安全信息综合监测装置
GRIS:GPRS接口服务器
OlClR系统总体介绍
机车综合无线通信设备（CIR）是铁路列车专用的无线通信设备，是传统无线列调电台的升级产品，是保障GSM-R区段行车安全的必备设备。按原铁道部门规定,在GSM-R区段运行的机车、客运专线机车、动车组、2007年后生产的大功率机车、在TDCS（CTC）区段运行的机车必须装备CIRo一般各厂家生产的有标准型和小型化两种，前者安装在新生产的机车上，后者用于既有机车的安装改造。
CIR系统
如上图所示，ClR系统的中间白色机柜是主机，两边带显示屏的黑盒子是MMl操作显示终端。ClR有两种模式：450MHZ电台模式，和GSM-R模式。
GSM很多人都知道，是以前民用的第二代蜂窝移动通信系统，即2G。现在移动通信已经发展到4G和5G阶段了，我们平常用手机，绝大多数接入的网络都是4G、5GoGSM-R是铁路专用的GSM移动通信系统。
ClR与地面的GSM-R设备（如数据中心机房、基站等）、450MHz
设备、轨道信号设备等共同组成一个完整的铁路综合无线通信网。
标准版主机，上方为A子柜，下方为B子柜
QR系统
机车综合无线通信设备CIR的系统组成有：主机（A/B子柜）、操作显示终端（MMI）、各种天线（GSM-R天线、450MHz天线、GPS天线）、送受话器、扬声器、打印机等。不过，一般在驾驶室的驾驶台上，只能看到MMI操作显示终端和话筒,而主机因为体积比较大，安装在其他地方。MMl有的嵌入到驾驶台，有的悬挂在司机头部侧上方。
MMI操作显示终端，是司机操控CIR的人机界面，司机主要是操作它，可以设置车次号、机车号、行车线路、行车区段、450M/GSM-R切换、中英文切换、签收调度命令、紧急呼叫、报警、打印等等。当然，它也可以显示所有需要显示的信息。
