模数mn，主视图一般采用半剖，用细实线在未剖部分画上三条斜线或“人字线”，但线的方
向及角度应与所设计的齿轮一致。
锥齿轮
轮齿
锥齿轮——与设计有关
背锥。将背锥展开得一扇形齿轮， 假想将该扇形齿轮补全为完整的直 齿圆柱齿轮，这个假想的直齿圆柱 齿轮就是锥齿轮的当量齿轮。
这才是锥齿轮的标准模数
①
背锥展开得到的扇形齿轮 ——假想的
② ④ 当量齿轮 ③ ⑤
将扇形齿轮补全 ——还是假想的
锥齿轮
大端模数 齿 数 m z α X 8-7-7 5 20 20° 齿形角 变位系数 精度等级 配对 齿轮 图号 齿数 30
锥齿轮的啮合画法
注意啮合区的画法，共有5条线。
其实，带轮与齿轮的 结构大同小异，只是轮缘 部分不同而已。所以带轮 的结构也分为：实心式、 腹板式和轮辐式三类。
采用范成法加工齿轮，有时会出现根切现象，即齿根的 渐开线齿廓被切去一块，使轮齿承载能力大大降低。根切的 原因是齿数过少。那么，不产生根切的最少齿数是多少呢？
根切的齿轮
标准齿轮不根切 的最小齿数为： zmin=17
13齿
不根切的齿轮
18齿
齿轮正确啮合条件之一：两齿轮的模数相等 m1=m2=m

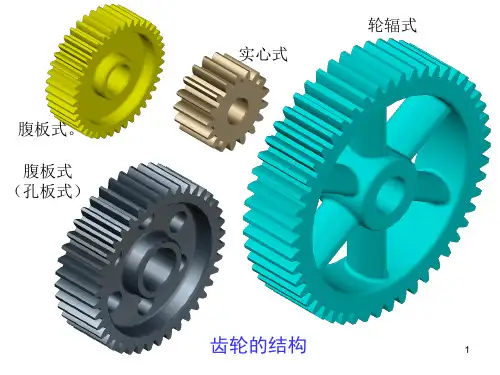

轮辐式 实心式
腹板式。 腹板式 （孔板式）
齿轮的结构
！
假如我说齿轮的视图要这样画，你有何感想？
按投影关系画出 每条轮廓线 渐开线！你画画 试试？
只有40齿，如 果有200齿呢？
这样画齿轮太坑人了，一辈子能画几个？有没有简单一些的画法呢？
实心式齿轮 先说说实心式齿 轮的画法——
这个表格放在图纸的右上角，当然， 图纸上还必须有标题栏、技术要求等等。 本例限于幅面，没法一一列出。

侧隙
两个相啮合的齿轮在啮合时，轮齿侧面之间的间隙。侧隙的 存在可以保证齿轮传动的灵活性和润滑性，但过大的侧隙会 影响传动的准确性和稳定性。
03
齿轮的传动原理与特性
齿轮传动的基本原理
Байду номын сангаас齿轮传动的定义
齿轮传动的啮合原理
通过两个或多个齿轮的啮合，实现动 力和运动传递的机械传动方式。
通过齿轮齿廓间的相互作用，实现动 力和运动从主动齿轮到从动齿轮的传 递。
齿轮磨损
齿轮磨损是常见故障之一，可以通过定期更换润滑油、减 少过载运行等措施来减缓磨损。磨损严重时需更换齿轮。
齿轮断裂
齿轮断裂可能是由于过载、疲劳等原因引起的，应检查设 计、制造、安装等方面的问题，并采取措施防止再次发生 。
齿面点蚀
齿面点蚀可能是由于润滑不良、过载等原因引起的，应改 善润滑条件、降低载荷等措施来减缓点蚀的发展。严重时 需更换齿轮。
05
齿轮的应用与维护保养
齿轮在机械设备中的应用实例
汽车变速箱
齿轮在汽车变速箱中起到改变传 动比、实现倒车和中断动力的作 用，是汽车传动系统中的重要组
成部分。
工业机床
齿轮在工业机床中用于传递动力 和精确控制运动，如滚齿机、插
齿机等。
航空航天设备
齿轮在航空航天设备中用于实现 复杂传动和减轻重量，如飞机发
早在古代，人们就开始使 用木制或石制的齿轮来传 递动力和改变转速。
工业革命时期
随着工业革命的到来，金 属加工技术的进步使得金 属齿轮得以广泛应用。
现代时期
随着计算机技术和先进制 造技术的发展，现代齿轮 设计更加精确、高效，应 用领域也更加广泛。
02
齿轮的基本参数与术语
模数与压力角

齿轮
通过齿轮间的啮合可以实现：
1.传递动力
2.改变运动速度
3.改变运动方向
常见的齿轮传动的形式有：
1.圆柱齿轮传动——两齿轮轴线平行
2.圆锥齿轮传动——两齿轮轴线相交
3.蜗轮蜗杆传动——两齿轮轴线交叉
（点击图形演示动画）齿轮传动的基本知识
齿轮传动的形式还有：
1.齿轮齿条传动——将旋转运动变为直线运动
2.内啮合齿轮传动——适用于轴间距离小，结构更
紧凑的传动
（点击图形演示动画）齿轮传动的基本知识
圆柱齿轮的轮齿均匀分布在圆柱面上，有直齿、斜齿和人字齿。

（点击图形演示动画）
圆柱齿轮的轮齿有标准与变位之分，凡轮齿符合标准规定的为标准齿轮。

在标准基础上轮齿作某些改变的即为变位齿轮。

1.直齿圆柱齿轮的规定画法
⑴单个齿轮的画法
齿顶圆（齿顶线）—粗实线
分度圆（分度线）—细点画线
齿根圆—细实线（可省略）
轮齿按不剖绘制齿轮其余部分按其投影绘制
⑵啮合齿轮的画法
齿轮啮合画法同单个的画法类似，作图时只是注意以下两点：
1.两啮合齿轮的分度圆应相切
2.啮合区中有一齿轮的齿顶线为虚线
2、斜齿圆柱齿轮的画法：
斜齿轮的画法和直齿轮相同，只是用三条与齿向相同的细实线表示螺旋线的方向。

斜齿圆柱齿轮的啮合画法：。

根据齿轮的齿数和模数，绘制齿轮的基本轮 廓，包括齿顶圆、齿根圆等。
添加细节特征
标注尺寸和公差
根据需要，添加齿轮的其他细节特征，如齿 数、齿形、轴孔等。
根据要求，标注齿轮的尺寸和公差，以确保 零件图的准确性。
齿轮装配图的画法
确定装配体位置和比例
选择适当的视图和比例，以便正确绘制齿 轮的装配体形状和尺寸。
齿轮的参数与计算
模数
齿厚与齿槽宽之比，影响齿轮的负载能力 和大小。
齿数
齿轮上齿的个数，影响齿轮的传动比和大 小。
压力角
齿廓与齿槽宽之间的夹角，影响齿轮的传 动效率。
螺旋角
齿轮上齿线的倾斜角度，影响齿轮的轴向 力和传动效率。
03
齿轮的画法技巧
齿轮轴测图的画法
确定齿轮轴线位置
根据齿轮的尺寸和形状，确定齿轮 轴线的位置，以便正确绘制轴测图 。
使用技巧
AutoCAD提供了丰富的绘图工具和编辑功能，熟练掌握这些工具和功能可以帮助 提高绘图效率和质量。例如，使用快捷键命令可以快速执行绘图和编辑操作，掌 握图层管理可以提高图形的可读性和可维护性。
SolidWorks软件介绍及使用技巧
软件介绍
SolidWorks是一款由法国Dassault Systèmes公司开发的3D CAD软件，具有易用性、稳定性和高效性等特点。
VS
使用技巧
Pro/Engineer具有强大的参数化设计功 能，可以方便地对模型进行尺寸驱动和约 束驱动。熟练掌握这些功能可以帮助提高 设计效率和质量。同时，利用 Pro/Engineer的曲面造型、渲染和动力 学模拟等功能可以扩展设计范围和提高设 计质量。
THANKS
谢谢您的观看
绘制齿轮的基本轮廓
