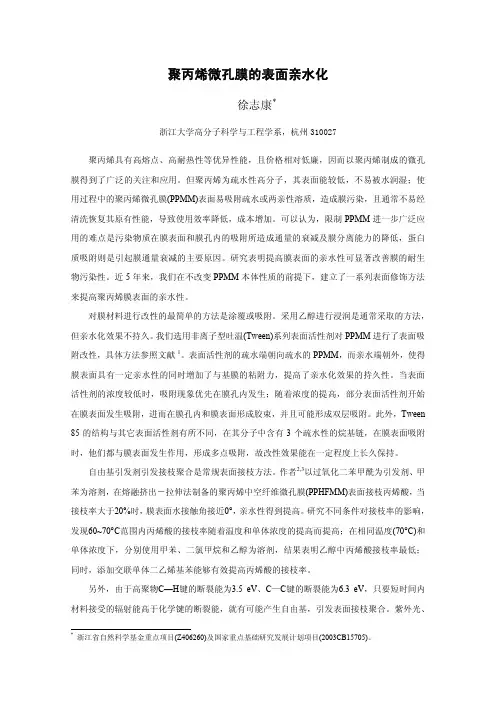

聚丙烯微孔膜的表面亲水化

聚丙烯微孔膜的表面亲水化徐志康*浙江大学高分子科学与工程学系，杭州310027聚丙烯具有高熔点、高耐热性等优异性能，且价格相对低廉，因而以聚丙烯制成的微孔膜得到了广泛的关注和应用。

但聚丙烯为疏水性高分子，其表面能较低，不易被水润湿；使用过程中的聚丙烯微孔膜(PPMM)表面易吸附疏水或两亲性溶质，造成膜污染，且通常不易经清洗恢复其原有性能，导致使用效率降低，成本增加。

可以认为，限制PPMM进一步广泛应用的难点是污染物质在膜表面和膜孔内的吸附所造成通量的衰减及膜分离能力的降低，蛋白质吸附则是引起膜通量衰减的主要原因。

研究表明提高膜表面的亲水性可显著改善膜的耐生物污染性。

近5年来，我们在不改变PPMM本体性质的前提下，建立了一系列表面修饰方法来提高聚丙烯膜表面的亲水性。

对膜材料进行改性的最简单的方法是涂覆或吸附。

采用乙醇进行浸润是通常采取的方法，但亲水化效果不持久。

我们选用非离子型吐温(Tween)系列表面活性剂对PPMM进行了表面吸附改性，具体方法参照文献1。

表面活性剂的疏水端朝向疏水的PPMM，而亲水端朝外，使得膜表面具有一定亲水性的同时增加了与基膜的粘附力，提高了亲水化效果的持久性。

当表面活性剂的浓度较低时，吸附现象优先在膜孔内发生；随着浓度的提高，部分表面活性剂开始在膜表面发生吸附，进而在膜孔内和膜表面形成胶束，并且可能形成双层吸附。

此外，Tween 85的结构与其它表面活性剂有所不同，在其分子中含有3个疏水性的烷基链，在膜表面吸附时，他们都与膜表面发生作用，形成多点吸附，故改性效果能在一定程度上长久保持。

自由基引发剂引发接枝聚合是常规表面接枝方法。

作者2,3以过氧化二苯甲酰为引发剂、甲苯为溶剂，在熔融挤出－拉伸法制备的聚丙烯中空纤维微孔膜(PPHFMM)表面接枝丙烯酸，当接枝率大于20%时，膜表面水接触角接近0°，亲水性得到提高。

研究不同条件对接枝率的影响，发现60~70°C范围内丙烯酸的接枝率随着温度和单体浓度的提高而提高；在相同温度(70°C)和单体浓度下，分别使用甲苯、二氯甲烷和乙醇为溶剂，结果表明乙醇中丙烯酸接枝率最低；同时，添加交联单体二乙烯基苯能够有效提高丙烯酸的接枝率。

高分子材料改性课程论文专业：材料科学与工程学生姓名：学号：导师：聚丙烯的亲水性改善研究摘要：聚丙烯(PP)作为通用塑料，以产量大、应用面广以及物美价廉而著称，但聚丙烯具有非极性和结晶性，其与极性聚合物、无机填料及增强材料等相容性差，其染色性、粘接性、抗静电性、亲水性也较差，这些缺点制约了聚丙烯的进一步推广应用。

本文利用聚丙烯固相接枝丙烯酸(AA)、聚丙烯与乙烯-丙烯酸共聚物(EAA)共混和聚丙烯中空纤维膜的表面活性剂浸渍处理，三个途径分别对聚丙烯进行亲水改性研究。

关键词：聚丙烯；亲水性；接触角；共混改性；因为PP不含任何极性基团而难以和金属"玻璃粘结，难以和其他许多高聚物"无机填料相容; 也难于进行印刷染色等!这些缺点限制了聚丙烯在某些领域中的应用!表面接枝法可以将强极性的亲水基团引入薄膜的表面，并且由于接枝链与基体薄膜以化学键相联! 改性后的表面具有极性和亲水性，从根本上改变现有的塑料薄膜印刷技术!PP接枝改性产物还可经压膜" 磺化"碱洗等工艺制得亲水性较好的离子交换膜，与亲水性差的膜相比具有容量大"高洗脱率"高再生率的特征!聚丙烯(PP) 材料作为第三大通用塑料，具有机械性能、耐腐蚀性及电绝缘性优良，无毒性、易加工及价格低廉等优点，受到广大学者及工业领域的极大青睐。

其薄膜、纤维、非织造布、片材及各种制品在日常生活中被大量应用。

其中，聚丙烯微孔膜主要用于锂离子电池隔离膜[1]、废水处理、气体分离等领域。

但是由于聚丙烯表面没有极性基团，其表面能很小，临界表面张力只有( 31 ～34) ×10–5 N/ cm，所以它的表面润湿性和亲水性很差，这不仅导致聚丙烯微孔膜的水通量小，而且导致其表面和溶质:之间存在憎水性相互作用，进一步导致膜污染现象。

膜污染将导致在水处理过程中膜清洗的次数和维护费用增加，甚至会产生不可逆的破坏，降低膜的使用寿命，从而限制了其在工业中的应用。

聚丙烯纤维亲水改性的研究赵灿纺硕1002班学号：2100032摘要：聚丙烯纤维综合性能好，用途广泛，但由于分子中不含极性基团亲水性差，限制了其应用领域。

为了扩大聚丙烯纤维的应用范围，需要对纤维进行亲水改性。

本文分析了聚丙烯纤维亲水性差的原因，简要介绍提高其亲水性的几种方法，通过亲水性处理，改善聚丙烯纤维表面状况或大分子结构，可在保持纤维原有性能的基础上改进聚丙烯纤维的亲水性。

关键词：聚丙烯纤维；亲水性；改性The Hydrophilic Modification of Polypropylene Fiber Abstract:Polypropylene fiber is widely used because of its good comprehensive performance, however, without polar group, its hydrophilicity is poor, thus limited its application areas. In order to expand the application of polypropylene fiber, we need to modify its hydrophilicity. The article analyzed the reasons that make polypropylene fibers hydrophobic, briefly introduced several methods of improving its hydrophilicity, through the hydrophilic treatment, the situation of its surface or macromolecular structure is modified, thus improving the hydrophilicity of polypropylene fiber on the basis of maintaining its original performance.Keywords: Polypropylene fiber; hydrophilicity; modification前言聚丙烯纤维（丙纶），具有质地轻、强力高、弹性好、耐腐蚀、不起球等优点，其原料丙烯来源丰富，生产成本较低。

聚丙烯和聚偏氟乙烯微孔膜的表面亲水改性研究的
开题报告
一、研究背景和意义
聚丙烯和聚偏氟乙烯是常用的微孔膜材料，在膜分离、过滤、纯化等方面具有广泛的应用。

然而，这两种材料的性质不同，聚丙烯亲水性较强，而聚偏氟乙烯则具有较强的疏水性。

由于材料表面性质的影响，这两种材料的应用范围和效果也有所不同。

因此，对聚丙烯和聚偏氟乙烯微孔膜表面的亲水性改性研究具有重要的理论和实际意义。

二、研究目的
本研究旨在探究不同方法对聚丙烯和聚偏氟乙烯微孔膜表面亲水性改性的效果，以便充分利用这两种材料的优良性质，拓展其在膜分离、过滤、纯化等领域的应用。

三、研究内容
本研究主要包括以下内容：
1.对聚丙烯和聚偏氟乙烯微孔膜进行表面处理，包括物理处理和化学处理两种方法。

2.利用不同的表面改性处理方法，对处理前后的聚丙烯和聚偏氟乙烯微孔膜表面接触角进行测试，评估亲水性改性效果。

3.运用扫描电镜、红外光谱等手段，对改性处理前后的微孔膜进行表面形貌和化学结构的分析，并探究改性机理。

四、研究意义
通过本研究，可以提高聚丙烯和聚偏氟乙烯微孔膜在生产和应用中的亲水性，拓宽其应用领域，同时也对对微孔膜的表面改性研究提供参考和借鉴，为环境工程和生物领域的研究提供技术支持。

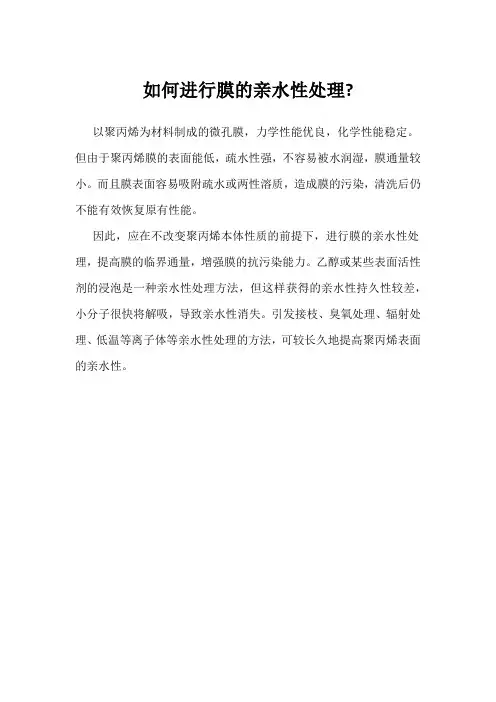

如何进行膜的亲水性处理?
以聚丙烯为材料制成的微孔膜，力学性能优良，化学性能稳定。

但由于聚丙烯膜的表面能低，疏水性强，不容易被水润湿，膜通量较小。

而且膜表面容易吸附疏水或两性溶质，造成膜的污染，清洗后仍不能有效恢复原有性能。

因此，应在不改变聚丙烯本体性质的前提下，进行膜的亲水性处理，提高膜的临界通量，增强膜的抗污染能力。

乙醇或某些表面活性剂的浸泡是一种亲水性处理方法，但这样获得的亲水性持久性较差，小分子很快将解吸，导致亲水性消失。

引发接枝、臭氧处理、辐射处理、低温等离子体等亲水性处理的方法，可较长久地提高聚丙烯表面的亲水性。

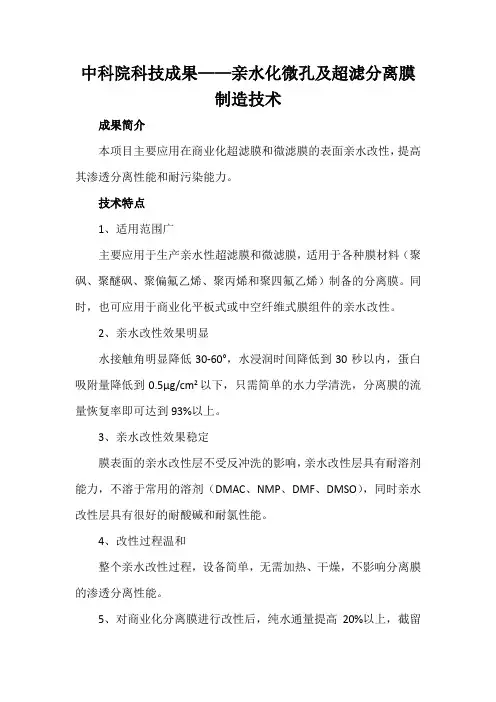

中科院科技成果——亲水化微孔及超滤分离膜
制造技术
成果简介
本项目主要应用在商业化超滤膜和微滤膜的表面亲水改性，提高其渗透分离性能和耐污染能力。

技术特点
1、适用范围广
主要应用于生产亲水性超滤膜和微滤膜，适用于各种膜材料（聚砜、聚醚砜、聚偏氟乙烯、聚丙烯和聚四氟乙烯）制备的分离膜。

同时，也可应用于商业化平板式或中空纤维式膜组件的亲水改性。

2、亲水改性效果明显
水接触角明显降低30-60°，水浸润时间降低到30秒以内，蛋白吸附量降低到0.5μg/cm2以下，只需简单的水力学清洗，分离膜的流量恢复率即可达到93%以上。

3、亲水改性效果稳定
膜表面的亲水改性层不受反冲洗的影响，亲水改性层具有耐溶剂能力，不溶于常用的溶剂（DMAC、NMP、DMF、DMSO），同时亲水改性层具有很好的耐酸碱和耐氯性能。

4、改性过程温和
整个亲水改性过程，设备简单，无需加热、干燥，不影响分离膜的渗透分离性能。

5、对商业化分离膜进行改性后，纯水通量提高20%以上，截留
率基本不变。

应用领域
本技术适用于绝大多数的商业化分离膜（平板式和中空纤维式），已经与国内知名的膜生产厂家进行合作，分别对其小型膜组件、大型MBR组件进行亲水改性，并进行现场应用测试。

结果表明分离膜的亲水改性效果明显，性能稳定，减少了化学清洗药剂的用量和操作强度，提高了单位膜面积的产水量，改性后分离膜的综合经济性能提高30%以上。

第６期啦～～髓∽～蝴蜘啊～～峋岫？骧～㈣舭聃焐懒蘸糍高分子材料科学与工程２００８年并且氧元素化学位移的强度增加，更说明丙烯酰胺已被接枝到ＰＰ膜的表面上。

２．２ＰＰ微孔膜的ＳＥＭ和ＡＦ＇７Ⅵ分析Ｆｉｇ．２是ＰＰ膜的扫描电镜图像。

ａ为未接枝的ＰＰ膜，它具有丰富的微孔，孔隙率较高。

ｂ为羟基化的ＰＰ膜，羟基化对膜影响不大，孔径稍微减小，但孔隙率较高。

Ｃ和ｄ分别是接枝率为１４．８％和１８．１８％的ＰＰ膜，孔径明显减小，孔隙率降低，原因可能是接枝的丙烯酰胺堵塞了膜的微孔，随着接枝率的提高，这种现象加剧。

Ｆｉｇ．３是ＰＰ膜的ＡＦＭ图，可以看出，羟基化和接枝ＰＰ膜表面的粗糙程度增加，当接枝率为１８．１８％时，平均粗糙度从１０．１２增加到１４．５９，最大高度差从７４．３８增加到１６２．７。

膜表面接枝丙烯酰胺后，因聚合的丙烯酰胺高分子链的长度不同，使膜的表面不均一，造成粗糙度的增加，膜的表面也变得更加紧密。

№．３ＡＦＭｐｈｏｔｏｇｒａｐｈｓｏｆｔｈｅＰＩＰｍｅｍｂｒａｎｅｓ（ａ）ｎａｓｃｅｎｔＰＰｍｅｍｂｒａｎｅ；（ｂ）ｈｙｄｒｏｘｙｌａｔｅＰＰｍｅｍｂｒｍａｅ；（ｅ）ｇｎｆｆｔｅｄｍｅｍｂｒａｎｅｗｉｔｈＤ＿ｏｆｌ８．１８％ＰＡＭ的大小，可以实现亲水性的不同要求。

Ｆｉｇ．４Ｅｆｆｅｃｔｏｆｇｒａｆｔｉｎｇｄｅ伊臂∞ｅｏｎｔｎｅｔａＩ咖删ａｄｓｏｒｂｅｄ帅ｔｅｒ２．３ＰＰ微孔膜的接触角和吸水率与接枝率的关系Ｆｉｇ．４为ＰＰ膜的接触角和吸水率与接枝率的关系。

接枝前膜的接触角为９５。

，羟基化后膜的接触角变为８２。

，接枝上丙烯酰胺后，随着接枝率的提高，接触角逐渐变小，吸水率逐渐由０增加到１６３．９％。

当接枝率为２４．８６％时。

接触角为５１．，当接枝率达到３０％以后，接触角的减小幅度变小。

并且接枝膜的接触角随时间的变化并不是很明显，改性效果比较持久。

说明接枝膜的亲水性得到提高，通过控制接枝率．重量嚣№．５Ａｍｏｍｔｏｆｐｒｏｔｅｉｎａｄｓｏｒｂｅｄｐｅｒｍｔｉｔ蝴ｏｆｔｈｅｉｌｌａｓｃ饥ｔＰＰｎ鼍Ⅱ曲ｒ眦（－）ｈｙｄｍｘｙｔ，ｔｅＰＰｍ朗＿ｌｂｎ唯（ｂ）ｌｉｎｄｇｒａｆｔｅｄｍｅｍｂｒａｎｅｓ（ｃ）Ｄｌ：４．７２％，（ｄ）ＤＩ：７．７３％．（ｅ）ＤＩ：１６・７６％，（ｆ）ＤＩ：２４．％％２．４膜的ＢＳＡ蛋白质吸附和抗污染能力Ｆｉｇ．５为ＰＰ膜对ＢＳＡ的吸附情况。

聚丙烯微孔膜概述聚丙烯微孔膜是一种具有微孔结构的聚合物薄膜，可以应用于多个领域，如过滤、分离、气体传输等。

本文将对聚丙烯微孔膜的制备、性质、应用等进行综述。

一、聚丙烯微孔膜的制备制备聚丙烯微孔膜的方法有许多种，其中较为常见的是拉伸膜法、相转移法和热处理法等。

拉伸膜法是将聚丙烯粘合剂溶于有机溶剂中，制备成薄膜后，通过拉伸法使其形成一定密度和尺寸的孔洞结构。

相转移法依靠水相中存在的表面活性剂，将聚丙烯粘合剂从水相转移到有机相中，形成孔洞膜。

热处理法是将聚丙烯膜加热至一定温度下，再通过拉伸或压缩等方式处理，形成孔洞结构。

二、聚丙烯微孔膜的性质聚丙烯微孔膜的性质主要取决于其孔径大小、孔洞密度和孔道结构等。

一般来说，孔径大小在0.1~10微米之间，孔洞密度在100~10000个/mm^2之间，孔道结构可以分为球形、井形和筛网形等。

聚丙烯微孔膜具有许多优异的性能，如化学稳定性高、耐水性强、耐蚀性好、机械性能良好等。

此外，由于聚丙烯自身的特性，聚丙烯微孔膜还具有阻挡空气的性能，因此在一些气体传输的应用中也有很大的潜力。

三、聚丙烯微孔膜的应用聚丙烯微孔膜应用广泛，包括过滤分离、电池隔膜、催化反应、气体传输等。

其中，过滤分离应用是最为广泛的领域，如纯净水制备、食品加工、生物制药等。

聚丙烯微孔膜还可以被应用于过敏原检测、微生物细胞分离等微流体传感器。

四、聚丙烯微孔膜的发展前景随着现代化科技和工程技术的发展，气体传输和微流体器件的发展已成为聚丙烯微孔膜应用的一个热点。

特别是在微流体芯片和生物芯片等多种微流体器件领域，聚丙烯微孔膜的应用潜力巨大。

相信随着技术的不断发展和改进，聚丙烯微孔膜将在更广泛的领域获得应用，为人类的生产和生活带来更多的便利和进步。

随着科技的进步和人们对环保的重视，聚丙烯微孔膜在环境监测、废水处理和空气处理等领域也得到了广泛应用。

例如，聚丙烯微孔膜可以用于PM2.5颗粒物的捕集和过滤，以改善空气质量；也可以用于废水处理中的超滤、反渗透等过程，以提高废水处理的效率和质量。

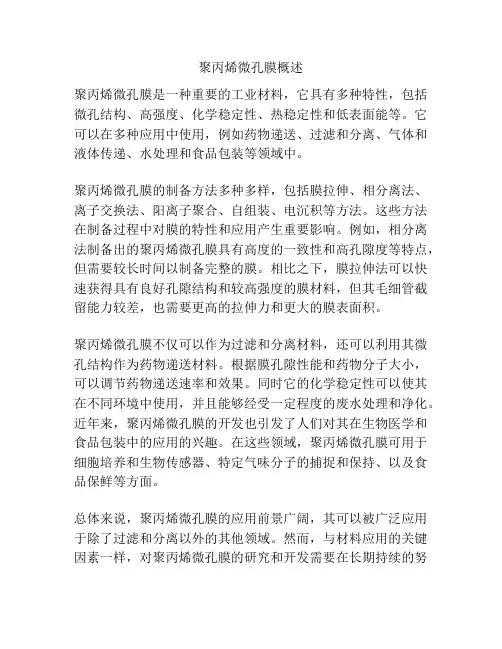

聚丙烯微孔膜概述
聚丙烯微孔膜是一种重要的工业材料，它具有多种特性，包括微孔结构、高强度、化学稳定性、热稳定性和低表面能等。

它可以在多种应用中使用，例如药物递送、过滤和分离、气体和液体传递、水处理和食品包装等领域中。

聚丙烯微孔膜的制备方法多种多样，包括膜拉伸、相分离法、离子交换法、阳离子聚合、自组装、电沉积等方法。

这些方法在制备过程中对膜的特性和应用产生重要影响。

例如，相分离法制备出的聚丙烯微孔膜具有高度的一致性和高孔隙度等特点，但需要较长时间以制备完整的膜。

相比之下，膜拉伸法可以快速获得具有良好孔隙结构和较高强度的膜材料，但其毛细管截留能力较差，也需要更高的拉伸力和更大的膜表面积。

聚丙烯微孔膜不仅可以作为过滤和分离材料，还可以利用其微孔结构作为药物递送材料。

根据膜孔隙性能和药物分子大小，可以调节药物递送速率和效果。

同时它的化学稳定性可以使其在不同环境中使用，并且能够经受一定程度的废水处理和净化。

近年来，聚丙烯微孔膜的开发也引发了人们对其在生物医学和食品包装中的应用的兴趣。

在这些领域，聚丙烯微孔膜可用于细胞培养和生物传感器、特定气味分子的捕捉和保持、以及食品保鲜等方面。

总体来说，聚丙烯微孔膜的应用前景广阔，其可以被广泛应用于除了过滤和分离以外的其他领域。

然而，与材料应用的关键因素一样，对聚丙烯微孔膜的研究和开发需要在长期持续的努
力下进行。

在未来的发展中，我们期望聚丙烯微孔膜能够更好地满足新的应用需求，并成为更多领域的研究和发展的驱动者。

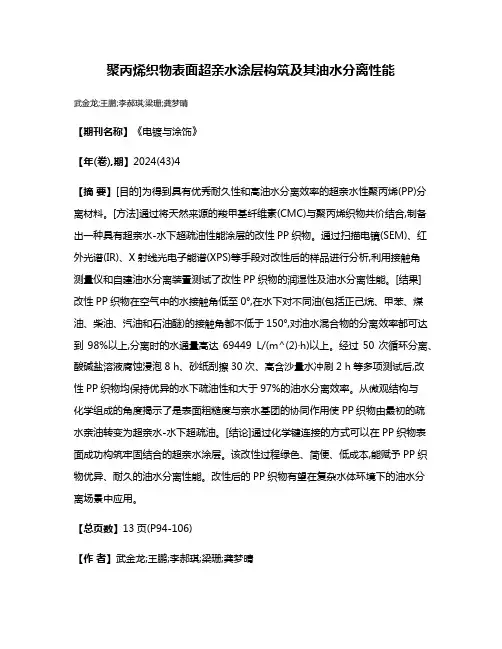

聚丙烯织物表面超亲水涂层构筑及其油水分离性能武金龙;王鹏;李郝琪;梁珊;龚梦晴【期刊名称】《电镀与涂饰》【年(卷),期】2024(43)4【摘要】[目的]为得到具有优秀耐久性和高油水分离效率的超亲水性聚丙烯(PP)分离材料。

[方法]通过将天然来源的羧甲基纤维素(CMC)与聚丙烯织物共价结合,制备出一种具有超亲水-水下超疏油性能涂层的改性PP织物。

通过扫描电镜(SEM)、红外光谱(IR)、X射线光电子能谱(XPS)等手段对改性后的样品进行分析,利用接触角测量仪和自建油水分离装置测试了改性PP织物的润湿性及油水分离性能。

[结果]改性PP织物在空气中的水接触角低至0°,在水下对不同油(包括正己烷、甲苯、煤油、柴油、汽油和石油醚)的接触角都不低于150°,对油水混合物的分离效率都可达到98%以上,分离时的水通量高达69449 L/(m^(2)·h)以上。

经过50次循环分离、酸碱盐溶液腐蚀浸泡8 h、砂纸刮擦30次、高含沙量水冲刷2 h等多项测试后,改性PP织物均保持优异的水下疏油性和大于97%的油水分离效率。

从微观结构与化学组成的角度揭示了是表面粗糙度与亲水基团的协同作用使PP织物由最初的疏水亲油转变为超亲水-水下超疏油。

[结论]通过化学键连接的方式可以在PP织物表面成功构筑牢固结合的超亲水涂层。

该改性过程绿色、简便、低成本,能赋予PP织物优异、耐久的油水分离性能。

改性后的PP织物有望在复杂水体环境下的油水分离场景中应用。

【总页数】13页(P94-106)【作者】武金龙;王鹏;李郝琪;梁珊;龚梦晴【作者单位】北方民族大学材料科学与工程学院;北方民族大学高分子材料及制造技术重点实验室;安徽中翰高分子科技有限公司【正文语种】中文【中图分类】TQ342.62【相关文献】1.聚酯织物表面耐用超疏水涂层的制备及在油水分离中的应用2.基于聚酯织物的超亲水涂层的制备及其油水分离行为3.层层自组装法制备超疏水/超亲油棉织物及其油水分离性能4.超亲水-水下超疏油镍镀层材料制备及其油水分离性能研究5.超亲水-超疏油硅藻土多孔陶瓷制备及其连续油水乳液分离性能因版权原因，仅展示原文概要，查看原文内容请购买。

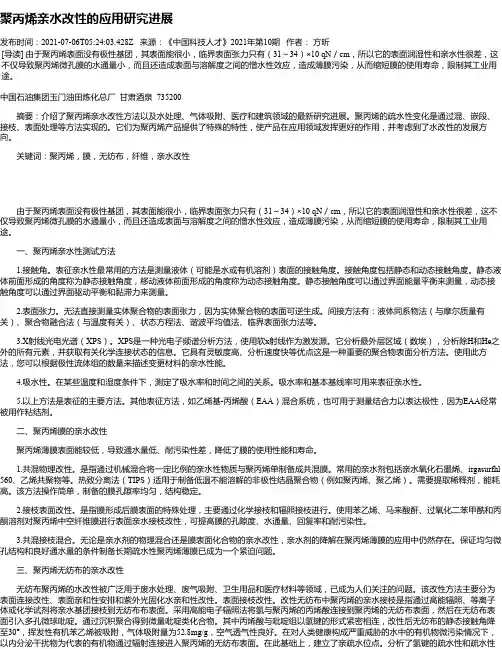

聚丙烯亲水改性的应用研究进展发布时间：2021-07-06T05:24:03.428Z 来源：《中国科技人才》2021年第10期作者：方昕[导读] 由于聚丙烯表面没有极性基团，其表面能很小，临界表面张力只有（31～34）×10 qN／cm，所以它的表面润湿性和亲水性很差，这不仅导致聚丙烯微孔膜的水通量小，而且还造成表面与溶解度之间的憎水性效应，造成薄膜污染，从而缩短膜的使用寿命，限制其工业用途。

中国石油集团玉门油田炼化总厂甘肃酒泉 735200摘要：介绍了聚丙烯亲水改性方法以及水处理、气体吸附、医疗和建筑领域的最新研究进展。

聚丙烯的疏水性变化是通过混、嵌段、接枝、表面处理等方法实现的。

它们为聚丙烯产品提供了特殊的特性，使产品在应用领域发挥更好的作用，并考虑到了水改性的发展方向。

关键词：聚丙烯，膜，无纺布，纤维，亲水改性由于聚丙烯表面没有极性基团，其表面能很小，临界表面张力只有（31～34）×10 qN／cm，所以它的表面润湿性和亲水性很差，这不仅导致聚丙烯微孔膜的水通量小，而且还造成表面与溶解度之间的憎水性效应，造成薄膜污染，从而缩短膜的使用寿命，限制其工业用途。

一、聚丙烯亲水性测试方法1.接触角。

表征亲水性最常用的方法是测量液体（可能是水或有机溶剂）表面的接触角度。

接触角度包括静态和动态接触角度。

静态液体前面形成的角度称为静态接触角度，移动液体前面形成的角度称为动态接触角度。

静态接触角度可以通过界面能量平衡来测量，动态接触角度可以通过界面驱动平衡和黏滞力来测量。

2.表面张力。

无法直接测量实体聚合物的表面张力，因为实体聚合物的表面可逆生成。

间接方法有：液体同系物法（与摩尔质量有关）、聚合物融合法（与温度有关）、状态方程法、谐波平均值法、临界表面张力法等。

3.X射线光电光谱（XPS）。

XPS是一种光电子频谱分析方法，使用软x射线作为激发源。

它分析最外层区域（数埃），分析除H和He之外的所有元素，并获取有关化学连接状态的信息。

信息检索报告年级专业学号姓名二○一三年五月题名：多孔膜表面亲水性改性研究进展英文题目：Research progress on porous membrane surface hydrophilic modification一、课题分析聚丙烯多孔膜在污水处理，制药工业，食品工业等领域具有重要的应用。

但是聚丙烯本身是一种疏水性的聚合物，对于疏水性的聚合物多孔膜，水不容易通过膜的微孔通道，同时膜表面还易受到有机物的污染，这些因素限制了膜在水体系的应用，因此有必要对其表面亲水化改性。

膜表面的改性可分为物理改性和化学改性。

物理改性包括共混和表面涂层等。

但是物理改性时效性很差，所以一般改用化学改性。

聚丙烯多孔膜表面化学改性的方法很多，通常包括等离子体表面聚合改性、紫外光接枝聚合改性、臭氧处理接枝聚合改性等。

本实验首先等离子体处聚丙烯多孔膜，接枝上相关引发剂，然后在多孔膜表面通过ATRP 法合成既含有亲水性又具有疏水性的两嵌段聚合物刷，以此使得聚丙烯多孔膜适应不同的工作环境。

二、关键词选择中文关键词：多孔膜，亲水性，等离子体英文关键词：porous membrane，hydrophilic，plasma三、检索结果数据库一：中国期刊网检索表达式一：检索式：【主题】薄膜 and（【主题】改性 or 接枝）and （【主题】ATRP or 等离子体），精确匹配1．题名：聚酰亚胺薄膜的等离子体浸没离子注入电性能转变作者：陈惠敏；中文刊名：真空单位：上海工程技术大学基础教学学院；摘要：用等离子体浸没离子注入(PIII)对聚酰亚胺(PI)薄膜进行表面改性处理，研究在不同注入时间条件下聚酰亚胺薄膜表面电性能的转变，并通过 X 光电子能谱(XPS)分析其转变的机理。

结果表明，经等离子体浸没离子注入处理后，聚酰亚胺薄膜的表面电阻与未处理的样品比较下降了约 6 个数量级，而且没有时效性问题；XPS 分析结果表明处理后样品表面的 C、N 元素含量增加，O 元素含量减少，说明样品表面受离子轰击发生了损伤，C=O、C-N 键断裂，因此聚酰亚胺薄膜表面电阻下降主要是由薄膜表面发生碳化引起。
