伺服油缸

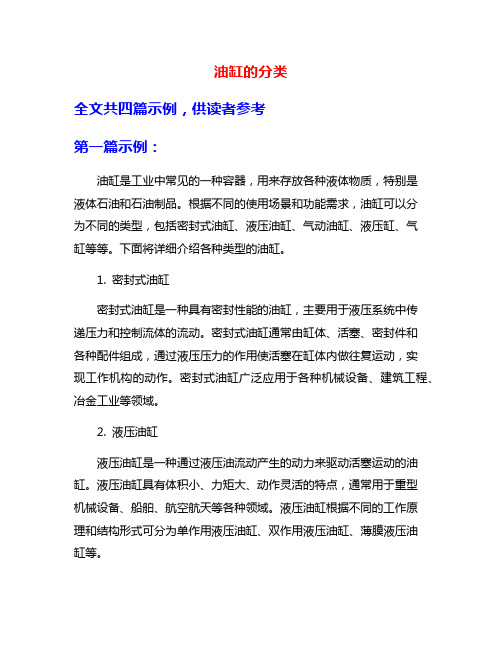

油缸的分类全文共四篇示例，供读者参考第一篇示例：油缸是工业中常见的一种容器，用来存放各种液体物质，特别是液体石油和石油制品。

根据不同的使用场景和功能需求，油缸可以分为不同的类型，包括密封式油缸、液压油缸、气动油缸、液压缸、气缸等等。

下面将详细介绍各种类型的油缸。

1. 密封式油缸密封式油缸是一种具有密封性能的油缸，主要用于液压系统中传递压力和控制流体的流动。

密封式油缸通常由缸体、活塞、密封件和各种配件组成，通过液压压力的作用使活塞在缸体内做往复运动，实现工作机构的动作。

密封式油缸广泛应用于各种机械设备、建筑工程、冶金工业等领域。

2. 液压油缸液压油缸是一种通过液压油流动产生的动力来驱动活塞运动的油缸。

液压油缸具有体积小、力矩大、动作灵活的特点，通常用于重型机械设备、船舶、航空航天等各种领域。

液压油缸根据不同的工作原理和结构形式可分为单作用液压油缸、双作用液压油缸、薄膜液压油缸等。

3. 气动油缸气动油缸是一种通过气压来驱动活塞运动的油缸，常用于气动系统中。

气动油缸具有响应速度快、噪音小、清洁卫生等特点，广泛应用于汽车制造、食品加工、包装机械等行业。

根据工作方式和结构形式，气动油缸可分为单作用气动油缸、双作用气动油缸、气垫气动油缸等。

总结而言，油缸是一种用来储存液体物质并实现机械传动的重要设备，不同类型的油缸在不同的场景和需求中发挥着重要作用。

通过对各种类型油缸的了解和选择，可以更好地满足工程装置的要求，提高工作效率和质量。

希望本文能够帮助读者更好地了解油缸的分类和应用。

第二篇示例：一、按照结构分类1. 液压缸：液压缸通常由缸体、活塞、活塞杆、密封件等部件组成，利用液压系统的压力将液体压入缸体，推动活塞运动实现工作。

液压缸结构简单、安装方便，广泛应用于各类液压设备中。

2. 风缸：风缸是一种利用气体来推动活塞运动的元件，通常用于一些要求在恶劣环境下工作、并且需要高温或防爆的场合。

3. 柱塞油缸：柱塞油缸的活塞为柱塞状，常用于一些工作压力较高、要求稳定性好的场合，其推力大，工作效率高。

伺服油缸原理
伺服油缸是一种常见的液压元件，它在工业生产中起着非常重
要的作用。

了解伺服油缸的原理对于液压系统的工程师和操作人员
来说是至关重要的。

本文将从伺服油缸的工作原理、结构特点、应
用范围等方面进行详细介绍，希望能够对大家有所帮助。

伺服油缸的工作原理是利用液压力将活塞推动，从而实现对工
作负载的控制。

当液压油进入油缸内腔时，活塞受到液压力的作用
而产生位移，从而驱动负载进行线性运动。

在液压系统中，通过控
制液压阀的开启和关闭，可以实现对伺服油缸的精准控制，从而实
现对工作负载的精准位置和力的控制。

伺服油缸的结构特点主要包括油缸本体、活塞、密封件、阀芯
等部件。

油缸本体通常由铝合金、钢材等材料制成，具有较高的强
度和刚性。

活塞则是油缸内部的关键部件，其质量和密封性能直接
影响着油缸的工作效果。

密封件则起着密封作用，防止液压油泄漏。

阀芯则是控制液压油进出的关键部件，通过对阀芯的控制可以实现
对油缸的精准控制。

伺服油缸的应用范围非常广泛，主要包括机床、冶金设备、塑
料机械、冲压设备、注塑机械等领域。

在这些领域中，伺服油缸可
以实现对工作负载的精准控制，提高生产效率，降低能耗，改善产
品质量，具有非常重要的意义。

总的来说，伺服油缸作为液压系统中的重要元件，其工作原理、结构特点和应用范围都具有非常重要的意义。

了解伺服油缸的原理
对于液压系统的工程师和操作人员来说是非常重要的，希望本文能
够对大家有所帮助。

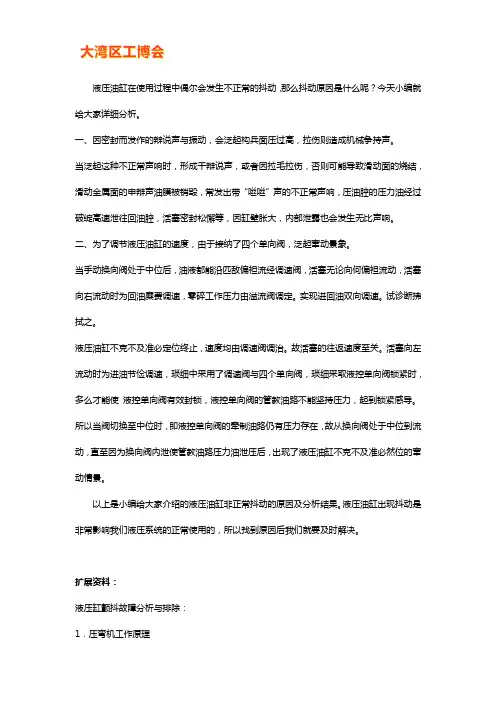

液压油缸在使用过程中偶尔会发生不正常的抖动，那么抖动原因是什么呢？今天小编就给大家详细分析。

一、因密封而发作的辩说声与振动，会泛起构兵面压过高，拉伤则造成机械争持声。

当泛起这种不正常声响时，形成干辩说声，或者因拉毛拉伤，否则可能导致滑动面的烧结，滑动金属面的申辩声油膜被销毁，常发出带“咝咝”声的不正常声响，压油腔的压力油经过破绽高速泄往回油腔，活塞密封松懈等，因缸壁胀大，内部泄露也会发生无比声响。

二、为了调节液压油缸的速度，由于接纳了四个单向阀，泛起窜动景象。

当手动换向阀处于中位后，油液都能沿匹敌偏袒流经调速阀，活塞无论向何偏袒流动，活塞向右流动时为回油糜费调速，零碎工作压力由溢流阀调定。

实现进回油双向调速。

试诊断拂拭之。

液压油缸不克不及准必定位终止，速度均由调速阀调治。

故活塞的往返速度至关。

活塞向左流动时为进油节俭调速，琐细中采用了调速阀与四个单向阀，琐细采取液控单向阀锁紧时，多么才能使液控单向阀有效封锁，液控单向阀的管教油路不能坚持压力，起到锁紧感导。

所以当阀切换至中位时，即液控单向阀的牵制油路仍有压力存在，故从换向阀处于中位到流动，直至因为换向阀内泄使管教油路压力油泄压后，出现了液压油缸不克不及准必然位的窜动情景。

以上是小编给大家介绍的液压油缸非正常抖动的原因及分析结果。

液压油缸出现抖动是非常影响我们液压系统的正常使用的，所以找到原因后我们就要及时解决。

扩展资料：液压缸颤抖故障分析与排除：1．压弯机工作原理图54、图55所示是典型的德国BOSCH压弯机液压系统图和工作状态图，由计算机实现程序控制，液压缸位置由一套位移测量系统Y1、Y2进行检测，并反馈到计算机，两液压缸A、B的位移同步由两个带阀心位置反馈的伺服比例阀10.1、10.2来控制。

系统的压力由比例压力阀3来控制。

根据不同的工件厚度、材质、期望的弯角度、上下模的编号，由计算机计算出速度转换点（上模接触钢板时，位移测量系统Y1、Y2的数值），以及压到期望角度时Y1、Y2的终了数值。

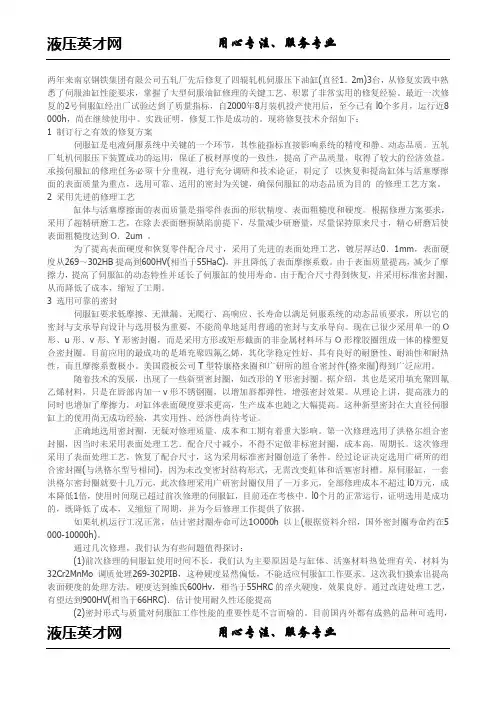

两年来南京钢铁集团有限公司五轧厂先后修复了四辊轧机伺服压下油缸(直径1．2m)3台，从修复实践中熟悉了伺服油缸性能要求，掌握了大型伺服油缸修理的关键工艺，积累了非常实用的修复经验。

最近一次修复的2号伺服缸经出厂试验达到了质量指标，自2000年8月装机投产使用后，至今已有l0个多月，运行近8 000h，尚在继续使用中。

实践证明，修复工作是成功的。

现将修复技术介绍如下：1 制订行之有效的修复方案伺服缸是电液伺服系统中关键的一个环节，其性能指标直接影响系统的精度和静、动态品质。

五轧厂轧机伺服压下装置成功的运用，保证了板材厚度的一致性，提高了产品质量，取得了较大的经济效益。

承接伺服缸的修理任务必须十分重视，进行充分调研和技术论证，制定了以恢复和提高缸体与活塞摩擦面的表面质量为重点，选用可靠、适用的密封为关键，确保伺服缸的动态品质为目的的修理工艺方案。

2 采用先进的修理工艺缸体与活塞摩擦面的表面质量是指零件表面的形状精度、表面粗糙度和硬度。

根据修理方案要求，采用了超精研磨工艺，在除去表面磨损缺陷前提下，尽量减少研磨量，尽量保持原来尺寸，精心研磨后使表面粗糙度达到O．2um 。

为了提高表面硬度和恢复零件配合尺寸，采用了先进的表面处理工艺，镀层厚达0．1mm，表面硬度从269～302HB提高到600HV(相当于55HaC)，并且降低了表面摩擦系数。

由于表面质量提高，减少了摩擦力，提高了伺服缸的动态特性并延长了伺服缸的使用寿命。

由于配合尺寸得到恢复，并采用标准密封圈，从而降低了成本，缩短了工期。

3 选用可靠的密封伺服缸要求低摩擦、无泄漏、无爬行、高响应、长寿命以满足伺服系统的动态品质要求，所以它的密封与支承导向设计与选用极为重要，不能简单地延用普通的密封与支承导向。

现在已很少采用单一的O 形、u形、v形、Y形密封圈，而是采用方形或矩形截面的非金属材料环与O形橡胶圈组成一体的椽塑复合密封圈。

目前应用的最成功的是填充聚四氟乙烯，其化学稳定性好，具有良好的耐磨性、耐油性和耐热性，而且摩擦系数极小。

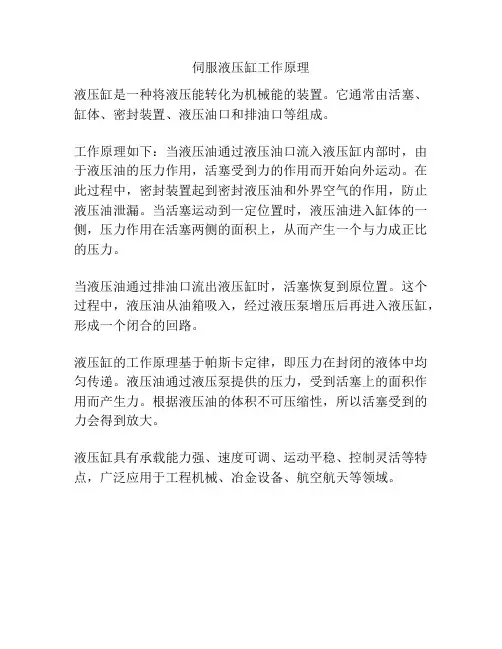

伺服液压缸工作原理
液压缸是一种将液压能转化为机械能的装置。

它通常由活塞、缸体、密封装置、液压油口和排油口等组成。

工作原理如下：当液压油通过液压油口流入液压缸内部时，由于液压油的压力作用，活塞受到力的作用而开始向外运动。

在此过程中，密封装置起到密封液压油和外界空气的作用，防止液压油泄漏。

当活塞运动到一定位置时，液压油进入缸体的一侧，压力作用在活塞两侧的面积上，从而产生一个与力成正比的压力。

当液压油通过排油口流出液压缸时，活塞恢复到原位置。

这个过程中，液压油从油箱吸入，经过液压泵增压后再进入液压缸，形成一个闭合的回路。

液压缸的工作原理基于帕斯卡定律，即压力在封闭的液体中均匀传递。

液压油通过液压泵提供的压力，受到活塞上的面积作用而产生力。

根据液压油的体积不可压缩性，所以活塞受到的力会得到放大。

液压缸具有承载能力强、速度可调、运动平稳、控制灵活等特点，广泛应用于工程机械、冶金设备、航空航天等领域。

液压缸位置伺服控制系统的设计与优化液压是一种广泛应用于工业领域的技术，而液压缸作为其中的重要组成部分，起到了控制和传动力的关键作用。

液压缸的位置伺服控制系统设计与优化是一个不断发展的领域，本文将从控制原理、设计方法和优化策略三个方面探讨液压缸位置伺服控制系统的发展和应用。

一、控制原理液压缸的位置伺服控制系统是基于反馈控制原理的。

该系统的目标是通过对液压油的控制，使液压缸的位置达到期望值。

控制器根据外部的输入信号和反馈信息，对液压系统进行控制和调节，以实现位置的精确控制。

在液压缸位置伺服控制系统中，主要采用的控制方式有比例控制、积分控制和微分控制。

比例控制通过调节控制信号与反馈信号之间的比例关系，使系统的响应更为迅速。

积分控制通过积分控制器对误差进行积分，以消除系统的稳态误差。

微分控制则通过微分控制器对误差的变化率进行调节，以提高系统的动态响应性能。

二、设计方法液压缸位置伺服控制系统的设计方法主要包括系统分析、参数选取、控制器设计和系统仿真等步骤。

在系统分析中，需要确定系统的目标、输入和输出，并对系统进行建模和分析。

参数选取则是根据系统的要求和性能指标，选择合适的液压元件和参数数值。

控制器设计是根据系统的特点和需求，设计出合适的控制算法和参数。

系统仿真则是通过软件模拟系统的运行和反馈信息，以评估系统的性能和稳定性。

在液压缸位置伺服控制系统的设计中，还需要考虑到系统的非线性和动态特性。

液压系统的非线性主要体现在油液的粘性、压力和温度对系统性能的影响等方面。

为了解决这些非线性问题，可以采用模糊控制、神经网络控制等方法来调节系统的响应。

而系统的动态特性则需要通过对控制系统的参数进行调节和优化，以提高系统的动态性能和稳定性。

三、优化策略液压缸位置伺服控制系统的优化策略主要包括参数优化、结构优化和控制策略优化。

参数优化是根据系统的性能指标和要求，通过试验和仿真等方法对系统的参数进行调整和优化。

结构优化是通过改变系统的结构和组件，以提高系统的性能和效率。

伺服液压缸原理
伺服液压缸是一种通过液压力来实现精确位置控制的装置。

它由液压缸和伺服控制部分组成。

液压缸是伺服液压系统的执行部分，它包括液压缸筒、活塞以及密封件。

液压缸筒是一个金属筒体，内部衬有涂层来减少摩擦；活塞则是一个固定在筒内的圆柱体，通常由钢制成。

液压缸的密封件主要包括密封圈和密封垫，用于防止液压油泄露。

伺服液压系统通过控制压力和流量来控制液压缸的活塞位置，从而实现所需的运动。

具体来说，伺服控制部分会感知到外部的位置信号，并将其转化为电信号。

然后，这些电信号会经过信号处理部分，计算出所需的压力和流量，并通过控制阀门来实现液压系统的输出。

液压系统会将液压油送入液压缸，使活塞向所需的位置移动。

伺服液压系统具有快速响应、高精度和高稳定性的优点。

它可以广泛应用于工业生产中的定位、自动化控制和机器人技术等领域。

伺服液压缸的技术准备
总结09年参加上海PTC展览的液压缸生产加工中的经验：
1.参展液压缸要求低摩擦、无外漏、无爬行、无滞涩。

2.液压缸的启动压力和运动阻力要求很低，在高频冲击压力下强度、刚度、压杆稳定性要求较高，要求优良的导向性能。

3.液压缸内部要求很高的清洁度。

4.油缸活塞在高速运行下，活塞与活塞杆密封必须采用自润滑密封件。

5.油缸缸筒内孔表面粗糙度Ra≤0.16，直线度≤0.05，活塞杆外圆表面粗糙度Ra≤0.1，直线度≤0.03。

针对伺服液压缸新项目所需要的技术准备：
1.搜集相关成熟产品技术资料。

(2010年4月开始)
2.对已参加PTC展览的G8233、G8234液压缸进行重新的零部件检测。

(2010年5月进行)
3.针对新的性能试验对G8233、G8234液压缸图纸进行修改。

(2010年5月进行)
3.对G8233、G8234液压缸进行新的动态性能试验。

(2010年7月开始)
4.液压缸进行动态性能试验同时对液压缸的摩擦力进行检测。

(2010年7月开始)
5.检测液压缸在新的动态性能试验之后的零部件，密封件，对检测后的密封件、零部件进行分析。

(试验完成后一个月内完成)
6.对试验后的液压缸内部进行沉积物的测量。

(试验完成后一个月内完成)
7.对所做的相关试验进行详细记录，总结相关数据。

整理一套完成的伺服液压缸技术资料。

(2010年12月完成)。

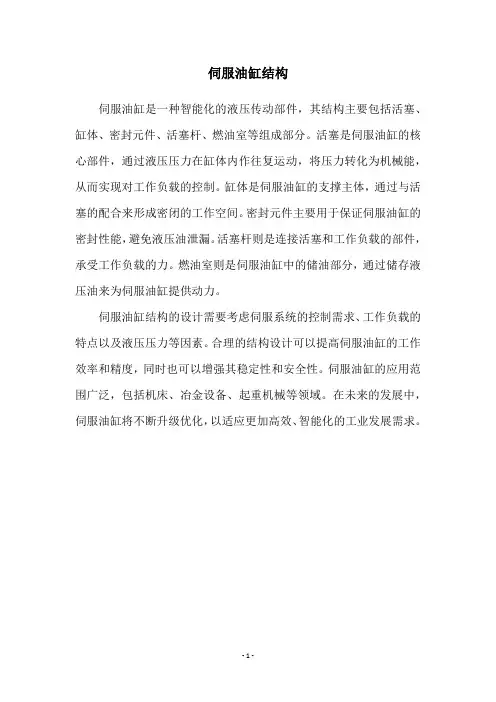

伺服油缸结构
伺服油缸是一种智能化的液压传动部件，其结构主要包括活塞、缸体、密封元件、活塞杆、燃油室等组成部分。

活塞是伺服油缸的核心部件，通过液压压力在缸体内作往复运动，将压力转化为机械能，从而实现对工作负载的控制。

缸体是伺服油缸的支撑主体，通过与活塞的配合来形成密闭的工作空间。

密封元件主要用于保证伺服油缸的密封性能，避免液压油泄漏。

活塞杆则是连接活塞和工作负载的部件，承受工作负载的力。

燃油室则是伺服油缸中的储油部分，通过储存液压油来为伺服油缸提供动力。

伺服油缸结构的设计需要考虑伺服系统的控制需求、工作负载的特点以及液压压力等因素。

合理的结构设计可以提高伺服油缸的工作效率和精度，同时也可以增强其稳定性和安全性。

伺服油缸的应用范围广泛，包括机床、冶金设备、起重机械等领域。

在未来的发展中，伺服油缸将不断升级优化，以适应更加高效、智能化的工业发展需求。

- 1 -。

伺服液压缸工作原理嘿，咱今儿来聊聊伺服液压缸这玩意儿的工作原理哈！你说这伺服液压缸啊，就好比是一个大力士，不过呢，它可不是那种光有蛮力的家伙，人家可是有脑子的大力士呢！伺服液压缸是咋工作的呢？其实啊，就跟咱人跑步差不多。

它得先有个目标，也就是我们给它设定的任务。

然后呢，就开始发力啦！它里面的油液就像是大力士身体里的能量，通过各种管道啊、阀门啊这些通道，源源不断地输送力量。

你想想看，这油液在里面跑来跑去的，一会儿这边多一点，一会儿那边少一点，这不就推动着液压缸的活塞动起来了嘛！就好像咱跑步的时候，腿一迈一迈的，带着咱往前跑。

这活塞呢，就是那个带着机器往前走的“腿”。

而且啊，这伺服液压缸还特别聪明呢！它能根据实际情况随时调整自己的力量和速度。

比如说吧，要是遇到点小阻碍，它就加把劲，使点更大的力气冲过去。

要是一切都很顺利，它就稳稳地保持着速度，不紧不慢地干活。

你说这像不像咱人啊，遇到困难了就咬咬牙，加把劲克服，顺风顺水的时候就享受一下，保持好状态。

这伺服液压缸可真是个机灵鬼！它在很多地方都大显身手呢！像那些大型的机械设备，没有它可不行。

它就像是一个默默无闻的英雄，在背后默默地付出，让一切都能顺利运转。

咱再打个比方，这伺服液压缸就像是一个优秀的舞者。

它的动作要精准、有力，还要和音乐完美配合。

油液就是那跳动的音符，而液压缸就是那个随着音符翩翩起舞的舞者。

只有它们配合得好，才能跳出一场精彩的舞蹈，才能让机器高效地工作呀！你说这伺服液压缸神奇不神奇？它虽然看起来就是个铁疙瘩，但里面蕴含的奥秘可多了去了。

咱可别小瞧了它，没有它，好多大工程都没法完成呢！所以啊，咱得好好了解了解这个厉害的家伙，知道它是怎么工作的，这样以后遇到和它相关的问题，咱也能心里有底，知道该怎么解决啦！这伺服液压缸，真的是工业领域里的一个宝贝啊，咱可得好好珍惜它、利用好它！原创不易，请尊重原创，谢谢!。

油缸的分类全文共四篇示例，供读者参考第一篇示例：油缸是一种常见的液压传动元件，主要用于将液压能源转换为机械能，实现各种工程机械的运动和控制。

根据用途和结构特点的不同，油缸可以分为多种分类。

接下来，我们将详细介绍几种常见的油缸分类。

一、按照执行机构形式分类1. 单作用油缸：单作用油缸只在一个方向上起作用，压缩机根据油液的进出来完成加压和放空操作。

2. 双作用油缸：双作用油缸是在两个方向上起作用，可以同时实现缩放和伸张操作。

其结构相对复杂，作用范围更广。

3. 多缸形式油缸：多缸形式油缸是指在同一头上安装两个或两个以上的同心式缸体，可同时实现多点作用，操作效率更高。

二、按照形状结构分类1. 活塞式油缸：活塞式油缸通过液压力将活塞推动，实现来回运动。

该结构简单，功率大，广泛应用于工程机械、冲床和注塑机等行业。

2. 柱塞式油缸：柱塞式油缸在缸筒内装有柱塞，通过柱塞的运动实现液压转换。

该结构具有承载力强、响应速度快的特点，适用于高精度和高速度的应用。

3. 齿条式油缸：齿条式油缸通过齿轮传动和液压力将齿条推动，实现机械的运动和控制。

其结构简单、稳定性好，适用于大中小型行程的应用。

4. 蜗轮式油缸：蜗轮式油缸是将蜗轮传动和液压力结合起来，实现油缸的运动。

其传动效率高、结构紧凑，适用于大功率和大载荷的应用。

三、按照工作环境分类1. 标准型油缸：标准型油缸一般用于一般工程机械，具有结构简单、性能稳定等特点，适用于一般工作环境。

2. 耐高温油缸：耐高温油缸通常采用特殊材料制成，能够在高温环境下正常工作，适用于高温熔铸和铁水冲压等应用。

3. 耐腐蚀油缸：耐腐蚀油缸一般采用防腐涂层或不锈钢材料制成，能够在腐蚀性环境下正常工作，适用于化工、海上和海洋工程等行业。

4. 防爆油缸：防爆油缸一般采用防爆液压元件或防爆控制系统，能够在易燃易爆环境下正常工作，适用于石油、化工和矿山等行业。

总的来说，油缸是一种性能优越的液压传动元件，广泛应用于各种工程机械和自动化设备中。
