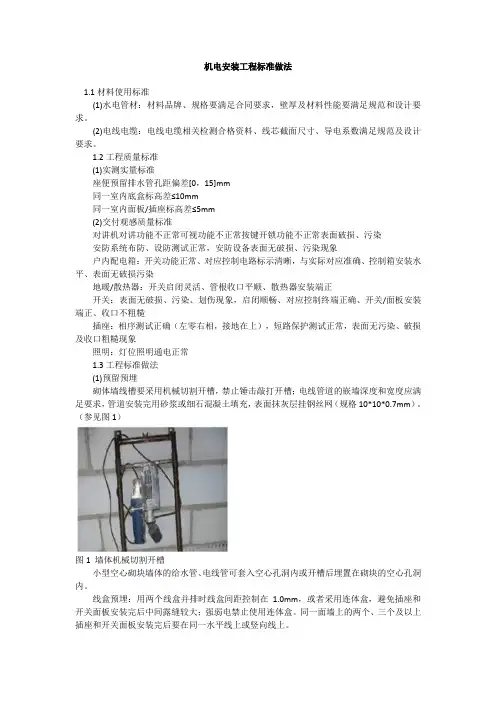

管理标准机电工程标准化（统一做法）1（1（2（3（4（5扣，丝扣（6（7（8）JDG2-2.5（9）若（10）径的2-31.5D（11型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象，开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全无劈裂等现象。
（12）导管的接口处应用胶剂粘结牢固。
（13）敷设管路时，应尽量减少弯曲。
当线路的直线段的长度超过15m或直角弯有3个且长度8m，均应在中途装设接线盒。
（14）暗敷设应在土建结构施工时，将管路埋设入墙体和楼板内。
（15）绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面，保护层厚度大于15mm。
1.2地下室做法集水井、设备房、顶板、墙面、地面等敷设线管材质为热镀锌焊接钢管。
1.3屋面做法屋面、屋顶等室外场所电线管使用热镀锌焊接钢管或增强塑料管（PE管），禁止使用薄壁电线管；固定管卡选择离墙骑马卡（图1）；出地面垂直部分线管出线端弯成半圆形弧形弯（图2）。
1.4进箱、盒：线管进盒、箱用专用接头连接；线管进入盒、箱要“一管一孔”(图3)。
1.5接地线：镀锌电线管连接处用专用接地卡跨接，两卡间连线：RBV-4mm2。
非镀锌钢导管（SC)采用螺纹连接时，连接处的两端用∮6~8圆管焊跨接地线。
1.6间距：与暖气、热水煤气管之间的平行距离不小于300mm，交叉距离不小于100mm。
1.7变形缝处理管子穿过变形缝处使用软管连接，软管留有裕量；变形缝其中一端加线盒（图4）；废弃的电22.1穿线（1（2（3（42.2相色2.3接线防松垫圈33.1选材（1防火桥架3.2缝处等，两端500mm以内加设固定支持点。
电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m。
3.3间距（1）平行间距：与一般工艺管道0.4米；与易燃易爆管道0.5米；与热力管道有保温时0.5米，无保温时1.5米。
（2）交叉间距：与一般工艺管道0.3米；与易燃易爆管道0.5米；与热力管道有保温时0.3米，无保温时0.5米。
3.4其它（1）长度超过30M应设伸缩节，跨越建筑物变形缝时，应设置补偿装置。
（2）转弯的弯曲半径不小于桥架内电缆最小允许弯曲半径。
桥架接头处，采用≧BVR-4mm2或编织铜线作跨接处理，使用爪型垫圈（图5、6），并做好整体接地要求：首末端与接地干线相连接。
（镀锌电缆桥架间连接板的两端可不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
）4、电缆敷设4.1固定（1）成排敷设时排列整齐，横平竖直，并用扎带固定好。
水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距不大于1米。
（2）预分支电缆：电缆井道顶部预埋吊钩；每层固定支架不少于2处，最下层固定支架距地高度为500mm。
4.2标识5（1（2【1【2【3【4【5【6（3【1【2接处。
（4【116mm的钢【2（5记。
5.4高层建筑防雷措施（1）均压环建筑物60m及以上,每三层建筑物外圈梁内二根不小?16的主筋焊接连通作为均压环,此二根钢筋与柱内作为防雷引下线的钢筋可靠焊接,60m及以上的外墙上的栏杆,门窗等金属物采用?10热镀锌圆钢或(-25X4热镀锌扁金刚)与楼层外圈梁内两根(?=16)钢筋可靠焊接;此楼层外围梁内两根(?=16)钢筋与作为防雷引下线的钢筋可靠焊接。
（2）一级防雷30米、二级防雷45米、三级防雷60米以上外墙上的金属栏杆、门窗等所有金属物与防雷装置联接（结构施工时要预埋圆钢）。
（3）屋面、屋顶的金属管道、金属水箱、风管、风帽空调外机等所有金属物均与防雷装置联接（图8）。
（结构施工时要预埋扁钢）避雷带安装高度150mm，支架间距为1000mm，转角处间距为500mm，间均布置均匀可靠，平正顺直；避雷带穿过伸缩缝和沉降缝，有弧形裕量（图9）。
5.6等电位联结：对总等电位的位置进行确认，在确认后进行安装焊接总等电位联结端子板，按设计要求做总等电位联结（1）住宅单元强弱电进楼分别设置等电位联结端子箱,接地端子箱与联合接地系统用两根热镀锌扁钢-40*4可靠焊接.所有进出建筑物的金属管道(包括垂直管道)均应做总等电位联接.（2）卫生间局部等电位做法：将卫生间底板钢筋焊成不大于0.6M﹡0.6M网格，并与卫生间四周圈梁钢筋焊通，采用4﹡25的镀锌扁钢与圈梁钢筋搭焊引至局部等电位盒；局部等电位盒规格为120﹡120﹡60，内置铜排为40﹡4，与镀锌扁钢螺栓拧接，卫生间扦座LEB线采用BVR1﹡4MM2穿PVC20与局部等电位盒内端子可靠联结。
（35.766.1300mm；6.2（1（2（36.3盘、6.4接地6.56.66.7箱内开关照明配电箱内，开关动作灵活可靠；有漏电保护的回路，其保护装置动作反应灵敏。
6.8安装高度按设计要求安装，无设计要求时安装高度底边距地1.5m（大型箱1.2m）。
6.9住户箱住宅住户配电箱、信息箱线管为暗敷设；住宅住户配电箱、信息箱线管安装位置比较隐蔽的位置（如玄关等）。
（图10）7、灯具安装7.1航空障碍灯（1）航空障碍灯装设在建筑物或构筑物的最高部位。
当最高部位平面面积较大或为建筑群时，除在最高端装设外，还在其外侧转角的顶端分别装设灯具。
（2）航空障碍灯在烟囱顶上装设时，安装在低于烟囱口1.5-3m的部位且呈正三角形水平排列。
（3）低光强(距地面60m以下装设时采用)为红色恒定光；高光强(150m以上)为白色闪光；中光强（60~150m）为红或白色闪光（图11）。
（4）航空障碍灯的电源按主体建筑中最高负荷等级要求供电。
7.2防水灯游泳池和类似场所灯具(水下灯及防水灯具)设等电位联结，其电源设专用漏电保护装置。
自电源引入灯具的电线导管采用绝缘导管。
7.3疏散指示灯疏散通道上的诱导灯间距≦20m(人防工程≦10m)；走道转角区≦1m。
7.3（1房、（27.47.5（1（2（37.5接线端子上。
7.6灯头7.7（1室外墙上安装（2 2.5m以上。
（3度600mm7.8（1（2（3）重量大于3kg的灯具固定在螺栓或预埋吊钩上；软线吊灯重量在0.5kg及以下时，采用软电线自身吊装；大于0.5kg的灯具采用吊链，且软电线编叉在吊链内，使电线不受力。
（4）建筑物景观照明灯具（图14）构架固定可靠，地脚螺栓拧紧，备帽齐全；灯具的螺栓紧固、无遗漏。
灯具外露的电线或电缆有柔性金属导管保护。
8、开关安装8.1高度开关高度1.3m。
8.2位置进户门处客厅照明开关安装位置沿门开启方向即门锁一侧内墙，水平距离门框150~200mm。
（图15）8.3观感同一建筑物内的开关采用同一系列产品。
开关的通断位置一致，且接触可靠，操作无误，开关安装高度一致，偏差应小于5mm；并列安装的开关高度差小于1mm。
9、插座安装9.1安装：（1）标高：普通插座标高0.3m，卫生间、阳台等部位防溅插座1.5m；抽油烟机、排气扇插座2.2m;壁挂式空调插座安装高度为2.0m，（2）间距：强弱电插座间距300mm（图16）（强电与电视间距500mm）。
9.2观感:9.3接线10【1【2为250mm。
附图图1图2图3图4图5图6图16图171（1（2（3明敷（4（5（6（7的管道采（8（9（10不小于（11（12（13）水表应安装在便于检修、不受暴晒、污染和冻结的地方。
表外壳距墙表面净距离为10~30mm；水表进水口中心标高按设计要求，允许偏差为±10mm。
（14）PP-R2、排水：（1）空调冷凝水管及外立面雨水管与室内塑料排水管用材要加以区别，其各执行的标准也不同，《建筑排水用硬聚氯乙烯管材》GB/T5836可用于室内排水与雨水，而《建筑用硬聚氯乙烯雨落水管材与管件》GB/T2480仅适用于雨水。
（2）高层室内厨卫排污主管道采用空壁螺旋消音管，通气管及横管采用普通U-PVC管；管件与管子要配套。
（3）排水管道的预留：毛坯房洁具预留板洞中心离完成墙面间距宜为：浴缸280mm、坐便器350mm、柱盆205mm、台盆150mm、地漏(淋浴间地漏除外)150mm（3）排水管道的预留：毛坯房洁具预留板洞中心离完成墙面间距宜为：浴缸280mm、坐便器350mm、柱盆205mm、台盆150mm、地漏(淋浴间地漏除外)150mm（4【1【2角小于【3（44m以（5顶。
（6（7（8（9（10（11（12室外雨水管禁止上下穿越住户阳台。
（13）室内立管安装由下而上的顺序进行安装，随时封堵管道敞口；室外雨水管安装顺序由上而下，跟从脚手架拆除进度。
（14）灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
（15）排水管安装的坡度必须满足设计和规范要求。
（16）排水主立管及水平管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%.（17）排水塑料管支、吊架间距应符合规范要求。
（18）地下室出墙套管采用刚性防水套管安装（图18）。
（19）管件：高层建筑中明设≧110的排水塑料管道每层设置阻火圈或防火套管。
（图20）。
（20）固定：排水立管支、吊架选用与管材配套的支、吊架施工；管卡与排水管接触紧密。
（21）地下室、半地下室中低于室外地面的卫生器具和地漏的排水管，不与上部排水管连接，设置集水坑用污水泵排出。
（22）地漏的安装平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不小于50mm。
（23）检修口：有装饰面的浴盆，雨、污水管检查口处留检修门。
空调排水：【1】毛坯交付（下同）的普通分体壁挂空调机洞口坡向室外，中心距顶板550mm，安放PVC套管，套管周边做防水处理。
普通分体壁挂空调机洞口中心距顶板550mm，插座底边距地2000mm，与洞口垂直的侧墙安装。
【2】空调洞外墙穿墙套管宜在墙体施工时预埋，套管埋设时应保持内高外低，坡度不小于10%，，（【【【（【1~2号,墙内,【翼环及刚,套管根【3【4板应与墙上的预埋角钢焊严，群管逐根穿过两端封口钢板的预留孔，再将每根管与封口钢板沿管周焊接严密，并从钢板的预留浇注孔注入沥青油膏或细石混凝土。
群管穿墙防水构造【5】厨卫间穿楼板立管预留孔洞吊模封堵做法，如下图：穿楼板管道防水节点图附图图18 图19的材料；4、金属风管法兰材料规格和非金属风管法兰材料规格见下表：（矩形风管法兰的四角部位应设有螺孔。
当采用加固方法提高了风管法兰部位的强度时，其法兰材料规格相应的使用条件可适当放宽，中、低压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；非金属（硬聚氯乙烯、有机、无机玻璃钢）风管其螺栓孔的间距不得大于120mm）；1250mm或低压风管单边平面积大于1.2 m2、中、高压风管大于1.0 m2，均应采取加固措施；有机及无机玻璃钢风管的加固，应为本材料或防腐性能相同的材料，并与风管成一整体；6、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm时，为3mm。
