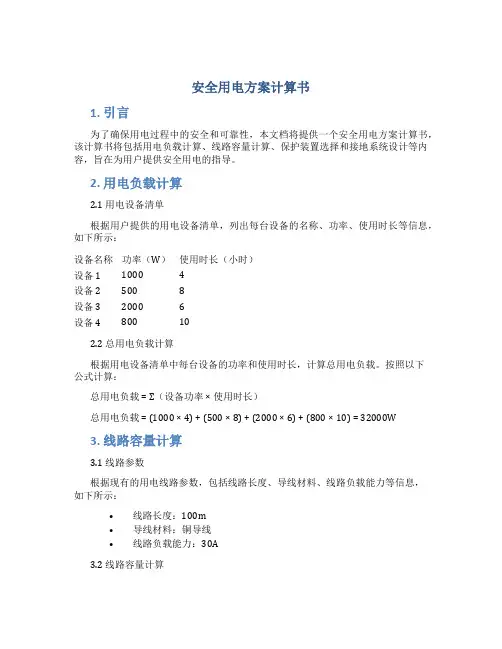

安全用电方案计算书1. 引言为了确保用电过程中的安全和可靠性,本文档将提供一个安全用电方案计算书,该计算书将包括用电负载计算、线路容量计算、保护装置选择和接地系统设计等内容,旨在为用户提供安全用电的指导。
2. 用电负载计算2.1 用电设备清单根据用户提供的用电设备清单,列出每台设备的名称、功率、使用时长等信息,如下所示:设备名称功率(W)使用时长(小时)设备1 1000 4设备2 500 8设备3 2000 6设备4 800 102.2 总用电负载计算根据用电设备清单中每台设备的功率和使用时长,计算总用电负载。
按照以下公式计算:总用电负载= Σ(设备功率 × 使用时长)总用电负载 = (1000 × 4) + (500 × 8) + (2000 × 6) + (800 × 10) = 32000W3. 线路容量计算3.1 线路参数根据现有的用电线路参数,包括线路长度、导线材料、线路负载能力等信息,如下所示:•线路长度:100m•导线材料:铜导线•线路负载能力:30A3.2 线路容量计算根据线路参数和总用电负载,计算线路的容量是否满足需求。
线路容量计算公式如下:线路容量 = (线路负载能力 × 导线截面积) / 线路长度导线截面积计算公式如下:导线截面积 = 总用电负载 / (线路负载能力 × 0.8)线路容量 = (30 × 32000) / (100 × 0.8) = 120mm²由计算结果可知,线路容量为120mm²,满足需求。
4. 保护装置选择为确保用电系统的安全运行,需要选择适当的保护装置。
4.1 过载保护过载保护装置主要用于保护线路和设备免受过载电流的损害。
根据总用电负载和线路容量,选择合适的过载保护器额定电流。
根据国家标准,过载保护器额定电流应为总用电负载的1.2倍,即:过载保护器额定电流 = 1.2 × 总用电负载 = 1.2 × 32000 = 38400A4.2 短路保护短路保护装置主要用于保护线路和设备免受短路电流的损害。
供配电设计方案范文配电设计方案是建筑电气设计的重要组成部分,其目的是为了确保建筑物内的电力系统安全可靠,并满足正常运行的需求。
在设计配电系统时,需充分考虑建筑物的用电负荷、线路布置、设备选型、电力安全保护以及后期维护等因素。
下面是一个示例的配电设计方案,具体内容如下:一、设计目标本配电设计方案的目标是为了满足建筑物的用电需求,确保电力系统安全可靠运行,同时考虑节能减排的要求。
设计中应注重选择高效节能的设备,并合理布局线路,以保证电力负荷的均衡分配和电能的有效利用。
二、用电负荷计算根据建筑物的用电需求和相关规范要求,进行用电负荷计算。
计算过程中要考虑到建筑物的各个用电区域、设备功率、同时使用率等因素,并结合历史用电数据进行合理推算。
通过用电负荷计算,确定建筑物的总功率需求和各个分区的负荷情况。
三、线路布置设计在对用电负荷进行了合理计算后,根据负荷情况进行线路布置设计。
主要包括主干线路、支路线路和终端电器的布置。
在布置时,要注重线路的合理划分,合理定位插座和开关的位置,以及保证线路的足够载流能力和短路能力。
四、设备选型根据用电负荷计算结果和线路布置设计的要求,选择合适的配电设备。
包括低压断路器、开关柜、电力接触器、电缆桥架、配电箱等。
在选型时,要根据建筑物的用电负荷特点和工作环境的要求,选择具有高效节能、可靠性好、安全性高的设备。
五、电力安全保护设计电力安全保护是配电设计中至关重要的一环。
包括过载保护、短路保护、接地保护等。
在设计中,要合理设置各个保护装置的参数,以便在发生异常电流或电压情况时,能够及时切断电路,保证安全使用电力。
六、后期维护管理为了保证电气系统的长期安全运行,需要进行后期的维护管理。
包括定期巡检、设备保养、故障排除等。
同时,还需要制定完善的维护计划和管理制度,确保维护工作的有序进行。
在设计中要充分考虑到维护管理的要求,合理布置设备,并考虑到维护人员的操作便利性。
七、配电设计方案总结通过以上设计内容的实施,可以满足建筑物的用电需求,保证电气系统的运行安全可靠,并能够在后期的维护管理中得到有效保障。
2303大采高工作面供电系统整定计算书机电副总:机电科长:审核:计算人:杜亚玲编制单位:寺河矿机电科编制时间:2303大采高工作面供电系统整定计算书一、6KV干线电缆选型计算1、电缆选型根据我矿实际供电要求与负荷大小进行6KV电缆选型。
(1)东区集中变电所5#高压开关至电缆三通间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L1=1150米;电缆三通至东二集中运输巷胶带机与3301出煤通道胶带机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电=10米;电缆三通至东二集中皮带巷胶带机用移变处电缆三通间采用缆L2MYPTJ3.6/6 3*50+3*16/3+3*2.5型高压电缆L3=5米;东二集中皮带巷胶带机用移变处电缆三通至东二集中皮带巷胶带机用移变间采用MYPTJ3.6/6 3*50+3*16/3+3*2.5型高压电缆L4=10米;东二集中皮带巷胶带机用移变处电缆三通至2303顺槽皮带巷胶带机用移变间采用MYPTJ3.6/6 3*50+3*16/3+3*2.5型高压电缆L=1400米。
5(2)东区集中变电所4#高压开关至电缆三通间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L6=3350米;电缆三通至喷雾泵与乳化液泵用移=10米;电缆三通至采变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L7=5米。
煤机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L8(3)东区集中变电所11#高压开关至电缆三通间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L9=3350米;电缆三通至工作面输送机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L=10米;电缆三通至破碎机10=5米。
与转载机用移变间采用MYPTJ3.6/6 3*95+3*25/3+3*2.5型高压电缆L112、6KV干线电缆电压损失计算由于电缆的电抗值较小,故在计算电压损失时,只考虑电缆电阻的影响,对电缆电抗值忽略不计。
本建筑物为二类高层建筑,地下一层,地上八层,框架墙结构。
建筑高度31.5米,楼内功能主要以办工为主。
本建筑物的用电负荷等级除消防电源为二级外,其它均为三级负荷。
在本建筑物室外设箱变一台,专供本建筑用电。
本建筑物内电源均由室外箱变引来,采用电缆YJV-1KV沿电缆沟敷设,室内采用沿桥架敷设。
引入电压均为: 220/380V ,消防备用电源由柴油发电机供电。
补偿后功率因数:C0S%%c=0.91室内照明灯具主要采用荧光灯,节能灯或白炽灯;由箱变至各层配电箱的供电干线,竖向沿竖井内电缆桥架敷设,水平干线在吊顶内沿电缆桥架敷设。
由电气竖井引至顶层水箱间电源线路穿钢管暗敷本建筑物防雷按三类防雷建筑设置,本建筑物做总等电位联结供配电设计计算:一、总负荷计算1 计算用电设备总安装容量:P=617Kw需要系数: Kx=0.6计算负荷: Pjs=P*Kx=370kW功率因数:COSO=0.9计算电流: Ijs=Pjs/1.732x0.38xCOSO=625A2 变压器选择 SG10-500KVA-10KV/0.4二、备用电负荷计算用电设备安装容量:P=106Kw需要系数: Kx=0.85计算负荷: Pjs=P*Kx=90kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=161A电缆选用:YJV-1kV-4X70+1x35mm2三、干线负荷计算1)WLM1:用电设备安装容量:P=15Kw需要系数: Kx=0.85计算负荷: Pjs=P*Kx=13kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=23A电缆选用:YJV-1kV-5x16mm22) WLM2:用电设备安装容量:P=60Kw需要系数: Kx=0.8计算负荷: Pjs=P*Kx=48kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm2 3) WLM3:用电设备安装容量:P=60Kw需要系数: Kx=0.8计算负荷: Pjs=P*Kx=48kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm2 4) WLM5:用电设备安装容量:P=33Kw需要系数: Kx=0.85计算负荷: Pjs=P*Kx=23kW功率因数:COSO=0.5计算电流: Ijs=Pjs/1.732x0.38xCOSO=69A电缆选用:YJV-1kV-5x16mm25) WLM6:用电设备安装容量:P=15Kw需要系数: Kx=0.85计算负荷: Pjs=P*Kx=13kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=23A电缆选用:YJV-1kV-5x16mm26) WLM8:用电设备安装容量:P=6Kw需要系数: Kx=1计算负荷: Pjs=P*Kx=6kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=11A电缆选用:YJV-1kV-5x10mm27) WLM9:用电设备安装容量:P=6Kw需要系数: Kx=1计算负荷: Pjs=P*Kx=6kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=11A电缆选用:YJV-1kV-5x10mm28) WLM10:用电设备安装容量:P=8Kw需要系数: Kx=1计算负荷: Pjs=P*Kx=8kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=14A电缆选用:YJV-1kV-5x16mm29) WLM11:用电设备安装容量:P=94Kw需要系数: Kx=0.7计算负荷: Pjs=P*Kx=66kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=118A电缆选用:YJV-1kV-4x50+25mm210) WLM12:用电设备安装容量:P=104Kw需要系数: Kx=0.7计算负荷: Pjs=P*Kx=73kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm211) WLM14:用电设备安装容量:P=104Kw需要系数: Kx=0.7计算负荷: Pjs=P*Kx=73kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm212) WLM15:用电设备安装容量:P=104Kw需要系数: Kx=0.7计算负荷: Pjs=P*Kx=73kW功率因数:COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm213) WLM16:用电设备安装容量:P=20Kw需要系数: Kx=0.7计算负荷: Pjs=P*Kx=16kW功率因数:COSO=0.5计算电流: Ijs=Pjs/1.732x0.38xCOSO=48A电缆选用:YJV-1kV-5x16mm2文件:是由绿洲同济教育网收集整理上传,提供免费下载学习交流资料,如果侵犯了你的权益请通知绿洲同济教育网会立即修改;下载说明:1、文件来之互联网,版权归原作者所有;2、资源共享交流学习之使用,不得用于任何商业用途;3、绿洲同济教育网对此资源不负任何法律现任;。
发电厂电气专业初步设计计算书英文回答:Electrical Preliminary Design Calculations for Power Plant.Introduction.The preliminary design of the electrical system for a power plant is a critical step in ensuring the safe and efficient operation of the facility. This document provides the calculations and analysis necessary to determine the key electrical parameters of the plant, including the following:Load demand.Voltage levels.Transformer sizing.Cable sizing.Switchgear selection.Load Demand.The first step in the electrical design process is to determine the load demand of the plant. This is the total amount of electrical power that the plant will require in order to operate. The load demand is typically determined by summing the power requirements of all the major electrical loads in the plant, such as the following:Generators.Motors.Pumps.Lighting.Voltage Levels.The next step is to determine the voltage levels that will be used in the plant. The voltage levels are typically determined by the following factors:The size of the plant.The type of equipment that will be used.The availability of electrical power from the grid.Transformer Sizing.The transformers in a power plant are used to convert the voltage levels from one level to another. The transformers are typically sized based on the following factors:The load demand.The voltage levels.The efficiency of the transformers.Cable Sizing.The cables in a power plant are used to connect the electrical equipment together. The cables are typically sized based on the following factors:The current carrying capacity.The voltage drop.The allowable temperature rise.Switchgear Selection.The switchgear in a power plant is used to protect the electrical equipment from faults. The switchgear is typically selected based on the following factors:The voltage levels.The current carrying capacity.The interrupting capacity.Conclusion.The preliminary design of the electrical system for a power plant is a complex process that requires careful consideration of a number of factors. The calculations and analysis presented in this document provide a solid foundation for the detailed design of the electrical system.中文回答:发电厂电气专业初步设计计算书。

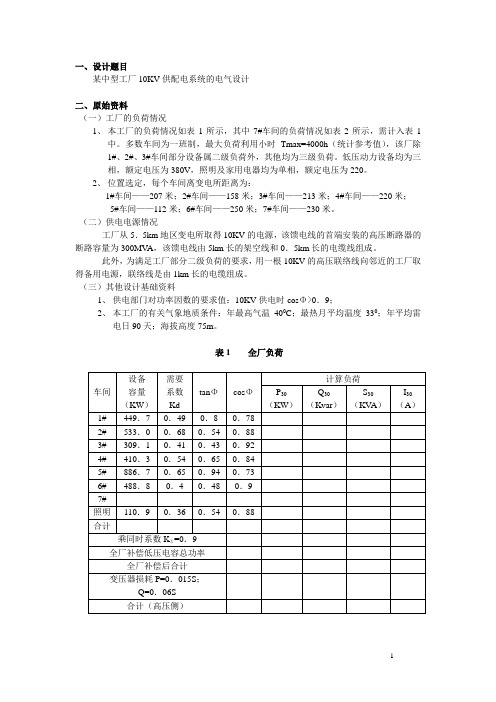

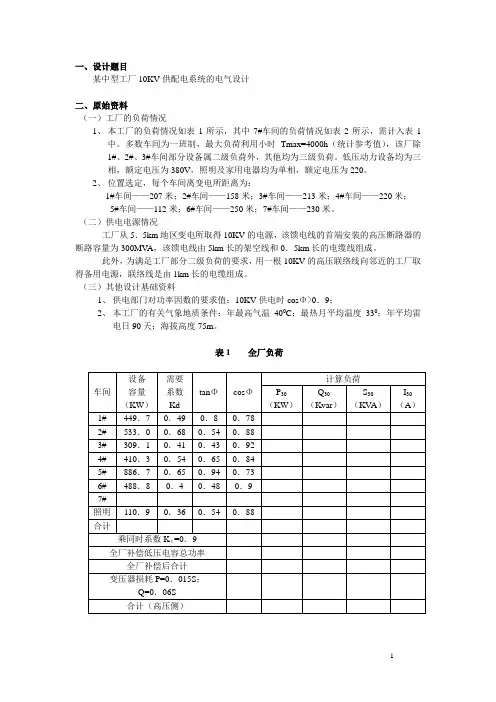

一、设计题目某中型工厂10KV供配电系统的电气设计二、原始资料(一)工厂的负荷情况1、本工厂的负荷情况如表1所示,其中7#车间的负荷情况如表2所示,需计入表1中。
多数车间为一班制,最大负荷利用小时Tmax=4000h(统计参考值),该厂除1#、2#、3#车间部分设备属二级负荷外,其他均为三级负荷。
低压动力设备均为三相,额定电压为380V,照明及家用电器均为单相,额定电压为220。
2、位置选定,每个车间离变电所距离为:1#车间——207米;2#车间——158米;3#车间——213米;4#车间——220米;5#车间——112米;6#车间——250米;7#车间——230米。
(二)供电电源情况工厂从5.5km地区变电所取得10KV的电源,该馈电线的首端安装的高压断路器的断路容量为300MV A,该馈电线由5km长的架空线和0.5km长的电缆线组成。
此外,为满足工厂部分二级负荷的要求,用一根10KV的高压联络线向邻近的工厂取得备用电源,联络线是由1km长的电缆组成。
(三)其他设计基础资料1、供电部门对功率因数的要求值:10KV供电时cosΦ>0.9;2、本工厂的有关气象地质条件:年最高气温400C;最热月平均温度330;年平均雷电日90天;海拔高度75m。
表1 全厂负荷表2 7#车间负荷表三、一般设计原则供电设计的任务是保证电能从电网中引出,以安全、可靠、经济的方式送到用电设备,因此在工厂供电设计时必须遵循以下原则。
(1)“规范、安全、可靠”所谓“规范”是指在设计时要遵循国家的技术经济政策。
“安全、可靠”是指在设计时,要做到设备安全、人身安全,供电可靠,电能质量合格。
(2)“适用、经济”所谓“适用”是指在供电设计时要充分考虑到工厂负荷的性质、容量、工程特点、地区的供电情况,满足工厂的用电需要,同时也留有一定的余量以适应工厂将来发展的需要。
而“经济”则为:一方面要采用先进技术,充分发挥供电设备的实际效益,以尽可能小的投入得到满意的效果;另一方面在确定供电设备时,要符合我国的国情、厂情,要符合当前的电力设备和材料方面的生产水平。
施工用电计算书1、总用电量计算(依据公式):(1)P1①#塔吊和木工设备K x = 0.5,Cosφ = 0.7;P js =44.4KW木工机具:7.5 KW44.4+7.5=51.9 KW(2) P2供搅拌机、砂浆机和A楼施工用电K x = 0.5,Cosφ = 0.7;P js =10.5KWA楼照明=50 KW10.5+50=60.5 KW(3)P3两台人货电梯用电K x = 0.5,Cosφ = 0.7;P js =20kW(4)P4 B楼施工用电K x = 0.5,Cosφ = 0.7;P js = 50kW(5)P5②#塔吊K x = 0.5,Cosφ = 0.7;P js = 44.4kW(6)P6钢筋切断、对焊、调直和弯曲等机组K x = 0.5,Cosφ = 0.7;P js = 89.93kW(7)总的负荷计算,功率因数 = 0.7,系数取=0.5。
总的有功功率P js= (51.9+60.5+20+50+44.4+89.93+A、B楼照明和移动机具225.1) = 541.83kW计算变压器容量= K x 541/0.7=386kV AIjs=0.5×541KW/1.732×0.38×0.7=588A2、选择变压器根据计算的总的容量选择ZBW-450/10 型三相电力变压器,它的容量为450kV A>386kV A×1.1(增容系数)能够满足使用要求,其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
3、选择总箱的进线截面及进线开关(1)选择导线截面:上面已经计算出总计算电流I js = 588A,查表得室外埋设线路40°C时选择240㎜2,其安全载流量为592A,能够满足使用要求。
由于供电箱至动力总箱距离短,可不校核电压降的选择。
(2)选择总进线开关:DZ10-600/3 ;(3)选择总箱中漏电保护器:未选择。
供配电系统设计需要用到的计算公式(结合手册简要总结),纯干货!一、负荷计算按照计算负荷表,两台水泵同时运行的负荷计算如下:由于水泵是一台一台的进行启动,所以单台启动时的电流:(用来选熔断器、断路器、整定继电保护装置,检验电机自起动条件)水泵电缆选择:二、变压器的选择高低压开关柜、变压器及图纸大集合!(共31个培训资料+8套CAD图纸)电子版资料,请留个邮箱,直接发邮箱,谨慎购买!单台留有80%的裕量可满足要求。
有两台主变压器的变电所,变压器选择:变压器可选:容量大于177.74 kVA。
因为矿上已有SC-800/10/0.4型的变压器,在容量上满足要求。
从中央配电室到中央变压器室的电缆选择:按经济电流范围,查表得杨庄交联聚乙烯绝缘带铠装铜芯电缆电流为19.48A时,选择导线截面积A ec=35mm2,截面积为35mm2时对于华东地区三班制电流为29-41A之间大于19.48A满足载流量的要求。
由于中央配电室和中央变电室的距离很小,压降可以忽略不计。
因为井下没有高压用电设备所以初步选择从井上的柴油发电机组到井下的中央配电所的电缆也是YJV22-335,经计算从柴油发电机组到井下中央配电所的距离约1400米。
经查表得:10kV交联聚乙烯绝缘带铠装电力电缆的R0=0.622,X0=0.113三、电压损失计算电压损失:电气计算公式及案例大全!(全文共40个文件)变压器、断路器、隔离开关、桥架、防雷、接地电阻、压降、开关柜、UPS、电缆负载、电力系统计算公式及案例大全!1. 根据电流大小选择电缆2. 电缆电压降计算3. 电缆计算及电阻标准4. 电缆价格自动计算软件5. 电缆桥架支架重量自动计算表6. 电缆装盘长度计算7. 接地电阻计算公式8. 强电桥架计算9. 电缆桥架大小选择公式10. 低压开关柜铜排长度计算11. 电缆理论长度计算12. 变压器常用数据计算实例13. 变压器容量的选择与计算14. 变压器试验计算公式汇总15. UPS容量及进出线缆选择计算16. UPS负载计算17. UPS计算和配置方法18. 如何计算UPS蓄电池配置及蓄电池的放电时间19. 低压多电源接地和接地电阻20. 电缆选择-功率、电压、电流换算21. 电力变压器参数参数计算22. 电力变压器的等值电路及参数计算23. 电力系统的潮流计算24. 电力系统短路电流计算25. 电气设计需要系数利用系数功率因数等系数参照表26. 断路器的选择与整定27. 防雷器及应用28 管路支吊架选择与计算29. 接地电阻及跨步电压的计算30. 10kV高压开关柜整定计算书(综保整定计算)31. 电杆尺寸数据及计算32. 电缆终端头计算33. 电力系统不对称故障的分析计算34. 电力系统短路电流计算及标幺值算法35. 电线及电缆截面的选择及计算36. 断路器级数及选择37. 高低压配电柜发热量计算方法38. 功率配电线电缆计算方法-与断路器、热继电器选择方法39. 低压多电源接地和接地电阻40. 断路器的选择与校验41. 人工接地体接地电阻的计算计算软件+计算公式+计算案例,秒杀价99元!四、短路计算短路保护:无限大容量电力系统中三相短路的物理过程,三相短路电流=周期分量+非周期分量。
施工临时用电方案计算书
本计算书根据《建筑施工计算手册》江正荣着、《施工现场临时用电安全技术规范》
JGJ 46-2005。
一、用电量计算:
;
,则有:
---------------------------------------------------------------------------------
序号机具名称型号额定功率(kW) 距离电源(m) 台数
1 塔吊 Q 80.00 20.0 1
---------------------------------------------------------------------------------
路必须采用五芯电缆):
其中 I l──线路工作电流值(A);
U l──线路工作电压值(V),三相四线制低压时取380V。
经过计算得到 I l =2×p0=2×104.16=208.32A。
根据上式计算所得结果,查《建筑施工计算手册》P1084表18-24得出以下铜芯导线类型及其
截面积分可供选择:
TJ型铜裸线──35.00mm2
BX型铜芯橡皮线──50.00mm2
2
46.3;
2
由导线的允许电流及导线的允许电压降校核,分别计算出的导线截面进行比较,取大值;
最后得出如下结果供使用者参考选择:
TJ型铜裸线──35.00mm2
BX型铜芯橡皮线──50.00mm2
BV型铜芯塑料线──50.00mm2
注:三相四线制线路的N线和PE线截面不小于相线截面的50%,单相线路的零线截面与相线截面相同。
施工现场临时用电组织设计计算依据:1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011一、施工条件1、施工机具序号机具名称型号安装功率(kW) 数量合计功率(kW)1 钢筋调直机GT3/9 7.5 1 7.52 钢筋切断机QJ40 7 1 73 直流电焊机AX1-165(AB-165) 6 1 64 钢筋切断机GJ40 10 1 105 锥形反转出料搅拌机JZM3506 1 66 锥形反转出料搅拌机JZM350 6 1 67 施工升降机SCD160(J)22 1 228 高压汞灯 3 1 39 碘钨灯2 1 1 110 白炽灯 1 1 111 塔式起重机QTZ500(ZJT550)108 1 1082、供电系统设置二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电,设一配电总箱,内有计量设备,采用TN-S系统供电。
(3)根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用空气明敷/架空线路敷设,用电器导线采用空气明敷/架空线路敷设。
布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,三级防护。
(4)按照《JGJ46-2005》规定制定施工组织设计,接地电阻R≤4Ω。
