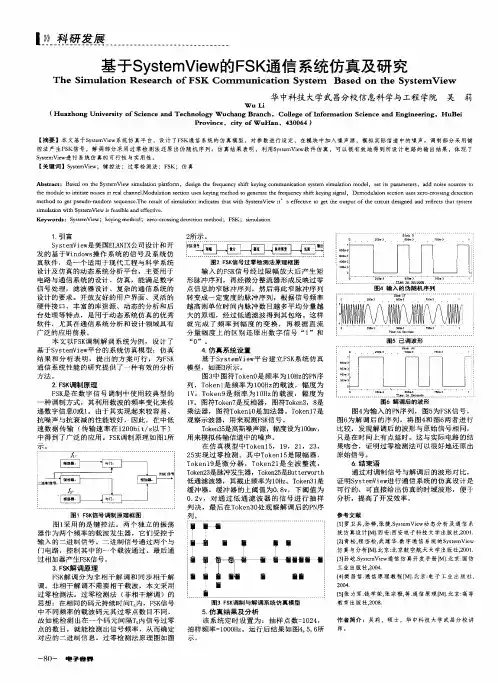

SystemView仿真在通信原理课程教学中的应用研究作者：郭心悦卜朝辉徐伯庆来源：《课程教育研究·上》2016年第10期【摘要】针对传统通信原理教学中理论性强、高度抽象的问题，引入SystemView仿真软件工具，以2FSK调制解调系统的SystemView开发仿真应用为例，详细分析了SystemView仿真软件在通信原理课程教学中的应用。

【关键词】通信原理课程 SystemView【中图分类号】G642 【文献标识码】A 【文章编号】2095-3089（2016）10-0251-011.引言“通信原理” 是通信工程专业的主干课程，该课程要求学生掌握通信系统的基本理论、性能分析方法和设计思想。

这门课在整个通信工程专业课程体系中起着承上启下的作用，同时也是学习现代通信系统和技术的必备理论基础。

这门课程的特点是理论性强，高度抽象[1]。

由于该课程交叉和渗透各学科的基础理论，学生普遍感到对通信系统的基本理论、基本分析方法不能很好地理解与掌握。

SystemView是一种较为常用的通信系统仿真软件，使用者无需与复杂的程序语言打交道，不用写代码就可以完成各种系统设计与仿真，非常适合初学者[2]。

将SystemView仿真应用于通信原理课程，作为辅助理论教学的工具，能为学生提供具有可视化、互动性的通信仿真教学平台，帮助学生理解抽象的理论技术，理论联系实际，激发学生的学习兴趣，参与课程讨论，有效提高课堂及课后教学效果。

2.SystemView软件简介SystemView 是美国ELANIX公司推出的，基于Windows环境的用于系统仿真的可视化软件工具[3]。

它界面简洁，使用方便。

SystemView仿真软件主要用于电路与通信系统的设计和仿真，能满足从数字信号处理、滤波器设计、直到复杂的通信系统等不同层次的设计、仿真要求。

可以构造各种复杂的模拟和数字系统，还可以用于线性和非线性系统的设计和仿真。

SystemView以模块化和交互式的界面，在大家熟悉的Windows窗口环境下，为用户提供一个嵌入式的分析引擎。

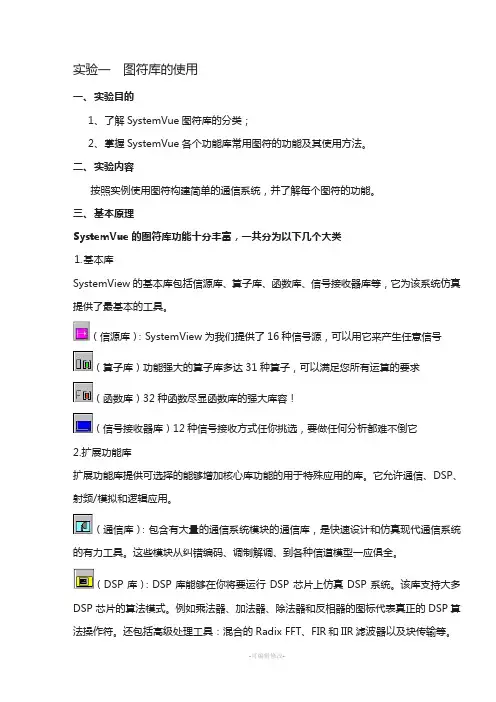

实验一图符库的使用一、实验目的1、了解SystemVue图符库的分类；2、掌握SystemVue各个功能库常用图符的功能及其使用方法。

二、实验内容按照实例使用图符构建简单的通信系统，并了解每个图符的功能。

三、基本原理SystemVue的图符库功能十分丰富，一共分为以下几个大类1.基本库SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。

（信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号（算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求（函数库）32种函数尽显函数库的强大库容！（信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它2.扩展功能库扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。

它允许通信、DSP、射频/模拟和逻辑应用。

（通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。

这些模块从纠错编码、调制解调、到各种信道模型一应俱全。

（DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。

该库支持大多DSP芯片的算法模式。

例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。

还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。

（逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。

（射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。

3.扩展用户库扩展的用户库包括有扩展通信库2、IS95/CDMA、数字视频广播DVB等。

通信库2: 扩展的通信库2主要对原来的通信库加了时分复用、OFDM调制解调、QAM 编码与调制解调、卷积码收缩编解码、GOLD码以及各种衰落信道等功能。

4.5版中，通信库2已被合并到基本通信库中。

SystemView实验报告（全）昆明理⼯⼤学（SystemView）实验报告实验名称：SystemView实验时间：20013 年 9 ⽉ 8⽇专业：11电信指导教师：⽂斯姓名：张鉴学号：201111102210 成绩：教师签名：⽂斯第⼀章SystemView的安装与操作⼀实验⽬的1、了解和熟悉Systemview 软件的基本使⽤；2、初步学习Systemview软件的图符库,能够构建简单系统。

⼆实验内容1、熟悉软件的⼯作界⾯；2、初步了解Systemview软件的图符库，并设定系统定时窗⼝；3、设计⼀些简单系统，观察信号频谱与输出信号波形。

三实验过程及结果1.1试⽤频率分别为f1=200HZ、f2=2000HZ的两个正弦信号源，合成⼀调制信号y(t)=5sin(2πf1t)*cos(2πf2t)，观察其频谱与输出信号波形。

注意根据信号的频率选择适当的系统采样数率。

画图过程：（1）设置系统定时，单击按钮，设置采样率20000Hz，采样点数512；（2）定义两个幅度分别为1V，5V，频率分别为200Hz，2000Hz的正弦和余弦信号源；（3）拖出乘法器及接收图符；（4）连线；（5）运⾏并分析单击按钮和。

仿真电路图：波形图如下：频谱图如下：结果分析：频率为200HZ 的信号与频率为2000HZ的信号f2相乘，相当于在频域内卷积，卷积结果为两个频率想加减，实现频谱的搬移，形成1800HZ和2200HZ的信号，因信号最⾼频率为2000HZ所以采⽤5000HZ的采样数率。

1.2将⼀正弦信号与⾼斯噪声相加后观察输出波形及其频谱。

由⼩到⼤改变⾼斯噪声的功率，重新观察输出波形及其频谱。

画图过程：（1）设置系统定时，单击按钮，设置采样率100Hz，采样点数128；（2）定义⼀个幅度为1V，频率为100Hz正弦信号源和⼀个⾼斯噪声；（3）拖出加法器及接收图符；（4）连线；（5）运⾏并分析单击按钮和；（6）在分析窗⼝下单击进⼊频谱分析窗⼝，再单击点OK分析频谱。
