中国不同气候区综合部分负荷性能IPLV系数的计算方法

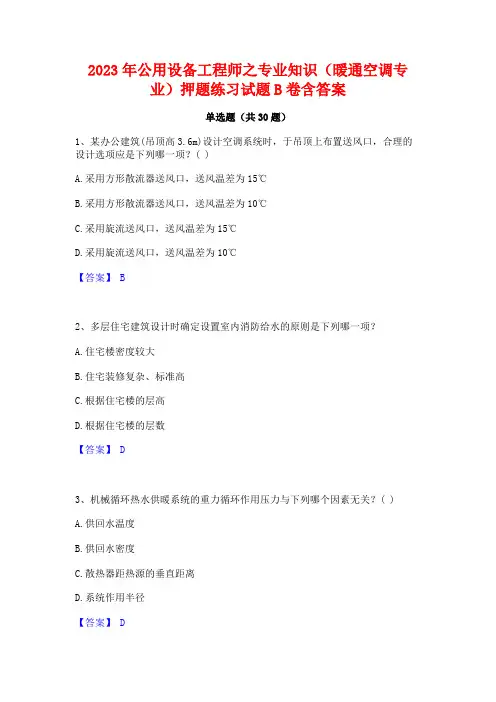

2023年公用设备工程师之专业知识（暖通空调专业）押题练习试题B卷含答案单选题（共30题）1、某办公建筑(吊顶高3.6m)设计空调系统时，于吊顶上布置送风口，合理的设计选项应是下列哪一项？( )A.采用方形散流器送风口，送风温差为15℃B.采用方形散流器送风口，送风温差为10℃C.采用旋流送风口，送风温差为15℃D.采用旋流送风口，送风温差为10℃【答案】 B2、多层住宅建筑设计时确定设置室内消防给水的原则是下列哪一项？A.住宅楼密度较大B.住宅装修复杂、标准高C.根据住宅楼的层高D.根据住宅楼的层数【答案】 D3、机械循环热水供暖系统的重力循环作用压力与下列哪个因素无关？( )A.供回水温度B.供回水密度C.散热器距热源的垂直距离D.系统作用半径【答案】 D4、生活给水系统采用公称直径为DN32的管道，其流速宜( )。

A.＜1.0m/sB.≯1.2m/sC.＜1.2m/sD.≯1.5m/s【答案】 B5、高温制冷剂主要用于( )中。

A.空气调节用制冷装置和热泵B.一般的双级压缩制冷机C.复叠式制冷装置的低温级部分D.一般的单级压缩制冷机【答案】 A6、房间高度10m，跨度18m的单跨工业厂房，采用集中热风采暖系统，在厂房长度方向设一喷嘴送风，为一般平行射流，其射流的作用半径为以下哪一项？A.80mB.10mC.110mD.120m【答案】 A7、制冷工况条件下，供／回水温度为7/12℃，下列关于吸收式制冷机组的表述中哪项是正确的？A.同等的制冷量、同样的室外条件，吸收式制冷机组的冷却水耗量小于电机驱动压缩式冷水机组的冷却水量耗量B.同等的制冷量、同样的室外条件，吸收式制冷机组的冷却水耗量等于电机驱动压缩式冷水机组的冷却水量耗量C.同等的制冷量、同样的室外条件，吸收式制冷机组的冷却水耗量大于电机驱动压缩式冷水机组的冷却水量耗量D.吸收式制冷机组的冷却水和电机驱动压缩式冷水机组一样只通过冷凝器【答案】 C8、燃油锅炉房室内油箱的总容量，符合规定的应是下列哪一项？( )A.B.C.D.【答案】 C9、建筑高度不超过100m的高层建筑管道井应( )在楼板处用相当于楼板耐火极限的不燃烧体作为防火分隔。

IPLV定义COP（coefficient of performance)名义工况性能系数是在规定工况下，机组以同一单位表示的制冷（热）量除以总输入电功率得出的比值。

PLV（part load value)部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素计算得出。

IPLV（integrated part load value)综合部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

备注：以上定义全部按照最新国标GB/T 18430.2-2008标准。

公式IPLV/NPLV的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率a b c d严寒地区1.0% 32.7% 51.2% 15.1%寒冷地区0.7% 36.2% 53.4% 9.8%夏热冬冷地区2.3% 38.6% 47.2% 11.9%夏热冬暖地区0.7% 46.3% 41.7% 11.3%全国加权平均1.3% 40.1% 47.3% 11.3%（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

IPLV - 定义IPLV是指一年中季节变化时综合能效系数。

其加权平均系数A/B/C/D也是对不同温度下的时间的一个比例统计。

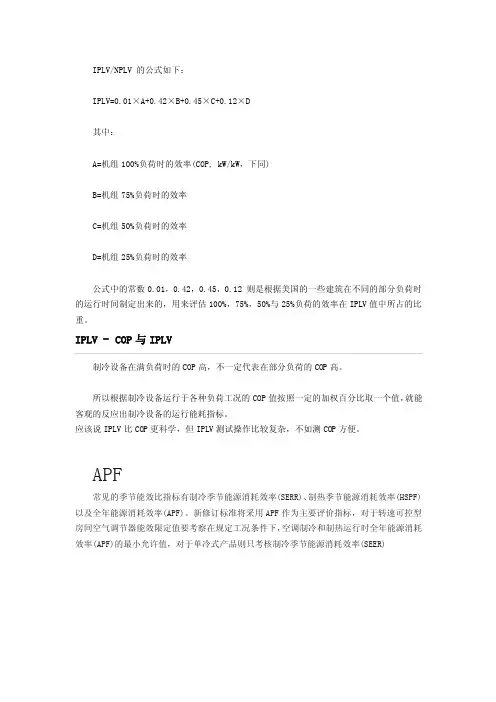

IPLV - 公式IPLV/NPLV 的公式如下：IPLV=0.01×A+0.42×B+0.45×C+0.12×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率公式中的常数0.01，0.42，0.45，0.12 则是根据美国的一些建筑在不同的部分负荷时的运行时间制定出来的，用来评估100%，75%，50%与25%负荷的效率在IPLV值中所占的比重。

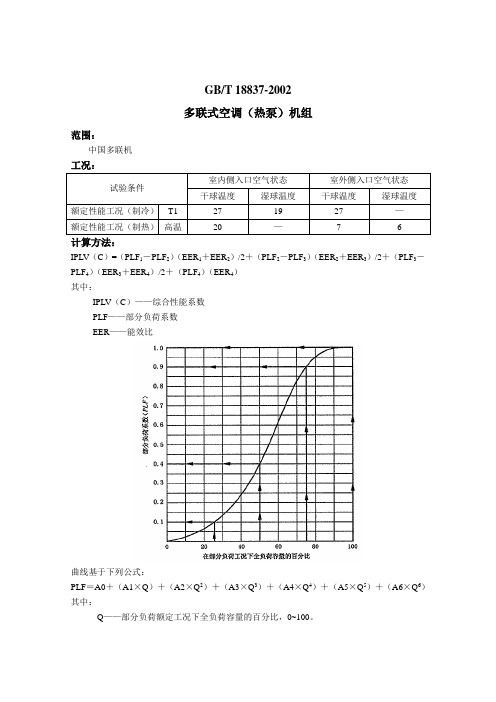

GB/T 18837-2002多联式空调（热泵）机组范围：中国多联机工况：计算方法：IPLV（C）=（PLF1―PLF2）（EER1＋EER2）/2＋（PLF2―PLF3）（EER2＋EER3）/2＋（PLF3―PLF4）（EER3＋EER4）/2＋（PLF4）（EER4）其中：IPLV（C）——综合性能系数PLF——部分负荷系数EER——能效比曲线基于下列公式：PLF＝A0＋（A1×Q）＋（A2×Q2）＋（A3×Q3）＋（A4×Q4）＋（A5×Q5）＋（A6×Q6）其中：Q——部分负荷额定工况下全负荷容量的百分比，0~100。

A0＝﹣0.127 739 17×10-6A1＝﹣0.276 487 13×10-3A2＝0.506 724 49×10-3A3＝﹣0.259 666 36×10-4A4＝0.698 753 54×10-6A5＝﹣0.768 597 12×10-8A6＝0.289 182 72×10-10计算举例：GB/T 25857-2010低环境温度空气源多联式热泵（空调）机组范围：中国低温多联机工况：计算方法：IPLV（H）=（PLF1―PLF2）（COP1＋COP2）/2＋（PLF2―PLF3）（COP2＋COP3）/2＋（PLF3―PLF4）（COP3＋COP4）/2＋（PLF4）（COP4）其中：IPLV（C）——综合性能系数PLF——部分负荷系数COP——性能系数曲线基于下列公式：PLF＝A0＋（A1×Q）＋（A2×Q2）＋（A3×Q3）＋（A4×Q4）＋（A5×Q5）＋（A6×Q6）其中：Q——部分负荷额定工况下全负荷容量的百分比，0~100。

A0＝﹣1.594 27×10-1A1＝0.002 26A2＝﹣6.135 .37×10-3A3＝1.006 35×10-5A4＝﹣1.496 69×10-7A5＝6.835 63×10-10A6＝﹣5.437 65×10-13计算举例：GB/T 18430.1-2007GB/T 18430.2-2008蒸气压缩循环冷水(热泵)机组范围：中国冷水（热泵）机组GB/T 18430.1-2007制冷量＞50kW（工商业用）GB/T 18430.2-2008制冷量≤50kW（户用）工况：计算方法：IPLV（或NPLV）＝2.3%×A＋41.5%×B＋46.1%×C＋10.1%×D其中：A——100%负荷时COP；B——75%负荷时COP；C——50%负荷时COP；D——25%负荷时COP。

综合部分负荷性能系数（IPLV）的计算与限值综合部分负荷性能系数（IPLV，Integrated Part Load Value）是指：基于机组部分负荷时的性能系数值，按机组在各种负荷条件下的累积负荷百分比进行加权计算获得的表示空气调节用冷水机组部分负荷效率的单一数值。

[1]IPLV计算公式综合部分负荷性能系数（IPLV）计算方法如下：IPLV = 1.2% A + 32.8% B + 39.7% C + 26.3% D（4.2.13）式中：A——100%负荷时的性能系数(W/W)，“冷却水进水温度30℃”且“冷凝器进气干球温度35℃”；B——75%负荷时的性能系数(W/W)，“冷却水进水温度26℃”且“冷凝器进气干球温度31.5℃”；C——50%负荷时的性能系数(W/W)，“冷却水进水温度23℃”且“冷凝器进气干球温度28℃”；D一一25%负荷时的性能系数(W/W)，“冷却水进水温度19℃”且“冷凝器进气干球温度24.5℃”。

冷水（热泵）机组IPLV电机驱动的蒸气压缩循环冷水（热泵）机组的综合部分负荷性能系数（IPLV）应符合下列规定：1）水冷定频机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11的数值；2）水冷变频离心式冷水机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11中水冷离心式冷水机组限值的1.30倍；3）水冷变频螺杆式冷水机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11中水冷螺杆式冷水机组限值的1.15倍。

表4.2.11 冷水（热泵）机组综合部分负荷性能系数（IPLV）多联式空调（热泵）机组IPLV采用多联式空调（热泵）机组时，其在名义制冷工况和规定条件下的制冷综合性能系数IPLV（C）不应低于表4.2.17 的数值。

表4.2.17 多联式空调（热泵）机组制冷综合性能系数IPLV（C）IPLV的适用范围。

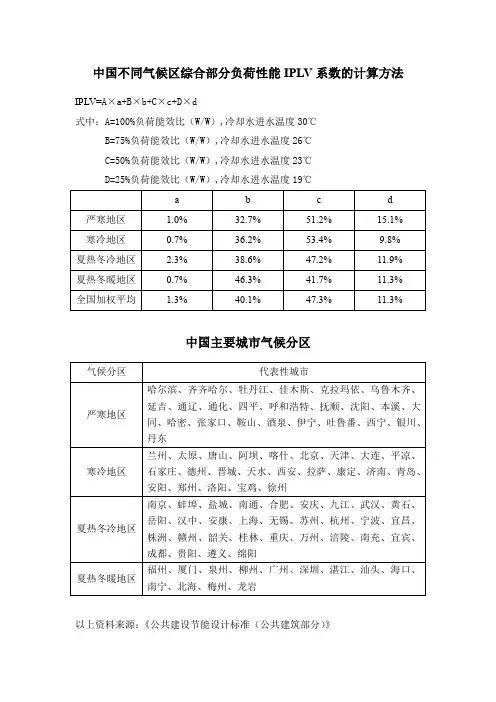

中国不同气候区综合部分负荷性能IPLV系数的计算方法IPLV=A×a+B×b+C×c+D×d式中：A=100%负荷能效比（W/W）,冷却水进水温度30℃B=75%负荷能效比（W/W）,冷却水进水温度26℃C=50%负荷能效比（W/W）,冷却水进水温度23℃D=25%负荷能效比（W/W）,冷却水进水温度19℃中国主要城市气候分区以上资料来源：《公共建设节能设计标准（公共建筑部分）》制冷空调产品标准中的综合部分负荷性能系数IPLV和NPLV2007年国家冷标委完成了对GB/T18430.1-2001、GB/T18430.2-2001的修订。

形成了新的GB/T18430.1-2007、GB/T18430.2-2008标准，其中主要变化对产品的能效评价指标均采用季节性能效评价指标，用综合部分负荷性能系数来评价机组的能效水平。

其计算公式为IPLV=2.3%A+41.5%B+46.1%C+10.1%D1、定义1.1综合部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表(1)规定的IPLV 工况下机组部分负荷性能系数值，按照机组在特定负荷下运行时间的加权因素，通过下式获得：IPLV(或NPLV)=2.3%A+41.5%B+46.1%C+10.1%D (1)1.2非标准部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表（1）规定的NPLV 工况下机组部分负荷性能系数，按机组在特定负荷下运行时间加权因素，通过式（1）获得。

注：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

A=100%负荷性能系数（KW/KW）B=75%负荷性能系数（KW/KW）C=50%负荷性能系数（KW/KW）D=25%负荷性能系数（KW/KW）COP=其A、B、C、D点的性能系数计算部分性能系数IPLV/NPLV=2.3%*4.75+41.5%*4.99+46.1%*5.09+10.%*4.82=5.014.3非标准部分负荷性能：4.3.1按表1规定的NPLV部分负荷工况测定100%、75%、50%和25%负荷点的性能系数，并按式（1）计算其非标准负荷性能系数NPLV4.3.2若机组不能按4.3.1或表1规定的NPLV工况正常进行，则可按以下规定进行。

国家规范> 建筑专业> 建筑节能与可再生能源利用通用规范[附条文说明] GB55015-2021建筑节能与可再生能源利用通用规范1总则1.0.1为执行国家有关节约能源、保护生态环境、应对气候变化的法律、法规，落实碳达峰、碳中和决策部署，提高能源资源利用效率，推动可再生能源利用，降低建筑碳排放，营造良好的建筑室内环境，满足经济社会高质量发展的需要，制定本规范。

1.0.2新建、扩建和改建建筑以及既有建筑节能改造工程的建筑节能与可再生能源建筑应用系统的设计、施工、验收及运行管理必须执行本规范。

1.0.3建筑节能应以保证生活和生产所必需的室内环境参数和使用功能为前提，遵循被动节能措施优先的原则。

应充分利用天然采光、自然通风，改善围护结构保温隔热性能，提高建筑设备及系统的能源利用效率，降低建筑的用能需求。

应充分利用可再生能源，降低建筑化石能源消耗量。

1.0.4工程建设所采用的技术方法和措施是否符合本规范要求，由相关责任主体判定。

其中，创新性的技术方法和措施，应进行论证并符合本规范中有关性能的要求。

2基本规定2.0.1新建居住建筑和公共建筑平均设计能耗水平应在2016年执行的节能设计标准的基础上分别降低30％和20％。

不同气候区平均节能率应符合下列规定：1严寒和寒冷地区居住建筑平均节能率应为75％；2除严寒和寒冷地区外，其他气候区居住建筑平均节能率应为65％；3公共建筑平均节能率应为72％。

2.0.2标准工况下，不同气候区的各类新建建筑平均能耗指标应按本规范附录A确定。

2.0.3新建的居住和公共建筑碳排放强度应分别在2016年执行的节能设计标准的基础上平均降低40％，碳排放强度平均降低7kgCO2/（m2·a）以上。

2.0.4新建建筑群及建筑的总体规划应为可再生能源利用创造条件，并应有利于冬季增加日照和降低冷风对建筑影响，夏季增强自然通风和减轻热岛效应。

2.0.5新建、扩建和改建建筑以及既有建筑节能改造均应进行建筑节能设计。

中国不同气候区综合部分负荷性能IPLV系数的计算方法IPLV=A×a+B×b+C×c+D×d式中：A=100%负荷能效比（W/W）,冷却水进水温度30℃B=75%负荷能效比（W/W）,冷却水进水温度26℃C=50%负荷能效比（W/W）,冷却水进水温度23℃D=25%负荷能效比（W/W）,冷却水进水温度19℃中国主要城市气候分区以上资料来源：《公共建设节能设计标准（公共建筑部分）》制冷空调产品标准中的综合部分负荷性能系数IPLV和NPLV2007年国家冷标委完成了对GB/T18430.1-2001、GB/T18430.2-2001的修订。

形成了新的GB/T18430.1-2007、GB/T18430.2-2008标准，其中主要变化对产品的能效评价指标均采用季节性能效评价指标，用综合部分负荷性能系数来评价机组的能效水平。

其计算公式为IPLV=2.3%A+41.5%B+46.1%C+10.1%D1、定义1.1综合部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表(1)规定的IPLV 工况下机组部分负荷性能系数值，按照机组在特定负荷下运行时间的加权因素，通过下式获得：IPLV(或NPLV)=2.3%A+41.5%B+46.1%C+10.1%D (1)1.2非标准部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表（1）规定的NPLV 工况下机组部分负荷性能系数，按机组在特定负荷下运行时间加权因素，通过式（1）获得。

注：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

A=100%负荷性能系数（KW/KW）B=75%负荷性能系数（KW/KW）C=50%负荷性能系数（KW/KW）D=25%负荷性能系数（KW/KW）COP=其A、B、C、D点的性能系数计算部分性能系数IPLV/NPLV=2.3%*4.75+41.5%*4.99+46.1%*5.09+10.%*4.82=5.014.3非标准部分负荷性能：4.3.1按表1规定的NPLV部分负荷工况测定100%、75%、50%和25%负荷点的性能系数，并按式（1）计算其非标准负荷性能系数NPLV4.3.2若机组不能按4.3.1或表1规定的NPLV工况正常进行，则可按以下规定进行。

2023年公用设备工程师之专业知识（暖通空调专业）综合检测试卷B卷含答案单选题（共40题）1、占地面积大于( )的丙类仓库应设置排烟设施。

A.500㎡B.1000㎡C.1500㎡D.2000㎡【答案】 B2、蒸气压缩循环(热泵)机组制热名义工况时的参数，下列哪一项不符合国家标准？( )A.使用侧制热，进出口水温为40℃/45℃B.热源侧水冷式(制热)，进出口水温为12℃/7℃C.热源侧风冷式(制热)，空气干球温度为7℃D.热源侧风冷式(制热)，空气湿球温度为6℃【答案】 B3、中分式热水采暖系统的水平干管上，下连接钢制板型采暖器时，最不好的连接方式应是哪一项？A.B.C.D.【答案】 D4、某房间机械送风量为1800m3/h，机械排风量为2000m3/h，说法正确的是哪一项？A.房间形成正压，自然排风量为200m3/hB.房间形成负压，自然进风量为200m3/hC.房间形成正压，自然进风量为200m3/hD.条件不明确，正负压及相应的自然通风量无法确定【答案】 D5、室外高压过热蒸汽管道同一坡向的直线管段上，在顺坡情况下设疏水装置的间距应为下列哪一项？( )A.200m＜L≤300mB.300m＜L≤400mC.400m＜L≤500mD.500m＜L≤1000m【答案】 C6、高层民用建筑设置排烟设施的走道，净高不超过6.00m的房间应采用挡烟垂壁、隔墙或从顶棚下突出不小于( )的梁划分防烟分区是允许的。

A.0.40mB.0.50mC.0.60mD.0.80m【答案】 B7、塑料排水立管穿越楼层处为固定支承且排水支管在楼板之下接入时，伸缩器应设置于( )。

A.水流汇合管件之下B.水流汇合管件之上C.水流汇合管件之下或之上D.楼层内任何地点【答案】 C8、采用地埋管换热器的地源热泵系统，机组制冷能效比为EER，地源热泵系统向土壤的最大释热量Q。

表述正确的应是下列哪一项？( )A.B.C.D.【答案】 D9、多层建筑可采用顶棚下凸出不小于( )的结构梁划分防烟分区oA.300mmB.400mmC.500mmD.600mm【答案】 C10、为保证建筑的自然通风效果，建筑的主要进风面一般应与夏季主导风向呈( )角，不宜( )角。

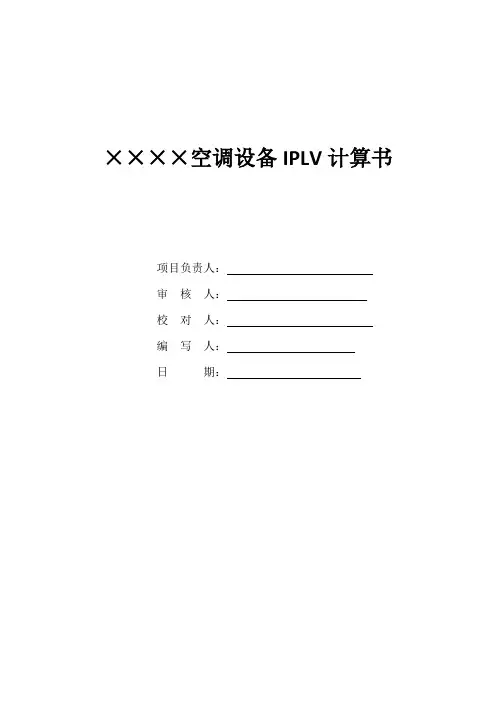

××××空调设备IPLV计算书项目负责人：审核人：校对人：编写人：日期：1、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《民用建筑绿色设计规范》JGJ/T229-2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008 《公共建筑节能设计标准》GB50189-2005《安徽省公共建筑节能设计标准》DB34/1467-2011《合肥市公共建筑节能65%设计标准实施细则》2、IPLV简介IPLV（Integrated Part Load Value) 综合部分负荷性能系数。

是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

IPLV的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率其中a、b、c、d的取值如下：严寒地区 1.0% 32.7% 51.2% 15.1%寒冷地区 0.7% 36.2% 53.4% 9.8%夏热冬冷地区 2.3% 38.6% 47.2% 11.9%夏热冬暖地区 0.7% 46.3% 41.7% 11.3%全国加权平均 1.3% 40.1% 47.3% 11.3%（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

本项目位于合肥市，属于夏热冬冷地区，选择a、b、c、d的值为2.3%、38.6%、47.2%、11.9%。

3、本项目的IPLV计算值本项目选用的制冷机组为：变制冷剂流量多联机空调室外机。
