综合部分负荷性能系数(IPLV)的计算与限值

空调设备I P L V计算书精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-××××空调设备IPLV计算书项目负责人：审核人：校对人：编写人：日期：1、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《民用建筑绿色设计规范》JGJ/T229-2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008《公共建筑节能设计标准》GB50189-2005《安徽省公共建筑节能设计标准》DB34/1467-2011《合肥市公共建筑节能65%设计标准实施细则》2、IPLV简介IPLV（Integrated Part Load Value)综合部分负荷性能系数。

是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

IPLV的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率其中a、b、c、d的取值如下：严寒地区 % % % %寒冷地区 % % % %夏热冬冷地区 % % % %夏热冬暖地区 % % % %全国% % % %（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

本项目位于合肥市，属于夏热冬冷地区，选择a、b、c、d的值为%、%、%、%。

3、本项目的IPLV计算值本项目选用的制冷机组为：变制冷剂流量多联机空调室外机。

2023年公用设备工程师之专业知识（暖通空调专业）提升训练试卷B卷附答案单选题（共30题）1、风机盘管机组安装前应按下列检查数量的规定，进行承压试验( )。

A.按总数抽查10%，且不得少于1台B.按总数抽查15%，且不得少于1台C.按总数抽查20%，且不得少于3台D.全部检查【答案】 A2、水蓄冷系统中，蓄冷水温不宜低于( )。

A.7℃B.4℃C.2℃D.0℃【答案】 B3、关于低温热水地面辐射供暖房间的热负荷，下列哪个说法不正确？( )A.可取对流供暖系统计算总热负荷的90%～95%B.局部辐射供暖时热负荷应进行附加C.热媒供热量应该等于房间热负荷D.高大空间可不进行高度附加【答案】 C4、当空调系统采甩低温送风方式时，空调冷水供水温度不宜高于( )。

A.4℃B.5℃C.6℃D.7℃【答案】 B5、一空调房间气流组织采用侧送风，风口当量直径为0.2m，单股送风射流所管辖的房间面积为4㎡，则送风口的允许最大出口风速为( )。

A.1.9m／sB.2.5m／sC.4.8m/sD.3.6m/s【答案】 D6、不属于离心式压缩机能量调节方法的是( )。

A.调节叶轮进口导流叶片的角度B.调节叶轮进口导流叶片的角度和压缩机的转速C.调节叶轮进口导流叶片的角度和叶轮出口扩压器宽度D.调节叶轮进口导流叶片的角度和容量调节滑阀位置【答案】 D7、要求设置在建筑物内首层的燃油锅炉房事故排风时换气次数不应小于( )。

A.B.C.D.【答案】 B8、关于冷水机组综合部分负荷性能系数(IPLV)与额定性能系数(COP)的说法中，正确的是( )。

A.IPLV通常大于COPB.IPLV通常小于COPC.IPLV基本等于COPD.不能确定【答案】 A9、高层建筑空调系统风管材料选择中，正确的是( )。

A.风管不能采用难燃材料制作B.接触腐蚀性气体的风管都可以采用难燃材料制作C.柔性接头可以采用难燃材料制作D.炊事间灶具上方的空调风管不能采用难燃材料制作【答案】 C10、空调水系统设计中，下列哪一项是错误的？( )A.循环水泵出口管道增加平衡阀B.主要设备与控制阀门前安装过滤器C.并联工作的冷却塔加装平衡管D.设置必要的固定点与补偿装置【答案】 A11、燃气冷热电三联供系统中，哪种发电装置获得的高温余热量最大？( )A.内燃机型发电机组B.燃气轮机型发电机组C.微燃气轮机型发电机组D.都差不多【答案】 B12、夏季空调系统采用全热回收装置对排风进行热回收时，热回收效果最好的情况是下列何项?( )。

中国不同气候区综合部分负荷性能IPLV系数的计算方法IPLV=A×a+B×b+C×c+D×d式中：A=100%负荷能效比（W/W）,冷却水进水温度30℃B=75%负荷能效比（W/W）,冷却水进水温度26℃C=50%负荷能效比（W/W）,冷却水进水温度23℃D=25%负荷能效比（W/W）,冷却水进水温度19℃中国主要城市气候分区以上资料来源：《公共建设节能设计标准（公共建筑部分）》制冷空调产品标准中的综合部分负荷性能系数IPLV和NPLV2007年国家冷标委完成了对GB/T18430.1-2001、GB/T18430.2-2001的修订。

形成了新的GB/T18430.1-2007、GB/T18430.2-2008标准，其中主要变化对产品的能效评价指标均采用季节性能效评价指标，用综合部分负荷性能系数来评价机组的能效水平。

其计算公式为IPLV=2.3%A+41.5%B+46.1%C+10.1%D1、定义1.1综合部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表(1)规定的IPLV 工况下机组部分负荷性能系数值，按照机组在特定负荷下运行时间的加权因素，通过下式获得：IPLV(或NPLV)=2.3%A+41.5%B+46.1%C+10.1%D (1)1.2非标准部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表（1）规定的NPLV 工况下机组部分负荷性能系数，按机组在特定负荷下运行时间加权因素，通过式（1）获得。

注：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

A=100%负荷性能系数（KW/KW）B=75%负荷性能系数（KW/KW）C=50%负荷性能系数（KW/KW）D=25%负荷性能系数（KW/KW）COP=其A、B、C、D点的性能系数计算部分性能系数IPLV/NPLV=2.3%*4.75+41.5%*4.99+46.1%*5.09+10.%*4.82=5.014.3非标准部分负荷性能：4.3.1按表1规定的NPLV部分负荷工况测定100%、75%、50%和25%负荷点的性能系数，并按式（1）计算其非标准负荷性能系数NPLV4.3.2若机组不能按4.3.1或表1规定的NPLV工况正常进行，则可按以下规定进行。

2024年公用设备工程师之专业知识（暖通空调专业）练习题(一)及答案单选题（共45题）1、热水供暖系统采用变温降法进行水力计算时，若温降调整系数是a，则压降调整系数是( )。

A.aB.C.1/aD.【答案】 D2、关于单跨热车间自然通风进、排风窗(局部阻力系数相等)面积与中和界位置，下列哪一项正确？( )A.进风窗面积越大，中和界越靠近排风口B.进风窗面积越大，中和界越靠近进风口C.排风口面积越大，中和界越靠近进风口D.进、排风口增加同样的面积，中和界位置不变【答案】 B3、对现有一级泵空调水系统进行节能改造，增加变频调节功能，下列说法中错误的是( )。

A.多台相同型号的水泵并联运行时，只要一台水泵加变频器即可B.增加变频功能可能造成空调水系统的水力失调C.末端装置应设置温控阀D.仍需设置旁通管和压差控制装置4、某住宅小区中的一栋三层会馆采用重力循环热水供暖系统，每层的散热器均并联在供回水立管间，热水直接被分配到各层散热器，冷却后的水由回水支、立管及干管回流至锅炉。

该系统形式属于下列哪一项？A.单项下供上回跨越式系统B.单管上供下回系统C.双管上供下回系统D.水平跨越式系统【答案】 C5、旋风除尘器的“分割粒径”即dc50，其正确的含义是下列哪一项？A.粉尘粒径分布中，累计质量占全部粒径范围总质量50%所对应的料径B.分级效率为50%所对应的粒径C.粉尘粒径分布中，累计粒子个数占全部粒径范围粒子总个数50%所对应的粒径D.某小的粒径区间的代表粒径，该小区间恰好处在将全部粒径范围的粉尘分为质量相等两部分的分界处【答案】 B6、从节能角度，水环热泵空调系统最适用于下列哪种情况？( )A.内区较大且常年有稳定余热的建筑B.有低温余热可利用的情况C.有太阳能辅助热源的情况D.需要同时供冷和供热的情况7、工业场合的职业接触极限，下列哪项定义是正确的？( )A.劳动者在工作过程中长期反复接触，对接触者的健康不引起有害作用的容许接触水平B.劳动者在工作过程中长期反复接触，对接触者不产生感官不适的容许接触水平C.劳动者在工作过程中，对绝大多数接触者的健康不引起有害作用的容许接触水平D.劳动者在工作过程中长期反复接触，对绝大多数接触者的健康不引起有害作用的容许接触水平【答案】 D8、蒸气压缩循环(热泵)机组制热名义工况时的参数，下列哪一项不符合国家标准？( )A.使用侧制热，进出口水温为40℃/45℃B.热源侧水冷式(制热)，进出口水温为12℃/7℃C.热源侧风冷式(制热)，空气干球温度为7℃D.热源侧风冷式(制热)，空气湿球温度为6℃【答案】 B9、热网的热水供热参数为95/70℃，某建筑物热力入口处热网供水管的静压高度为60m，建筑物热力入口处的供回水压差大于室内采暖系统的压力损失，该建筑物顶层供水干管相对于热力人口热网供水管的高差为58m，下列哪一项连接方式是正确的？A.直接连接B.混水泵连接C.采用板式换热器连接D.采用减压阀连接【答案】 C10、动态冰蓄冷的冰片滑落式与静态冰蓄冷的盘管内融冰方式相比，具有下列哪个突出特点？( )A.COP值高B.蓄冷温度高C.释冷速度快，出水温度恒定D.储槽体积小【答案】 C11、人防地下室滤毒通风时的新风量按( )。

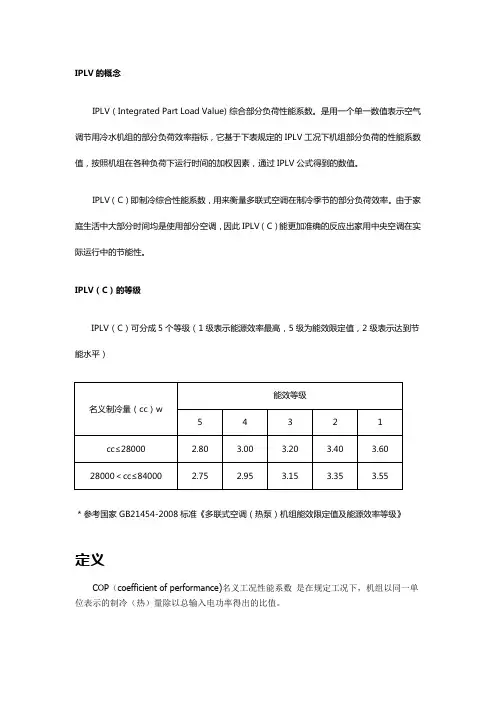

IPLV的概念IPLV（Integrated Part Load Value) 综合部分负荷性能系数。

是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

IPLV（C）即制冷综合性能系数，用来衡量多联式空调在制冷季节的部分负荷效率。

由于家庭生活中大部分时间均是使用部分空调，因此IPLV（C）能更加准确的反应出家用中央空调在实际运行中的节能性。

IPLV（C）的等级IPLV（C）可分成5个等级（1级表示能源效率最高，5级为能效限定值，2级表示达到节能水平）* 参考国家GB21454-2008标准《多联式空调（热泵）机组能效限定值及能源效率等级》定义COP（coefficient of performance)名义工况性能系数是在规定工况下，机组以同一单位表示的制冷（热）量除以总输入电功率得出的比值。

PLV（part load value)部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素计算得出。

IPLV（integrated part load value)综合部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

备注：以上定义全部按照最新国标GB/T 18430.2-2008标准。

2公式IPLV/NPLV 的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率a b c d严寒地区1.0% 32.7% 51.2% 15.1%寒冷地区0.7% 36.2% 53.4% 9.8%夏热冬冷地区2.3% 38.6% 47.2% 11.9%夏热冬暖地区0.7% 46.3% 41.7% 11.3%（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

中国不同气候区综合部分负荷性能IPLV系数的计算方法IPLV=A×a+B×b+C×c+D×d式中：A=100%负荷能效比（W/W）,冷却水进水温度30℃B=75%负荷能效比（W/W）,冷却水进水温度26℃C=50%负荷能效比（W/W）,冷却水进水温度23℃D=25%负荷能效比（W/W）,冷却水进水温度19℃a b c d严寒地区 1.0%32.7%51.2%15.1%寒冷地区0.7%36.2%53.4%9.8%夏热冬冷地区 2.3%38.6%47.2%11.9%夏热冬暖地区0.7%46.3%41.7%11.3%全国加权平均 1.3%40.1%47.3%11.3%中国主要城市气候分区气候分区代表性城市严寒地区哈尔滨、齐齐哈尔、牡丹江、佳木斯、克拉玛依、乌鲁木齐、延吉、通辽、通化、四平、呼和浩特、抚顺、沈阳、本溪、大同、哈密、张家口、鞍山、酒泉、伊宁、吐鲁番、西宁、银川、丹东寒冷地区兰州、太原、唐山、阿坝、喀什、北京、天津、大连、平凉、石家庄、德州、晋城、天水、西安、拉萨、康定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、黄石、岳阳、汉中、安康、上海、无锡、苏州、杭州、宁波、宜昌、株洲、赣州、韶关、桂林、重庆、万州、涪陵、南充、宜宾、成都、贵阳、遵义、绵阳夏热冬暖地区福州、厦门、泉州、柳州、广州、深圳、湛江、汕头、海口、南宁、北海、梅州、龙岩以上资料来源：《公共建设节能设计标准（公共建筑部分）》运行时间是从1992年DOE(能源部)研究和1995年BOMA（美国建筑业主和经理协会）研究中得到的各种不同类型的运行时间的加权平均值在上述假定边界条件的基础上，新的IPLV计算公式修改为：IPLV=0.01A+0.42B+0.45C+0.12DLF=C D=（0.13*0.62）+1.13=1.05GB/T18430.1-2007COP=其A、B、C、D点的性能系数计算部分性能系数IPLV/NPLV=2.3%*4.75+41.5%*4.99+46.1%*5.09+10.%*4.82=5.014.3非标准部分负荷性能：4.3.1按表1规定的NPLV部分负荷工况测定100%、75%、50%和25%负荷点的性能系数，并按式（1）计算其非标准负荷性能系数NPLV4.3.2若机组不能按4.3.1或表1规定的NPLV工况正常进行，则可按以下规定进行。

××××空调设备IPLV计算书项目负责人：审核人：校对人：编写人：日期：1、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《民用建筑绿色设计规范》JGJ/T229-2010《多联式空调（热泵）机组能效限定值及能源效率等级》GB21454-2008 《公共建筑节能设计标准》GB50189-2005《安徽省公共建筑节能设计标准》DB34/1467-2011《合肥市公共建筑节能65%设计标准实施细则》2、IPLV简介IPLV（Integrated Part Load Value) 综合部分负荷性能系数。

是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

IPLV的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP, kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率其中a、b、c、d的取值如下：严寒地区 1.0% 32.7% 51.2% 15.1%寒冷地区 0.7% 36.2% 53.4% 9.8%夏热冬冷地区 2.3% 38.6% 47.2% 11.9%夏热冬暖地区 0.7% 46.3% 41.7% 11.3%全国加权平均 1.3% 40.1% 47.3% 11.3%（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

本项目位于合肥市，属于夏热冬冷地区，选择a、b、c、d的值为2.3%、38.6%、47.2%、11.9%。

3、本项目的IPLV计算值本项目选用的制冷机组为：变制冷剂流量多联机空调室外机。

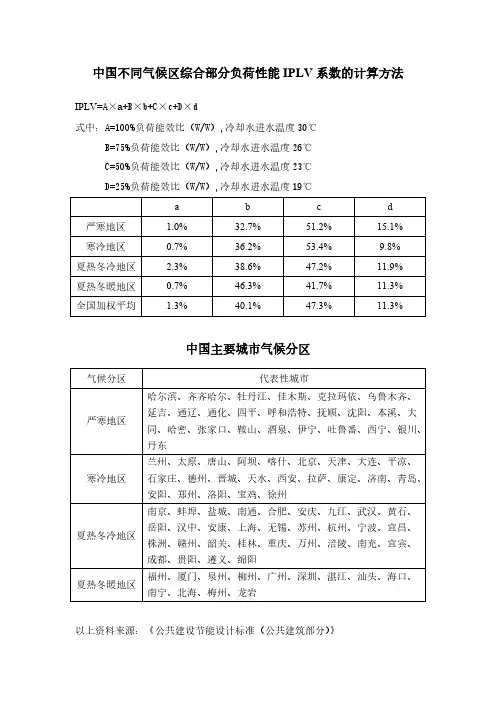

中国不同气候地区综合部分负荷性能IPLV系数计算方法
IPLV=A×a+B×b+C×c+D×d
式中：A=100%负荷能效比（W/W）,冷却水进水温度30度
B=75%负荷能效比（W/W）, 冷却水进水温度26度
C=50%负荷能效比（W/W）, 冷却水进水温度23度
D=25%负荷能效比（W/W）, 冷却水进水温度19度
A B C D
严寒地区 1.0% 32.7% 51.2% 15.1% 寒冷地区0.7% 36.2% 53.4% 9.8%
夏热冬冷地区 2.3% 38.6% 47.2% 11.9%
夏热冬暖地区0.7% 46.3% 41.7% 11.3%
全国加权平均 1.3% 40.1% 47.3% 11.3%
中国主要城市气候分区
气候分区代表性城市
严寒地区哈尔滨、齐齐哈尔、佳木斯、通辽、通化、四平、呼和
浩特、抚顺、沈阳、本溪、大同、哈密、张家口、鞍山、
酒泉、伊宁、西宁、银川、丹东
寒冷地区兰州、太原、唐山、阿坝、北京、天津、大连、平凉、
石家庄、德州、晋城、天水、西安、拉萨、济南、青岛
安阳、郑州、洛阳、宝鸡、徐州
夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、
黄石、岳阳、汉中、安康、上海、无锡、苏州、杭州、
宁波、宜昌、赣州、韶关、桂林、重庆、万州、涪陵、
南充、宜宾、成都、贵阳、遵义、绵阳
夏热冬暖地区福州、厦门、泉州、柳州、广州、深圳、湛江、汕头、
海口、南宁、北海、梅州、龙岩
以上资料来源《公共建筑节能设计标准（公共建筑部分）》。

中国不同气候区综合部分负荷性能IPLV系数的计算方法IPLV=A×a+B×b+C×c+D×d式中：A=100%负荷能效比（W/W）,冷却水进水温度30℃B=75%负荷能效比（W/W）,冷却水进水温度26℃C=50%负荷能效比（W/W）,冷却水进水温度23℃D=25%负荷能效比（W/W）,冷却水进水温度19℃中国主要城市气候分区以上资料来源：《公共建设节能设计标准（公共建筑部分）》制冷空调产品标准中的综合部分负荷性能系数IPLV和NPLV2007年国家冷标委完成了对GB/T18430.1-2001、GB/T18430.2-2001的修订。

形成了新的GB/T18430.1-2007、GB/T18430.2-2008标准，其中主要变化对产品的能效评价指标均采用季节性能效评价指标，用综合部分负荷性能系数来评价机组的能效水平。

其计算公式为IPLV=2.3%A+41.5%B+46.1%C+10.1%D1、定义1.1综合部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表(1)规定的IPLV 工况下机组部分负荷性能系数值，按照机组在特定负荷下运行时间的加权因素，通过下式获得：IPLV(或NPLV)=2.3%A+41.5%B+46.1%C+10.1%D (1)1.2非标准部分负荷性能系数用一个单一数值表示的空气调节用冷水机组的部分负荷效率指标，基于表（1）规定的NPLV 工况下机组部分负荷性能系数，按机组在特定负荷下运行时间加权因素，通过式（1）获得。

注：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

A=100%负荷性能系数（KW/KW）B=75%负荷性能系数（KW/KW）C=50%负荷性能系数（KW/KW）D=25%负荷性能系数（KW/KW）COP=其A、B、C、D点的性能系数计算部分性能系数IPLV/NPLV=2.3%*4.75+41.5%*4.99+46.1%*5.09+10.%*4.82=5.014.3非标准部分负荷性能：4.3.1按表1规定的NPLV部分负荷工况测定100%、75%、50%和25%负荷点的性能系数，并按式（1）计算其非标准负荷性能系数NPLV4.3.2若机组不能按4.3.1或表1规定的NPLV工况正常进行，则可按以下规定进行。
