部分负荷系数

编号：CEL——011多联式空调（热泵）机组能源效率标识实施规则h t t p://w ww.jz c kt.co m1 总则1.1 本规则依据《能源效率标识管理办法》（国家发展改革委和国家质检总局第17号令，以下简称《办法》）制定。

1.2 本规则适用于气候类型为T1的多联式空调（热泵）机组的能源效率标识（以下简称标识）的使用、备案和公告。

本规则不适用于双制冷循环系统和多制冷循环系统的机组。

2 标识的样式和规格2.1 标识为蓝白背景的彩色标识，长度最小为109毫米，宽度最小为66毫米。

2.2 标识名称为：中国能效标识（英文名称为CHINA ENERGY LABEL）,包括以下内容：（1）生产者名称或者简称； （2）产品规格型号； （3）能源效率等级；（4）制冷综合性能系数(W/W)； （5）额定制冷量（W ）；（6）制冷消耗功率（W ）；（7）依据的能源效率国家标准编号。

2.3 标识的最小样式和规格见附件1。

3 能源效率检测3.1制冷综合性能系数、额定制冷量和制冷消耗功率的试验方法参照GB/T 18837，具体内容见附件2。

3.2 检测报告的格式见附件3－《多联式空调（热泵）机组能源效率检h ttp ://w ww .jz c k t .c o m测报告》（以下简称检测报告）。

3.3 对产品的检测，生产者或进口商可利用自身的检测能力，也可以委托中国合格评定国家认可委员会认可的检测机构进行检测。

能源效率检测实验室应提交检测实验室的相关备案材料，材料应包括人员能力、设备能力和检测管理规范等内容。

授权机构应对检测实验室提交的检测能力的相关材料进行核验。

4 标识信息的标注4.1生产者是指对产品质量负有法律责任的产品品牌所有者或使用者。

4.2 产品规格型号参照GB/T 18837的要求编制，亦可使用企业自己的编号，并与铭牌上的标注相一致。

4.3 能源效率等级应依据GB 21454的现行有效版本中能效等级判定方法的要求和检测报告确定。

综合部分负荷性能系数（IPLV）的计算与限值综合部分负荷性能系数（IPLV，Integrated Part Load Value）是指：基于机组部分负荷时的性能系数值，按机组在各种负荷条件下的累积负荷百分比进行加权计算获得的表示空气调节用冷水机组部分负荷效率的单一数值。

[1]IPLV计算公式综合部分负荷性能系数（IPLV）计算方法如下：IPLV = 1.2% A + 32.8% B + 39.7% C + 26.3% D（4.2.13）式中：A——100%负荷时的性能系数(W/W)，“冷却水进水温度30℃”且“冷凝器进气干球温度35℃”；B——75%负荷时的性能系数(W/W)，“冷却水进水温度26℃”且“冷凝器进气干球温度31.5℃”；C——50%负荷时的性能系数(W/W)，“冷却水进水温度23℃”且“冷凝器进气干球温度28℃”；D一一25%负荷时的性能系数(W/W)，“冷却水进水温度19℃”且“冷凝器进气干球温度24.5℃”。

冷水（热泵）机组IPLV电机驱动的蒸气压缩循环冷水（热泵）机组的综合部分负荷性能系数（IPLV）应符合下列规定：1）水冷定频机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11的数值；2）水冷变频离心式冷水机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11中水冷离心式冷水机组限值的1.30倍；3）水冷变频螺杆式冷水机组的综合部分负荷性能系数（IPLV）不应低于表4.2.11中水冷螺杆式冷水机组限值的1.15倍。

表4.2.11 冷水（热泵）机组综合部分负荷性能系数（IPLV）多联式空调（热泵）机组IPLV采用多联式空调（热泵）机组时，其在名义制冷工况和规定条件下的制冷综合性能系数IPLV（C）不应低于表4.2.17 的数值。

表4.2.17 多联式空调（热泵）机组制冷综合性能系数IPLV（C）IPLV的适用范围。

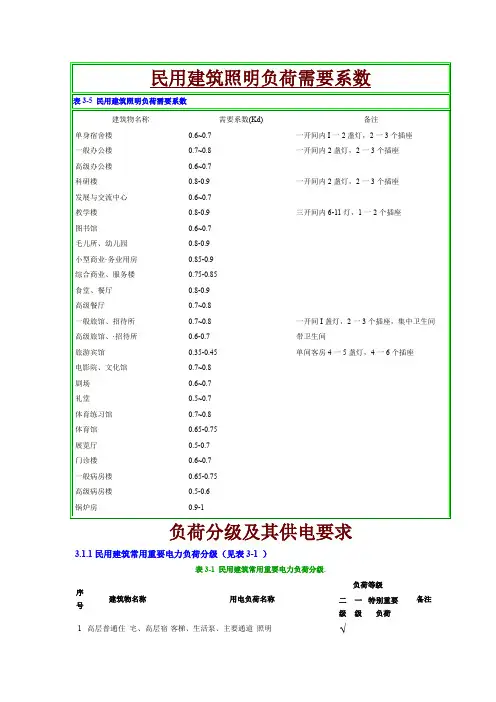

计算负荷的需要系数法 1．设备组设备容量采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。

对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。

对于断续周期制的用电设备，其设备容量是对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。

因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。

2．用电设备组的计算负荷根据用电设备组的设备容量e P ，即可算得设备的计算负荷： 有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ϑtg P Q c c = 视在计算负荷 22c c c Q P S +=或 ϑcos c P S =计算电流 US I c c 3103⨯=(12-2)式中xK ——设备组的需要系数；e P ——设备组设备容量（KW ）； ϑ——用电设备功率因数角；U ——线电压（V ）； c I ——计算电流（A ）。

上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。

对于单相用电设备，可分为两种情况：（1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。

在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。

ϕm e P P 3=ϕm P ——最大负荷相的单相设备容量（2）线间负荷 线间负荷是指额定工作电压为线电压的单相用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。

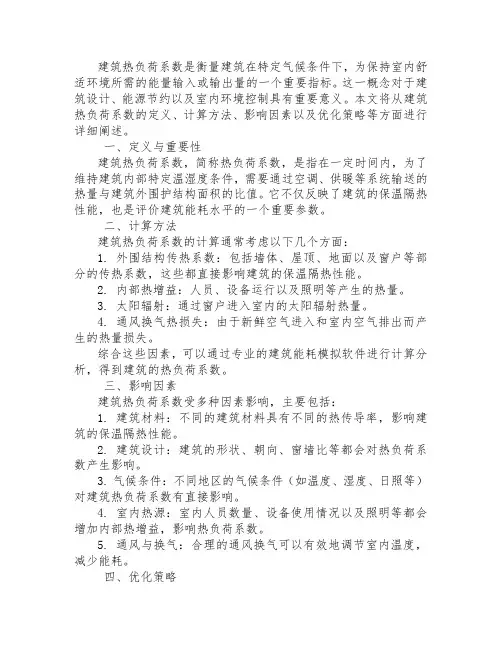

建筑热负荷系数是衡量建筑在特定气候条件下，为保持室内舒适环境所需的能量输入或输出量的一个重要指标。

这一概念对于建筑设计、能源节约以及室内环境控制具有重要意义。

本文将从建筑热负荷系数的定义、计算方法、影响因素以及优化策略等方面进行详细阐述。

一、定义与重要性建筑热负荷系数，简称热负荷系数，是指在一定时间内，为了维持建筑内部特定温湿度条件，需要通过空调、供暖等系统输送的热量与建筑外围护结构面积的比值。

它不仅反映了建筑的保温隔热性能，也是评价建筑能耗水平的一个重要参数。

二、计算方法建筑热负荷系数的计算通常考虑以下几个方面：1. 外围结构传热系数：包括墙体、屋顶、地面以及窗户等部分的传热系数，这些都直接影响建筑的保温隔热性能。

2. 内部热增益：人员、设备运行以及照明等产生的热量。

3. 太阳辐射：通过窗户进入室内的太阳辐射热量。

4. 通风换气热损失：由于新鲜空气进入和室内空气排出而产生的热量损失。

综合这些因素，可以通过专业的建筑能耗模拟软件进行计算分析，得到建筑的热负荷系数。

三、影响因素建筑热负荷系数受多种因素影响，主要包括：1. 建筑材料：不同的建筑材料具有不同的热传导率，影响建筑的保温隔热性能。

2. 建筑设计：建筑的形状、朝向、窗墙比等都会对热负荷系数产生影响。

3. 气候条件：不同地区的气候条件（如温度、湿度、日照等）对建筑热负荷系数有直接影响。

4. 室内热源：室内人员数量、设备使用情况以及照明等都会增加内部热增益，影响热负荷系数。

5. 通风与换气：合理的通风换气可以有效地调节室内温度，减少能耗。

四、优化策略为了降低建筑的热负荷系数，提高能源使用效率，可以采取以下策略：1. 选择合适的建筑材料：使用高效的保温隔热材料，减少热传导。

2. 优化建筑设计：合理的建筑朝向、减小窗墙比、设计遮阳设施等都可以有效降低热负荷。

3. 利用自然通风：通过设计有效的自然通风系统，减少机械通风的需求，降低能耗。

4. 智能控制系统：运用智能建筑技术，根据室内外环境变化自动调节空调、供暖等系统的运行，实现能源的高效利用。

COP（coefficientofperformance)名义工况性能系数是在规定工况下，机组以同一单位表示的制冷（热）量除以总输入电功率得出的比值。

PLV（partloadvalue)部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素计算得出。

IPLV（integratedpartloadvalue)综合部分负荷性能系数是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机组在各种负荷下运行时间的加权因素，通过IPLV公式得到的数值。

备注：以上定义全部按照最新国标GB/T18430.2-2008标准。

公式:IPLV/NPLV?的公式如下：IPLV=a×A+b×B+c×C+d×D其中：A=机组100%负荷时的效率(COP,kW/kW，下同)B=机组75%负荷时的效率C=机组50%负荷时的效率D=机组25%负荷时的效率abcd严寒地区1.0%32.7%51.2%15.1%寒冷地区0.7%36.2%53.4%9.8%夏热冬冷地区2.3%38.6%47.2%11.9%夏热冬暖地区0.7%46.3%41.7%11.3%全国加权平均1.3%40.1%47.3%11.3%（以上资料来源：《公共建设节能设计标准（公共建筑部分）》）备注1：部分负荷百分数计算基准是名义制冷量备注2：部分负荷性能系数IPLV代表了平均的单台机组的运行工况，可能不代表一个特有的工程安装实例。

1、NPLV的意义NPLV:No-standardPartLoadValue,即非ARI标准工况下部分负荷值。

科学评估一台机组的运行费用既要考虑满负荷的效率，更要考虑部分负荷效率。

事实上，机组运行在满负荷的时间不到2%，98%的时间运行在部分负荷。

美国制冷空调学会（ARI）为此经过大量研究，提出了一种广泛接受的科学评估方法，即机组综合部分负荷性能指标（NPLV）来全面评价一台机组的综合效率。

COP、EER、IPLV、NPLV、SEER傻傻分不清楚展开全文什么是COP？什么是EER？什么是IPLV？什么是NPLV？什么是SEER？为什么我们提出的这几个名词如此让人纠结？下面就这几个名词在业界的解释叙述如下：一、EER与COP这是制冷界耳熟能详的两个名词，网上流传的版本很多，国标也存在分歧。

那么EER与COP到底是什么？他们有什么区别与联系呢？首先我们看看GB/T7725-2004对EER与COP的定义。

EER：在额定工况和规定条件下，空调器进行制冷运行时，制冷量与有效输入功率之比，其值用W/W表示。

COP：在额定工况（高温）和规定条件下，空调器进行热泵制热运行时，制热量与有效输入功率之比，其值用W/W表示。

为了避免混淆，GB/T7725-2004特别说明了空调器有效输入功率是指压缩机、控制器、两器风机等整机输入功率。

有些人认为EER是制冷量与压缩机轴功率之比，COP是制冷量与压缩机输入功率之比，显然是错的。

顾名思义，空调器自然是指整机，如果要表达空调压缩机的能效，在EER前面一定得加上空调压缩机这几个字。

从字面上看，EER就是能效比，所谓能效比也就是能源与其所产生的效能的比例，用于制冷或制热都无不可。

实际情况则比较复杂，空调器制热时产生的的热量并不等同于空调器效能。

准确的表达，空调器制热量应该是：空调器产生的效能与空调压缩机输入功率之和。

如果简单地将二者等同，在一定条件下，空调器制热循环能效将超过理想能效--逆卡诺循环能效。

这确实是个非常纠结问题，需要好好梳理一下才能消化。

二、性能系数COP为了衡量制冷压缩机在制冷或制热方面的热力经济性，常采用性能系数COP这个指标。

1、制冷性能系数开启式制冷压缩机的制冷性能系数COP是指在某一工况下，制冷压缩机的制冷量与同一工况下制冷压缩机轴功率Pe的比值。

封闭式制冷压缩机的制冷性能系数COP是指在某一工况下，制冷压缩机的制冷量与同一工况下制冷压缩机电机的输入功率Pin的比值。

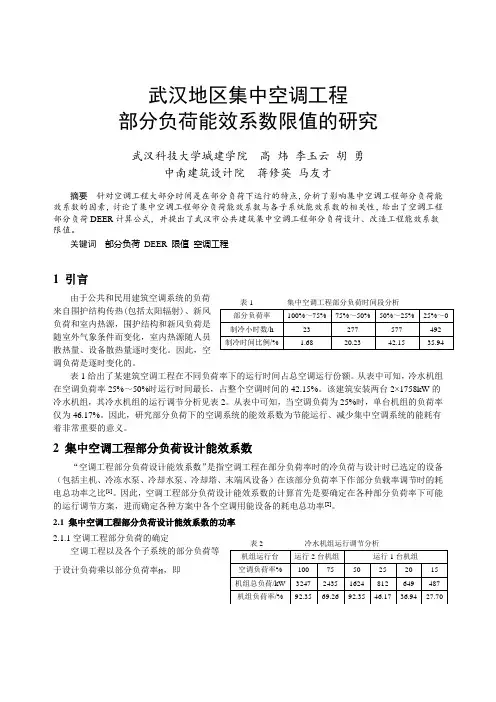

武汉地区集中空调工程 部分负荷能效系数限值的研究武汉科技大学城建学院 高 炜 李玉云 胡 勇中南建筑设计院 蒋修英 马友才摘要 针对空调工程大部分时间是在部分负荷下运行的特点，分析了影响集中空调工程部分负荷能效系数的因素，讨论了集中空调工程部分负荷能效系数与各子系统能效系数的相关性，给出了空调工程部分负荷DEER 计算公式，并提出了武汉市公共建筑集中空调工程部分负荷设计、改造工程能效系数限值。

关键词 部分负荷 DEER 限值 空调工程1 引言由于公共和民用建筑空调系统的负荷来自围护结构传热(包括太阳辐射)、新风负荷和室内热源，围护结构和新风负荷是随室外气象条件而变化，室内热源随人员散热量、设备散热量逐时变化。

因此，空调负荷是逐时变化的。

表1给出了某建筑空调工程在不同负荷率下的运行时间占总空调运行份额。

从表中可知，冷水机组在空调负荷率25%～50%时运行时间最长，占整个空调时间的42.15%。

该建筑安装两台2×1758kW 的冷水机组，其冷水机组的运行调节分析见表2。

从表中可知，当空调负荷为25%时，单台机组的负荷率仅为46.17%。

因此，研究部分负荷下的空调系统的能效系数为节能运行、减少集中空调系统的能耗有着非常重要的意义。

2 集中空调工程部分负荷设计能效系数“空调工程部分负荷设计能效系数”是指空调工程在部分负荷率时的冷负荷与设计时已选定的设备（包括主机、冷冻水泵、冷却水泵、冷却塔、末端风设备）在该部分负荷率下作部分负载率调节时的耗电总功率之比[1]。

因此，空调工程部分负荷设计能效系数的计算首先是要确定在各种部分负荷率下可能的运行调节方案，进而确定各种方案中各个空调用能设备的耗电总功率[2]。

2.1 集中空调工程部分负荷设计能效系数的功率2.1.1空调工程部分负荷的确定空调工程以及各个子系统的部分负荷等于设计负荷乘以部分负荷率，即表1 集中空调工程部分负荷时间段分析表2 冷水机组运行调节分析（1）式中，为不同部分负荷率下的冷负荷，kW；为部分负荷率，按《公共建筑节能设计标准》[3]，一般取75%、50%、25%。

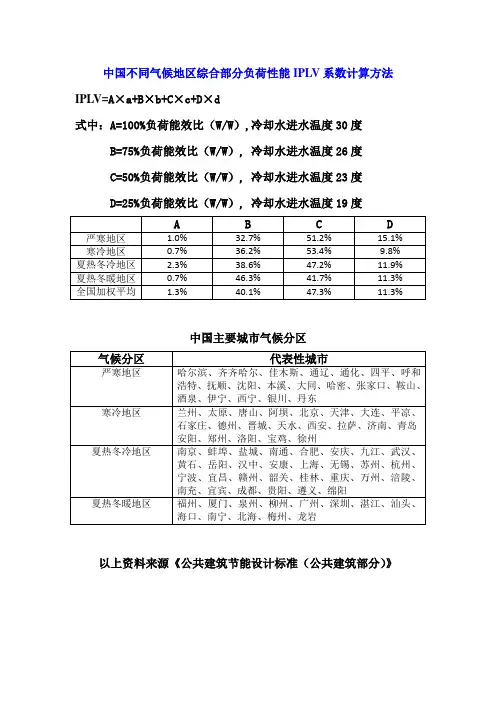

中国不同气候地区综合部分负荷性能IPLV系数计算方法
IPLV=A×a+B×b+C×c+D×d
式中：A=100%负荷能效比（W/W）,冷却水进水温度30度
B=75%负荷能效比（W/W）, 冷却水进水温度26度
C=50%负荷能效比（W/W）, 冷却水进水温度23度
D=25%负荷能效比（W/W）, 冷却水进水温度19度
A B C D
严寒地区 1.0% 32.7% 51.2% 15.1% 寒冷地区0.7% 36.2% 53.4% 9.8%
夏热冬冷地区 2.3% 38.6% 47.2% 11.9%
夏热冬暖地区0.7% 46.3% 41.7% 11.3%
全国加权平均 1.3% 40.1% 47.3% 11.3%
中国主要城市气候分区
气候分区代表性城市
严寒地区哈尔滨、齐齐哈尔、佳木斯、通辽、通化、四平、呼和
浩特、抚顺、沈阳、本溪、大同、哈密、张家口、鞍山、
酒泉、伊宁、西宁、银川、丹东
寒冷地区兰州、太原、唐山、阿坝、北京、天津、大连、平凉、
石家庄、德州、晋城、天水、西安、拉萨、济南、青岛
安阳、郑州、洛阳、宝鸡、徐州
夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、
黄石、岳阳、汉中、安康、上海、无锡、苏州、杭州、
宁波、宜昌、赣州、韶关、桂林、重庆、万州、涪陵、
南充、宜宾、成都、贵阳、遵义、绵阳
夏热冬暖地区福州、厦门、泉州、柳州、广州、深圳、湛江、汕头、
海口、南宁、北海、梅州、龙岩
以上资料来源《公共建筑节能设计标准（公共建筑部分）》。
