消失模铸造废砂怎么才能再利用

树脂砂生产线旧砂再生工艺流程随着工业发展，诸如铸造、磨削、钢铁等领域的需求逐渐增加，树脂砂的需求也日益增长。

树脂砂是铸造行业的主要原材料之一，其生产线的旧砂再生处理工艺流程也成为了该行业的重要环节之一。

树脂砂生产线介绍树脂砂生产线分为两部分：树脂砂制备和树脂砂骨架制作。

树脂砂制备树脂砂制备包括树脂、固化剂和颜料的混合，以及其它添加剂，如促进剂和固结剂的添加。

树脂和固化剂的混合比例需要根据具体情况进行调整，通常根据骨架类型，采用不同的树脂和固化剂进行混合。

树脂砂骨架制作树脂砂骨架制作包括表面处理，制作砂芯，烘干，树脂砂浇注和烘炉烘烤。

在该过程中，需要采用大型压力机和粉碎机进行处理。

树脂砂旧砂再生的必要性随着树脂砂的使用和规模的增加，其旧砂的数量也在逐步增加。

而传统的方法是将旧砂处理掉，造成了浪费和环境污染。

因此，对树脂砂旧砂进行再生处理是必要的。

再生后的旧砂可以重复利用，减少了浪费和对环境的污染，同时也降低了生产成本。

树脂砂旧砂再生工艺流程树脂砂生产线的旧砂再生工艺流程主要可分为四步：过筛、烘干、焙烧和再制准备。

过筛首先，将旧砂通过筛网进行筛分，去除较小的杂质和沙砾，以便后续工艺的进行。

烘干经过筛分的旧砂需要进行烘干。

将旧砂放入烘干器中，使其在高温和干燥的环境下进行烘干处理，通常的热处理温度为150-200℃，处理时间为数小时。

焙烧烘干后的旧砂需要进行焙烧。

将旧砂放入高温的炉子中进行焙烧处理，温度一般为700-800℃，时间为20-30分钟。

该过程可以使旧砂中的树脂和固化剂燃烧掉，使旧砂能够重新起到骨架作用。

再制准备经过焙烧后的旧砂，需要进行再制准备。

这一步主要包括破碎、过筛和混合等处理。

经过处理后的旧砂可以和新砂一起使用，达到再利用旧砂的目的。

总结树脂砂再生处理的工艺流程对于树脂砂生产线来说具有重要的意义和价值。

旧砂再生可以有效地解决旧砂浪费的问题，减少了对环境的污染，同时降低了生产成本，具有十分广阔的应用前景。

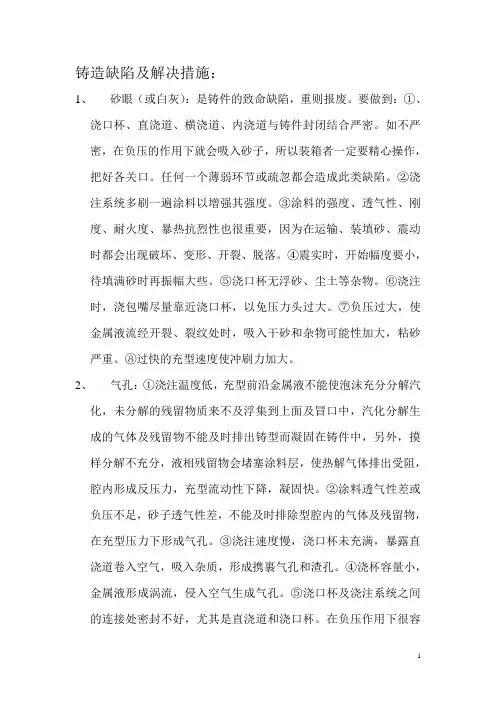

铸造缺陷及解决措施：1、砂眼（或白灰）：是铸件的致命缺陷，重则报废。

要做到：①、浇口杯、直浇道、横浇道、内浇道与铸件封闭结合严密。

如不严密，在负压的作用下就会吸入砂子，所以装箱者一定要精心操作，把好各关口。

任何一个薄弱环节或疏忽都会造成此类缺陷。

②浇注系统多刷一遍涂料以增强其强度。

③涂料的强度、透气性、刚度、耐火度、暴热抗烈性也很重要，因为在运输、装填砂、震动时都会出现破坏、变形、开裂、脱落。

④震实时，开始幅度要小，待填满砂时再振幅大些。

⑤浇口杯无浮砂、尘土等杂物。

⑥浇注时，浇包嘴尽量靠近浇口杯，以免压力头过大。

⑦负压过大，使金属液流经开裂、裂纹处时，吸入干砂和杂物可能性加大，粘砂严重。

⑧过快的充型速度使冲刷力加大。

2、气孔：①浇注温度低，充型前沿金属液不能使泡沫充分分解汽化，未分解的残留物质来不及浮集到上面及冒口中，汽化分解生成的气体及残留物不能及时排出铸型而凝固在铸件中，另外，摸样分解不充分，液相残留物会堵塞涂料层，使热解气体排出受阻，腔内形成反压力，充型流动性下降，凝固快。

②涂料透气性差或负压不足，砂子透气性差，不能及时排除型腔内的气体及残留物，在充型压力下形成气孔。

③浇注速度慢，浇口杯未充满，暴露直浇道卷入空气，吸入杂质，形成携裹气孔和渣孔。

④浇杯容量小，金属液形成涡流，侵入空气生成气孔。

⑤浇口杯及浇注系统之间的连接处密封不好，尤其是直浇道和浇口杯。

在负压作用下很容易形成夹砂及气孔。

⑥型砂粒度太细，粉尘含量高，透气性差，负压管道内部堵塞，造成负压度失真，使型腔周围的负压值远低于指示负压，汽化物不能及时排出涂料层而形成气孔或皱皮。

⑦合理的浇注工艺和负压度。

消失模浇注工艺是以充满封闭直浇道为原则，不能忽快忽慢、紊流、断流，更不允许暴露直浇道。

浇注速度，尤其是在行车提升停顿瞬间力求平衡，不断流。

进入尾期慢慢收包，使渣、气、及汽化残留物有充分时间浮集到浇冒口中。

负压度过大，加剧金属液渗透粘砂，并造成附壁效应，不利于液相泡沫被涂层吸附，生成很多气孔。

Ｉ编辑：张正贺）
１０４０
万方数据

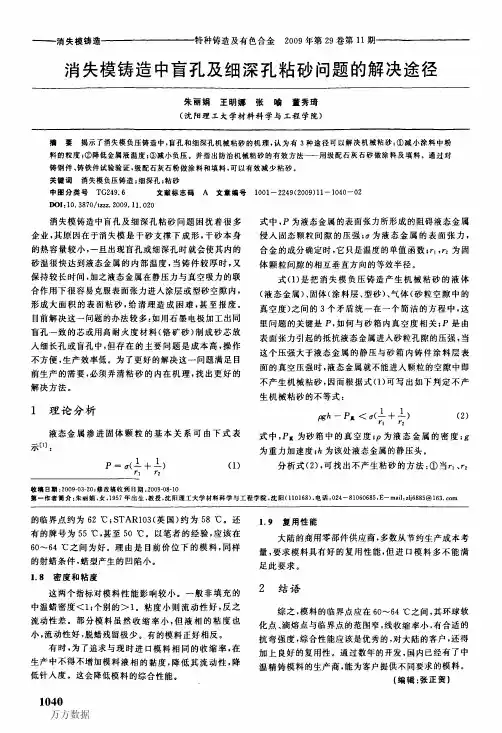

消失模铸造中盲孔及细深孔粘砂问题的解决途径朱丽娟 等
中有一个趋向零时，式（２）的右侧变成无穷大，不等式恒 成立，此时不会产生粘砂。这时的涂层要求空隙很小。 达到该目的的方法有两种，一是用非常细的粉料配制涂 料，二是采用级配粉配制涂料。前者严重的降低涂料层 的透气性，而后者也使透气性降低，但不如前者严重，生 产中宜采用后者。②当盯趋向于无穷大时，式（２）恒成 立，从理论上说，降低液态金属的温度心］，当温度降低到 金属凝固点时，口就达到无穷大，即永远不会粘砂。工 程上采用增大涂层的热容量，降低砂温，最好的方法是 加厚涂层使其发生化学反应吸收大量的热，使与它接触 的液态金属早降温凝固。③当Ｐ真（负值）变大成正压 时很容易使左（２）边变成零，此时式（２）恒成立，即不产 生粘砂，工程上采用把真空早点破掉可减少粘砂，但易 塌箱，不可行，最好是在涂料层表面造成一个局部破真 空、出现正压，其方法使涂层发生化学反应生成大量气 体达到破坏该处真空的目的。
（编辑：粟万仲） １０４１
有时，为了追求与现时进口模料相同的收缩率，在 生产中不得不增加模料液相的黏度，降低其流动性，降 低针入度。这会降低模料的综合性能。
１．９复用性能 大陆的商用零部件供应商，多数从节约生产成本考
量，要求模料具有好的复用性能，但进口模料多不能满 足此要求。
２ 结语
综之，模料的临界点应在６０～６４℃之间，其环球软 化点、滴熔点与临界点的范围窄，线收缩率小，有合适的 抗弯强度，综合性能应该是优秀的，对大陆的客户，还得 加上良好的复用性。通过数年的开发，国内已经有了中 温精铸模料的生产商，能为客户提供不同要求的模料。
４ 结语
用级配的石灰石粉、砂，涂、塞进长孔或盲孔中确能 解决其内的粘砂问题，由于石灰石在反应后体积的缩小 也使盲孔或细长孔的清理变得方便。

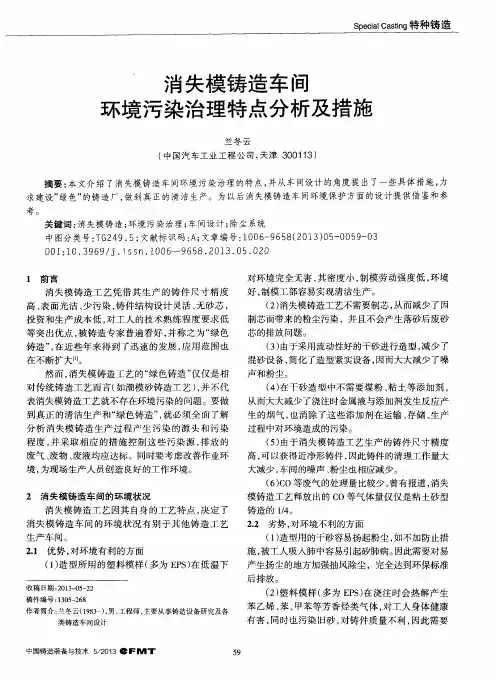

’ 消失模 铸造车 间 环境污 染治 理特点分析及措 施
兰 冬 云
（ 中 国汽车 工业 工程 公 司 ， 天津 ３ ０ ０ １ １ ３）
摘要 ： 本文介绍 了消失模铸造车间环境污染治理的特点， 并从车间设计的角度提 出了一些具体措施， 力
求 建设 ’ ’ 绿色 ” 的铸造 厂 ， 做 到 真正 的清洁 生 产 。为 以后 消 失模 铸 造 车 间环境 保护 方 面 的设 计 提供 借 鉴和 参
中国铸造装备与技术520131前言消失模铸造工艺凭借其生产的铸件尺寸精度高表面光洁少污染铸件结构设计灵活无砂芯投资和生产成本低对工人的技术熟练程度要求低等突出优点被铸造专家普遍看好并称之为绿色铸造在近些年来得到了迅速的发展应用范围也在不断扩大1
Ｓ ｐ ｅ ｃ ｉ ａ ｌ Ｃ ａ ｓ ｔ ｉ ｎ ｇ 特种铸造
声 和粉尘 。
消失模铸 造工艺凭借其生 产 的铸件尺寸精 度 高、 表 面光 洁 、 少 污染 ， 铸 件结 构设 计 灵 活 、 无砂芯 ，
投 资 和 生产 成 本 低 ， 对 工 人 的技 术熟 练程 度 要 求 低
等 突出优点 ， 被铸造专家普遍看好 ， 并称之为“ 绿色
铸造 ” ， 在 近些 年 来 得到 了迅 速 的需要煤粉 、 粘土等添加剂 ， 从 而大 大减少 了浇 注 时金属液 与 添加剂 发 生反 应产 生的烟气 ， 也消除了这些添加剂在运输 、 存储 、 生产
过 程 中对 环境 造成 的污 染 。
废气 、 废物 、 废液均应达标。同时要考虑改善作业环 境， 为 现场 生产 人员 创 造 良好 的工作 环境 。
５ ９
特种铸造 Ｓ ｐ ｅ ｃ ｉ ａ ｌ Ｃ ａ ｓ ｔ ｉ ｎ ｇ
