钢筋电弧焊质量通病及防治措施1、尺寸偏差1）．现象(1)帮条或搭接长度不足。
(2)帮条沿接头中心线纵向偏移。
(3)接头处钢筋轴线弯折和偏移。
(4)焊缝尺寸不足或过大。
2）．原因分析焊前准备工作没有做好，操作马虎；预制构件钢筋位置偏移过大；下料不准等。
3）．防治措施预制构件制作时应严格控制钢筋的相对位置；钢筋下料和组对应由专人进行，合格后方准焊接；焊接过程中应精心操作。
2、焊缝成形不良1）．现象焊缝表面凹凸不平，宽窄不匀。
这种缺陷虽然对静载强度影响不大，但容易产生应力集中，对承受动载不利。
2）．原因分析焊工操作不当；焊接参数选择不合适。
3）．预防措施选择合适的焊接参数；要求焊工精心操作。
4）．治理方法仔细清渣后精心补焊一层。
3、焊瘤1）．现象焊瘤是指正常焊缝之外多余的焊着金属。
焊瘤使焊缝的实际尺寸发生偏差，并在接头处形成应力集中区。
2）．原因分析(1)熔池温度过高，凝固较慢，在铁水自重作用下下坠形成焊瘤。
(2)坡口立焊、帮条立焊或搭接立焊中，如焊接电流过大，焊条角度不对或操作手势不当也易产生这种缺陷。
3）．防治措施(1)熔池下部出现“小鼓肚”时，可利用焊条左右摆动和挑弧动作加以控制。
(2)在搭接或帮条接头立焊时，焊接电流应比平焊适当减少，焊条左右摆动时在中间部位走快些，两边稍慢些。
(3)焊接坡口立焊接头加强焊缝时，应选用直径3．2mm的焊条，并应适当减小焊接电流。
4、咬边1）．现象焊缝与钢筋交界处烧成缺口没有得到熔化金属的补充，特别是直径较小钢筋的焊接及坡口立焊中，上钢筋很容易发生这种缺陷。
2）．原因分析焊接电流过大，电弧太长，或操作不熟练。
3）．防治措施选用合适的电流(表17-7)，避免电流过大。
操作时电弧不能拉得过长，并控制好焊条的角度和运弧的方法。
5、电弧烧伤钢筋表面1）．现象钢筋表面局部有缺肉或凹坑。
电弧烧伤钢筋表面对钢筋有严重的脆化作用，尤其是Ⅱ、Ⅲ级钢筋在低温焊接时表面烧伤，往往是发生脆性破坏的起源点。

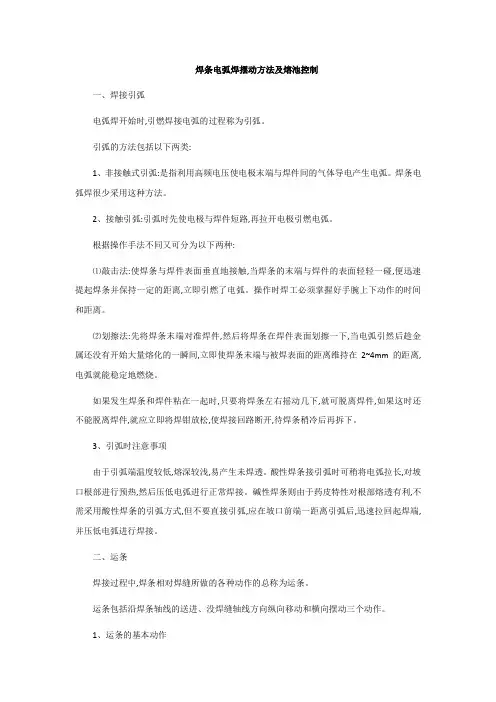

焊条电弧焊摆动方法及熔池控制
一、焊接引弧
电弧焊开始时,引燃焊接电弧的过程称为引弧。
引弧的方法包括以下两类:
1、非接触式引弧:是指利用高频电压使电极末端与焊件间的气体导电产生电弧。
焊条电弧焊很少采用这种方法。
2、接触引弧:引弧时先使电极与焊件短路,再拉开电极引燃电弧。
根据操作手法不同又可分为以下两种:
⑴敲击法:使焊条与焊件表面垂直地接触,当焊条的末端与焊件的表面轻轻一碰,便迅速提起焊条并保持一定的距离,立即引燃了电弧。
操作时焊工必须掌握好手腕上下动作的时间和距离。
⑵划擦法:先将焊条末端对准焊件,然后将焊条在焊件表面划擦一下,当电弧引然后趁金属还没有开始大量熔化的一瞬间,立即使焊条末端与被焊表面的距离维持在2~4mm的距离,电弧就能稳定地燃烧。
如果发生焊条和焊件粘在一起时,只要将焊条左右摇动几下,就可脱离焊件,如果这时还不能脱离焊件,就应立即将焊钳放松,使焊接回路断开,待焊条稍冷后再拆下。
3、引弧时注意事项
由于引弧端温度较低,熔深较浅,易产生未焊透。
酸性焊条接引弧时可稍将电弧拉长,对坡口根部进行预热,然后压低电弧进行正常焊接。
碱性焊条则由于药皮特性对根部熔透有利,不需采用酸性焊条的引弧方式,但不要直接引弧,应在坡口前端一距离引弧后,迅速拉回起焊端,并压低电弧进行焊接。
二、运条
焊接过程中,焊条相对焊缝所做的各种动作的总称为运条。
运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。
1、运条的基本动作。
