光纤收发器接口类型 连接 指示灯说明
光纤收发器接口类型连接指示灯说明
光纤收发器接口类型.连接.指示灯说明
光纤收发器存有多种不同的分类，而实际采用中大多特别注意的就是按光纤接点相同而区分的类别：sc接点光纤收发器和fc/st接点光纤收发器。
各种光纤接口类型介绍
fc圆型拎螺纹(配线架上以的最少)
st卡接式圆型
sc卡接式方型(路由器交换机上以的最少)
pc微球面研磨抛光
apc呈圆形8度角并搞微球面研磨研磨
mt-rj方型,一头双纤收发一体(华为8850上有用)
光纤模块:通常都积极支持热插拔,
gbicgigabitrateinterfaceconverter,使用的光纤接口多为sc或st型sfp小型封装gbic,使用的光纤为lc型
单模:l,波长1310单模长距lh波长1310,1550
多模:sm波长850
在采用光纤收发器相连接相同的设备时，必须特别注意采用的端口相同。
1、光纤收发器到100base-tx设备（交换机，集线器）的连接：
证实双绞线的长度最久不少于100米；
连接双绞线的一端到光纤收发器的rj-45口（uplink口），另一端到100base-tx设（交换机，集线器）的rj-45口（普通口）。
2、光纤收发器至100base-tx设备（网卡）的相连接：
确认双绞线的长度最长不超过100米；
相连接双绞线的一端至光纤收发器的rj-45口（100base-tx口），另一端至网卡的rj-45口。 3、光纤收发器到100base-fx的连接：
证实光纤长度没远远超过设备能够提供更多的距离范围；
光纤的一端连光纤收发器的sc/fc/st接头，另一端连接100base-fx设备的sc/st接头。
甘 肃 紫 光 工 程 部

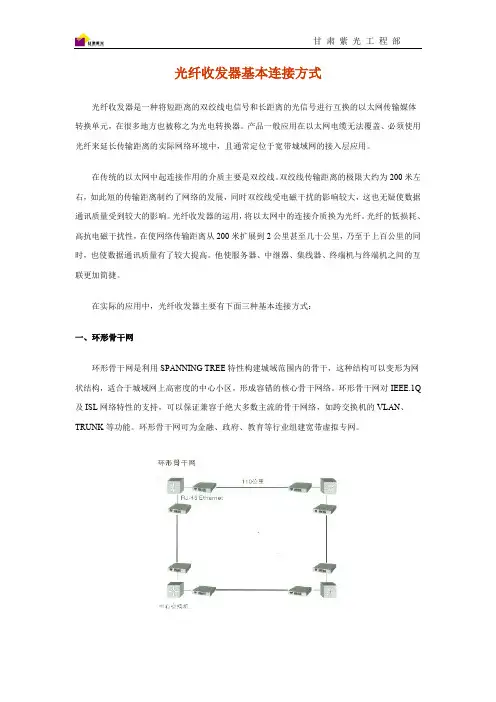

光纤收发器基本连接方式
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用。
在传统的以太网中起连接作用的介质主要是双绞线。双绞线传输距离的极限大约为200米左右，如此短的传输距离制约了网络的发展，同时双绞线受电磁干扰的影响较大，这也无疑使数据通讯质量受到较大的影响。光纤收发器的运用，将以太网中的连接介质换为光纤。光纤的低损耗、高抗电磁干扰性，在使网络传输距离从200米扩展到2公里甚至几十公里，乃至于上百公里的同时，也使数据通讯质量有了较大提高。他使服务器、中继器、集线器、终端机与终端机之间的互联更加简捷。
在实际的应用中，光纤收发器主要有下面三种基本连接方式：
一、环形骨干网
环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。环形骨干网对IEEE.1Q及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。
甘 肃 紫 光 工 程 部
二、链形骨干网
链形骨干网利用链形的联接可以节省大量的骨干光线数量，适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络，该模式同时可用于高速公路、输油、输电线路等环境。链形骨干网对IEEE802.1Q及ISL网络特性的支持，可以保证兼容于绝大多数的骨干网络，可为金融、政府、教育等行业组建宽带虚拟专网。链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。

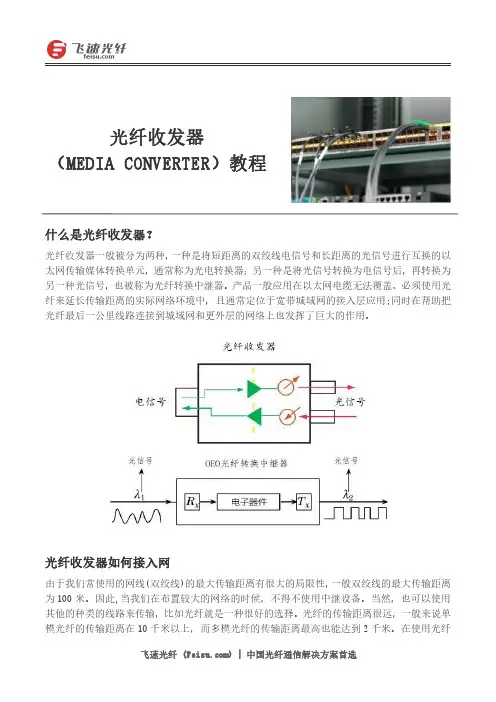

飞速光纤()|中国光纤通信解决方案首选什么是光纤收发器？光纤收发器一般被分为两种，一种是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，通常称为光电转换器；另一种是将光信号转换为电信号后，再转换为另一种光信号，也被称为光纤转换中继器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。光纤收发器如何接入网由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。因此,当我们在布置较大的网络的时候，不得不使用中继设备。当然，也可以使用其他的种类的线路来传输，比如光纤就是一种很好的选择。光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。在使用光纤光纤收发器（MEDIACONVERTER）教程
飞速光纤()|中国光纤通信解决方案首选的时候，我们会经常使用到光纤收发器。这时问题就来了，光纤收发器怎么使用？它是如何接入网的呢？我们都知道，一个网络是由各种光学器件组成的，光纤收发器就是其中的一个重要组成部分。在将光纤收发器接入网时，首先要将光缆从室外引进来。光缆要熔接在光缆盒里，也就是终端盒。光缆的熔接也是门学问，需要把光缆剥开，将光缆里的细纤维与尾纤熔接，熔接好后放在盒子里。尾纤要拉出去，将其接在ODF上(一种架子，用耦合器连接)，然后用耦合器将其与跳线连接，最后将跳线接在光纤收发器上面。接下来的依次连接顺序为路由器----交换机---局域网---主机。这样，光纤收发器就接入网了。光纤收发器的类型及应用如今市场上光纤收发器种类繁多，但总的来说，无外乎应用于铜缆与光缆连接网络的光纤收发器和应用于光缆与光缆间连接网络的光纤收发器两种类型。这两种类型的光纤收发器又可分为不同的小类，下面对每一个分类都有具体介绍。应用于铜缆与光缆连接网络的光纤收发器当两个网络设备之间的距离超过铜电缆的传输距离，这时候就需要光纤电缆来进行连接，而光纤收发器则负责来进行两种介质间的转换。这种光纤收发器又可细分为一下几类：1.以太网光纤收发器这种类型的光纤收发器能够连接用于以太网、快速以太网和10G以太网的设备，实现具有不同速率和不同端口类型的设备间的无缝连接，通常被应用于点到点间传输的转换，校园里传输的转换等。比如在进行点与点间传输的转换时，两个光纤收发器可用于连接两个UTP（UnshieldedTwistedPaired，非屏蔽双绞线）以太网交换机，或者直接将UTP交换机连接到智能终端上。
KJD127矿用隔爆兼本安型计算机简易操作手册
1、 前言
矿用隔爆兼本安型计算机（如下简称计算机）重要用于监测综采工作面液压支架工作状态和煤机位置，为井上监控系统提供服务支持。它集计算机控制、网络应用和显示为一体，采用Linux操作系统，备有矿用电缆引入装置，提供光纤以太网接入支持和CAN总线数据转换接口。该计算机采用49键矿用本质安全型键盘，能以便地对计算机进行操作。
2、 工作原理
图1 主板原理框图
3、 构造外观
设备由主机和键盘两部分构成，键盘可以分开主机安装或者悬挂于主机前盖上；设备外形如图2所示，接口定义如图3所示：
图2 矿用隔爆兼本安型计算机外形图
图3：矿用隔爆兼本安型计算机接口定义图
1-RS232接口（A0）、2-备用接口（A0）、3-备用接口（A0）、4-键盘接口（A0）、5-RS485接口（A0）、6-接地、7-备用接口（A0）、8-CAN接口（A0）、9-光纤接口（A1）、10-备用接口（A0）、11-后盖、12-启动/关闭按钮、13-机身、14-前盖、15-电源开关、16-交流输入口（A0）。A0、A1口可引入线缆直径见下表1：
表1：A0、A1引入线缆直径规格表
接口类型 A0 A1
可引入线缆直径(mm) 8 10.5
10 12.9
4、 重要性能指标 4.2.1设备配备
4.2.1.1硬件
a）CPU：三星S3C2410，ARM9解决器，主频200MHz；
b）内存：64M；
c) 硬盘: 160G；
e）彩色液晶显示屏：12.1英寸，TFT，辨别率800×600。
f）光纤收发器：HTB-1100S-25Km。
4.2.1.2软件
a）操作系统：嵌入式Linux；
b）数据库：Sqllite。
4.2.2 通讯性能指标
4.2.2.1 CAN总线通讯（1路）
