TYJL-Ⅱ型计算机联锁系统培训教材课件

制台的第二个缺点是，控制台按钮等损坏后，修 复的时间长不如换鼠标（现在现场已在控制台上
用盒子装了热备的备用鼠标，值班员只需要启封
便可使用），或更换显示器来得快，不利于安全 生产。 切换板：控制台内的切换板是用来将工作的 监控机与显示器、音响及鼠标连接起来，同时把
备用监控机暂时甩开的一套装臵。具体工作过程
的,但他们实现的软件功能不同。
联锁机的主要功能： 负责信号设备的联锁逻辑运算，完成进路确选、
锁闭；发出动作道岔和开发信号等的控制命令。
采集现场信号设备的状态和其它运用状态。 输出动态控制命令，动作现场设备。 实现与上位机（执表机）通信调度。 实现主备机间的同步。
18
执表机的主要功能： 接收联锁机发出的执行命令。
向联锁机发送采集信息。
采集现场信号设备的状态。 输出动态控制命令，动作现场设备。
5.2
联锁机柜的结构
从执表机的功能可以看出，执表机就像 一个帮手，拿主义得靠联锁机。就联锁机柜 而言，根据车站得大小，分为Ⅰ、Ⅱ、 Ⅲ 型三种型号， Ⅰ型为普通型；Ⅱ型是在一 个机柜内安装两套联锁系统，
19
上部为联锁A机，下部为联锁B机，一般供三
4.3
监控系统维护注意事项
CPU的风扇运转是否正常，用手触摸机箱顶
部，如感觉较热，拆开机笼检查更换。 机笼正面的散热风扇停止转动，进行更换； 每月对隔网海棉除尘，保持进风效果。 注意检查网卡外部的各种网线、电源线插
头。
15
注意不要机笼误碰电源开关和“RESET”,以免造 成停电或重启，影响正常使用。
386A口
集线器
386B口
零层切换板 STD-01板
LSA机
维修机
TDCS 微监

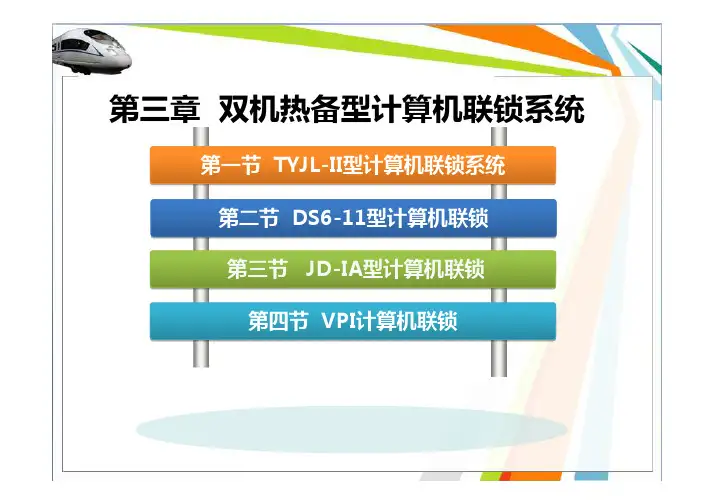

第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、按钮操作方式 1、排列进路操作 顺序点击进路的始端信号按钮和终端信号按钮。

排列变更进路，顺利点击始终端信号按钮、变更 按钮和终端信号按钮。

2、总取消、总人解操作 办理取消进路操作，首先用点击总取消按钮，总 取消按钮保持按下状态10秒。

在此时间内点击进路的 始端信号按钮，即完成取消进路操作。

总取消按钮在 点击进路始端信号按钮的同时恢复抬起状态。

因此点 击一次总取消按钮只能取消一条进路。

九、按钮操作方式 2、总取消、总人解操作 若点击总取消按钮后10秒钟之内，没有点击进路的 始端信号按钮，总取消按钮自动恢复抬起状态。

此后 再点击进路的始端信号按钮无效。

办理人工解锁进路操作与取消进路相同。

首先用 点击j总人解按钮，输入密码后再点击确认按钮。

在 10秒钟倒计时内点击进路的始端信号按钮，进路即进 入人工解锁延时状态，屏幕下方出现进路延时解锁时 间的倒计时显示。

在总人解按钮按下后10秒钟之内，没有点击进路 的始端信号按钮，总人解按钮自动恢复抬起状态。

九、按钮操作方式 3、道岔总定、道岔总反、道岔单锁、道岔单 解、道岔封闭、道岔解封操作 道岔单独操纵：首先点击道岔总定或道岔总反按 钮，在其10秒钟倒计时时间内点击需要操纵的道岔按 钮，完成道岔单操定位或反位的操作。

在10秒钟倒计 时时间内点击道岔按钮后，命令生效，道岔单操按钮 随之抬起。

超过10秒不点击道岔按钮，道岔单操按钮 自动抬起，再点击道岔按钮无效。

因此点击一次道岔 单操按钮只能操纵一个道岔。

九、按钮操作方式 4、按钮封闭及按钮解封操作 先点击按钮封闭或按钮解封按钮，在10秒钟倒计 时时间内点 击信号按钮，完成按钮封闭或解封的操作。

在10秒钟倒计时时间 内点击信号按钮后，命令生 效，按钮封闭或按钮解封按钮随之抬起。

STD层面板
◇主控灯：此灯当前工作状态相符时点亮稳定绿色灯 光，指示本机为工作机。 ◇联机灯：指示备机处于联机状态。 ◇同步灯：指示备机处于同步状态。 ◇联机键：当切换手柄在自动位置时，按此键可使在 脱机状态的备机与主机联机。 ◇停鸣键：联锁机和执表机在启动、复位和倒机及联 锁机在与其他设备通信中断时给出音响指示。
★执表机的功能：
◇接收联锁机发出的执行命令、向联锁机发送采集信息。 ◇同联锁机的3、4项；
2019/1/16
系统各部分的通信
★系统各部分的通信：
报 机柜面板点灯 警 板 联 STD-01 联锁总线切换盒 锁 热备主备机通信 STD-01 机 S 采 采 采 扁平电缆 C 集 集 集 母 I/O P 板 板 采集层 板 U 驱 动 I/O 板 32芯电缆 驱 驱 驱动层 动 动 母 扁平电缆 板 板
★ 监控系统的组成：
主要由监控机(又称上位机) 和控制台组成。监控机是监控 系统的核心，通过引出的视频 线、鼠标线、数字化仪线和语 音线与值班员控制室内的控制 台相连。
★监控机的组成：
工控机主机箱、键盘、14 英寸业示器、控制台大屏显示 器、控制台鼠标组成。
上位机与控制台连线图
2019/1/16
广州电务段职教科
TYJL-Ⅱ型计算机联锁系统培训教材
Байду номын сангаас
2019/1/16
目录
系统的组成及功能
驱动电路
系统的切换
目录
动态电源
采集电路
设备常见故障处理
2019/1/16
简介
★计算机联锁的概念：
◇ 计算机联锁系统是用计算机取 代传统继电器进行选路和联锁运 算，并通过动态输出控制命令动 作信号设备的系统。

第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、TYJL-II系统故障处理 8、脱机、联机、同步 不能联机可能故障部位： 切换手柄不在自动位置 主备机通信线没插 主备机通信板故障 总线盒故障 备机设备有故障九、TYJL-II系统故障处理 8、脱机、联机、同步 联锁备机有三种状态，即脱机状态、联机状态、同 步状态。

联锁备用机开机后的初始状态为脱机状态，同联锁 主机刚开机的初始状态一样，全场处于锁闭状态。

当 联锁机的切换手柄处于中间（自动）位置时，按压联 锁备机的联机按键，此时，联锁备机的备用灯点亮， 联锁主机和联锁备机的第四组收发灯以及联锁备机的 第一个中断灯开始快速闪烁（使用386-CPU主机板例 外）。

当主备机全场状态一致后，备机即可变为同步 态，并且联锁备机的同步灯也点亮。

九、TYJL-II系统故障处理 8、脱机、联机、同步 造成脱机的原因比较多，一般为备机故障、通信干 扰、锁闭失步等。

分析脱机原因时，主备上位机的记 录都要考虑，尤其是备用上位机的记录直接记录备机 脱机时的状态。

九、TYJL-II系统故障处理 9、自动倒机 倒机原因请从维修机记录中查找 造成自动倒机的原因主要是主机故障，包括与主机 接口电路故障。

其原因可根据主备上位机的记录分 析，主上位机的记录直接记录原工作主机倒为备机的 原因。

上位机与联锁机主机通信中断或通信应答时间过长 也可导致联锁机自动倒机。

九、TYJL-II系统故障处理9、事故继电器不励磁 无事故继电器驱动信号时可能故障位置： 驱动板故障（本机任一驱动板故障均有可造成停止驱动事故 继电器） 1604-10、1604-18故障 驱动电源故障 某动态继电器或驱动单元故障 采集信息中灯丝采集之后道岔定表采集之前与信号同组的信 息有混电 有事故继电器驱动信号时可能故障位置参照“驱动电路故障” 部分。
