装修工程施工图标准尺寸
一、装修工程施工图的标准尺寸
1. 平面图尺寸
平面图是装修工程施工图中最基本的部分，它显示了建筑物的平面布局，包括房间的划分、门窗的位置等。一般来说，平面图的标准尺寸应该在A1或A0纸张上，这样才能保证平面图的清晰度和细节显示。再小的纸张尺寸可能会导致文字和图形显示不清楚，影响施工人员的理解和操作。
2. 立面图尺寸
立面图是装修工程施工图中展示建筑物外观的部分，它包括建筑物的高度、外墙材料、窗户和门的位置等。立面图的标准尺寸通常也是在A1或A0纸张上，这样才能清晰展示建筑物的外观和细节。如果尺寸太小，可能会导致细节显示不清楚，影响施工过程中的施工质量。
3. 剖面图尺寸
剖面图是装修工程施工图中展示建筑物内部结构的部分，包括地面、墙面、天花板等。剖面图的标准尺寸也应该在A1或A0纸张上，以确保细节和比例的准确显示。过小的尺寸可能会导致施工人员无法清晰理解内部结构，造成施工上的错误和问题。
4. 细部图尺寸
细部图是装修工程施工图中展示建筑物细节部分的图纸，包括窗户、门、楼梯、墙面处理等。细部图的尺寸通常会比主要平面图、立面图和剖面图小一些，但仍然需要在适当大小的纸张上展示，以确保细节清晰可见。过小的尺寸可能会导致细节模糊，影响施工的精度和质量。
二、装修工程施工图尺寸选择的原则
1. 易于阅读和理解
装修工程施工图的尺寸选择应该能够保证图纸上的文字、图形和比例清晰可见，便于施工人员进行阅读和理解。尺寸太小会导致文字模糊、图形不清晰，影响施工质量和进度。
2. 易于携带和保存
装修工程施工图通常需要在施工现场进行使用，因此尺寸选择也应考虑便于携带和保存。过大的尺寸不便于携带和展开，过小的尺寸可能会影响细节显示。
3. 保持合适比例 装修工程施工图上的建筑物要能够保持合适的比例，以确保施工过程中的准确性和质量。选择合适的尺寸可以保证比例关系正确，避免出现施工误差。
4. 考虑打印成本
（新）室内装修CAD施工图绘图规范要求
1 室内装修CAD施工图绘图规范要求
CAD用来画工程图，室内图纸，一个完美的室内设计少不了精细的设计，CAD为我们做到了这一点，通过CAD我们可以更直接地了解室内情况，没有人工尺量那么繁杂，多了份精细，可以使我们更直观地看到室内一切的平面布局。
（一）、基本要求
1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。 （新）室内装修CAD施工图绘图规范要求
2 （二）、常用制图方式。
一、常用比例
二、线型
三、打印出图笔号1-10号线宽设置
四、剖切索引符号
五、平、立面索引符号
六、大样图索引
七、图标
八、文字注释
九、标高符号
十、轴线符号
十一、尺寸符号
十二、坡度标注
制图技巧:
一、图层管理.
二、 线条分色
制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。
三、图框插入
按比例插入图框，首先制作1：1图框，将图框放大，与图比较看是否配合。如不配合缩放与之配合。如要作1：30（新）室内装修CAD施工图绘图规范要求
3 的图框，第一次图框放大40后不合适，再次缩放输入3/4，即可得到1：30的图框。
四、其他
1．CAD文件在从其他文件粘贴近来后，容易出现无用图层，可purge(pu),清理无用图层。
2．文字的大小是根据图纸的比例变化的，如A3图纸，比例为1：50，注释文字打印出的尺寸应该是3mm，在文字制作时，文字尺寸大小输入150。 （新）室内装修CAD施工图绘图规范要求
一、成品房的装修围：
厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位
洗手间墙顶地饰面、包含洁具及五金挂件安装到位
阳台地面
厅房墙面、天花抹平并饰面乳胶漆
厅房地面玻化砖或者强化木地板铺地
成品房模压门及门套、门锁五金安装
所有窗户安装石材窗台板
厅房及厨卫、阳台灯具的安装
所有水、电路线安装到位

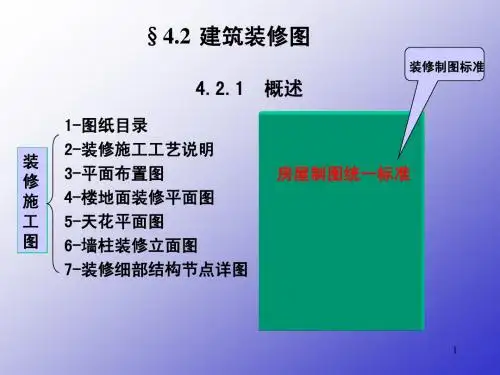

二、单元户施工图图纸目录
1. 封面
2. 设计说明
3. 图纸目录
4. 户型平面布置图
5. 户型天花布置图
6. 户型电路图
7. 阳台地面铺砖图
8. 阳台给排水布置图
9. 厨房放大平面图
10. 厨房地面铺砖图
11. 厨房天花灯位图
12. 厨房 A.B.C.D 立面图
13. 厨房 A.B.C.D 立面铺砖图
14. 厨房电路图
15. 厨房给排水布置图
16. 洗手间放大平面图
17. 洗手间地面铺砖图
18. 洗手间天花灯位图
19. 洗手间 A.B.C.D 立面图
20. 洗手间 A.B.C.D 立面铺砖图
21. 洗手间电路图
22. 洗手间给排水布置图
23. 窗台板大样
24. 房门及门套安装大样图
25. 门坎石或者挡水石施工大样图
三、图纸深度要求：
1. 设计说明：
整套图纸的概括说明及设计原则的阐述；
. z.
整个室材料部品的阐述；
对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕；
设计说明中可包括电气和水系统局部的说明；
2. 总平面图：
家具按 1:1 比例合理摆放，并加以注释；
标明每一个功能区域及地面材质；
户型轴线尺寸清晰；
立面索引明确清晰；
3. 天花平面：
标明吊顶材料及做法；
灯具注释，或者用图例说明；
灯具的定位尺寸及灯具大小、型号注释；
4. 厨卫立面图：
墙面的铺砖方式或者铺砖原则的注释；
开关插座的定位尺寸及定位原则说明；
第1页共1页
建筑施工图装修材料做法
一、地面
备注：防水层为改性沥青一布四涂，加筋布为玻纤布，墙角、柱角及管周等向外延伸防水层150mm高，门洞处外延300mm宽。
1、地面1 水泥豆石面层（有防水层）西南11J312-8-3107D
使用部位：普通库房等房间
2、地面2 水泥砂浆面层（有防水层）西南11J312-7-3103D
使用部位：集水井、排水沟、电梯基坑、烟道、水井、电井、风井
注：D-表示地面；图中所列厚度为地面总厚度
L-表示楼面；图中所列厚度为楼面建筑构造总厚度（结构层以上总厚度） 第2页共2页
二、楼面
备注：楼1、楼2、楼3若无敷管层为素水泥浆结合层一道，水灰比0.4-0.5+1:3水泥砂浆30厚；防水层中加筋布为玻纤布，墙角、柱角及管周等向外延伸防水层150mm高，门洞处外延300mm宽。防水层用JS防水涂料
1、楼1：水泥砂浆楼面西南11J312-7-3102L
使用部位：设备用房（配电间以外）、管道井等
2、楼2：地砖楼面(50厚）西南11J312-12-3121L1
使用部位：楼梯间、办公室、会议室、餐厅等 第3页共3页
3、楼3：防滑地砖楼面（有防水层、敷管层）西南11J312-13-3124L2
使用部位：卫生间、盥洗室、厨房、更衣室等
4、楼4：防静电楼地面西南11J312-49-3230L（防静电楼面）
西南11J201-42-2301b（小板架空楼面）
使用部位：消防控制室等有防静电要求的房间 第4页共4页
5、楼5：石材楼面西南11J312-20-3145L
使用部位：门厅，大堂
5、楼6 防水砂浆楼面
使用部位：结构板
1、20厚1:2.5水泥砂浆抹面压光，板面自墙根向外找1%坡或整体向地漏找坡1%；
2、1.5厚聚氨酯涂膜防水层，防水层遇立墙反起高出完成面200；
3、钢筋混凝土现浇板。
6、楼7：陶粒隔音楼面西南11JJ312-65-3282L
