施工图纸绘制流程详解与操作指南施工图纸是建筑工程中不可或缺的重要文件，它是建筑师和工程师将设计意图转化为实际施工的重要参考依据。
在建筑工程中，施工图纸的准确性和完整性直接关系到工程的质量和进度。
因此，掌握施工图纸的绘制流程和操作指南对于从事建筑行业的人员来说是非常重要的。
一、施工图纸的绘制流程1. 收集设计资料：在绘制施工图纸之前，首先要收集相关的设计资料，包括设计方案、结构设计、给排水设计等。
这些设计资料是绘制施工图纸的基础，只有充分了解设计意图，才能准确地绘制出施工图纸。
2. 制定绘图计划：在收集完设计资料后，需要制定一个合理的绘图计划。
绘图计划包括绘图的时间节点、绘图的顺序和优先级等。
通过制定绘图计划，可以合理安排绘图工作，提高绘图效率。
3. 绘制平面图：绘制施工图纸的第一步是绘制平面图。
平面图是建筑工程的基础图纸，它展示了建筑物的布局和各个功能区的位置。
在绘制平面图时，需要根据设计方案和结构设计，将建筑物的平面布局绘制出来。
4. 绘制立面图：绘制完平面图后，接下来是绘制立面图。
立面图是展示建筑物外立面的图纸，它包括建筑物的外墙、窗户、门等。
在绘制立面图时，需要根据设计方案和结构设计，将建筑物的外立面绘制出来，并标注相关的尺寸和材料。
5. 绘制剖面图：绘制完平面图和立面图后，还需要绘制剖面图。
剖面图是展示建筑物内部结构和构造的图纸，它包括建筑物的墙体、梁柱、楼板等。
在绘制剖面图时，需要根据设计方案和结构设计，将建筑物的内部结构和构造绘制出来，并标注相关的尺寸和材料。
6. 绘制细部图：在绘制完平面图、立面图和剖面图后，还需要绘制细部图。
细部图是展示建筑物各个部位细节的图纸，它包括建筑物的连接部位、装饰细节等。
在绘制细部图时，需要根据设计方案和结构设计，将建筑物的各个部位细节绘制出来，并标注相关的尺寸和材料。
7. 标注尺寸和材料：在绘制施工图纸的过程中，需要对图纸进行标注，包括标注尺寸和材料。
绘制施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例.3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅.4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿，经检查无误后，按“国标"规定的线型加深图线。
铅笔加深或描图上墨时,一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线,按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4)检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等）。

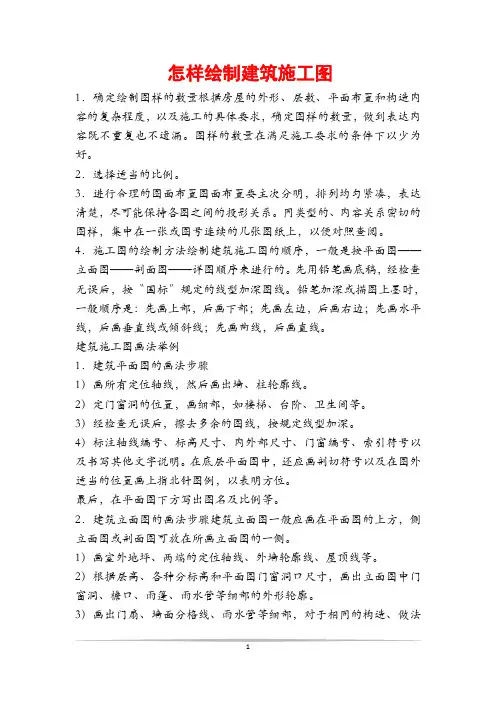

怎样绘制建筑施工图1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按〝国标〞规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
装饰施工图CAD制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。
1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。
1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图纸封面（注明：①.工程名称②.设计或施工单位③.日期。
）2、设计说明（图纸包含内容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。
主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。
工程名称、建设单位、施工单位、设计单位、日期）。
4、装饰施工图①.平面布置图注明房间名称、家具布置、标高。
②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。
注明吊顶材料、造型尺寸、窗帘盒、设备等。
标出造型吊顶的剖切索引、标高。
规格板用箭头表示出排起始方向。
③.（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay 、Cxay）。
x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。
将同类型不同型号墙体编号区分，并列图列表。
将门窗洞尺寸列入此图。
④.固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号。

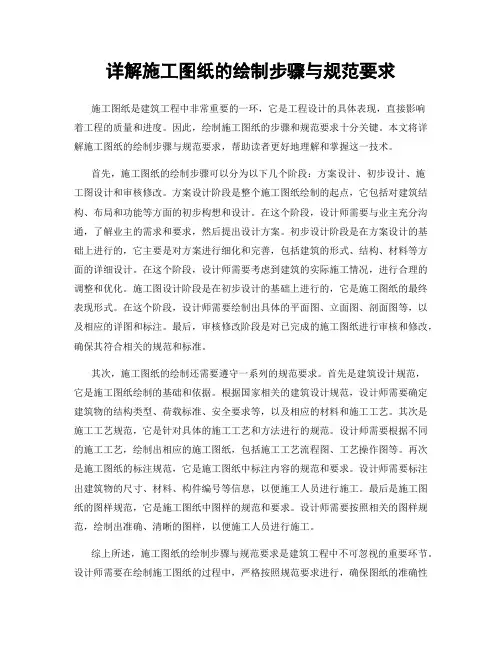

详解施工图纸的绘制步骤与规范要求施工图纸是建筑工程中非常重要的一环，它是工程设计的具体表现，直接影响着工程的质量和进度。
因此，绘制施工图纸的步骤和规范要求十分关键。
本文将详解施工图纸的绘制步骤与规范要求，帮助读者更好地理解和掌握这一技术。
首先，施工图纸的绘制步骤可以分为以下几个阶段：方案设计、初步设计、施工图设计和审核修改。
方案设计阶段是整个施工图纸绘制的起点，它包括对建筑结构、布局和功能等方面的初步构想和设计。
在这个阶段，设计师需要与业主充分沟通，了解业主的需求和要求，然后提出设计方案。
初步设计阶段是在方案设计的基础上进行的，它主要是对方案进行细化和完善，包括建筑的形式、结构、材料等方面的详细设计。
在这个阶段，设计师需要考虑到建筑的实际施工情况，进行合理的调整和优化。
施工图设计阶段是在初步设计的基础上进行的，它是施工图纸的最终表现形式。
在这个阶段，设计师需要绘制出具体的平面图、立面图、剖面图等，以及相应的详图和标注。
最后，审核修改阶段是对已完成的施工图纸进行审核和修改，确保其符合相关的规范和标准。
其次，施工图纸的绘制还需要遵守一系列的规范要求。
首先是建筑设计规范，它是施工图纸绘制的基础和依据。
根据国家相关的建筑设计规范，设计师需要确定建筑物的结构类型、荷载标准、安全要求等，以及相应的材料和施工工艺。
其次是施工工艺规范，它是针对具体的施工工艺和方法进行的规范。
设计师需要根据不同的施工工艺，绘制出相应的施工图纸，包括施工工艺流程图、工艺操作图等。
再次是施工图纸的标注规范，它是施工图纸中标注内容的规范和要求。
设计师需要标注出建筑物的尺寸、材料、构件编号等信息，以便施工人员进行施工。
最后是施工图纸的图样规范，它是施工图纸中图样的规范和要求。
设计师需要按照相关的图样规范，绘制出准确、清晰的图样，以便施工人员进行施工。
综上所述，施工图纸的绘制步骤与规范要求是建筑工程中不可忽视的重要环节。
设计师需要在绘制施工图纸的过程中，严格按照规范要求进行，确保图纸的准确性和可读性。
