物料衡算(例子)

  • 格式：doc
  • 大小：231.00 KB
  • 文档页数：9

第三章物料衡算＆ 3.1流程示意图3.1.1画流程示意图3.1.2 化学反应方程式：3.1.3 确定计算任务：聚合与沉析（混料槽）均属于间歇操作，需要建立时间平衡。

由设计任务和生产现场可知生产规模、生产时间、消耗定额、各步损失以及聚合配方等工艺操作条件。

可以顺流程展开计算，并按间歇过程与连续过程分别确定基准依次计算。

间隙过程基准：kg/釜；连续过程基准：kg/h＆ 3.2生产数据3.2.1全装置生产数据1、生产规模：20000吨PVC/年2、生产时间：8000h3、聚合釜数据：1）体积：33m32）装料系数：0.93）每釜投料量：10t4）平均每釜产量：8486㎏4、生产周期1抽真空至600mmHg……………………………………………………………………………h21充氮再抽真空至600mmHg……………………………………………………………………h22加单体、助剂、水……………………………………………………………………………h31升温……………………………………………………………………………………………h26反应……………………………………………………………………………………………h2排气、清物料…………………………………………………………………………………h11清釜……………………………………………………………………………………………h612合计……………………………………………………………………………………………h5、损耗分配聚合车间总收率为94.8％。

总消耗为6.2％。

各步骤的损失分配如下（间歇过程以单体进料量为准，连续过程以聚合釜内反应生成的聚合物为准）：聚合釜：VC 0.1％；PVC 0.2%；混料槽：VC 0.8％；PVC 0.8％；汽提塔：VC 0.1%；PVC 0.2％；离心：PVC 0.5%气流干燥：PVC 0.1%；沸腾干燥：PVC 1％；包装：PVC 1.5％合计：6.2％（其中PVC占5.2％，VC占1.0％）6、聚合配方1）单体纯度：为方便起见，按100％计算新鲜料：回收料＝9：12）水油比：1.85软水/VC3）助剂：名称用量引发剂：IPP（75％）水溶液0.025％VC分散剂：HPMC（6%水溶液）0.0365％VCPV A （3％水溶液）0.0365％VC热稳定剂：有机锡0.025％VCPH调节剂：H3PO4（50％水溶液）0.046％VC铁离子螯合剂：EDTA 0.02％VC链终止剂：双酚A 0.04％VC7、操作时间与控制指标聚合温度59±0.5℃出料压力6kg/cm3（表压）转化率90％混料槽温度为75℃，操作规定加42％液碱14L，加碱量为0.05％～1％（母液中含NaOH量）。

离心为提高产品质量，用60～75℃热水洗涤，用水量为1500公斤。

离心后湿物料含水约为20％。

干燥气流干燥器出口物料含水量为5％，沸腾干燥器出口物料含水量为0.2％。

8、原料、助剂、产品规格（略）。

9、数据物化常数：42％液碱比重 1.45热数据：钢制设备比热0.50 KJ/kg·℃；PVC比热 1.76 KJ/kg·℃VC比热 1.588 KJ/kg·℃；VC汽化热263KJ/k g水蒸气冷凝热2370KJ/kg＆ 3.3 全车间物料衡算VC和PVC：每釜进料10 t即10000kgVC时，生产合格产品8486kg，现年生产能力为20000 t，则年投料量为20000×（10000/8486）＝23568.23 t（其中，新鲜VC 占90％，回收VC 占10％。

）新鲜VC 23568.23×0.9＝21211.407 t回收VC 23568.23×0.1＝2356.823 t产品质量为20000 t，其中绝干树脂质量为20000×（1-0.2％）＝19960 t，产物含水量为20000－19960＝40 t转化率为90％，生成PVC 23568.23×90％＝21211.407 t损失PVC 21211.407-19960＝1251.407 tVC回收量为23568.23×9％＝2121.141 tVC损失23568.23－21211.407－2121.141＝235.682 t软水：水油比为1.85，则用水量为1.85×23568.23＝43601.226 t助剂：引发剂：IPP（75％）水溶液0.025％VCIPP 23568.23×0.025％＝5.892 t 水 5.892÷75％×25％＝1.964 t 分散剂：HPMC（6%水溶液）0.0365％VCHPMC 23568.23×0.0365％＝8.602 t 水8.602÷6％×94％＝134.765 tPV A （3％水溶液）0.0365％VCPV A 23568.23×0.0365％＝8.602 t 水8.602÷3％×97％＝278.131 t 热稳定剂：有机锡0.025％VC有机锡23568.23×0.025％＝5.892 tPH调节剂：H3PO4（50％水溶液）0.046％VCH3PO423568.23×0.046％＝10.841 t 水10.841÷50％×50％＝10.841 t 铁离子螯合剂：EDTA 0.02％VCEDTA 23568.23×0.02％＝4.714 t链终止剂：双酚A 0.04％VC双酚A 23568.23×0.04％＝9.427 tNaOH溶液：规格为42％水溶液。

每釜用量为14L。

NaOH重量为1.48×14＝20.3kg。

全年NaOH溶液用量为20.3×（20000÷8.486）/1000＝47.844 t纯NaOH用量为47.844×42％＝20.094 t水的带水量为47.844-20.094＝27.750 t混料槽水蒸气:用量为818.48kg/h。

则全年用量为818.48×7200/1000＝1929.012t。

汽提塔水蒸气:用量为700kg/h。

则全年用量为700×7200/1000＝5054 t。

离心脱水中洗涤热水：用量为1500kg/h。

则全年用量为1500×7200/1000＝10800 t脱水量（离心、气流干燥、沸腾干燥）＋筛分包装损失水：总进水量－物料含水量＝61783.769 t全装置物料平衡表＆ 3.4各设备物料衡算3.4.1聚合釜1)VC和PVC每釜投料量为10 t，其中新鲜VC为10000×0.9＝9000kg，回收VC为10000-9000＝1000kg。

转化率为90％，则聚合生成PVC 10000×90％＝9000 kg损失VC 0.1%，损失PVC 0.2％VC损失量为10000×0.1％＝10kg，PVC损失量为9000×0.2％＝18kg则VC出料量为10000-9000-10＝990kg，PVC出料量为9000-18＝8982kg2）软水水油比为1.85，软水进料量为1.85×10000＝18500kg3)助剂引发剂：IPP（75％）水溶液0.025％VCIPP 10000×0.025％＝2.5kg 水 2.5÷75％×25％＝0.833kg 分散剂：HPMC（6%水溶液）0.0365％VCHPMC 10000×0.0365％＝3.65 kg 水 3.65÷6％×94％＝57.183kgPV A （3％水溶液）0.0365％VCPV A 10000×0.0365％＝3.65 kg 水 3.65÷3％×97％＝118.017kg 热稳定剂：有机锡0.025％VC有机锡10000×0.025％＝2.5 kgPH调节剂：H3PO4（50％水溶液）0.046％VCH3PO410000×0.046％＝4.6 kg 水 4.6÷50％×50％＝4.6 kg 铁离子螯合剂：EDKGA 0.02％VCEDKGA 10000×0.02％＝2 kg链终止剂：双酚A 0.04％VC双酚A 10000×0.04％＝4 kg水的出料量为18500+0.833+57.183+118.017+4.6＝18680.633kg聚合釜物料平衡表3.4.2混料槽进料除聚合釜来料外，尚需加液碱和通入直接蒸汽。

按工艺条件规定加42％NaOH水溶液14升，重量为1.45×14＝20.3 kg其中含：纯NaOH 20.3×42％＝8.256 kg,水20.3－8.256＝11.774 kg假设未反应的VC液体除在混料槽及后续的汽提操作中损失外，全部在混料槽内气化予以回收。

碱处理时，通直接蒸汽升温所产生冷凝水量可由热量衡算求得。

水的含量为18680.633+11.774＝18692.407 kg设备及物料升温（包括VC气化）需热量计算表注：1、助剂所占比例甚微，并入水中一起算。

2、由于去汽提塔的VC量甚微，这里并入气化部分一起计算。

H2O汽化热2370KJ/kg。

按热损失10%, 系数1.1计算，每个混料槽在每次操作中需通入蒸汽量W为W＝23701.13.1763451 ＝818.48 kg水的出料量为18680.633+11.774+818.48=19510.887 kg VC损失量10000×0.8％＝80 kgPVC损失量9000×0.8％＝72 kg气化回收VC 10000×9％＝900 kg混料槽VC出料量为990-900-80＝10 kgPVC出料量为8982-72＝8910 kg助剂量为 2.5+3.65+3.65+2.5+4.6+2+4＝22.9 kg3.4.3汽提塔从这步操作开始转入连续操作过程，计算基准由kg/釜，改为kg/h。

质量以聚合釜内生成的聚合物为基准。

根据全年生产任务和生产时间求出每小时PVC产量为20000 tPVC/7200h=2777.78 kg/h 产品中含水0.2％，则绝干树脂产量为2777.8×（1-0.002）＝2772.22 kg/h以2772.22/（1-5.2％）＝2924.28kg/h为连续过程质量基准进行计算。

考虑到各步损失后，汽提塔进料中应含绝干树脂量为2924.28×（1-1％）＝2895.04kg/h 其中，1％为聚合釜和混料槽中PVC损失百分数,按混料槽出料组成，以2895.04kg/h为基准，计算各组分的含量:VC 10×（2895.04/8910）＝3.25 kg水19510.887×（2895.04/8910）＝6339.48 kg助剂＋NaOH （22.9+8.526）×（2895.04/8910）＝31.426×（2895.04/8910）=10.21 kg 损失PVC 2924.28×0.2％＝2.92 kg/hPVC出料量为2895.04-5.85=2889.19 kg损失VC 2924.28×0.1％＝5.85 kg/hVC汽提量为3.25-2.92＝0.33 kg，进入废气处理系统或直接燃烧。

合集下载

物料衡算

物料衡算

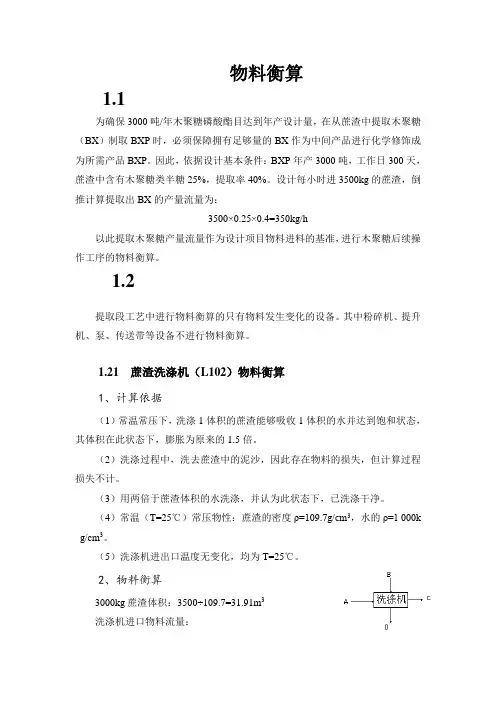

物料衡算1.1为确保3000吨/年木聚糖磷酸酯目达到年产设计量，在从蔗渣中提取木聚糖（BX）制取BXP时，必须保障拥有足够量的BX作为中间产品进行化学修饰成为所需产品BXP。
