矿井接地保护规定

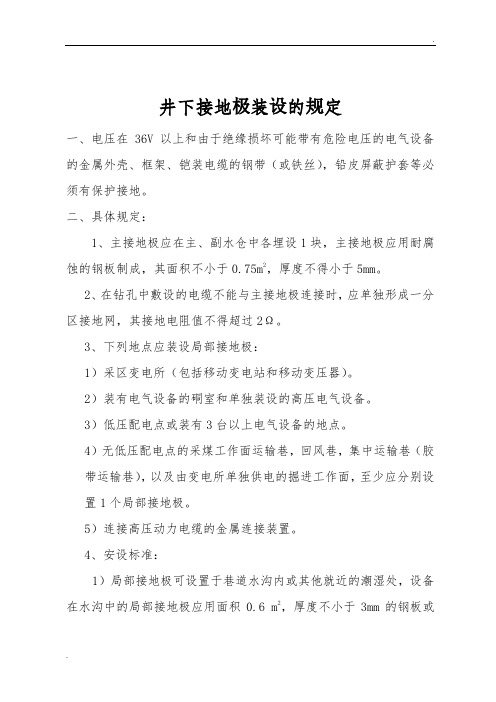

井下接地极装设的规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。

二、具体规定：1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0.75m2，厚度不得小于5mm。

2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。

3、下列地点应装设局部接地极：1）采区变电所（包括移动变电站和移动变压器）。

2）装有电气设备的硐室和单独装设的高压电气设备。

3）低压配电点或装有3台以上电气设备的地点。

4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

5）连接高压动力电缆的金属连接装置。

4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0.6 m2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1.5m的钢管制成，管上应至少钻20个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的两根钢管制成，每根管上钻10个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。

2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。

对于移动式电气设备，应用橡套电缆的接地线芯进行连接，并要求每一移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1欧。

可编辑修改精选全文完整版煤矿井下接地保护一、主接地极的打设主、副水仓的主接地极，应采用面积不小于0.75㎡、厚度不小于5㎜的钢板。

接地母线采用截面积不小于50mm2不大于100mm2的镀锌铁线，或厚度不小于40mm截面不大于100mm2的扁铁。

二、局部接地极的打设埋设在巷道潮湿的局部接地极，应采取镀锌钢管。

钢管直径不得小于35mm，长度不得小于1.5m，钢管上至少钻20个直径不小于5mm的透孔。

钢管应垂直打入地面（偏差不得大于15°）或采用2根长度不小于1m、直径不小于25mm的镀锌钢管，每根钢管上应钻10个直径不小于5mm的孔，两钢管之间距离不小于5m。

并联后垂直埋设在潮湿的地方（偏差不得大于15°）。

镀锌钢管外露部分长度为100mm。

三、电气设备接地极的打设1、移动电气设备的接地，利用电缆的接地芯线实现的。

接地芯线的一端和电气设备进线装置内的接地端子相连接，另一端和电气设备出线装置的接地端子相连接。

连接时，使接地芯线比主芯线长一点，以免接地芯线承受机械拉力。

并将电气设备的外接地螺钉用不小于25mm2的铜线连接至接地排上。

（额定电压低于或等于127V的电器设备的接地线，可采用截面积不小于6mm2的裸铜线）接地排采用宽度不小于40mm、厚度不小于4mm的扁铁。

2、变电所低压馈电及照明综保、煤电钻综保的接地，除通过电缆的接地芯线与总接地网连接外，还必须设置辅助接地母线，其所有设备的外壳都要用独立的连接导线接到辅助接地母线上。

辅助接地母线还必须用接地导线与局部接地极连接。

四、其他接地1、接线盒的接地，应将接线盒上的外接地螺钉直接用接地导线（不小于25mm2的铜线）与局部接地极相连接。

2、超过三台及以上的五小电器，必须集中打设接地线。

3、铠装电缆的钢带、铅皮或屏蔽护套等必须有保护接地，及连接高压动力电缆的金属连接装置。

2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。

第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。

第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。

第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。

第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。

第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。

第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。

第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。

第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。

第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。

第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。

第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。

第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。

第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。

第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。

第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。

第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。

第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。

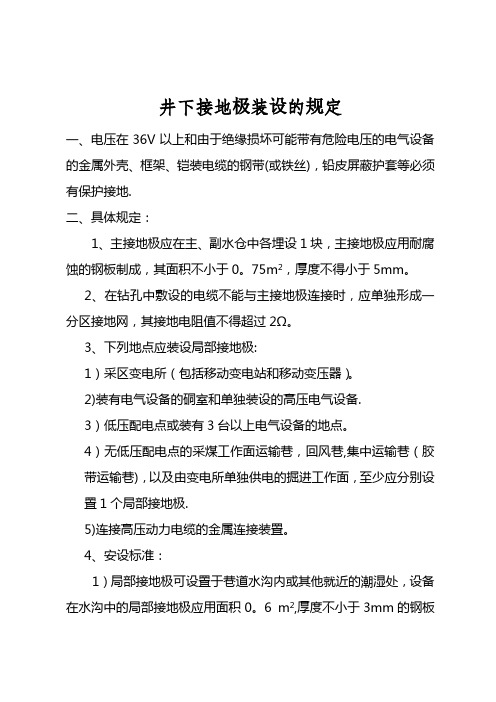

井下接地极装设的规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、框架、铠装电缆的钢带(或铁丝)，铅皮屏蔽护套等必须有保护接地.二、具体规定：1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于0。

75m2，厚度不得小于5mm。

2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。

3、下列地点应装设局部接地极:1）采区变电所（包括移动变电站和移动变压器）。

2)装有电气设备的硐室和单独装设的高压电气设备.3）低压配电点或装有3台以上电气设备的地点。

4）无低压配电点的采煤工作面运输巷，回风巷,集中运输巷（胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极.5)连接高压动力电缆的金属连接装置。

4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积0。

6 m2,厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。

2)设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于1。

5m的钢管制成，管上应至少钻20个直径小于5mm 的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的两根钢管制成，每根管上钻10个直径不小于5mm的透孔，两根钢管相距不得小于5m，并联后垂直埋入底板,垂直埋深不得小于0。

75m.5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线,或厚度不小于4mm，截面不小于100 mm2的扁钢。

2)电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线,或截面不小于50mm2的镀锌铁线,或厚度不小于4mm,截面不小于50mm2的扁钢。

对于移动式电气设备，应用橡套电缆的接地线芯进行连接，并要求每一移动式电气设备与总接地网或局部接地极之间的接地电阻，不得超过1欧.3）接地母线主接地极的连接要用焊接，无条件时，可用直径不小于10毫米镀锌螺栓加防松装置拧紧连接.6. 对移动变电站高压或低压装设（检漏).综保检漏保护装置,都必须装设辅助接地极。

矿井保护接地装置管理制度为加强矿井保护接地装置的安全检查、测定工作的管理，依据《煤矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细则》的有关规定，制定本管理制度。

一、矿井保护接地装置的管理工作在机电矿长和机电总工程师的领导下，由具体使用单位负责，由机电队专业组负责具体的管理工作。

二、矿井保护接地装置的安装1、主接地的辅设：主接地极应浸入水仓中，主、副水仓必须各设一块，均采用面积不小于0.75m2厚度不小于5mm的耐腐蚀钢板制成。

2、局部接地极的安装：局部接地极可设置在巷道水沟内或其它就近的潮湿处。

(1)、水沟中设置时采用面积不小于0.6m2、厚度不小于3mm钢板或具有同等面积的钢管制成，水平放置于沟深处。

(2)、其它地点设置时可采用直径不小于35mm，长度不小于1.5m 的钢管制成。

管上应至少钻____个直径不小于5mm的透孔，并垂直全部埋入底板。

也可用直径不小于22mm，长度为1m的2根钢管制成，每根钢管应钻____个直径不小于5mm的透孔，2根钢管应相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

3、辅助接地的安装：(1)、检漏保护装置的辅助接地应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。

(2)、煤(岩)电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm，长度不小于500mm的钢管垂直埋设。

4、接地线的连接：(1)、连接主接地极的接地母线，应采用截面不小于50mm2的铜线或截面不小于100mm2的镀锌铁线或厚度不小于4mm截面不小于100mm2的扁钢。

(2)、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面积不小于25mm2的铜线或截面不小于50mm2的镀锌铁线或厚度不小于4mm截面不小于50mm2的扁钢。

(3)、额定电压低于或等于127V的电气设备的接地导线、连接导线可采用截面积不小于6mm2的裸铜线。

煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。

2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。

3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。

4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。

5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。

6. 接地装置的接地电阻应符合规定标准。

通常，井下设备的接地电阻不得大于规定值（如10欧姆）。

7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。

8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。

9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。

以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。

矿井接地保护规定
矿井接地保护规定
1、36V以上电气设备的金属外壳构架、铠装电缆、铅皮、橡胶电缆的接地芯线，屏蔽护套等都必须接地。

2、所有电气设备的保护接地装置和局部接地装置，都应同主接地极连成一个总接地网。

3、主接地板
（1）主接地极在主副水仓应各设一块其面积不小于0.75㎡，厚度不小于5mm；
（2）设在地面的主接地装置，接地电阻值应符合要求：变压器容量为100kvA及其以下大于10Ω；变压器容量为100kvA以上不大于4Ω。

4、局部接地极
（1）下列各地点应装设局部接地极：
①每一个装有电气设备的硐室；
②每一套单独装设的高压电气设备；
③每一个低压配电点。

如果采煤工作面的机巷、回风巷和掘进巷道内无低压配电点时，上述巷道内至少应分别设置一个；
④连接动力铠装电缆的每一个接线盒。

（2）局部接地极最好设于巷道水沟内，无水沟时应埋设有潮湿的地方，其钢板厚度不小于3㎜，面积不小于0.60m2；
（3）设置在其他地点的局部接地极，可用直径不小于35㎜，长不小
于1.5m的钢管制成，管子至少钻20个不小于5㎜直径的透眼，并垂直埋入地下。

5、接地线
（1）连接主接地的接地母线应用截面不小于50mm的铜线，截不小于100mm截面不小于100mm的扁钢；
（2）连接局部接地极的连线，铜线：其面积不小于25mm2；扁钢：其厚度不小于4mm，截面不小于50mm2。

6、每季应进行一次矿井接地网电阻值测定并作好记录。

接
地网上任何一保护接地点测得的接地电阻，不得超过2Ω。

煤矿井下保护接地装置的安装、检查、测定工作细则一、电压在36V以上和由于绝缘损坏可能带有危险电压的电器设备的金属外壳、、构架，铠装电缆的钢带(钢丝)、铅皮或屏蔽护套等必须有保护接地。

在矿井中禁止使用无接地芯线（或无其它可可接地的护套、铅皮、铜皮套等）的橡套电缆或塑料电缆。

二、主接地极1、井下所有电器设备的保护接地装置和局部接地装置，应与主接地极连成一个总接地网。

2、主接地极应在主、副水仓各埋一块。

主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75平方、厚度不得小于5毫米。

三、下列地点应装设局部接地极：1、采区变电所（包括移动变电站和移动变压器）。

2、装有电气设备的硐室和单独装设的高压电器设备。

3、低压配电点或装有3台以上电器设备的地点。

4、无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

5、连接高压动力电缆的金属连接装置。

局部接地极可设置于巷道水沟内或其他就近潮湿处。

设置在水沟中的局部接地极应用面积不小于0.6平米、厚度不小于3毫米的钢板或具有同等有效面积的钢管制成，并应放于水沟深处。

设置的其他地点的局部接地极，可用直径不小于35毫米，长度不小于1.5米的钢管制成，管上应至少钻20个不小于5毫米的透孔，并垂直全部埋入底板。

也可用直径不小于22毫米，长度不小于1米的两根管，管上应钻10个直径不小于5毫米的透孔，两根管相距不得小于5米，并联后垂直埋入底板，垂直埋深不小于0.75米。

四、连接主接地极的母线截面应不小于50平方的铜线或截面不小于100平方的的镀锌铁线或厚度不小于4毫米截面不小于100平方毫米的扁钢。

电器设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接应采用截面不小于25平方的铜线或50平方的镀锌铁线或厚度不小于4毫米截面不小于50平方毫米的扁钢。

五、橡套电缆的接地芯线除用作检测接地回路外，不得兼做他用。

矿井用电保护接地（一）３６Ｖ以上的和由于绝缘损坏可能带有危险电压的电气设备金属外壳、构架等，必须设保护接地装置。

（二）所有电气设备的接地线（包括电缆的铠装、铅包、接地芯线）和局部接地装置，应与主接地极连接。

在多水平（中段）矿井中，各主接地极之间应相互连接。

（三）井下接地极的设置应符合下列规定：一、井下主接地极不应少于２块，并应分别置于主、副水仓中；二、当下井电缆在钻孔中敷设时，主接地极板可埋设在地面或设在井底水仓中；加固钻孔的金属套管可作为主接地极板中的一个极板；三、当由地面经风井分区供电或没有主排水水仓可利用时，主接地极应设置在井底水窝或专门开凿的充水井内，不得将两块主接地极置于一个水窝（水井）内。

宜单独形成一分区接地网，其接地电阻值不得大于２Ω；四、局部接地极可设置在排水沟、积水坑或其它适当地点。

（四）局部接地装置的设置地点应符合下列规定：一、装有电气设备的硐室；二、单独装设的高压电气设备；三、低压配电点；四、连接电力电缆的接线盒；五、接触电压大于４０Ｖ的任何地点。

（五）布置接地装置时，应降低接触电压及跨步电压。

接地母线和电力设备金属外壳上的接触电压，不应大于４０Ｖ。

（六）当任一主接地极断开时，接地网上任一点测得的总接地电阻值不应大于２Ω。

每一移动式和手持式电力设备同接地网之间的保护接地电缆芯线或与芯线相应的接地导线的电阻值，不得大于１Ω。

（七）矿用电缆配电的移动式电气设备及照明灯具的金属外壳，必须采用配电电缆的接地芯线与接地网相连。

（八）井下接地极应符合下列规定：一、主接地极应采用镀锌钢板，其面积不应小于０．７５ｍ２，厚度不应小于５ｍｍ。

二、板式局部接地极应采用镀锌钢板，其面积不应小于０．６ｍ２，厚度不应小于３ｍｍ。

三、管式局部接地极，应采用镀锌钢管，其直径不应小于３５ｍｍ，厚度不应小于３．５ｍｍ，长度不应小于１．５ｍ。

垂直埋入地下，埋深不应小于１．４ｍ；管上至少钻２０个孔，孔的直径不应小于５ｍｍ。
