钢丝网骨架塑料复合管规格及型号

钢丝网骨架塑料（聚乙烯）复合管申视管道泰州申视塑料有限公司钢丝网骨架塑料（聚乙烯）复合管钢丝网骨架塑料（聚乙烯）复合管（执行标准CJ/T189-2007）是结合国内外钢骨架塑料复合管产品特点，借鉴国内外先进的管材复合技术开发的一种新型高科技、环保型管材。

复合管以高强度镀铜钢丝左右缠绕形成的网状结构为骨架，以高密度聚乙烯为基本材料，利用高性能改性聚乙烯粘结树脂，在生产线上通过连续、分次挤塑复合成型。

管道连接采用电热套筒和电热熔法兰连接，其连接强度与本体一致。

钢丝网骨架聚乙烯复合管不但结合了塑料管与钢管各自的优点，还解决了塑料管不耐压、钢管不耐腐蚀的缺点，具备优良的柔韧性能，适合于长距离埋地供水、供气管道系统，是目前国内替换钢管等传统管道的首选产品。

产品特点：（1）具有优异的防腐性能和较好的柔韧性（可有效应对地址沉降）。

（2）内壁光洁，不结垢，管道水头损失比钢管、球墨铸铁管低30%左右。

（3）可通过调整钢丝直径、钢丝根数等制造出不同压力等级的管材。

（4）管道系统可靠性高。

在正常情况下，使用寿命可达50年。

（5）结构优良。

管材的增强骨架与内外层塑料互相包容为一个整体，无内外层塑料与增强体剥离之忧。

（6）重量轻、安装方便（无需修路、无需大型设备，可减少征地面积）。

（7）管道连接采用电热熔接头，抗轴向拉伸能力强，连接技术成熟可靠，管件品种、规格齐全，可与其它各种管道、阀门、设备连接。

（8）由于钢塑两种材料是结构复合而成，不会发生塑料管难以克服的快速应力开裂现象。

（9）综合性价比高，卫生无毒，是钢管、球墨铸铁管和纯塑料管的最佳替代品。

给水、特种流体用管材公称外径、公称压力、公称壁厚及极限偏差说明：1、产品执行标准：CJ/T189-2007《钢丝网骨架塑料（聚乙烯）复合管材及管件》。

2、公称压力是指管材在20℃以下输送水介质的最大使用压力，当介质温度发生变化时，应根据温度压力修正系数值修正。

3、管材颜色为黑色，蓝色线条为输水管材，黄色线条为燃气用管材。

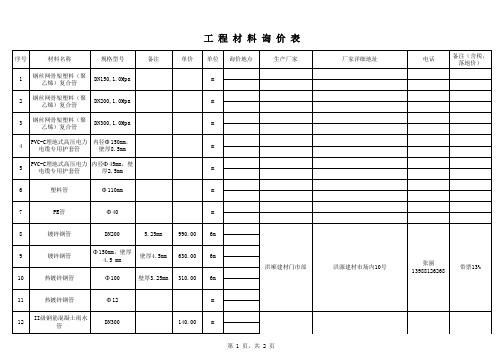

钢丝网骨架塑料（聚乙烯）复合管规格大全材料名称规格型号单位钢丝网骨架塑料（聚乙烯）复合管DN110、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN125、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN140、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN160、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN200、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN225、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN250、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN315、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN355、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN400、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN450、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN500、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN630、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN800、1.0Mpa米钢丝网骨架塑料（聚乙烯）复合管DN50、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN63、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN75、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN90、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN110、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN125、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN140、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN160、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN200、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN225、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN250、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN315、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN355、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN400、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN450、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN500、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN630、1.6Mpa米钢丝网骨架塑料（聚乙烯）复合管DN50、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN63、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN75、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN90、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN110、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN125、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN140、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN160、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN200、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN225、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN250、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN315、2.0MPa米钢丝网骨架塑料（聚乙烯）复合管DN50、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN63、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN75、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN90、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN110、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN125、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN140、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN160、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN200、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN225、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN250、2.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN50、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN63、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN75、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN90、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN110、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN125、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN140、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN160、3.5Mpa米钢丝网骨架塑料（聚乙烯）复合管DN200、3.5Mpa米。

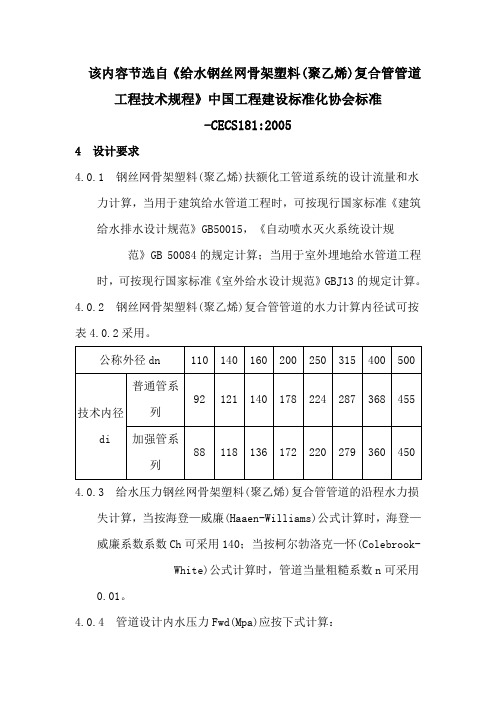

Fwd>0.9(Mpa) (4.0.4 – 1)Fwd= Fwd +0.5Mpa (4.0.4 – 2)式中Fw-管道的内水工作压力(Mpa)。

4.0.5 钢丝网骨架塑料(聚乙烯)复合管管道系统采用的管材、电熔连接式管件，承插连接式管件和法兰连接式管材、管件的公称压力(PN)不得小于管道系统的设计内水压力Fwd(Fwd)，应按本规程(4.0.4)式的规定计算。

4.0.6 建筑给水管道的布置应符合国家标准《建筑给水排水设计规范》GB50015-2003第三章的规定。

室内管道宜明设，当建筑要求必须暗设时，宜将管道设置在管槽、管道井、管窿或吊顶内，暗设的管道应便于检查和检修，且不得影响建筑结构的安全。

4.0.7 室内管道穿越楼板、梁和墙时，管道上不得作用任何建筑结构的荷载。

管道穿越混凝土、砌体等承重构件时，必须设置保护套管，套管内壁与给水管外壁直接的空隙不得小于20mm。

室内管道不得在建筑物内墙基础底面以下穿越，不得穿越建筑物直接的沉降缝。

管道的接头不得埋设在承重墙、梁、板、柱内。

接头与结构构件外壁的净距不得小于管道安装和检修时需要的最小净距。

4.0.8 室外埋地钢丝网骨架塑料(聚乙烯)复合管管道应埋设在地层季节性冰冻线以下，管道管顶的覆土高度不宜超过6m；在车运行道或你农田下时，管顶覆土高度不宜小于1m；在绿化下，不宜小于0.7m。

平行建筑物外墙的管道，当管顶高于墙基底时，管道与墙外皮的净距不宜小于1m，管顶覆土不宜小于0.5m；当管底低于强基底时，管道必须设置在墙基底外边线向下45º分布线范围以外。

管道不得宠建筑物外墙基底以下进入建筑物内。

室内埋地管道管顶与室内地平面的距离不得小于0.3m。

4.0.9 管道穿越铁路、高速公路等路堤时，应设置钢、铸铁、钢筋混凝土等材料制作的保护套管。

不通行的套管内径不得小于穿越管外径加300mm。

套管结构设计应按路堤诸葛部门的规定执行。

穿越河道时，应在管道上设置混凝土环等抗浮的重力设施。

室外消防钢丝网骨架塑料复合PE管施工方案本工程室外消防给水管道采用钢丝网骨架塑料复合管，公称管径有DN200，DN150，DN100，设计PN1.0MPa。

该种管道是以缠绕在管材中的高强度钢丝为增强骨架，其内外层以高强度聚乙烯为基体，并通过热熔胶复合经连续挤出成型的新型环保管材。

这种管道既保留了钢管优良的承压性能，又保留了塑料管良好的卫生性能以及易于敷设、技术可靠、使用寿命长等特点。

它具有耐腐蚀介质范围广，无毒、安全卫生的特点，是理想的环保型给排水、燃气管材。

管道密封性好，采用电热熔连接法，使管材与管件材质熔为一体，确保管接头不泄露。

对地下运动和端载荷的有效抵抗能力强，聚乙烯的应力松弛可有效地通过形变而消耗应力，具备足够的端载荷抵抗能力，安装时一般不必进行费用昂贵的锚定。

水力特性好，由于塑料内管壁光滑不结垢，输送阻力小，输送能力可比传统管道提高30%。

管道柔韧性好，尺寸稳定性和耐冲击性好。

铺设安装方便，埋地安装时，可有效承受由于沉降、滑移、车辆等造成的突发性冲击载荷，不需做混凝土管道基础，使用寿命长，用途广泛。

该管道适用于市政（给水、消防给水、埋地排水、排污等）、建筑的给排水、消防和气体输送，也运用于化工、石油、电力、医药、冶金、矿山等工业领域及农业灌溉。

四、质量要求1、管材及配件的材质、规格、数量应符合设计要求和施工图纸要求；管材及配件的外观应无裂纹、气泡、瘤、凹陷、破损等缺陷，表面应光滑、清洁，无油污、灰尘等杂质，内壁应光滑、无毛刺、无结垢；2、管道的安装应符合设计要求和施工图纸要求，管道应平直、垂直，管道的弯头、三通等配件应安装牢固，连接应紧密，无泄漏现象；3、管道的电热熔连接应符合相关标准规定，连接应牢固、密封，无渗漏现象；4、管道的保温层应符合设计要求和施工图纸要求，保温层应平整、紧密，无空鼓、脱落现象；5、管道的防腐层应符合设计要求和施工图纸要求，防腐层应平整、紧密，无空鼓、脱落现象。

钢丝网骨架塑料(聚乙烯)复合管产品简介：钢丝网骨架塑料（聚乙烯）复合管是以高强度过塑钢丝和热塑性塑料为原材料，以高强度过塑钢丝缠绕形成的一层钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯（HDPE）为基体，并用高性能粘接材料层将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起，成功地解决了钢--HDPE之间无连接因子的问题，使之具有优良的复合效果。

结构优良，管材的增强骨架与内外层塑料互相包容成为一个整体，无内外层塑料与增强体剥离之忧；产品性能：优良的刚柔性能：由于高强度钢丝增强体被包覆在连续热塑性塑料之中，因此这种复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。

具有超过普通纯塑料管的强度、刚性、抗冲击性，类似于钢管的低线膨胀系数和抗蠕变性等特点。

同时拥有PE管的各项优良韧性和可挠性。

良好的耐高压性：钢丝网骨架塑料复合管，采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能，可通过调整钢丝直径，塑料层的厚度等，制造不同压力等级的管材，最高可达5.0Mpa。

抗应力开裂性强：克服了塑料管的快速应力开裂现象，由于钢、塑这两种材料的结构是复合而成的，所以不会发生塑料管难以克服的快速应力。

卓越的耐腐蚀性：HDPE管道可耐多种化学介质的腐蚀，土壤中存在的化学物质不会对管道造成任何降解作用。

聚乙烯是电的绝缘体，因此不会发生腐烂、生锈或电化学腐蚀现象；此外它也不会促进藻类、细菌或真菌生长。

长久的使用寿命：在正常工作温度、压力状况下，PE管道可安全使用50年以上.良好的卫生性能：PE管加工时不添加重金属盐稳定剂，无毒性，无结垢，不滋生细菌，较好地解决了城市饮用水的二次污问题。

优异的抗磨性能：PE管道与钢管的耐磨性对比试验表明，HDPE管道的耐磨性为钢管的4倍。

在泥浆输送领域，同钢管相比，HDPE管道具有更好的耐磨性，这意味着HDPE管道具有更长的使用寿命和更好的经济性。

较大的流通能力：PE管道具有光滑的内表面，其曼宁系数为0.009。

钢丝网骨架聚乙烯塑料复合管简称SRPT钢丝网骨架聚乙烯复合管是以高强度钢丝左右螺旋缠绕成型的网状骨架为增强体，以高密度聚乙烯(HDPE)为基体，并用高性能的HDPE改性粘结树脂将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起的一种新型管材。

因为高强度钢丝增强体被包覆在连续热塑性塑料之中，因此钢丝网骨架聚乙烯复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。

钢丝网骨架聚乙烯复合管，采用了优质的材质和先进的生产工艺，使之具有更高的耐压性能。

同时，该复合管具有优良的柔性，适用于长距离埋地用供水、输气管道系统。

钢丝网骨架聚乙烯复合管采用的管件是聚乙烯电熔管件。

连接时，利用管件内部发热体将管材外层塑料与管件内层塑料熔融，把管材与管件可靠地连接在一起。

钢丝网骨架聚乙烯复合管产品特点钢丝网骨架聚乙烯复合管具有防腐、不结垢、光滑低阻、保温不结蜡、耐磨、质量轻等塑料管的共同特点，而且其独特的结构还造就了如下特点：（1）抗蠕变性能好，持久机械强度高由于塑料在常温及应力作用下会发生蠕变，在较高持久应力作用下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力很低（一般在1.0Mpa以内）。

而钢材的机械强度约是热塑性塑料的10倍左右，且在塑料的使用温度范围内十分稳定不发生蠕变。

将网状钢丝骨架与塑料复合后，钢丝网骨架可有效地约束塑料的蠕变，使塑料本身的持久强度也大大地提高。

因此钢丝网骨架聚乙烯复合管材的许用应力比塑料管材提高了一倍。

（2）耐温性能好塑料管材的强度在其使用温度范围内一般随温度提高而降低，温度每提高10℃其强度约降低10%以上。

由于钢丝网骨架聚乙烯复合管强度约 2/3是由钢丝网状骨架所承担，所以其强度随使用温度的提高而降低的程度低于任何一种纯塑料管。

实验结果表明每提高10℃，钢丝网骨架聚乙烯复合管强度降低在5%以下。

（3）刚性、耐冲击性好、尺寸稳定性好，又有适度柔性，刚柔相济钢的弹性模量通常是高密度聚乙烯弹性模量的200倍左右，由于钢丝网骨架的加强作用使钢丝网骨架聚乙烯复合管的刚性、耐冲击性及尺寸稳定性优于任何一种纯塑料管材。

现如今各种管道建材产品被推广上市，其中一种新型的钢丝网骨架复合管就受到多个行业的认可，而且厂家会提供多种型号，来满足不同企业的需求，那么都有什么规格来一起了解一下吧。

根据cj/t189-2004《钢丝网骨架塑料（聚乙烯）复合管材及管件》标准，给水用管材规格有50、63、75、90、110、140、160、200、225、250、315、355、400、450、500、560、630计十七种，压力有0.8、1.0、1.25、1.6、2.0、2.5、3.5七种。

钢丝网骨架复合管用于给水管材时:
规格型号( mm) : 50、63、75、90、110、140、160、200、225、250、315、355、400、450、500、560、630总计十七种。

公称压力( mpa) : 0.8、1.0、1.25、1.6、2.0、2.5.. 3.5七种。

钢丝网骨架复合管用于燃气用管时:
规格与给水管型号相同也是十七种,，压力有0.4、0.6、0.8、1.0、1.25总计五种。

所以施工单位在购买选择钢丝网骨架复合管时,应根据具体的施工要求以及对于管材的要求来进行正确的选择,适合的规格型号才能使施工效果更好。

p钢丝网架PE管道试压规范一、pe钢丝网骨架管打压标准1、钢丝网骨架塑料复合管试压用水。

严禁进行气压试验。

2、在进行压碎试验之前，除管件外，所有部件都应回填土壤，土壤厚度不得小于半米。

同时，固定好管子，注意管子在破碎过程中被压缩后移动的现象。

3、向管道注水加压时，禁止人员靠近管道和接头，并保持一定的距离进行测试。

4、当管道被压下时，选择压降模式。

它的基本工作原理是在向钢丝网骨架塑料复合管加水时，应在规定压力下保持1小时的稳定压力。

在此期间，管道的内压不应小于0.05兆帕。

然后，根据相关国家的规定，管道的规定压力应为国家压力的1.15倍。

观察管道内压2小时，压力不应降低0.3Mpa。

5、具体压碎试验方法可参考CECS17:2000和GB50268-97标准。

二、pe钢丝网骨架管规格表钢丝网骨架聚乙烯复合管规格参数表公称外径De(mm) 偏差(mm) 普通系列(mm) 加强系列(mm) 长度(mm) 钢丝最小直径最小壁厚壁厚偏差钢丝最小直径最小壁厚壁厚偏差110 0.6 8.50 0.7 10.00 9000 140 0.6 9.00 0.7 10.00 160 0.6 9.50 0.7 11.00 200 0.6 10.50 0.7 13.00 250 0.7 12.50 0.8 14.00 315 0.713.50 0.8 17.00 400 0.7 15.50 0.8 19.00 500 0.8 22.00 1.0 24.00三、pe钢丝网骨架管价格pe钢丝网骨架管价格早50到230元之间。

pe钢丝网骨架管是用高强度过塑钢丝网骨架和热塑性塑料聚乙烯为原材料，钢丝缠绕网作为聚乙烯塑料管的骨架增强体，以高密度聚乙烯(HDPE)为基体，采用高性能的HDPE改性粘结树脂将钢丝骨架与内、外层高密度聚乙烯紧密地连接在一起，使之具有优良的复合效果。

因为有了高强度钢丝增强体被包覆在连续热塑性塑料之中，因此这种复合管克服了钢管和塑料管各自的缺点，而又保持了钢管和塑料管各自的优点。
