proe空间曲线画法

proe曲线方程式详解Proe是一种计算机辅助设计软件，可以帮助工程师设计和分析机械结构。

其中一个重要的功能就是创建和绘制曲线方程式。

本文将详细解释Proe曲线方程式的使用方法和应用场景。

1. Proe曲线方程式的定义和作用Proe曲线方程式是指通过数学表达式定义的曲线。

在Proe软件中，可以通过输入数学表达式的形式来表示曲线的形状和特征。

使用Proe曲线方程式可以方便地绘制各种复杂的曲线，如抛物线、椭圆曲线等，并对其进行调整和修改。

2. Proe曲线方程式的创建方法在Proe软件中，创建曲线方程式可以通过以下几个步骤进行：- 打开Proe软件并创建一个新的绘图文件。

- 在绘图界面选择“曲线”工具，并点击“创建曲线方程式”选项。

- 在弹出的对话框中输入数学表达式，如y=x^2，其中^表示乘方运算，即x的平方。

- 点击“确定”按钮，系统将根据输入的表达式生成相应的曲线。

3. Proe曲线方程式的应用场景Proe曲线方程式可以广泛应用于工程设计和分析领域，以下是一些常见的应用场景：- 产品设计：通过使用曲线方程式，工程师可以绘制出各种复杂形状的产品曲线，如汽车车身曲线、航空器曲线等，在产品设计过程中起到重要作用。

- 零件制造：曲线方程式在零件制造过程中也有很大的作用，工程师可以利用曲线方程式生成和调整零件的曲线轮廓，确保其符合设计要求。

- 动画效果：Proe曲线方程式还可以用于创建动画效果。

通过修改曲线方程式中的参数，可以产生各种不同的动画效果，如运动轨迹、形变动画等。

4. Proe曲线方程式的优势相比于传统的绘图方法，Proe曲线方程式具有以下几个优势：- 精确性：使用数学表达式定义曲线可以确保绘制的曲线形状精确无误，减少了绘图误差。

- 灵活性：通过修改数学表达式中的参数，可以快速调整曲线的形状和特征，提高了设计的灵活性。

- 高效性：Proe软件中的曲线方程式功能可以快速生成复杂的曲线，节省了绘图时间和人力成本。

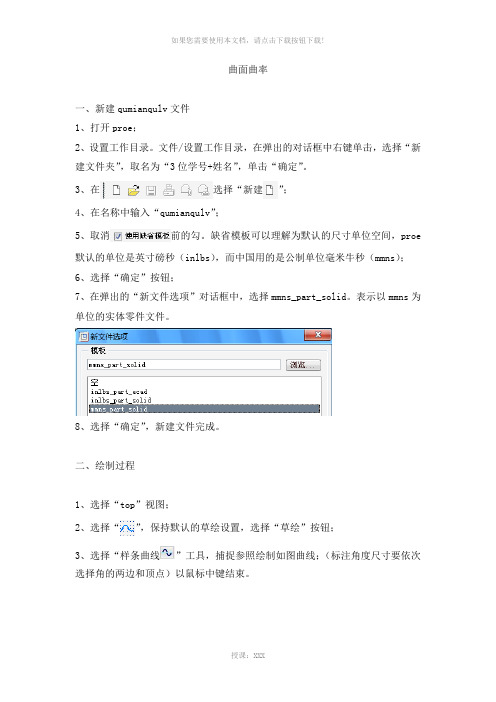

曲面曲率一、新建qumianqulv文件1、打开proe；2、设置工作目录。

文件/设置工作目录，在弹出的对话框中右键单击，选择“新建文件夹”，取名为“3位学号+姓名”，单击“确定”。

3、在选择“新建”；4、在名称中输入“qumianqulv”；5、取消前的勾。

缺省模板可以理解为默认的尺寸单位空间，proe 默认的单位是英寸磅秒（inlbs），而中国用的是公制单位毫米牛秒（mmns）；6、选择“确定”按钮；7、在弹出的“新文件选项”对话框中，选择mmns_part_solid。

表示以mmns为单位的实体零件文件。

8、选择“确定”，新建文件完成。

二、绘制过程1、选择“top”视图；2、选择“”，保持默认的草绘设置，选择“草绘”按钮；3、选择“样条曲线”工具，捕捉参照绘制如图曲线；（标注角度尺寸要依次选择角的两边和顶点）以鼠标中键结束。

4、修改尺寸。

此时所有尺寸为灰色，表示是“弱尺寸”。

双击长度尺寸，修改为25。

双击高度尺寸，修改为70。

曲线的两端均为90度。

修改后，尺寸颜色变为亮色，表示是强尺寸。

5、在“菜单栏”选择“插入”，选择“扫描”-“曲面”，在下拉“菜单管理器”中选择“选取轨迹”按鼠标中建选择默认设置。

6、进入截面绘制阶段，选择工具栏命令绘制如图直线，并将角度修改为88度，高度修改为87、选择工具栏结束截面绘制，按鼠标中键确定。

8、选择工具栏“基准平面”工具，选择top平面，输入平移距离为12，选择确定9、选择工具栏工具，选择DTM1平面，进入草绘绘制，选择命令，绘制如图曲线，尺寸修改方法同上。

10、选择“草绘2”，在菜单栏选择“编辑”，选择“填充”命令。

11，选择工具栏工具，点击工具栏按钮，选择front面，继续选择工具选择平面按钮，按shift键捕捉两个已知面的端点，绘制如图所示平面曲线，点结束。

11、双击所绘曲线，进去编辑命令，左键点击曲线端点，然后长按右键点击黄色线段，在下拉菜单中选择“曲面曲率”，在曲线的另一端点进行同样操作，得到如图所示曲线12，用同样方法绘制如图所示曲线，选择命令，点击front面，在点出窗口中输入36,用同样方法在DTM2上建立曲线，如图所示。

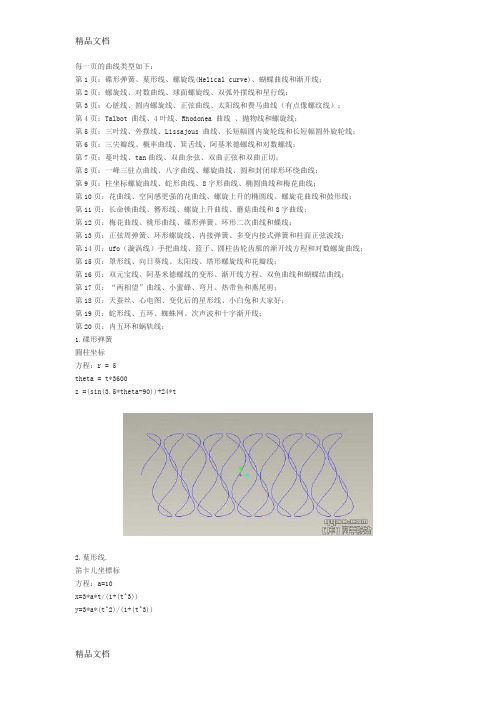

每一页的曲线类型如下：第1页：碟形弹簧、葉形线、螺旋线(Helical curve)、蝴蝶曲线和渐开线；第2页：螺旋线、对数曲线、球面螺旋线、双弧外摆线和星行线；第3页：心脏线、圆内螺旋线、正弦曲线、太阳线和费马曲线（有点像螺纹线）；第4页：Talbot 曲线、4叶线、Rhodonea 曲线、抛物线和螺旋线；第5页：三叶线、外摆线、Lissajous 曲线、长短幅圆内旋轮线和长短幅圆外旋轮线；第6页：三尖瓣线、概率曲线、箕舌线、阿基米德螺线和对数螺线；第7页：蔓叶线、tan曲线、双曲余弦、双曲正弦和双曲正切；第8页：一峰三驻点曲线、八字曲线、螺旋曲线、圆和封闭球形环绕曲线；第9页：柱坐标螺旋曲线、蛇形曲线、8字形曲线、椭圆曲线和梅花曲线；第10页：花曲线、空间感更强的花曲线、螺旋上升的椭圆线、螺旋花曲线和鼓形线；第11页：长命锁曲线、簪形线、螺旋上升曲线、蘑菇曲线和8字曲线；第12页：梅花曲线、桃形曲线、碟形弹簧、环形二次曲线和蝶线；第13页：正弦周弹簧、环形螺旋线、内接弹簧、多变内接式弹簧和柱面正弦波线；第14页：ufo（漩涡线）手把曲线、篮子、圆柱齿轮齿廓的渐开线方程和对数螺旋曲线；第15页：罩形线、向日葵线、太阳线、塔形螺旋线和花瓣线；第16页：双元宝线、阿基米德螺线的变形、渐开线方程、双鱼曲线和蝴蝶结曲线；第17页：“两相望”曲线、小蜜蜂、弯月、热带鱼和燕尾剪；第18页：天蚕丝、心电图、变化后的星形线、小白兔和大家好；第19页：蛇形线、五环、蜘蛛网、次声波和十字渐开线；第20页：内五环和蜗轨线；1.碟形弹簧圓柱坐标方程：r = 5theta = t*3600z =(sin(3.5*theta-90))+24*t2.葉形线.笛卡儿坐標标方程：a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))3.螺旋线(Helical curve) 圆柱坐标（cylindrical）方程： r=ttheta=10+t*(20*360)z=t*34.蝴蝶曲线球坐标方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 85.渐开线采用笛卡尔坐标系方程：r=1ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=06.螺旋线.笛卡儿坐标方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360))z = 10*t7.对数曲线笛卡尔坐标系方程：z=0x = 10*ty = log(10*t+0.0001)8.球面螺旋线采用球坐标系方程：rho=4theta=t*180phi=t*360*209.双弧外摆线卡迪尔坐标方程： l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360)10.星行线卡迪尔坐标方程：a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^311.心脏线圓柱坐标方程：a=10r=a*(1+cos(theta)) theta=t*36012.圆内螺旋线采用柱座标系方程：theta=t*360r=10+10*sin(6*theta) z=2*sin(6*theta)13.正弦曲线笛卡尔坐标系方程：x=50*ty=10*sin(t*360)z=014.太阳线（这本来是做别的曲线的，结果做错了，就变成这样了）15.费马曲线（有点像螺纹线）数学方程：r＊r = a*a*theta圓柱坐标方程1: theta=360*t*5a=4r=a*sqrt(theta*180/pi)方程2: theta=360*t*5a=4r=-a*sqrt(theta*180/pi)由于Pro/e只能做连续的曲线，所以只能分两次做16.Talbot 曲线卡笛尔坐标方程：theta=t*360a=1.1b=0.666c=sin(theta)f=1x = (a*a+f*f*c*c)*cos(theta)/ay = (a*a-2*f+f*f*c*c)*sin(theta)/b17.4叶线（一个方程做的，没有复制）18.Rhodonea 曲线采用笛卡尔坐标系方程：theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)*theta)19. 抛物线笛卡儿坐标方程：x =(4 * t)y =(3 * t) + (5 * t ^2) z =020.螺旋线圓柱坐标方程：r = 5theta = t*1800z =(cos(theta-90))+24*t21.三叶线圆柱坐标方程：a=1theta=t*380b=sin(theta)r=a*cos(theta)*(4*b*b-1)22.外摆线迪卡尔坐标方程：theta=t*720*5b=8a=5x=(a+b)*cos(theta)-b*cos((a/b+1)*theta) y=(a+b)*sin(theta)-b*sin((a/b+1)*theta) z=023. Lissajous 曲线theta=t*360a=1b=1c=100n=3x=a*sin(n*theta+c)y=b*sin(theta)24.长短幅圆内旋轮线卡笛尔坐标方程：a=5b=7c=2.2theta=360*t*10x=(a-b)*cos(theta)+c*cos((a/b-1)*theta) y=(a-b)*sin(theta)-c*sin((a/b-1)*theta)25.长短幅圆外旋轮线卡笛尔坐标方程：theta=t*360*10a=5b=3c=5x=(a+b)*cos(theta)-c*cos((a/b+1)*theta)y=(a+b)*sin(theta)-c*sin((a/b+1)*theta)26. 三尖瓣线a=10x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360))27.概率曲线！方程：笛卡儿坐标x = t*10-5y = exp(0-x^2)28.箕舌线笛卡儿坐标系a = 1x = -5 + t*10y = 8*a^3/(x^2+4*a^2)29.阿基米德螺线柱坐标a=100theta = t*400r = a*theta30.对数螺线柱坐标theta = t*360*2.2 a = 0.005r = exp(a*theta)31.蔓叶线笛卡儿坐标系a=10y=t*100-50solvex^3 = y^2*(2*a-x) for x32.tan曲线笛卡儿坐标系x = t*8.5 -4.25y = tan(x*20)33.双曲余弦x = 6*t-3y = (exp(x)+exp(0-x))/234.双曲正弦x = 6*t-3y = (exp(x)-exp(0-x))/235.双曲正切x = 6*t-3y = (exp(x)-exp(0-x))/(exp(x)+exp(0-x))36.一峰三驻点曲线x = 3*t-1.5y=(x^2-1)^3+137.八字曲线x = 2 * cos ( t *(2*180)) y = 2 * sin ( t *(5*360)) z = 038.螺旋曲线r=t*(10*180)+1theta=10+t*(20*180)z=t39.圆x = cos ( t *(5*180))y = sin ( t *(5*180)) z = 040.封闭球形环绕曲线rho=2theta=360*tphi=t*360*1041.柱坐标螺旋曲线x = 100*t * cos ( t *(5*180)) y = 100*t * sin ( t *(5*180)) z = 042.蛇形曲线x = 2 * cos ( (t+1) *(2*180)) y = 2 * sin ( t *(5*360))z = t*(t+1)43.8字形曲线柱坐标theta = t*360r=10+(8*sin(theta))^244.椭圆曲线笛卡尔坐标系a = 10b = 20theta = t*360x = a*cos(theta)y = b*sin(theta)45.梅花曲线柱坐标theta = t*360r=10+(3*sin(theta*2.5))^246.另一个花曲线theta = t*360r=10-(3*sin(theta*3))^2 z=4*sin(theta*3)^247.改一下就成为空间感更强的花曲线了;) theta = t*360r=10-(3*sin(theta*3))^2z=(r*sin(theta*3))^248.螺旋上升的椭圆线a = 10b = 20theta = t*360*3x = a*cos(theta)y = b*sin(theta)z=t*1249.甚至这种螺旋花曲线theta = t*360*4r=10+(3*sin(theta*2.5))^2z = t*1650 鼓形线笛卡尔方程r=5+3.3*sin(t*180)+t theta=t*360*10z=t*1051 长命锁曲线笛卡尔方程：a=1*t*359.5b=q2*t*360c=q3*t*360rr1=w1rr2=w2rr3=w3x=rr1*cos(a)+rr2*cos(b)+rr3*cos(c) y=rr1*sin(a)+rr2*sin(b)+rr3*sin(c)52 簪形线球坐标方程：rho=200*ttheta=900*tphi=t*90*1053.螺旋上升曲线r=t^10theta=t^3*360*6*3+t^3*360*3*3z=t^3*(t+1)54.蘑菇曲线rho=t^3+t*(t+1) theta=t*360phi=t^2*360*20*2055. 8字曲线a=1b=1x=3*b*cos(t*360)+a*cos(3*t*360) Y=b*sin(t*360)+a*sin(3*t*360)56.梅花曲线theta=t*360r=100+50*cos(5*theta) z=2*cos(5*theta)57.桃形曲线rho=t^3+t*(t+1)theta=t*360phi=t^2*360*10*1058.名稱:碟形弹簧建立環境:pro/e圓柱坐r = 5theta = t*3600z =(sin(3.5*theta-90))+2459.环形二次曲线笛卡儿方程：x=50*cos(t*360)y=50*sin(t*360)z=10*cos(t*360*8)60 蝶线球坐标：rho=4*sin(t*360)+6*cos(t*360^2) theta=t*360phi=log(1+t*360)*t*36061.正弦周弹簧笛卡尔：ang1=t*360ang2=t*360*20x=ang1*2*pi/360y=sin(ang1)*5+cos(ang2)z=sin(ang2)62.环形螺旋线x=（50+10*sin(t*360*15))*cos(t*360) y=(50+10*sin(t*360*15))*sin(t*360) z=10*cos(t*360*5)63.内接弹簧x=2*cos(t*360*10)+cos(t*180*10) y=2*sin(t*360*10)+sin(t*180*10) z=t*664.多变内接式弹簧x=3*cos(t*360*8)-1.5*cos(t*480*8) y=3*sin(t*360*8)-1.5*sin(t*480*8) z=t*865.柱面正弦波线柱坐标：方程r=30theta=t*360z=5*sin(5*theta-90)66. ufo （漩涡线）球坐标：rho=t*20^2theta=t*log(30)*60 phi=t*720067. 手把曲线thta0=t*360thta1=t*360*6r0=400r1=40r=r0+r1*cos(thta1)x=r*cos(thta0)y=r1*sin(thta1)z=068.篮子圆柱坐标r=5+0.3*sin(t*180)+ttheta=t*360*30z=t*569. 圆柱齿轮齿廓的渐开线方程：afa=60*tx=10*cos(afa)+pi*10*afa/180*sin(afa)x=10*sin(afa)-pi*10*afa/180*cos(afa)z=0注：afa为压力角，取值范围是0到60，10为基圆半径。

步骤:
一.从文件得到的基准曲线
新建一个零件文件,如下图:
按确定(根据个人需求来改变名称).单击插入基准曲线,得到:
选择”自文件”,”完成”,得到:
点击下图的坐标: 得到:
打开line.ibl文件,得到:
此时点击旋转,得到:
若要生成曲面,则选择,单击”位置”,定义FRONT平面作为草绘平面,接受系统默认的
视图方向和视图参照,单击,如图:
中的红线为旋转轴.单击”使用边”工具按钮,选择”环”选项,选取曲线,点击”继续当前操作”按钮
,完成截面绘制,退出草绘界面.得到:
此时单击得到:
若是要实体的,则在开始时应选择,但在单击”使用边”工具按钮,选择”单一”选项,并选取曲线,如下图:
可见曲线的两个孔,由于此特征的截面必须闭合。

所以必须单击,如下图:
点击”继续当前操作”按钮,完成截面绘制,退出草绘界面.得到:
二.根据方程建立曲线
具体操作步骤如下：
(1) 新建一个零件文件，输入名称为“shili.prt”，取消“使用默认模板”，使用mmns_part_solid 模板，单击“确定”按钮，进入零件设计界面。

(2) 单击“基准曲线”工具按钮，在“曲线选项”菜单中执行“从方程”|“完成”命令，选取系统坐标系，设置坐标系类型为“圆柱”，在记事本中输入下列方程式：
a=1
r=a*theta
theta=t*360
如图2.101 所示。

然后在对话框中执行“文件”|“保存”命令，单击按钮，退出对话框。

常用参数曲线空间螺旋曲线建立环境：圆柱坐标（cylindrical）r=4+sin(t*360*3)theta=t*360*60z=40*t正弦曲线建立环境：笛卡尔坐标x=50*ty=10*ain(t*360)z=0螺旋线（Helical curve）建立环境：圆柱坐标r=ttheta=10+t*(20*360)z=t*3蝶形曲线建立环境：球坐标tho=8*ttheta=360*t*4phi=-360*t*8Rhodonea曲线建立环境：笛卡尔坐标theta=t*360*4x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-10)*theta)圆内螺旋线建立环境：柱坐标theta=t*360r=10+10*sin(6*theta)z=2*sin(6*theta)渐开线的方程建立环境：笛卡尔坐标r=2ang=360*ts=2*pi*r*tx0=s*cos(ang)y0=s*sin(ang)x=x0+s*sin(ang)y=y0-s*cos(ang)z=0对数线建立环境：笛卡尔坐标z=0x=10*ty=log(10*t+0.0001)球面螺旋线建立环境：球坐标rho=4theta=t*180phi=t*360*20双弧外摆线建立环境：笛卡尔坐标l=2.5b=2.5x=3*b*cos(t*360)+l*cos(3*t*360) y=3*b*sin(t*360)+l*sin(3*t*360)星行线建立环境：笛卡尔坐标a=5x=a*(cos(t*360))^3y=a*(sin(t*360))^3心形线建立环境：圆柱坐标a=10r=a*(1+cos(theta))theta=t*360叶形线建立环境：笛卡尔坐标a=10x=3*a*t/(1+(t^3))y=3*a*(t^2)/(1+(t^3))抛物线建立环境：笛卡尔坐标y=(3*t)+(5*t^2)z=0碟形弹簧建立环境：圆柱坐标r=5theta=t*3600z=(ain(3.5*theta-90))+24钻头导程曲线建立环境：笛卡尔坐标r=4theta=2*t*360z=100*t波纹曲线建立环境：圆柱坐标r=100 圆直径theta=t*360 T是变量，值从0～1，T*360表示角度变化范围是0～360度z=9*ain(10*t*360) 9是表示正弦函数振幅，10是表示正弦函数在一周中只有10次变化。

曲面曲率一、新建qumianqulv文件1、打开proe；2、设置工作目录。

文件/设置工作目录，在弹出的对话框中右键单击，选择“新建文件夹”，取名为“3位学号+姓名”，单击“确定”。

3、在选择“新建”；4、在名称中输入“qumianqulv”；5、取消前的勾。

缺省模板可以理解为默认的尺寸单位空间，proe 默认的单位是英寸磅秒（inlbs），而中国用的是公制单位毫米牛秒（mmns）；6、选择“确定”按钮；7、在弹出的“新文件选项”对话框中，选择mmns_part_solid。

表示以mmns为单位的实体零件文件。

8、选择“确定”，新建文件完成。

二、绘制过程1、选择“top”视图；2、选择“”，保持默认的草绘设置，选择“草绘”按钮；3、选择“样条曲线”工具，捕捉参照绘制如图曲线；（标注角度尺寸要依次选择角的两边和顶点）以鼠标中键结束。

4、修改尺寸。

此时所有尺寸为灰色，表示是“弱尺寸”。

双击长度尺寸，修改为25。

双击高度尺寸，修改为70。

曲线的两端均为90度。

修改后，尺寸颜色变为亮色，表示是强尺寸。

5、在“菜单栏”选择“插入”，选择“扫描”-“曲面”，在下拉“菜单管理器”中选择“选取轨迹”按鼠标中建选择默认设置。

6、进入截面绘制阶段，选择工具栏命令绘制如图直线，并将角度修改为88度，高度修改为87、选择工具栏结束截面绘制，按鼠标中键确定。

8、选择工具栏“基准平面”工具，选择top平面，输入平移距离为12，选择确定9、选择工具栏工具，选择DTM1平面，进入草绘绘制，选择命令，绘制如图曲线，尺寸修改方法同上。

10、选择“草绘2”，在菜单栏选择“编辑”，选择“填充”命令。

11，选择工具栏工具，点击工具栏按钮，选择front面，继续选择工具选择平面按钮，按shift键捕捉两个已知面的端点，绘制如图所示平面曲线，点结束。

11、双击所绘曲线，进去编辑命令，左键点击曲线端点，然后长按右键点击黄色线段，在下拉菜单中选择“曲面曲率”，在曲线的另一端点进行同样操作，得到如图所示曲线12，用同样方法绘制如图所示曲线，选择命令，点击front面，在点出窗口中输入36,用同样方法在DTM2上建立曲线，如图所示。

PRO/E曲面设计：1，创建混合曲面时：若曲线过长，可以利用细节选项——选项——长度调整——调整一端长度2，利用延伸：反向延伸可以起到剪切的作用3，样条曲线端点位置需要辅助中心线控制，与基准成一定角度，然后中心线约束为与端点相切4，描线时为了更好的参照ID曲线，可以先抓取，然后删掉，即可参照ID曲线轨迹描线（更能符合ID曲线）5，调节样条曲线或者圆锥曲线还是不能延伸，可以将曲线末端删除，添加一条光滑的圆锥曲线即可圆弧半径可以延长圆弧标注工具——选项——选项里输入allow_anatomic_features 把值改为yes ，则可显示唇等高级特征。

新建基准曲面：偏移：一般以正方向为偏移方向巧妙使用：倒角：O1*O2,利用悬殊的差值，创建好的导入角！例如：0.3*11倒圆角：可以利用圆锥圆角，创建更好的过渡曲面。

倒角加料：在相交的底角，通过倒角可以加料。

同理，倒圆角一样。

1.PRO/E拉伸出现碎面，其他操作无问题：可能是显示问题，只需要提高显示精度即可。

2.SPL：样条曲线过渡区域的长都为厚度的3倍以上3.塑胶件的内部和外部需要避免产生尖角：1.尖角阻碍塑胶熔料的流动，易产生外观缺陷；尖角处易产生应力集中，降低零件强度，使得零件在承受载荷时失效。

因此，在塑胶件的尖角处应当添加圆角，使得零件光滑过渡。

修改作图步骤：1.当回去以前特征失败时，（多次尝试亦无效）！回到最先失败特征处，再对其逐一进行修改即可。

2.为拉伸等特征创建的基准平面，可以将其拉至拉伸特征即可（选择基准平面，直接拖至拉伸特征内）3.修改特征，直接拉至错误特征下，逐步修改每步特征。

4.作图过程中，最好参照基准平面绘图，在基准平面上绘制图形，而且每个基准平面尽量是参照同一个基准平面绘制出来的。

（这样，父子关系比较明确，不会出现混乱错误的现象）火山口绘制：利用复制黏贴曲面（一般在未画柱子前）—偏移曲面—拉伸曲面—合并（偏移曲面和拉伸曲面）——实体化切除——倒角即可倒角不成功：利用投影—曲面混合——实体化切除边界混合出现两条线混乱：利用曲线的细节反向等操作使起点位置一致倒角的用处举例:1、使锋锐的边角倒钝，不易伤人。

PROE绘图方法第一篇：PROE绘图方法平行混合抽壳拉伸阵列扫描镜像可变剖面扫描平行混合：混合——选取两个平面——完成——画出一个图形——草绘，特征工具，切换剖面——在画出一个图形——选取勾——再选勾——预览，确定扫描：插入——扫描，伸出项——选择一个平面——完成——选择“样条”命令，画出轨迹——点击完成——然后画圆，这时要选择最好的点，选那个点时，光标会在直线上某个点上定住并与之重合，而不是没有定住，要仔细的找，不然必错！——画出圆形，点击完成，就ok了！阵列：这个命令选用时一定要先选择一个平面，再去点击阵列命令。

然后要选取轴，注意，选轴时，平面要绕哪条轴线作空间360度转动，就选哪条轴线。

CAD操作试题第一题就是一个例子。

如果一次阵列不能将全部图形完全阵列出来，可以将图形分成几部分来进行阵列，这点非常重要！！否则很容易陷入死胡同！！###当你不能确定出圆的直径时，此时你可能没有把圆心确定在两条直线的交点上！即圆心随意的摆在一个面上，此时需要用两条直线确定出交点，即圆心！圆角：先点圆角命令，再点击线或者面，最后点击完成螺纹：插入——修饰——螺纹——选择面——再详细选择——完成（完成前最好预览）###采用拉伸命令时，如果拉伸有问题，出现无法拉伸成形的现象，那就找到箭头，沿箭头方向有个正方形的小黑框（那个小黑框是你拉伸图形长度时必须点的标志，不点那个小黑框就不能正常拉伸），然后，把小黑框双击两下！！注意，这是本次提醒中最核心的部分，一定要双击小黑框，这样才能沿所需方向完成正常拉伸！！###采取镜像命令时，先选取要被镜像的平面，再点击镜像命令，然后再点击中心平面（即被镜像的平面在这个平面下呈对称，往往这个中心平面需要通过平移才能完成！），最后点击确定！###寻找目标平面时，一定要找准方向，尤其是那个小黑框，那个箭头，不然会让你卡在那里！###倒角圆角时，应先选取边，再使用这些命令###采用圆形命令时，可以再几何上把直角变成圆角可变剖面扫描，先根据图形画出轨迹曲线，涉及到2种方法，一种是直接在TOP、RIGHT、FRONT三个平面的2个平面上画出轨迹曲线，另一种则是利用模型基准来画。

绘图步骤：（1）选择菜单“文件”/“新建”命令,打开“新建”对话框。

（2）在新建对话框中，类型选择零件，子类型选择实体，取消“使用默认模板”勾选，将单位设置成毫米,单击“确定”进入。

（3）选择“草绘”，将“FRONT”面设为作图平面，单击“草绘”进入草绘界面。

（4）单击工具栏的矩形窗口，创建一个矩形，长和宽分别设置为110和51，点击对勾。

（5）选择工具栏中的“拉伸”工具，将深度设置为15，点击对勾。

（6）选择“草绘”，将拉伸的长方体的上表面作为草绘平面，点击线“线”工具创建一个长和宽分别为50和38的矩形，点击“拉伸”工具，将深度设置为1.5，点击“去除材料”，然后点击对勾。

（7）点击“倒圆角”命令，选择物体的四个角，数值设置为5.00，对其进行倒角。

（8）选择物体的上表面作为草绘平面，对照手机做出边缘曲线，然后点击对勾完成。

（9）选择“插入”、“扫描”“切口”命令，点击“选取轨迹”，选择“选取”命令，选取（8）描绘的轨迹，点击“完成”，再选择“自由端点”、“完成”命令，选择“矩形”工具，描绘扫描切口，将切口的宽度和和深度分别设置为0.2和1.5，点击对勾，选择“正向”，单击“确定”完成。

（10）选择手机的上表面作为草绘平面，对照手机在切口的边缘绘制边缘曲线，然后点击对勾完成。

（11）点击“拉伸”工具，将深度设置为2，点击去除材料，选择完成。

（12）点击“平面”工具，建立基准面，向上偏移TOP面11毫米，然后进入草绘环境，绘制手机外围的边缘曲线。

（13）选择“插入”、“扫描”“切口”命令，点击“选取轨迹”，选择“选取”命令，选取（12）描绘的轨迹，点击“完成”，再选择“自由端点”、“完成”命令，选择“矩形”工具，描绘扫描切口，将切口的宽度和和深度分别设置为0.2和1.5，点击对勾，选择“正向”，单击“确定”完成。

（14）单击“倒角”命令，选择手机模型上表面的边缘，将倒角数值设置为2，然后点击对勾完成。
