proe培训幻灯片(基础设计)

  • 格式：pptx
  • 大小：1.13 MB
  • 文档页数：40

下载文档原格式

  / 40

合集下载

《proe初级培训资料》PPT课件

《proe初级培训资料》PPT课件

56
草绘命令操作：
草绘
2021/6/10
57
草绘命令操作：
草绘
2021/6/10
58
草绘
草绘命令操作： 1、删除段（动态编辑） 点击工具按钮 按住鼠标左键，扫过将要修建 的图元，或者单击单个图元。
2021/6/10
59
草绘命令操作： 2、拐角剪裁 点击工具按钮
草绘 ，分别点击要保存的部分。
2021/6/10
2021/6/10
12
Pro/E软件
Pro/E在机械设计中的应用： 2、机构及运动仿真
2021/6/10
13
Pro/E软件
Pro/E在机械设计中的应用： 3、有限元分析
2021/6/10
14
Pro/E软件
Pro/E在机械设计中的应用： 4、加工及制造
2021/6/10
15
Pro/E软件
Pro/E软件的安装： 1、开始 运行 cmd ipconfig/all
2021的/6/10CAD文档名称。
29
2021/6/10
Pro/E工作环境
草绘：扩展名为.sec 零件：扩展名为.prt 组件：扩展名为.asm 制造：扩展名为.mfg 绘图：扩展名为.drw 格式：扩展名为.frm 报告：扩展名为.rep 图表：扩展名为.dgm 布局：扩展名为.lay 标记：扩展名为.mrk 30
2021/6/10
36
Pro/E工作环境
删除：
使用该命令可删除当前模型的所有版本文件，或者删除当前模型的所有旧版 本，只保留最新版本。单击《所有版本》选项，弹出如图2的信息提示框，单 击《是》按钮，则删除当前模型的所有版本；单击《旧版本》，系统显示如 图3的信息提示框，单击按钮 ， 或回车键，则删除当前所有旧版本，保留 最新的版本。

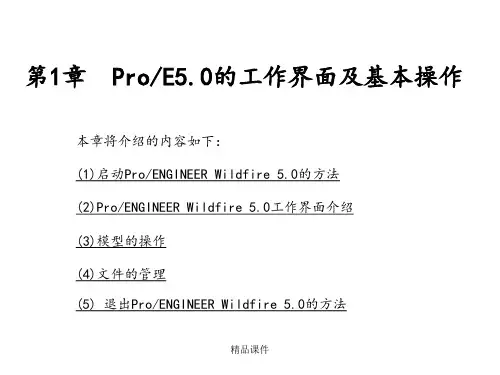

ProE全套教程ppt课件

ProE全套教程ppt课件
精品课件
1.2.1 标题栏
标题栏位于主界面的顶部，用于显示当前正在运行的Pro/ENGINEER Wildfire 5.0应用程序名称和打开的文件名等信息。
1.2.2 菜单栏
菜单栏位于标题栏的下方默认共有10个菜单项，包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单，下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块，菜单栏的内容会有所不同。
精品课件
操作步骤如下：
第1步，调用“新建”命令，弹出如图1-14所示“新建”对话框。 第2步，在“类型”选项组中，选择相关的功能模块单选按钮，默认为“零件”
模块，子类型模块为“实体”。 第3步，在“名称“文本框中输入文件名。 第4步，取消选中“使用缺省模板”复选框。单击“确定“按钮，弹出如图1-15
1.2.3 工具栏
工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮，即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏，位于绘图区右侧的为特征工具栏。
精品课件
1.2.4 导航栏 导航栏位于绘图区的左侧，在导航栏顶部依次排列着“模型树”、“文件夹 浏览器”、“收藏夹”和“连接”四个选项卡。例如单击“模型树”选项卡可以 切换到如图1-2所示面板。模型树以树状结构按创建的顺序显示当前活动模型所 包含的特征或零件，可以利用模型树选择要编辑、排序或重定义的特征。单击导 航栏右侧的符号“>”，显示导航栏，单击导航栏右侧的符号“<”，则隐藏导航 栏。
精品课件
图1-6 “线框”显示方式
图1-7 “隐藏线”显示方式

proe培训幻灯片(基础设计)

proe培训幻灯片(基础设计)
Insert protrusion(cut) sweep 绘制轨迹线 (sketch traj)或选择已存在的轨迹线(select traj) 绘制截面 视轨迹线与截面形式决定free ends(merge ends)或add inn fcs(no inn fcs) 预览绘制结果 完成
在创建扫描特征时须注意以下几点： 截面不可互相交错。 截面上的弧或样条半径不可太小，否则截面经过该弧时会与自身相交。
在创建旋转特征中须注意以下几点： 欲建立实体(solid)旋转特征，须绘制一封闭截面。 截面须完全位于旋转轴的某一侧，不可与旋转轴相交。 若同时建立了数条中心线，系统会将第一条中心线当做旋转轴。
练习旋转特征的范例
旋转练习一 旋转练习二
基本特征（扫描）的建立
扫描 绘制扫描特征的简易流程：
扩展名 *.sec.* *.prt.* *.asm.*
工程图(drawing)
模板报（format)
*.drw.*
*.frm.*
系统环境简介
Pro/ENGINEER 2001界面由以下几 个部分组成：
一、菜单栏 二、工具栏 三、信息窗口 四、在线帮助 五、菜单管理器 六、模型树
草绘模块的介绍
草绘编辑工具栏中的按钮如右图所示。其中 选取模式的切换 创建几何直线（line)和中心线(centerline) 快速创建矩形(rectangle) 绘制圆(circle)、同心圆(concentric)、椭圆(ellipse) 左边三个按钮为以三种不同方式绘制圆弧(arc) 最右边的按钮可用来创建圆锥曲线 左侧按钮可倒圆角，右侧按钮可创建椭圆形圆角 绘制样条线 左侧按钮可创建相对坐标系，又侧按钮可创建草绘点 左侧按钮可使用物体的边界，右侧按钮可选取物体边界并给 予一定偏移量 手动标注截面的尺寸 更改尺寸或文字的内容 定义或改变截面中各线段的约束条件 绘制文本 可修剪和截断线条 由左至右依次为镜射、象素缩放与旋转、拷贝象素 左侧按钮可完成截面的绘制，右侧按钮可放弃截面的绘制

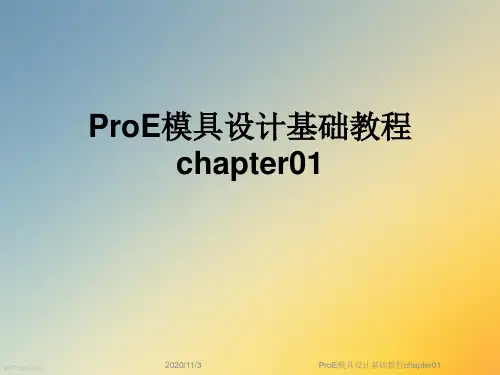

ProE模具设计基础教程chapter01

ProE模具设计基础教程chapter01
ProE模具设计基础教程 chapter01
PPT文档演模板
2020/11/3
ProE模具设计基础教程chapter01
模具设计基础的主要内容
•当塑件有侧孔或侧凹时，模具必须设有侧向分型与抽芯机 构，在塑件被推出之前，必须先抽出侧型芯，除使用气动或 液压抽芯外，一般都用开模动作带动抽芯机构动作，并通过 传动件实现传动方向的变换，从而完成机动抽芯。塑件带有 侧孔是常见现象，因此本章以专题形式讨论侧抽芯模具在 Pro/E中的创建方法。
PPT文档演模板
ProE模具设计基础教程chapter01
1.3 注塑模具设计导论
1.3.3 注塑模具标准件
➢ 模架
PPT文档演模板
ProE模具设计基础教程chapter01
1.3 注塑模具设计导论
1.3.3 注塑模具标准件
➢ 其他标准件
PPT文档演模板
ProE模具设计基础教程chapter01
PPT文档演模板
ProE模具设计基础教程chapter01
1.3 注塑模具设计导论
1.3.2 注塑模具典型结构
➢ 带活动镶件的注塑模具
PPT文档演模板
ProE模具设计基础教程chapter01
1.3 注塑模具设计导论
1.3.3 注塑模具标准件
•在不同类型、不同规格的各种模具中，有相当多的零部件 是相同的，将这些零件加以标准化，并按尺寸不同加以系列 化，则设计者毋须重复设计，就可以直接从有关标准中选用， 这样可以可以缩短设计与生产周期，减低产品的成本，提高 产品的质量。目前模具上的大部分零部件都有专门厂家生产 的标准件，用户可以按模具标准件的标记，向标准件工厂订 购
ProE模具设计基础教程chapter01

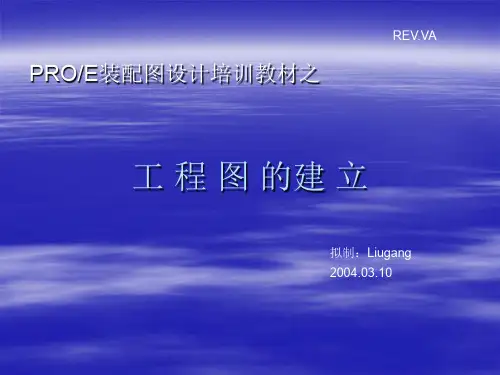

PROE装配图设计培训教材.ppt

PROE装配图设计培训教材.ppt

移动视图时有以下同个限制与注意事项： 1.可将一般视图与局部视图移到任意的位置 2.以一般视图为基础所建立的投影图或辅助图，仅能沿着投影的方向移动。 3.若是移动用来建立投影或辅助视图的一般视图，所有与其相关的视图都将一起被移动。
DRW文件转成CAD档
选取 save a copy
DRW文件转成CAD档
局部视图的建立(Detailed)
6.输入局部视图的名称 7.选择局部视图边界的型式为圆形、椭圆或云规线 8.选择注解的位置（在绘图区） 9.完成以上的设定后即可建立局部视图
视图的编辑—常用命令
移动视图
删除视图 （视图被永久删 除，不可恢复）
拭除视图（视图仅从图面删除，可恢复） 恢复被拭除的视图
输入文件名
选择文件类型为 *.DWG
完成选择后点击OK
DRW文件转成CAD档
提示栏中出现“DWG file has been created.”后表示转图完成 记住哦，一定要等出现了“DWG file has been created.”，才 表示转图成功。由于有些文件较大，可能需等十几分钟；时间 的长短根据所使用电脑运行速度而定。
2. 选择General
4. 选择Done，并使用 鼠标在图纸上点选视 图放置中心，然后调 动视角，完成后，点 选OK即可
视角调整窗口
视角定位参考选择 参考选择
选择已存在的视角
投影视图的建立(Projection)
1. 在指令表中 选择Add View
3. 按系统默认选项
2. 选择Projection
4. 选择Done，并使用 鼠标在图纸上点选视 图放置中心.
重复上述步骤加入多个投影图
剖视图的建立(Section)

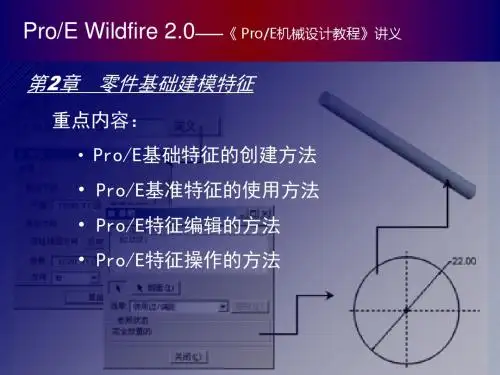

第02章ProE机械设计基础教程(课件).ppt

第02章ProE机械设计基础教程(课件).ppt
三、基准特征：
2. 基准轴
在创建圆锥曲面、旋转体特征、孔特征或其他圆弧截面特 征后，Pro/E会自动添加这些特征的回转中心轴，同样可以 根据需要手动添加基准轴。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
三、基准特征：
3. 基准曲线
基准曲线可以作为创建和修改曲面的辅助线，扫描轨迹线 或者导圆角辅助线。
四、特征的操作：
4. 特征复制
特征复制用于创建一个或多个特征的副本，Pro/E的特征复 制包括镜像复制、平移复制、旋转复制和新参考复制。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
1. 编辑特征
在模型树中右击要修改的特征，在弹出菜单中选择【编辑】 命令，系统会在工作区内显示特征的所有尺寸，选择要更 改的尺寸进行修改，按回车键确认。
五、特征的编辑：
4. 隐含与恢复
随着建模的进行，工作区中的特征会越来越多，对模型的 旋转和缩放等操作会越来越慢，这时可以利用隐含将一些 特征暂时消去，当用户完成操作后，便可以利用恢复功能 来重新显示特征。
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
五、特征的编辑：
No Image
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义
二、基础特征：
1. 拉伸特征
拉伸特征是指将草绘截面按指定的拉伸方向，以指定深度 平直拉伸截面，拉伸是最常用的实体创建类型，适合创建 规则实体，应当熟练掌握。
Pro/E Wildfire 2.0——《 Pro/E机械设计教程》讲义

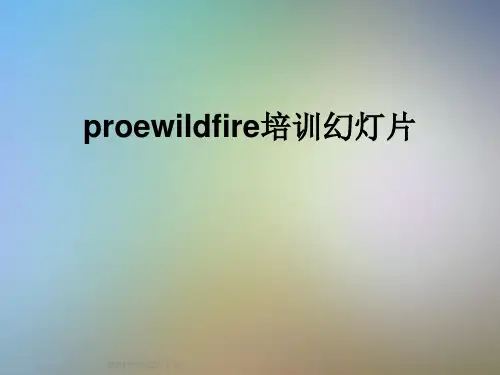

proewildfire培训幻灯片


学习改变命运,知 识创造未来
proewildfire培训幻灯片
钣金设计的基本观念
➢ 为便于查看，钣金件有绿色和白色的曲面。只有 在再生成功后，才形成侧（深度）曲面。绿色侧 称为驱动侧，白色侧则表示厚度。
➢ 由于钣金件的厚度一般都较薄，当放置特征时， 建议选取平面作为参照。如果平面不适用，边要 比侧曲面更为方便。
钣金展开
在部分薄壁上加入止裂槽（平整、拉伸配 合半径）
学习改变命运,知 识创造未来
proewildfire培训幻灯片
练习
学习改变命运,知 识创造未来
proewildfire培训幻灯片
薄壁的拉伸
在创建额外薄壁时，可使用拉伸选项，将现有的薄壁拉伸至一个平面， 或拉伸某特定的距离。
学习改变命运,知 识创造未来
折弯线是计算展开长度和创建折弯几何的参照点。折弯几何由折弯线位 置、折弯角度和固定几何确定。
学习改变命运,知 识创造未来
1. 折弯线 2. 固定几何
proewildfire培训幻灯片
练习
学习改变命运,知 识创造未来
proewildfire培训幻灯片
钣金展开
展开方式： • 一般形的展开：选取一个平面作为展开固定面，或选一个边作为展开固定
学习改变命运,知 识创造未来
部分薄壁
proewildfire培训幻灯片
生成部分薄壁（拉伸、平整配合无半径）
学习改变命运,知 识创造未来
proewildfire培训幻灯片
止裂槽
止裂槽有助于控制钣金件材料行为，并防止发生不希望的变形。 • 无止裂槽 - 创建没有任何止裂槽的折弯。 • 伸展止裂槽 - 拉伸材料，以便在折弯与现有固定材料边的相交处提供止
proewildfire培训幻灯片

PROE软件基本操作详解ppt课件

19
5.选择过滤器 位于窗口的右下角，通过选择不同的选项，
可以有目的的选择模型中的对象，即在模型中只有过滤器选中的项 目才能被选中。不同的模式或工作阶段，过滤器下拉列表所包含的 内容不同。
特征命令工具栏区
20
6.导航区位于窗口工作区的左侧，主要包括【模型树】、【层
树】、【文件夹浏览器】、【收藏夹】和【连接】，各导航器之间 通过选项卡进行切换，如图所示。“模型树”主要来显示所建模型 的几何特征、基准等，“文件夹浏览器”用于制作工作目录和管理 文件，“收藏夹”用于收藏用户选定的文件夹，可存放经常访问的 网站或文档的快捷方式，“连接”用来快速访问有关PTC解决方案 的页面和服务程序。
43
3.基本图形编辑命令 1) 相交命令 2) 分割命令 3) 修剪命令 4) 镜像命令
44
4.尺寸标注
1) 标注线性尺寸 选择【草绘】/【尺寸】/【垂直】或直接选取工具
栏中按钮 ，也可以在绘图区单击鼠标右键，弹出如 图所示的快捷菜单，在快捷菜单中选择【尺寸】。
标注线长度
标注两平行线的距离
45
2) 标注半径或直径尺寸
2
Pro/E主要特点： 1) 参数化造型 2) 模块化结构 3) 3D实体模型 4)基于特征的实体建模 5)单一数据库及其全相关性
3
二、 Pro/E模块简介
1. 草绘模块 Pro/SKETCH 用于创建和编辑二维平面草图，是三维零件模型 创建的基础。
2. 零件模块 Pro/PART
用于创建和编辑零件的三维实体模型，用户通 过实体建模最终实现产品设计和生产的目的。
37
2）删除（Delete）命令用来删除磁盘中的文件， 即将文件从硬盘中永久删除。也有两种选择：

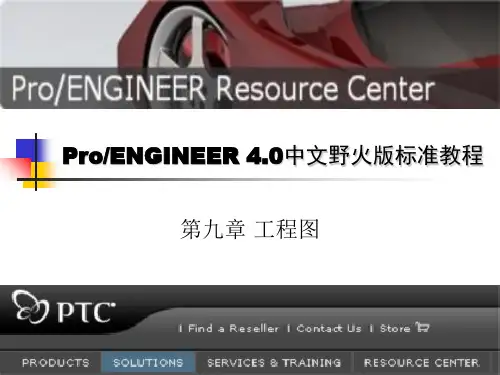

proe基础教学第9章精品PPT课件

但使用选定的图框格式。 “空”： 创建工程图时，既不使用选定的摸板，也不
使用图框格式。
下一节
9.2创建基本视图
在Pro/ENGINEER中，系统提供了一般视图、 投影视图、辅助视图和详细视图等4种基 本视图类型。
创建一般视图 创建投影视图 创建辅助视图 创建详细视图
下一节
➢创建一般视图
２.尺寸标注
３.标注3D尺寸
４.移动尺寸和修改尺寸
５.创建注释
６.注释的移动和修改
上一节
下一节
➢尺寸样式的设置
尺寸样式的设置重要是更改尺寸的显示类型和 显示方式。
Limit ：按名义尺寸加“上偏差”和名义尺寸 减“下偏差”后的值显示。
Nominal ：按名义尺寸显示。 Plusminus ：名义尺寸右侧显示上下偏差。 Plusminussym ：名义尺寸右侧显示对称偏差。 Plusminussym_super ：名义尺寸右上方显示
下一节
➢创建半视图
“半视图”是以所选取的平面为参照平面， 移除其他视图的一部分而得到的视图 。
返回
➢创建局部视图
“局部视图”是在图纸上创建一个用以显 示某一部分的详细几何信息的视图，局 部视图的显示是随着创建局部视图的视 图而改变的。
局部视图可以显示所选视图在封闭边界 内的部分，也可以删除封闭边界外的几 何图元 。
Ａ.创建尺寸公差 Ｂ.创建几何公差
上一节
下一节
➢创建尺寸公差
创建尺寸公差，是在“选项”对话框中 进行的 ，如下图：
返回
➢创建几何公差
创建几何公差，是在“几何公差”对话 框中进行的 ，如下图：
返回
9.7表格
表格也是工程图的一部分，表格用来记录零件 的名称、制图人、制图日期、绘图比例、材料、 加工条件等信息。在Pro/ENGINEER中，系统 不仅提供了创建表格的各种方法，而且可以将 已经建立好的表格直接插入到其他工程图中的 设置。

proe完整培训PPT课件

螺旋扫描可 以生成实体、 曲面、薄壳 和去除材料 等。
右手法则：伸出右手，拇指 朝上，四个手指半握，四个 手指的方向就是螺旋的方向。
扫引轨迹中，中心线表示螺旋轨迹的中心；直 线表示螺旋轨迹的长度；箭头表示螺旋扫描的 起点。 实体扫描的截面必须封闭。
.
4.7 边界混合
44
设置链之间 的对齐点
边界混合是用的较多的构面方 法。边界混合可以设置边界与 相邻的曲面是否相切等条件； 控制点可以消除多段图元进行 边界混合时生成的小面片；
样条曲线的角度标注：先 点选样条，然后选参照线， 最后选样条端点，按鼠标 中键。
.
23
2.1.4 草绘常见问题
1.草绘之间的截面未完全封闭。 检查方法：点着色封闭环，封闭的图形会有如右的效果
2.草绘之间的截面有重叠几何。 检查方法：点加亮重叠几何，重叠的地方会有如右的效果
着色封闭环
加亮重叠几何
3.开放的端点显 示如右图
4.3 扫描
38
生成实体 生成薄板
去除材料
生成曲面及曲面 修剪
扫描分两部分，第一步是轨迹，轨迹可 以是封闭的，也可以是空间曲线。第二 步是截面。
.
39
4.4 混合
混合的方式有三种，分别是平行，旋转在生成实体时需要闭合，几个截 面之间的边数量必须相同； 不相同时，如左图，需要增加混合顶 点；意思就是混合时有两个顶点对应 此顶点。混合顶点可以重复添加。
选项里可 以设置双 向拉伸
拉伸至下一曲面 拉伸至与所有曲面相交 拉伸至选定曲面
拉.伸至选定点、线、平面、曲面
37
4.2 旋转
旋转轴可以在草绘里画，也可在外 边选择。草绘里画得用几何中心线。
生成实体
拉伸方向相反 切除材料
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
该特征的尺寸与几何形状
2D到3D的转换
要绘制立体图形，必须先 绘制2-D截面。截面绘制 完成后再依据定义的成形 条件、给定深度或旋转角 度，将截面变成立体的实 体
截面
截面
基本特征(拉伸)的建立
长出(protrusion)与剪切(cut)：
➢ 拉伸:
绘制拉伸的简易流程如下
Insert
protrusion(cut)
练习旋转特征的范例
旋转练习一
旋转练习二
基本特征（扫描）的建Insert
protrusion(cut)
sweep
(sketch traj)或选择已存在的轨迹线(select traj)
绘制轨迹线 绘制截面
视轨迹线与截面形式决定free ends(merge ends)或add inn fcs(no inn fcs)
练习扫描特征的范例
扫描练习一
扫描练习二
基本特征（混合）的建立
混合
平行混合
旋转混合
一般混合
所有混合截面都位于 截面草绘中的多个平行平面上
混合截面绕y轴旋转，最大角度可达120度
混合截面可以绕x、y、z轴旋转，
每个截面都单独草绘，并用截面坐标系对齐 也可沿这三个轴平移。每个截面
都单独草绘，并用截面坐标系对齐
绘制旋转特征的简易流程：
Insert
protrusion(cut)
revolve
定义角度形式one
side或both side
选择绘图面与参考面并定义旋转方向
定
义标注截面位置尺寸的参考线
绘制截面与参考轴
定
义旋转角度
完成
在创建旋转特征中须注意以下几点： ▪ 欲建立实体(solid)旋转特征，须绘制一封闭截面。 ▪ 截面须完全位于旋转轴的某一侧，不可与旋转轴相交。 ▪ 若同时建立了数条中心线，系统会将第一条中心线当做旋转轴。
样条曲线的绘制
文字图形的 绘制
use edge和offset edge
草绘中的标注
草绘中的标注
圆弧的标注
基准坐标的标注
练习截面的绘制
练习一 练习三
练习二 练习四
剪切编辑的使用
剪 切 的 使 用 二 剪切的使用一
3-D绘图概念
产品(product) 装配（assembly) 零件(part) 特征(feature)

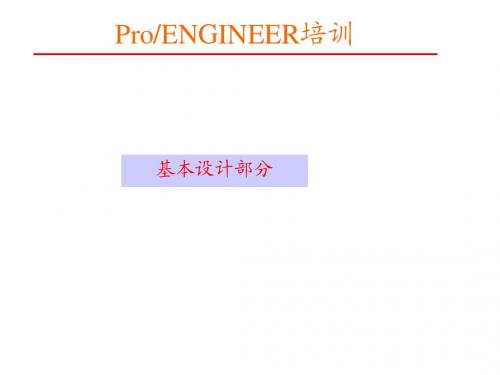

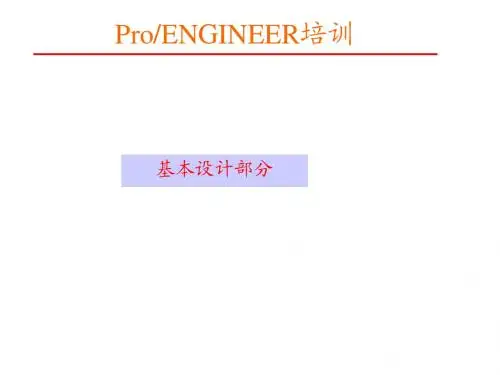

Pro/ENGINEER培训
基本设计部分
Pro/ENGINEER的特性
➢ 3-D实体模型 ➢ 以特征为基础的参数式模型创建 ➢ 参数化设计 ➢ 相关性
Pro/e的文件管理
在不同的使用模块下，Pro/E有不同的文件扩展名，其中5种常用模块下的 文件扩展名如下所示
模块 草绘（sketch) 零件(part) 装配(assembly) 工程图(drawing) 模板报（format)
3-D绘图概念
关于模型对话框
下图是pro/e的模型对话框
模型对话框中按钮的意义： • 定义：可重新定义对话框中的参数 • 参照：显示定义参数时所选取的参考边、
参考面等 • 信息：显示特征的详细数据 • 确定：完成参数的定义并建立该特征 • 取消：放弃目前要建立的特征 • 预览：完成参数的定义后用以预览
预览绘制结果
完成
在创建扫描特征时须注意以下几点： ▪ 截面不可互相交错。 ▪ 截面上的弧或样条半径不可太小，否则截面经过该弧时会与自身相交。
基本特征（扫描）的建立
扫描中轨迹与截面的关系： 开放轨迹、封闭截面
封闭轨迹、开放截面、 add inn fcs（加入上、下表面）
封闭轨迹、封闭截面、 No inn fcs(不加入上、下表面）
Thru next Thru until Thru all Upto surface
➢ Upto curve:拉伸至某一条曲线（curve)、 Blind
轴线（axis)或某一边(edge)。
➢ Upto surface:拉伸至某一曲面
练习拉伸的范例
拉伸练习一
拉伸练习二
基本特征（旋转）的建立
➢ 旋转：
矩形绘制
弧与圆的绘制例一
弧与圆的绘制例二
关于草绘的例题
rho值
Rho值对图形的影响如下： 0.05<rho<0.5 Rho=sqrt(2)-1 Rho=0.5 0.5<rho<0.95
圆锥曲线的绘制例
椭圆形的圆锥曲线 正椭圆形，其中sprt(2)-1代表√2-1 抛物线 双曲线
关于草绘的例题
椭圆的绘制
➢ Blind:自行输入一个值以定义深度。
➢ 2 side blind:若选择both sides 作为定义深度的形式，利用此选项可以分别指定绘图面两侧拉伸 的深度。
➢ Thru next:拉伸至下一个特征。
➢ Thru all:拉伸通过所有特征。
➢ Thru until:拉伸至某一个指定的面。
➢ Up to pnt/vtx:拉伸至某一个点。
扩展名 *.sec.* *.prt.* *.asm.* *.drw.* *.frm.*
系统环境简介
Pro/ENGINEER 2001界面由以下几 个部分组成：
一、菜单栏 二、工具栏 三、信息窗口 四、在线帮助 五、菜单管理器 六、模型树
草绘模块的介绍
草绘编辑工具栏中的按钮如右图所示。其中 选取模式的切换 创建几何直线（line)和中心线(centerline) 快速创建矩形(rectangle) 绘制圆(circle)、同心圆(concentric)、椭圆(ellipse) 左边三个按钮为以三种不同方式绘制圆弧(arc) 最右边的按钮可用来创建圆锥曲线 左侧按钮可倒圆角，右侧按钮可创建椭圆形圆角 绘制样条线 左侧按钮可创建相对坐标系，又侧按钮可创建草绘点
extrude
定义深度延伸形式one side 或both side
选择绘图面
定义截面拉伸方向
定义参考面或选择default选项接受系统
默认值
定义标注截面位置尺寸的参考线
绘制截面 定义截面拉伸
深度
预览绘制结果
完成
one side
both side
基本特征(拉伸)的建立
定义截面拉伸的深度(depth)，方法共有8种:
左侧按钮可使用物体的边界，右侧按钮可选取物体边界并给 予一定偏移量
手动标注截面的尺寸 更改尺寸或文字的内容 定义或改变截面中各线段的约束条件
绘制文本
可修剪和截断线条 由左至右依次为镜射、象素缩放与旋转、拷贝象素
左侧按钮可完成截面的绘制，右侧按钮可放弃截面的绘制
关于草绘的例题
直线绘制例一
直线绘制例二
绘制平行混合特征的简易流程：
