下载文档原格式
网络测试与故障诊断实验内容介绍网络测试和故障诊断是网络管理和维护的重要组成部分，它们帮助我们检测网络性能和识别网络问题。
本实验将介绍网络测试和故障诊断的基本原理、常用工具以及实际操作。
以下是实验内容的详细介绍。
一、实验目的1.了解网络测试和故障诊断的基本原理和概念。
2.掌握常用的网络测试和故障诊断工具使用方法。
3.学会分析和解决网络故障。
二、实验设备1.一台计算机2.虚拟机软件3.网络设备，如路由器、交换机等（可选）三、实验内容1.网络测试介绍1.1网络测试的定义和目的1.2网络测试的分类1.3网络测试的基本原理2.网络测试工具介绍2.1 Ping工具2.3 Netstat工具2.4 nslookup工具2.5 Wireshark工具3.网络测试实验3.1 使用Ping工具测试网络连通性3.2 使用Traceroute工具跟踪数据包传输路径3.3 使用Netstat工具查看网络连接状态和统计信息3.4 使用nslookup工具解析域名3.5 使用Wireshark工具捕获和分析网络数据包4.故障诊断介绍4.1故障诊断的定义和目的4.2故障诊断的基本原理4.3常见的网络故障类型5.故障诊断工具介绍5.1 Ping工具5.2 Traceroute工具5.3MTR工具5.4 Tcpdump工具6.故障诊断实验6.1 使用Ping工具诊断网络连通性问题6.2 使用Traceroute工具定位网络路径故障6.3使用MTR工具综合诊断网络故障6.4 使用Tcpdump和Wireshark工具分析网络数据流四、实验步骤1.配置实验环境：将虚拟机软件安装在计算机上，并创建虚拟机网络。
2.熟悉网络测试和故障诊断工具的功能和用法。
3. 运行Ping工具，测试本地主机和远程主机的连通性，并记录结果。
4. 运行Traceroute工具，跟踪数据包从本地主机到远程主机的路径，并分析结果。
5. 运行Netstat工具，查看本地主机的网络连接状态和统计信息，了解网络使用情况。
epon常用命令与常见故障处理EPON常用命令与常见故障处理中兴设备常用命令OLT:1、查看某pon口下onu编号与SN/MAC：命令：show run int epon-olt_0/3/1NJ-E-JXZ-C220-1#show run int epon-olt_0/3/1Building configuration...no shutdownvlan-smart-qinq enable tls-vlan 4094p2p mode grouponu 1 type ZTE-D420 sn 256D208CE0BAD4B0 ip-cfg auto-cfgonu 2 type ZTE-D420 sn 93221201830 ip-cfg staticonu 3 type ZTE-D420 sn 80581201840 ip-cfg staticonu 4 type ZTE-D420 sn 72461201810 ip-cfg static2、查看某pon口下onu状态命令：show onu all-status epon-olt_0/3/1NJ-E-JXZ-C220-1#show onu all-status epon-olt_0/3/1Interface AuthState ExtOamState .......................................................epon-onu_0/3/1:1 Online enableepon-onu_0/3/1:2 Power-Off disableepon-onu_0/3/1:3 Online enableepon-onu_0/3/1:4 Power-Off disableepon-onu_0/3/1:5 Online enableepon-onu_0/3/1:6 Offline disableepon-onu_0/3/1:38 Online enable3、查看某pon口下onu接口配置命令：show run int epon-onu_0/10/4:1NJJN-E-MY-C220-2#show run int epon-onu_0/10/4:1Building configuration...switchport mode trunk vport 1switchport vlan 1,3545 tag vport 1authentication enablesn 139********description $$$$EPONZX-ONU-H0112251user-info no user's informationbandwidth upstream fixed 0 fixedpkt 64 assured 30000 maximum 200000 maxburst 16777215 priority 0bandwidth downstream maximum 200000 maxburst 16777215encrypt direction downstream disable vport 1encrypt direction both disable vport 2bind-status disableautocfg disable4、查看某pon口下onu设备配置命令：show onu run conf epon-onu_0/10/4:1NJJN-E-MY-C220-2#show onu run conf epon-onu_0/10/4:1 olleh!pon-onu-mng epon-onu_0/10/4:1no Forbid-auto-dispatchno Forbid-auto-dispatch voipsla-profile apply defaultvlan port eth_0/1 mode tag vlan 51 priority 0vlan port eth_0/2 mode tag vlan 1050 priority 0vlan port eth_0/3 mode tag vlan 53 priority 0interface eth eth_0/3 phy-state disablevlan port eth_0/4 mode tag vlan 54 priority 0interface eth eth_0/4 phy-state disable!!pon-onu-mng epon-onu_0/10/4:1voip-module global-profile apply ip NJJN-ZX-ONU1001367 vlan vlan_2899voip-module protocol-profile apply h248 h248ptl_mode1voip-module fax-profile apply fax_mode1voip ip-address 172.3.178.130 mask 255.255.255.252 slot 1 voip mg-domainname NJJN-ZX-ONU1001367 slot 1voip rtp-tid tid-number 2 prefix RTP/ begin-digit 0 align enable digit-length 1 slot 1voip user-tid 1 beginid 1 tid-num 2 prefix ONU250Z/ begin-digit 0 align enable digit-length 1 slot 15、查看某pon口下vlan qinq配置：命令：show vlan-smart-qinq ingress-port epon-olt_0/10/4 NJJN-E-MY-C220-2#show vlan-smart-qinq ingress-port epon-olt_0/10/4smart-qinq item num: 7Ingress-Port Begin-Cvlan End-Cvlan Ether-Type Cos Svlan newCos GroupId -------------------------------------------------------------------------------------------epon-olt_0/10/4 2899 2899 0x0000 -- 2132 -- --epon-olt_0/10/4 2999 2999 0x0000 -- 2132 -- --epon-olt_0/10/4 40 1999 0x0000 -- 2132 -- --epon-olt_0/10/4 3548 3548 0x0000 -- 2132 -- --epon-olt_0/10/4 3549 3549 0x0000 -- 2132 -- --epon-olt_0/10/4 3042 3045 0x0000 -- 2132 -- --epon-olt_0/10/4 2898 2898 0x0000 -- 2132 -- --6、查看vlan在上联口透传情况命令：show vlan 2132NJJN-E-MY-C220-2#show vlan 2132id: 2132name: VLAN2132description: N/Atransparent: disablemulticast-packet: flood-unknownport(untagged):port(tagged):gei_0/14/1-2sg1-27、onu开端口（在OLT上开）NJJN-E-MY-C220-2#conf tEnter configuration commands, one per line. End with CTRL/Z.NJJN-E-MY-C220-2(config)#pon-onu-mng epon-onu_0/10/4:1NJJN-E-MY-C220-2(epon-onu-mng)#interface eth eth_0/1 phy ena8、OLT上重启onuNJJN-E-MY-C220-2#conf tEnter configuration commands, one per line. End with CTRL/Z.NJJN-E-MY-C220-2(config)#pon-onu-mng epon-onu_0/10/4:1NJJN-E-MY-C220-2(epon-onu-mng)#reboot9、重启pon口NJJN-E-MY-C220-2#conf tEnter configuration commands, one per line. End with CTRL/Z.NJJN-E-MY-C220-2(config)#int epon-olt_0/10/4NJJN-E-MY-C220-2(config-if)#reset10、重启pon板NJJN-E-MY-C220-2#reset slotno 1011、上联口透传vlanNJJN-E-MY-C220-2(config)#int gei_0/13/1NJJN-E-MY-C220-2(config-if)#swiNJJN-E-MY-C220-2(config-if)#switchport vlan 2132 tag12、在PON口做vlan qingNJJN-E-MY-C220-2#conf tEnter configuration commands, one per line. End with CTRL/Z.NJJN-E-MY-C220-2(config)#vlan-smart-qinq ingress-port epon-olt_0/11/4 cvlan 2899 to 2899 svlan 208613、在某onu接口透传vlanNJJN-E-MY-C220-2#conf tEnter configuration commands, one per line. End with CTRL/Z.NJJN-E-MY-C220-2(config)#int epon-onu_0/10/4:1NJJN-E-MY-C220-2(config-if)#switchport vlan 3545 tag14、搜索onuNJJN-E-MY-C220-2#show run | begin 139********onu 1 type ZTE-D420 sn 139******** ip-cfg staticonu 2 type ZTE-D420 sn 79781164117 ip-cfg staticonu 3 type ZTE-D420 sn 55201164112 ip-cfg staticonu 4 type ZTE-D420 sn 45391164118 ip-cfg staticonu 5 type ZTE-D420 sn 134******** ip-cfg staticonu 6 type ZTE-D420 sn 72231164128 ip-cfg staticonu 7 type ZTE-D420 sn 59201164139 ip-cfg staticonu 8 type ZTE-D420 sn 74771164119 ip-cfg static15、查看未授权ONUZXAN#show onu unauthentication epon-olt_0/6/116、查看A类ONU/E8-C设备信息NJJN-E-MY-C220-2#show remote onu info epon-onu_0/10/4:17epon-onu_0/10/4:17Onu vendorId ZTE.Onu type ZTE-D420.OnuModel F420.OnuId 001F.A4FE.7644.Hardware version V2.0.Software version V1.1.2h.sp2_EL3.Firmware version 0x1.4.b.fd.Chip vendorId PMC . ChipModel 0x6301. Chip revison 0 . ChipDesignDate 06/09/27. OnuType EPON_ONU_TYPE_SFU MultiLlid 1ProtectionType e_epon_onu_protection_nonePonIfNum 1SlotNum 0Interface type EPON_ONU_INTER_TYPE_FENumber of port 4Interface type EPON_ONU_INTER_TYPE_VOIPNumber of port 2BatteryBackup noMulticast protocol igmpsnooping.Multicast control type gda-mac-and-vlan.FecMode disable. FecAbility support.Alarm enable, Port Isolation enable.Mac aging-time 3017、查A类ONU/E8-C端口信息NJJN-E-MY-C220-2#show remote onu port info epon-onu_0/10/4:18Ethport: Eth_0/1, Phystate: enableLinkstate: up, Flowctrl: disablePolicing profile:N/APolicing: Direction Status CIR(kbps) CBS(Bytes) EBS(Bytes) -----------------------------------------------------------------------------upstream disable 0 0 0downstream disable 0 0 0Ethport: Eth_0/2, Phystate: enableLinkstate: up, Flowctrl: disablePolicing profile:N/APolicing: Direction Status CIR(kbps) CBS(Bytes) EBS(Bytes) -----------------------------------------------------------------------------upstream disable 0 0 0downstream disable 0 0 0Ethport: Eth_0/3, Phystate: enableLinkstate: down, Flowctrl: disablePolicing profile:N/APolicing: Direction Status CIR(kbps) CBS(Bytes) EBS(Bytes) -----------------------------------------------------------------------------upstream disable 0 0 0downstream disable 0 0 0Ethport: Eth_0/4, Phystate: enableLinkstate: down, Flowctrl: disablePolicing profile:N/APolicing: Direction Status CIR(kbps) CBS(Bytes) EBS(Bytes) -----------------------------------------------------------------------------upstream disable 0 0 0downstream disable 0 0 0Voipport StateVoip_0/1 enableVoip_0/2 enableShow run | b 1828 根据sn后4位，查找设备信息ONU：1、查看ONU数据配置ZXAN#show runBuilding configuration...!**********Before interface -- show run on RP start!********* !!add-rack rackno 0 racktype F820-RACKadd-shelf rackno 0 shelfno 0 shelftype F820-SHELFadd-card rackno 0 shelfno 0 slotno 2 EPUAadd-card rackno 0 shelfno 0 slotno 4 V16Badd-card rackno 0 shelfno 0 slotno 5 V16Bauto-update version2、查看ONU板卡状态与版本ZXAN#show cardRack Shelf Slot CfgType RealType Port HardVer SoftVer Status -------------------------------------------------------------------------------0 0 1 MS8E MS8E 8 V0 V1.0.0T7P2M3A INSERVICE 0 0 2 EPUA EPUA 1 V1.0 V6.5 INSERVICE 0 0 4 V16B V16B 1 V32 V1.0.0T7P2M3A INSERVICE 0 0 5 V16B V16B 1 V32 V1.0.0T7P2M3A INSERVICE 3、查看ONU语音状态F820：ZXAN#show mg infomgid 1protocol-type h248lines-number 16line0 in serviceline1 in serviceline2 in serviceline3 in serviceline4 in serviceline5 in serviceline6 in serviceline7 in serviceline8 in serviceline9 in serviceline10 in serviceline11 in serviceline12 in serviceline13 in serviceline14 in serviceline15 in servicemg-status in serviceF821/F822：ZXAN# agZXAN(ag)# h248sH248-SS link status(H248Trkplink) : OK. MGCid is 1.4、查看ONU运行时间F820：ZXAN#show versionZXR10 Router Operating System Software, ZTE CorporationZXR10 ROS Version V4.8.01Software, Version V2.6.02A.21, RELEASE SOFTW ARECopyright (c) 2000-2006 by ZTE CorporationCompiled Feb 20 2010, 03:54:26System image files from netSystem uptime is 5 days, 21 hours, 37 minutesF821/F822：ZXAN# show systemRunning Time : 1day(s), 20hour(s), 25minute(s), 34second(s)(159934) Rack : 0Frame : 0Location :Contact :TrapControl : enableSystem vlan-mode : traditional-----------------------------------------------Telnet connection : 58.217.255.206 :8196Gateway-check : 0.0.0.05、写SNZXAN#conf tEnter configuration commands, one per line. End with CTRL/Z.ZXAN(config)#pon sn 14491238893华为设备常用命令OLT：1、查看某pon口下onu编号与SN/MAC：命令：display current-configuration section epon-0/1NJMAS-HW-OLT0257#display current-configuration section epon-0/1{ || }:Command:display current-configuration section epon-0/1[MA5600V800R008: 7001]#[epon]interface epon 0/1port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enableont add 2 2 mac-auth 0025-9E64-5599 snmp ont-lineprofile-id 1 desc "HW-ONU-B0015859"ont snmp-profile 2 2 profile-id 1ont ipconfig 2 2 ip-address 222.190.61.190 mask 255.255.255.192 gateway222.190.61.129 manage-vlan 3545 priority 0ont snmp-route 2 2 ip-address 10.27.88.149 mask 255.255.255.255 next-hop222.190.61.129ont add 2 3 password-auth "26011232794" always-on snmp ont-lineprofile-id 1desc "HW-ONU-B0107269"ont snmp-profile 2 3 profile-id 1ont ipconfig 2 3 ip-address 221.231.157.13 mask 255.255.255.240 gateway221.231.157.1 manage-vlan 3545 priority 0ont snmp-route 2 3 ip-address 10.27.88.149 mask 255.255.255.255 next-hop221.231.157.12、查看某pon口下onu状态命令：display board 0/1NJMAS-HW-OLT0257#display board 0/1---------------------------------------Board Name : H801EPBABoard Status : Normal---------------------------------------------------------------------------------Port Port type------------------------------------------0 EPON1 EPON2 EPON3 EPON------------------------------------------In port 0, the total of ONTs are: 0-----------------------------------------------------------------------------ONT-ID MAC Control Run Config MatchProtectflag state state state side-----------------------------------------------------------------------------1 0025-9E67-D9C6 active online normal match no-----------------------------------------------------------------------------Description : HW-ONU-B0015855-----------------------------------------------------------------------------2 0025-9E67-DB86 active online normal match no-----------------------------------------------------------------------------Description : HW-ONU-B0015856-----------------------------------------------------------------------------3 0025-9E67-EB6D active online normal match no-----------------------------------------------------------------------------Description : HW-ONU-B0015857-----------------------------------------------------------------------------In port 2, the total of ONTs are: 3-----------------------------------------------------------------------------ONT-ID MAC Control Run Config Match Protectflag state state state side-----------------------------------------------------------------------------1 0025-9E7C-743B active online normal match no-----------------------------------------------------------------------------Description : HW-ONU-B0015860-----------------------------------------------------------------------------命令：display ont info 0 1 3 all // 看0/1/3口下ONU状态3. 查看某pon口下vlan qinq配置NJXSQ-HW-OLT0271#display service-port port 0/2/1 ont 1 { |gemport|sort-by }:Command:display service-port port 0/2/1 ont 1Switch-Oriented Flow List----------------------------------------------------------------------------INDEX VLAN VLAN PORT F/ S/ P VPI VCI FLOW FLOW RX TX STATEID ATTR TYPE TYPE PARA----------------------------------------------------------------------------1205 3545 common epon 0/2 /1 1 - vlan 3545 - - up4013 2106 QinQ epon 0/2 /1 1 - vlan 3548 - - up4014 2106 QinQ epon 0/2 /1 1 - vlan 3549 - - up8260 2106 QinQ epon 0/2 /1 1 - vlan 997 - - up8261 2106 QinQ epon 0/2 /1 1 - vlan 998 - - up 8262 2106 QinQ epon 0/2 /1 1 - vlan 999 - - up ----------------------------------------------------------------------------Total : 6 (Up/Down : 6/0)4、查看vlan在上联口透传情况NJXSQ-HW-OLT0271#display vlan 2106{ |to }:Command:display vlan 2106VLAN ID: 2106VLAN type: smartVLAN attribute: QinQVLAN description:VLAN forwarding mode: VLAN-MACVLAN broadcast packet forwarding policy: forwardVLAN unknown multicast packet forwarding policy: forward VLAN unknown unicast packet forwarding policy: forwardVLAN bind service profile ID: -VLAN priority: -------------------------------F/S /P Native VLAN State------------------------------0/17/0 1 up0/18/0 1 up------------------------------Standard port number: 2--------------------------------------------------------INDEX TYPE STATE F/ S/ P VPI VCI FLOWTYPE FLOWPARA--------------------------------------------------------1201 epon up 0/ 2/ 1 - - vlan 51-20004013 epon up 0/ 2/ 1 1 - vlan 35484014 epon up 0/ 2/ 1 1 - vlan 35498260 epon up 0/ 2/ 1 1 - vlan 9978261 epon up 0/ 2/ 1 1 - vlan 9988262 epon up 0/ 2/ 1 1 - vlan 999--------------------------------------------------------Service virtual port number: 6Note: F--Frame, S--Slot, P--Port, VPI indicates ONT ID for GPON,VCI indicates GEM Port index or GEM PortID for GPON,v/e--vlan/encappri-tag indicates priority-tagged5、搜索ONUNJYY-HW-OLT0249#display current-configuration | begin 0009517It will take a long time if the content you search is too much or the string you input is too long, you can press CTRL_C to break ont add 3 3 mac-auth 0025-9E64-5FE4 snmp ont-lineprofile-id 20 desc "HW-ONU-B0009517"ont snmp-profile 3 3 profile-id 1ont ipconfig 3 3 ip-address 222.190.10.202 mask 255.255.255.192 gateway222.190.10.193 manage-vlan 3545 priority 0ont snmp-route 3 3 ip-address 10.27.88.149 mask 255.255.255.255 next-hop222.190.10.1936、OLT上重启onuNJYY-HW-OLT0249#configNJYY-HW-OLT0249(config)#interface epon 0/1NJYY-HW-OLT0249(config-if-epon-0/1)#ont reset 1 17、重启PON板NJYY-HW-OLT0249#configNJYY-HW-OLT0249(config)#board reset 0/18、查看未授权ONUNJYY-HW-OLT0249#display ont autofind all9、查看设备断电还是断纤NJSJ-HW-OLT0256(config-if-epon-0/1)#display ont register-info 1 510、切换语言switch language-modeONU：1、查看ONU数据配置HW-ONU-B0010705#display current-configuration{ |section|| }:Command:display current-configuration[MA5600V800R305: 12301]#[global-config]sysname HW-ONU-B0010705terminal user name buildrun_new root *J/aTM:X(54>MF/[VMAa57QQ!!* 7 0000:00:00: 00:00:00 2010:07:09:19:17:46 root 1 13 -----traffic table ip index 7 cir off priority 0 priority-policy tag-in-packagetraffic table ip index 8 cir off priority 0 priority-policy tag-in-packagetraffic table ip index 9 cir off priority 5 priority-policy tag-in-packagetraffic table ip index 10 cir off priority 0 priority-policy tag-in-packagetraffic table ip index 11 cir 128 cbs 6096 pir 256 pbs 10192 priority 6priority-policy tag-in-packagetraffic table ip index 12 cir 512 cbs 18384 pir 1024 pbs 34768 priority 6priority-policy tag-in-package#[public-config]2、查看板卡状态HW-ONU-B0010705#display board 0-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1 Online/Offline -------------------------------------------------------------------------0 H821EPUA Active_normal1 H821EPFB Normal2 H821ASNB Normal-------------------------------------------------------------------------3、查看语音状态HW-ONU-B0010705#display pstn state 0/2---------------------------------------------------------------------F /S /P PTPSrvState PTPAdmState CTPSrvState CTPAdmState LineState ---------------------------------------------------------------------0 /2 /1 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /2 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /3 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /4 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /5 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /6 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /7 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /8 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /9 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /10 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /11 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /12 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /13 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /14 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /15 Normal NoLoop, NoTest Idle StartSvc Normal0 /2 /16 Normal NoLoop, NoTest Idle StartSvc Normal---------------------------------------------------------------------4、查看版本HW-ONU-B0010705#display languageLocal:Description: CHINESE SIMPLIFIED (DEFAULT LANGUAGE)Version: MA5600V800R305C01B123General:Description: ENGLISH (DEFAULT LANGUAGE)Version: MA5600V800R305C01B1235、查看设备运行时长HW-ONU-B0010705#display version{ |frameid/slotid }:Command:display versionMA5600V800R305 RELEASE SOFTW AREPRODUCT MA5620ECopyright (c) Huawei Technologies Co., Ltd. 1998-2008 All rights reserved Uptime is 30 day(s), 7 hour(s), 31 minute(s), 56 second(s)6、查看端口状态HW-ONU-B0010705#display board 0/1---------------------------------------Board Name : H821EPFBBoard Status : Normal--------------------------------------------------------------------------------------------------------------------Port Port Optic MDI Speed Duplex Flow- Active Link Type Status (Mbps) Ctrl State-----------------------------------------------------------------------------1 FE - auto auto auto off deactive offline2 FE - auto auto_100 auto_full off active online3 FE - auto auto_100 auto_full off active online4 FE - auto auto auto off active offline5 FE - auto auto auto off active offline6 FE - auto auto auto off active offline7 FE - auto auto auto off active offline8 FE - auto auto auto off active offline9 FE - auto auto_100 auto_full off active online10 FE - auto auto_100 auto_full off active online11 FE - auto auto_10 auto_full off active online12 FE - auto auto auto off active offline13 FE - auto auto auto off active offline14 FE - auto auto_100 auto_full off active online15 FE - auto auto auto off deactive offline16 FE - auto auto auto off active offline -----------------------------------------------------------------------------Note: For any port, setting MDI to auto-negotiation is invalid, for a 1000M Electrical port in the full-duplex mode, setting MDI to any value isInvalid7、开端口（华为只能在ONU上开）HW-ONU-B0010705#configHW-ONU-B0010705(config)#interface epf 0/1HW-ONU-B0010705(config-if-epf-0/1)#undo shutdown 18、查看某端口下MACHW-ONU-B0101904#display mac-address port 0/1/4-----------------------------------------------------------------------------SRV-P TYPE MAC MAC TYPE F /S /P VPI VCI FLOW FLOW VLANIDINDEX TYPE PARA-----------------------------------------------------------------------------3 eth 0023-8964-7eb0 dynamic 0 /1 /4 - - vlan untag 144-----------------------------------------------------------------------------Total: 1Note: F--Frame, S--Slot, P--Port, VPI indicates GEM PortID for GPON,VPI indicates ONT ID for EPON, v/e--vlan/encap,pri-tag--priority-tagged, ppp--pppoe, ip—ipoe8、写SNHW-ONU-B0110213#configHW-ONU-B0110213(config)#interface eponnni 0/0/1HW-ONU-B0110213(config-if-eponnni-0/0/1)#password 14491238893常见故障处理1、新装ONU设备不在线处理流程：1、查看对应端口是否有未授权设备，若有，查看SN/MAC是否正确，否则，下一步。

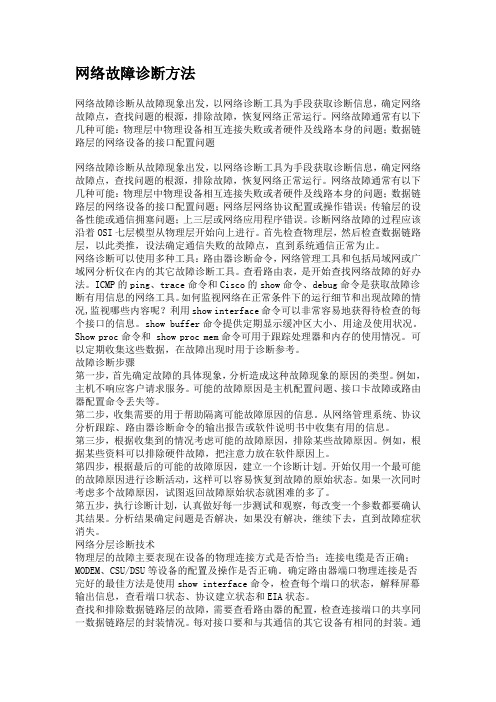

网络故障诊断方法网络故障诊断从故障现象出发，以网络诊断工具为手段获取诊断信息，确定网络故障点，查找问题的根源，排除故障，恢复网络正常运行。
网络故障通常有以下几种可能：物理层中物理设备相互连接失败或者硬件及线路本身的问题；数据链路层的网络设备的接口配置问题网络故障诊断从故障现象出发，以网络诊断工具为手段获取诊断信息，确定网络故障点，查找问题的根源，排除故障，恢复网络正常运行。
网络故障通常有以下几种可能：物理层中物理设备相互连接失败或者硬件及线路本身的问题；数据链路层的网络设备的接口配置问题；网络层网络协议配置或操作错误；传输层的设备性能或通信拥塞问题；上三层或网络应用程序错误。
诊断网络故障的过程应该沿着OSI七层模型从物理层开始向上进行。
首先检查物理层，然后检查数据链路层，以此类推，设法确定通信失败的故障点，直到系统通信正常为止。
网络诊断可以使用多种工具：路由器诊断命令，网络管理工具和包括局域网或广域网分析仪在内的其它故障诊断工具。
查看路由表，是开始查找网络故障的好办法。
ICMP的ping、trace命令和Cisco的show命令、debug命令是获取故障诊断有用信息的网络工具。
如何监视网络在正常条件下的运行细节和出现故障的情况,监视哪些内容呢？利用show interface命令可以非常容易地获得待检查的每个接口的信息。
show buffer命令提供定期显示缓冲区大小、用途及使用状况。
Show proc命令和 show proc mem命令可用于跟踪处理器和内存的使用情况。
可以定期收集这些数据，在故障出现时用于诊断参考。
故障诊断步骤第一步，首先确定故障的具体现象，分析造成这种故障现象的原因的类型。
例如，主机不响应客户请求服务。
可能的故障原因是主机配置问题、接口卡故障或路由器配置命令丢失等。
第二步，收集需要的用于帮助隔离可能故障原因的信息。
从网络管理系统、协议分析跟踪、路由器诊断命令的输出报告或软件说明书中收集有用的信息。
关于网络故障检测和排除的基本方法一、网络故障计算机网络是一个复杂的综合系统，因此网络故障诊断工作就是显得繁杂。
许多网络管理者都经受过网络异常的困扰。
如果网络忽通忽断，或者经常出现莫名其妙的现象，那么网络就可能存在故障隐患。
计算机管理者，经常发现引起网络故障的原因很多，有操作系统引起的，有应用程序冲突引起的，有硬件引起的等。
以下从几方面来分析网络故障：1、按照故障性质的不同来分网络故障划分为物理故障与逻辑故障两种。
（1）物理故障物理故障称为硬故障，是指由硬件引起的网络故障。
（2）逻辑故障逻辑故障称为软故障，是指由软配置或软件错误等引起的网络故障。
2、按照故障出现的对象来分(1)主机故障主机故障常见的原因就是主机配置不当。
(2)路由器故障路由器故障主要是由于路由器设置错误、路由算法自身的bug、路由器超负荷等问题导致网络不通或时通时不通的故障。
(3)线路故障线路故障主要是由于线路老化、损坏、接触不良和中继设备故障等问题所致。
二、网络故障检测与排除的基本方法1、连通性故障：连通性故障通常有以下几种情况：（1）计算机无法登陆到服务器。
（2）无法通过局域网接入internet。
（3）在“网上邻居”中只能看到自已，而看不到其他计算机，从而无法使用其他计算机上的共享打印机。
（4）计算机无法在网络内访问其他计算机上的资源。
（5）网络中的部分计算要运行速度异常缓慢等。
连通性故障常见的原因有：(1) 网卡未安装或配置错误。
(2) 网卡硬件故障。
(3) 网络协议未安装或设置不正确。
(4) 网线、跳线或信息插座故障；Hub、交换机电源未打开。
(5) 交换机硬件故障或交换机端口硬件故障等。
连通性故障的排除方法如下：（1）确认连通性故障当网络出现应用故障时，如无法接入Internet，可首先尝试查找网络中的其他计算机。
网络使用正常，可排除连通性故障原因。
如虽然无法接入Internet，但能够在“网上邻居”中找到其它计算机，或可用Ping通其他计算机。

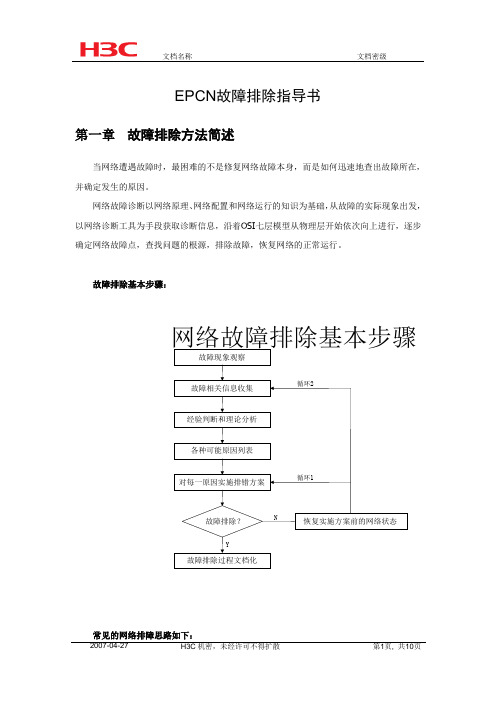

EPCN故障排除指导书第一章故障排除方法简述当网络遭遇故障时，最困难的不是修复网络故障本身，而是如何迅速地查出故障所在，并确定发生的原因。
网络故障诊断以网络原理、网络配置和网络运行的知识为基础，从故障的实际现象出发，以网络诊断工具为手段获取诊断信息，沿着OSI七层模型从物理层开始依次向上进行，逐步确定网络故障点，查找问题的根源，排除故障，恢复网络的正常运行。
故障排除基本步骤：常见的网络排障思路如下：第一步：识别故障现象的真面目：分析网络故障时，最重要的是清楚故障现象是什么。
有很多时候我们会被一些非故障、或者其他表面现象所蒙蔽而看不清楚什么是故障的真正现象。
这个时候就需要我们尽可能多的收集故障现象，并进行统计区分，找出故障的共性来判断什么是真正的故障现象。
特别当多个故障同时存在的时候，要通过系统的办法来区分各个故障并逐个解决。
第二步：故障相关信息收集：应该尽可能多的收集故障信息，这些信息应该是尽可能的全面详细。
除了向受影响的用户、网络人员或其他关键人员提出问题，了解故障信息外。
更应该详细了解组网信息。
了解局方当前数据网络的整体组网信息，特别在解决EPCN相关问题时，更要详细了解现场有线电视传输网的组网情况，了解每个光节点所在位置及输出情况、放大器的所在，了解线路上各个分支分配器的情况等等。
EoC线路上的情况有时候不像其他组网情况有现成可利用的网络结构图，很多详细的组网信息需要到现场亲身查找才能了解到。
记录故障发生时候的所有信息（时间、地点、版本、设备状态、型号、正在进行的操作等等）。
有时候时间地点等等看起来和故障完全无关的信息很有可能是解决故障的关键所在。
在收集故障相关信息时，也要根据故障描述的性质，使用各种工具搜集情况。
除了利用ping、tracert、Debug、Display等其他常用工具收集网络信息外，在EPCN故障解决上，特别要用场强测试仪器检查当前线路信息，并及时捕捉和保存设备上的线路等诊断信息。
EPON监测技术研究（1）一、引言随着电信市场竞争的日益激烈，基于铜缆的ADSL（Asymmetric Digital Subscriber Line，非对称数字用户线）技术为基础的宽带接入建设模式将不能适应开展高清视频、安全监控等高速率带宽业务的需求。
“光进铜退”作为实施网络转型和固网宽带化的有效措施，在提升网络对业务的支撑能力、提高接入带宽、增强运营商的核心竞争能力方面将发挥重要作用。
作为接入网新技术，EPON（Ethernet Passive Optical Network，基于以太网技术的无源光网络）的建设有效缓解了铜缆被盗严重、价格上涨较快、成本不断增加的状况。
为更好适应IP业务，第一英里以太网联盟（EFMA）在2001年初提出了在二层用以太网取代ATM的EPON技术，IEEE802.3ah工作小组对其进行了标准化，EPON可支持1.25Gbps。
现在速率可以提升到10Gbps，由于其将以太网技术与PON技术完美结合，因此成为了非常适合IP业务的宽带接入技术。
EPON是一种新型的光纤接入网技术，它采用点到多点的结构、无源光纤传输，在以太网之上提供多种业务，它在物理层采用了PON 的技术，在链路层使用以太网协议，利用PON的网络拓扑结构实现了以太网的接入。
因此，它综合了以太网技术和PON技术的优点：低成本、高带宽、扩展性强、灵活快速的服务重组、与现有以太网的兼容性好、方便管理等，由于EPON的众多优点，越来越受到人们的青睐，即将成为宽带接入网一种最有效的方式。
二、PON主要测试技术对PON的测试主要包括互通性测试、协议测试、系统传输性能测试、业务和功能验证等几个方面，而随着客户对业务QoS（Quality of Service，服务质量）要求的不断提升，如何保证整个PON系统能够高效、快速、不间断的提供服务迫在眉睫。
要达到这样的目的就必须保证系统不出故障，或者在出现故障后能够及时的发现并准确的定位故障点从而进行快速排除。
