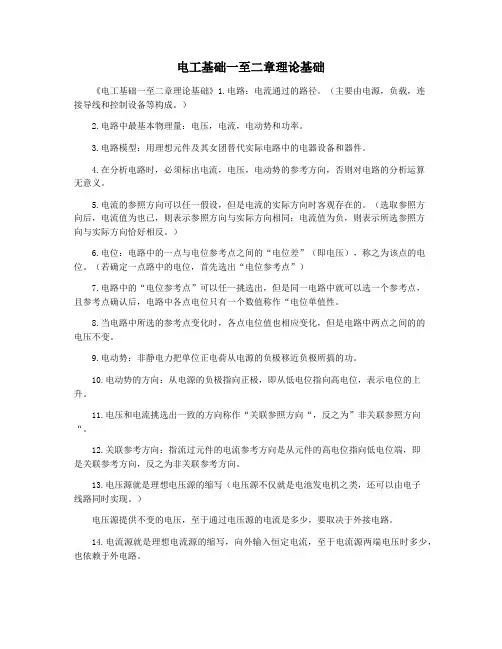

电工基础一至二章理论基础《电工基础一至二章理论基础》1.电路：电流通过的路径。
（主要由电源，负载，连接导线和控制设备等构成。
）2.电路中最基本物理量：电压，电流，电动势和功率。
3.电路模型：用理想元件及其女团替代实际电路中的电器设备和器件。
4.在分析电路时，必须标出电流，电压，电动势的参考方向，否则对电路的分析运算无意义。
5.电流的参照方向可以任一假设，但是电流的实际方向时客观存在的。
（选取参照方向后，电流值为也已，则表示参照方向与实际方向相同；电流值为负，则表示所选参照方向与实际方向恰好相反。
）6.电位：电路中的一点与电位参考点之间的“电位差”（即电压），称之为该点的电位。
（若确定一点路中的电位，首先选出“电位参考点”）7.电路中的“电位参考点”可以任一挑选出，但是同一电路中就可以选一个参考点，且参考点确认后，电路中各点电位只有一个数值称作“电位单值性。
8.当电路中所选的参考点变化时，各点电位值也相应变化，但是电路中两点之间的的电压不变。
9.电动势：非静电力把单位正电荷从电源的负极移近负极所搞的功。
10.电动势的方向：从电源的负极指向正极，即从低电位指向高电位，表示电位的上升。
11.电压和电流挑选出一致的方向称作“关联参照方向“，反之为”非关联参照方向“。
12.关联参考方向：指流过元件的电流参考方向是从元件的高电位指向低电位端，即是关联参考方向，反之为非关联参考方向。
13.电压源就是理想电压源的缩写（电压源不仅就是电池发电机之类，还可以由电子线路同时实现。
）电压源提供不变的电压，至于通过电压源的电流是多少，要取决于外接电路。
14.电流源就是理想电流源的缩写，向外输入恒定电流，至于电流源两端电压时多少，也依赖于外电路。
15.电压的实际方向与电流的实际方向总是一致的。
（在关联参考方向下，电压时正值，电流一定是正值；在非关联参考方向下，电压，电流一个是正值，另一个必定时负值。
）16支路----------电路中至少有一个电路元件且通过同一电流的路径称之为“支路“。

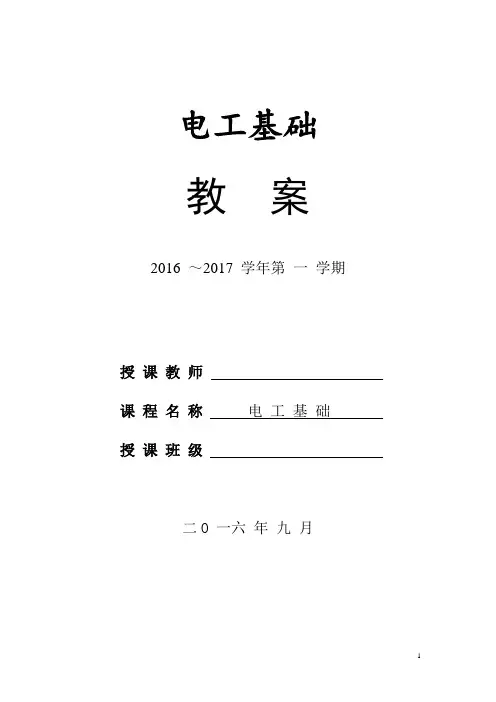

电工基础教案2016 ～2017 学年第一学期授课教师课程名称电工基础授课班级二O 一六年九月[引入]（略）[板书] 1.1 电路[板书] 1.1.1 实际电路组成与功能1、什么是电路?电路：指一个基本电流回路称为电路。
2、电路由哪些部分组成？(1) 电气设备电源<提供电能>负载<消耗电能>(2) 元器件开关导线①电源(供能元件):为电路提供电能的设备和器件(如电池、发电机等)。
②负载(耗能元件):使用(消耗)电能的设备和器件(如灯泡、电动机等常用电器),负载也常被称为用电器。
③控制设备和器件:控制电路通、断,保护电路安全,使电路能够正常工作的装置,如开关、熔断器、继电器等。
④连接导线:连接电源与负载的金属线称为导线。
它把电源产生的电能送到负载。
[板书] 1．1．2电路模型1.什么是电路模型?由理想元件组成的电路形式,叫做电路模型。
2.为什么要构想电路模型呢?因为实际电路的元件种类繁多,情况复杂对于电路分析极其不方便,为了便于对电路进行分析和计算,我们采用了"理想化"的科学抽象方法,将实际的电路元件近似化、理想化，忽略其次要性质，用能反映其主要电磁性质的“模型”来表示，即用理想元件来表示。
3.什么是理想元件?只考虑元件主要性质，忽略其次要性质的元件，称为理想元件。
具有两个端钮的元件，称为二端元件。
其中电阻、电感、电容属于为无源元件。
电压源、电流源属于有源元件。
[板书] 1.1.3 电路的工作状态电路的工作状态一般有三种：有载状态、短路状态和开路状态。
[引入]（略）[板书] 1.2电路中的基本物理量[板书] 1.2.1.电流电荷在电路中有规则的定向移动于是便形成了电流。
定义：电流就是指带电粒子在电源作用下所发生的定向移动。
产生电流必须具备两个基本条件：第一：导体内要有可作定向移动的自由电荷；第二：要有使自由电荷作定向移动的电场。
通常规定：正电荷移动的方向为电流的实际方向。

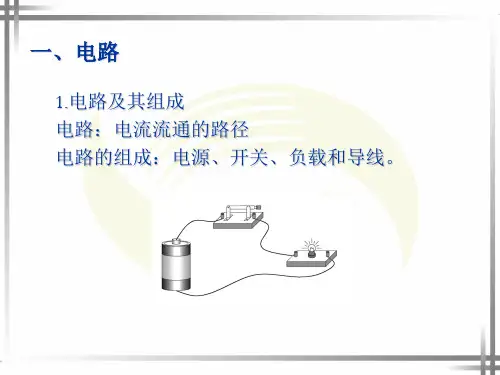

中职学校《电工基础》教 案教 案 教学过程:第1章电路的基础知识 §1-1电路和电路图一.电路的基本组成1.电路：电路是电流的流通路径,它是由一些电气设备和元器件按一定方式连接而成的。
复杂的电路呈网状, 又称网络。
电路和网络这两个术语是通用的。
2.电路的组成：电源：电源是电路中提供电能的设备。
负载：电路中吸收电能或输出信号的器件导线和开关：导线是用来连接电源和负载的元件。
开关是控制电路接通和断开的装置。
二、电路的基本功能R一是电路的一种作用是实现能量的传输、分配和转换。
另一种作用是实现信息的传递和处理。
三、电路图实际电路可以用一个或若干个理想电路元件经理想导体连接起来模拟,这便构成了电路模型。
鼓励学生自己找出日常生活中的电源负载，帮助学生理解电源、负载的定义。
电路图：用统一规定的图形符号画出电路模型图称为电路图。
1.电路原理图用电路符号描述电路连接情况的图称为电路原理图，简称电路图或原理图。
2.原理框图原理框图也简称框图，它是一种用矩形框、箭头和直线等来表示电路工作原理和构成概况的电路图。
3.印制电路图电路元件的安装图称为印制电路图四、电路原理图常用图形符号在一定条件下对实际器件加以理想化，只考虑其中起主要作用，理想电路元件是一种理想化的模型，简称为电路元件。
电阻元件是一种只表示消耗电能的元件；电感元件是表示其周围空间存在着磁场而可以储存磁场能量的元件；电容元件是表示其周围空间存在着电场而可以储存电场能量的元件等。
记忆表1-1常用图形符号安全教育，白露要到了，天气由热转凉，预防感冒。
作业，教材P5 2教案教学过程:§1-2电流和电压（一）复习旧课：电路的基本组成 讲授新课：电流和电压安全教育，上下楼梯，请靠右行，轻声慢步，请勿拥挤。
一、电流电流的形成，简单阐述电流的本质,从物质内部结构进行分析.电荷的定向运动形成电流1.电流的方向电流：带电粒子（电子、离子等）的定向运动, 称为电流。
