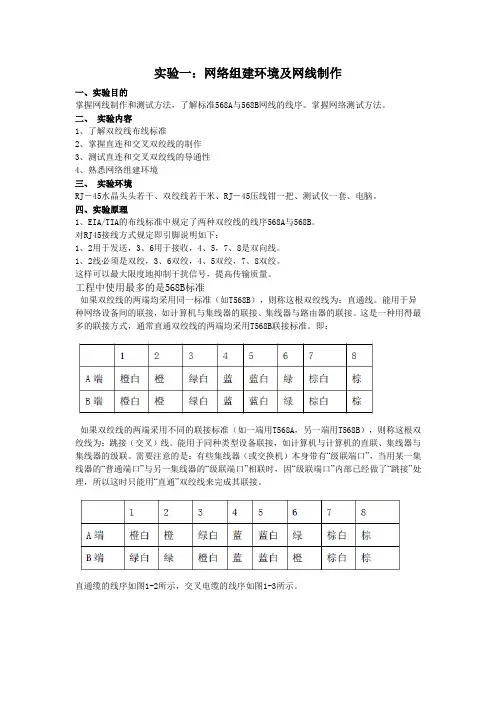

实验一：网络组建环境及网线制作一、实验目的掌握网线制作和测试方法，了解标准568A与568B网线的线序。

掌握网络测试方法。

二、实验内容1、了解双绞线布线标准2、掌握直连和交叉双绞线的制作3、测试直连和交叉双绞线的导通性4、熟悉网络组建环境三、实验环境RJ－45水晶头头若干、双绞线若干米、RJ－45压线钳一把、测试仪一套、电脑。

四、实验原理1、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

对RJ45接线方式规定即引脚说明如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

这样可以最大限度地抑制干扰信号，提高传输质量。

工程中使用最多的是568B标准如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直通线。

能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。

这是一种用得最多的联接方式，通常直通双绞线的两端均采用T568B联接标准。

即：如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B），则称这根双绞线为：跳接（交叉）线。

能用于同种类型设备联接，如计算机与计算机的直联、集线器与集线器的级联。

需要注意的是：有些集线器（或交换机）本身带有“级联端口”，当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时，因“级联端口”内部已经做了“跳接”处理，所以这时只能用“直通”双绞线来完成其联接。

直通缆的线序如图1-2所示，交叉电缆的线序如图1-3所示。

图1-2 直通电缆的线序图1-3 交叉电缆的线序2、检查网络1在网络中的计算机，计算机的定位是靠IP地址来标识的。

因此在维护网络中首先要检查的就是计算机的IP地址，这一切就要靠Ipconfig命令来完成。

可以使用ping命令来监测网络的配置、通路是否正确。

2 网络是否通路： ping 主机IP地址3 TCP/IP协议是否正常：ping 127.0.0.14 网卡是否正常 ping 10.5.6.1355 网关的连通性 ping 网关地址6 使用nslookup查看DNS服务器ip地址7使用tracert命令查看路径五、实验步骤1 网线制作和测试（1）取一段适当长度的双绞线，两端用剪刀剪齐，用压线钳剥去一端的塑料包皮约10-13cm，注意不要剥的太长，避免划伤内部细线。

网线线序一般的橙白,橙,绿白,蓝，蓝白，绿，棕白，棕。

若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 如果只有一根网线,但想两台机子同时上网,不增加外设，做网线时45水晶头连接方法对自己,从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿,白棕、棕)网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿,蓝，白蓝,绿,白棕,棕。

B端:（标准568B):白橙，橙,白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC (电脑连接电脑）A端:(568A)：白绿，绿，白橙,蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕,棕.三、HUB连HUB （上网设备连接上网设备）A端：（568A）：白绿，绿，白橙，蓝,白蓝，橙，白棕，棕；B端：(568B)：白橙，橙,白绿，蓝，白蓝,绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种.直通网线与我们平时所使用的没有什么区别,都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输,而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下:1对3，2对6，3对1，4对7，5对8，6对2，7对4,8对5.例如：一端为：白橙、橙,白绿、蓝,白蓝、绿，白棕、棕;另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A.用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）. 10M的网卡中只有四根弹片,8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做;100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰,严格按照规范做线能减少网络故障.100M使用四对线要求12,36，45，78必须双绞交叉线的制作(用于HUB没有线连口、两台电脑直连)10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6.（其中1发送数据、1发送数据、2发送数据、3发送数据、6接收数据:4、5、7、8保留。

网线线序详解网线线序一般的橙白,橙,绿白,蓝,蓝白,绿,棕白,棕.若是只有四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个入口压制即可. 如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

工具：驳线钳（用于接驳水晶头）（必备）水晶头接法：关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：（TIA/EIA568B）1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk）所以应按照国际标准打线！！双机用网卡互连水晶头做法匕图任_ 一边即为询小赠#制嚇网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议,进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与 RJ45头组成。

双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3100Base-T的标准。

做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时非常重要，不能搞错。
