给排水设计施工说明

  • 格式：doc
  • 大小：71.00 KB
  • 文档页数：6

I． Design Basis 1. Drawing documents provided and the design conditions provided by the Owner 2. the current relevant national specifications Design Specification of Auntomatic Water Spraying and Fire Extinguishing System GB50084-2001(2005 EDITION) Architecure and Design Fire Safety Rules GB50016-2006 Design Specification of Fire-extinguisher Configuration Design Specification of Water supply and drainage Design Specification of exterior water supply Design Specification of exterior water drainage

II. Design scope 1. The design covers the water supply and drainage, fire fighting and water spraying system of the unit.

III. Piping system and water quantity The works includes life water supply system, life sewage water, rain water system, fire-extinguisher water supply system, automatic water spraying and gas fire extinguisher system.. 2. the water usage of interior fire extinguisher is 20L/s, exterior is 25L/S, automatic water spraying fire extinguisher system is 30L/S. 3. Life water supply system Set 300 cubic meters fire fighting water pool on basement one, 18 tons fire fighting water tank on the roof. Water spraying and fire-extinguisher share the water tank.

Parameters of the fire extinguisher pump and spary pump are not fixed. One for use, one for spare. The drawing of the fire fightinhg paum will come out after the location of the fire fighting water pool is confirmed. 3) the sewage water will be drained to municipal sewage water pipe after the septic tank processing. 4) set the tool aeration pipe and vent stack in public toilet

3. rain water system 1) adopt the siphon rainwater system for the roof rain water, use patented stainless bottom Silico-manganese alloy water bucket 2) HDPE pipes and fittings using pvc pipe or water supply, hot melt connection. When the pipeline passes through the fire district, use siphon drainage channels specially for fire rings, fireproof rings shall be fire-retardant material 3) The exterior ground rainwater will be collected by exterior rainwater paipe to municaipal rain water pipe. 4. Exterior fire hydrant water supply system: use municipal low-pressure system, exterior fire hydrant, water supply directly by the municipal, intervening space not longer than 120 meters. 5 Interior fire hydrant water supply system: a. The project is on Class 2 multi-storey commercial building, building height 8 meters, interior fire hydrant water usage 20L / S, exterior fire hydrant water usage 25L / S d. fire hydrant water supply pump control: two fire hydrant water supply pumps, spare for each other. In case of fire, the pump canbe started and alarmed by pushing any botton of fire hydrant pump, fire fighting center or water pump room. After tge pump is started, the feedback information will be sent to fire hydrant and fire fighting control center. e. Interior fire hydrant box: combined type fire hydrant cabinet with fire extinguisher, the preset hole size is 1830*730*240mm,the hole bottom is 100mm up the ground, the fire hydrant mouth shall be 65mm, monitor spout shall be 19mm, with 25m long glue hose and fire fighting reel. The fire hydrant installation height shall be the mouth 1.1m up the ground. For detailed installation, refer to 04S202

g. install 4 sets of water pump shifting coupling for the exterior to connect the interior pipe system. 6. Auntomatic water spraying fire extinguishing system The spraying system of the works shall be designed according to Chinese II, use standing type 68 degree glass ball sprinkle-nozzle, keep 10% of the the nozzle for spare.

9. Gas extinguishing system Transformer and distribution room adopts ZHG25-2X90 cabinet heptafluoro-propane fire extinguishing system, which will be fixed by the manufacturer.

10. Mobile fire extinguisher: Transformer and distribution room shall be installed with two pieces of 5kg portable drymeal Ammonium Phosphate fire extinguisher, see the detailed location on the plan. Set two pieces of 3kg ABC type fire hydrant box.

Construction Descriprtion 1. pipe materials 1) life water supply pipe: a. use PPR water supply pipe for life water supply b. exterior embedded water supply pipe: double-wall corrugated pipe connection c. pipes connected to submersible sewage pump: Steel wire frame composite pipe, groove type or flange connection d. interior rain water vertical pipe and suspended pipe: HDPE pipe, hot melt connection e. overflow pipe and drain pipe: Galvanized steel pipe, fange connection

合集下载

住宅建筑室内给水排水设计说明

住宅建筑室内给水排水设计说明

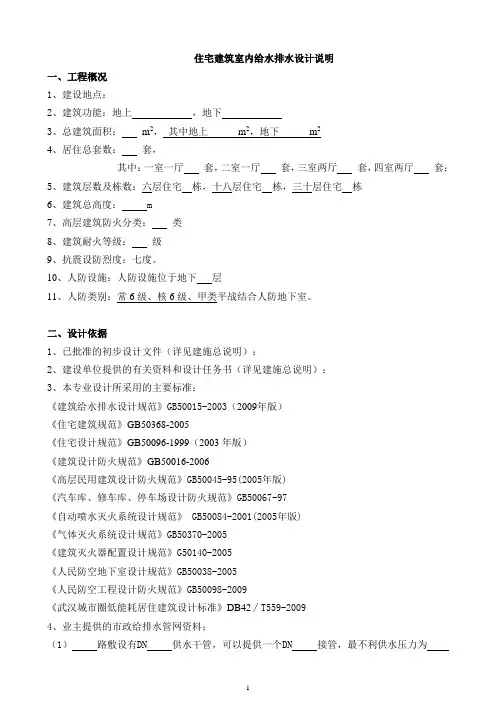

住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。

10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。

二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。

（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。

三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。

给排水设计说明书

给排水设计说明书

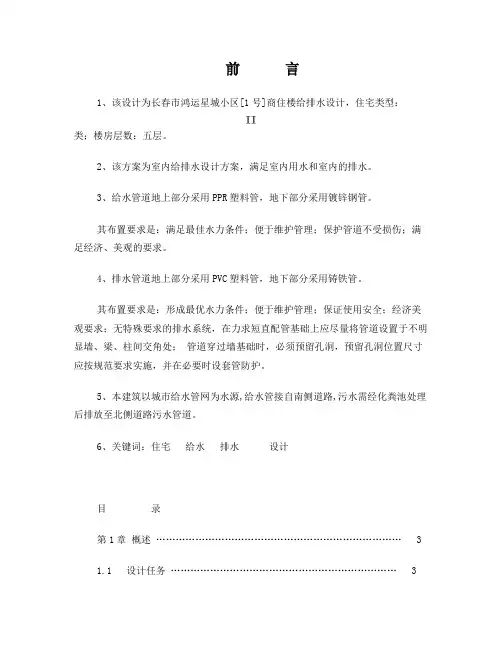

前言1、该设计为长春市鸿运星城小区[1号]商住楼给排水设计，住宅类型：类；楼房层数：五层。
