给排水设计方案说明模板一、项目概述本设计方案主要针对某个具体项目的给排水设计进行说明，包括设计目标、项目背景、设计要求等内容。
二、设计目标1. 实现项目区域内所有建筑物的正常给水和排水需求。
2. 保障给排水系统的稳定性和可靠性，提高系统运行效率。
3. 采用合理的设计方案，保障系统的安全性和环境友好性。
4. 考虑项目投资和运维成本，在满足设计要求的前提下，尽量节约资源和降低成本。
三、项目背景项目位于某城市的某区域，是一个综合性建筑群，包括住宅楼、商业楼、办公楼等不同类型建筑，总建筑面积约为XXX平方米。
由于区域发展迅速，居民和商业活动频繁，对给排水系统提出了较高的要求。
四、设计要求1. 给水系统要求：a. 确保每个建筑单位都能够得到稳定的供水；b. 采用合理的管网布局，减少管线损失和压力波动；c. 使用优质的给水设备，提高供水质量；d. 考虑用水需求峰值，合理设计水箱容量；e. 保障消防用水需求。
2. 排水系统要求：a. 确保每个建筑单位排水畅通；b. 采用合理的管网布局，确保排水坡度；c. 使用高效的排水设备，提高排水效率；d. 考虑雨水排放和污水处理的问题；e. 保障排水系统的安全性和环境友好性。
3. 其他要求：a. 必须遵循相关法律法规和工程标准；b. 设计方案要符合项目投资和运维成本的要求；c. 需要提供详细的报告和图纸，以便后续施工和验收。
五、设计方案设计方案需要全面考虑项目的实际需求和限制条件，采用合理可行的技术手段实现给排水系统的设计要求。
具体方案包括但不限于以下几个方面：1. 给水系统设计方案：a. 确定主要供水源及供水管道；b. 设计管网布局和管径；c. 确定水箱容量和选用水泵设备；d. 考虑消防用水系统。
2. 排水系统设计方案：a. 确定主要排水出口和排水管道；b. 设计管网布局和排水坡度；c. 选用合适的排水设备；d. 考虑雨水排放和污水处理措施。
3. 其他设计方案：a. 考虑给排水系统的安全性和环保性；b. 采用智能化控制系统，提高系统的运行效率；c. 考虑施工和维护便捷性，降低运维成本。
给排水规划说明标题：给排水规划说明引言概述：给排水规划是城市规划中至关重要的一环，它涉及到城市的供水、排水、雨水管理等方面，对于城市的可持续发展和居民生活质量具有重要影响。
本文将从五个方面详细阐述给排水规划的重要性和相关内容。
一、供水规划1.1 水资源评估：对城市的水资源进行评估，包括水源地的水质和水量等指标，为供水规划提供依据。
1.2 水源保护：制定水源地保护措施，包括建立保护区域、加强水源地管理和监测等，确保供水的安全和可持续性。
1.3 供水系统规划：根据城市人口、用水需求等因素，规划供水系统的布局、管网设计和水厂建设等，以满足城市的供水需求。
二、排水规划2.1 雨水排放规划：制定雨水排放的方案，包括建设雨水收集设施、设置雨水管网和雨水排放口等，以减少城市内涝和水资源浪费。
2.2 污水处理规划：规划污水处理设施的建设和改造，确保城市污水的合理处理和排放，以保护水环境和居民健康。
2.3 排水管网规划：设计城市排水管网的布局和管径，确保排水系统的畅通和高效，减少污水倒灌和管道堵塞等问题。
三、雨水管理规划3.1 雨水收集利用：规划雨水收集系统，将雨水用于灌溉、景观水体补充等，减少城市对地下水的依赖，实现水资源的可持续利用。
3.2 雨水渗透措施：制定雨水渗透措施，包括建设雨水花园、绿地和雨水渗透井等，减少城市的地表径流，改善城市的水文循环。
3.3 雨水调蓄设施规划：规划雨水调蓄设施的建设，包括雨水花园、雨水池塘和地下蓄水池等，用于调节城市雨水径流，减轻洪涝灾害的风险。
四、水环境保护规划4.1 水质监测与评估：建立水质监测体系，对城市水环境进行监测和评估，及时发现和解决水污染问题，保护水资源。
4.2 水生态恢复规划：制定水生态恢复方案，包括湿地保护和修复、水体生态修复和鱼类保护等，保护和改善水生态环境。
4.3 水资源管理与调度：制定水资源管理和调度方案，包括水资源的分配和利用、水量调度和水权交易等，实现水资源的合理利用和保护。
给排水工程设计说明（一）管材、接口、保温及防腐给水塑料管（UPVC、PE、PP-H-R、PB等）外径≤110mm与金属管道连接时，应采用带金属嵌件的管件过渡，该管件一端与塑料管用热熔连接，另一端用丝扣与金属管连接。
各种管道应采用与该类管材相应的专用配件。
给排水各系统管材选用及其保温防腐见：管材选用一览表。
（二）系统说明及设计参数：（1）一般生活给水系统：一层采用市政直接供水，市政压力0.20MPa，二层及以上采用加压供水，供水压力0.40MPa。
（2）消防水池：室内外消火栓、自动喷水灭火系统及水幕系统合用，水池有效容积2574m3。
（3）室内外消火栓系统：采用消防水池－消火栓加压泵-稳压装置-消防水箱（与自动喷淋、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
消火栓系统加压泵：Q=60L/sH=0.80MPa，一用一备。
室内消火栓系统采用干式系统，入户供水管设电磁阀，在消火栓箱处设报警及直接开启电磁阀的手动按钮。
室内消火栓给水管道布置成环状管网，每层消火栓布置均能满足火灾时任何部位有二股充实水柱到达。
厂区内设环状消防管网，环网上设地上式室外消火栓，其间距不超过120m，保护半径不超过150m。
（4）自动喷水灭火系统：采用用消防水池－自动喷水灭火系统加压泵－稳压装置-消防水箱（与消火栓、水幕系统共用，有效容积18m3，设于2号建筑屋面）的临时高压供水系统。
主厂房净空高度8＜～≦12m区域按非仓库类高大净空场所设计，设计喷水强度12L/min.m2，作用面积300m2,采用K=115喷头，系统设计流量80L/s，持续喷水时间1.0h；其他区域按中危险级Ⅱ级设置，设计喷水强度为8L/min.m2，作用面积160m2设置，设计流量30L/s，持续喷水时间1.0h。
皮带分拣设备预留喷洒系统,设计水量为15个K80喷头出水量，设计水量约25L/S，持续喷水时间1.0h。
均为预作用式系统。
设备专业施工图设计说明给排水专业施工图设计说明目录第一章总则1.1. 工程设计依据1.2. 工程概况1.3. 设计原则1.4. 设计范围1.5. 定义1.6. 设计协调1.7. 图纸标注单位说明第二章制图说明2.1. 建筑分区说明2.2. 图纸编号说明2.3. 图纸比例说明2.4. 设备编号说明2.5. 系统、立管、空调风口、电动风阀及自控阀等编号说明第三章初步设计说明3.1. 室外管线3.2. 给水排水3.2.1 给水3.2.1.1 生活给水3.2.1.2 消防给水3.2.1.3 生活饮用水系统3.2.1.4 其它给水3.2.2 中水3.2.3 排水3.3. 空调、采暖、通风3.3.1 设计参数及设计标准3.3.2 室内负荷计算总量3.3.3 空调采暖方案3.3.4 空调冷热源3.3.5 空调采暖冷热水系统3.3.6 室内气流组织3.3.7 通风系统3.4. 动力3.5. 自动监控要求3.6. 建筑能耗计量3.7. 消防设计专篇3.7.1 消防用水量3.7.2 消防储水池3.7.3 室外消火栓系统3.7.4 室内消火栓系统3.7.5 自动喷水灭火系统3.7.5.1 湿式系统及预作用式系统3.7.5.2 大空间智能型主动喷水灭火系统3.7.6 机械加压送风防烟系统3.7.7 机械排烟系统3.7.8 空调通风系统防火措施3.7.9 其他防火系统3.8 环保设计专篇3.8.1 噪声控制3.8.2 室内环境3.8.3 污水处理3.8.4 废气排放3.9 卫生防疫专篇3.10 节水设计专篇3.11 节能设计专篇第四章施工说明4.1. 管材及做法4.2. 保温材料及做法4.3. 阀门配件及做法4.4. 系统工作压力、试验压力4.5. 防腐、冲洗4.6. 支吊架4.7. 其它第一章总则1.1 工程设计依据：本工程设计执行国家现行建筑设计规范、规程、标准、通用图集及建设部、郑州市有关规定，主要包括（但不限于）：设备专业施工图设计说明设备专业施工图设计说明工程设计依据－标准图、通用图集（一）设备专业施工图设计说明工程设计依据－标准图、通用图集（二）设备专业施工图设计说明1.2 工程概况―商业‖ 项目位于河南。
给排水工程设计说明一、工程概况二、设计依据1．相关文件及基础资料（1）业主提供物探成果（2）业主提供1:500实测地形图；（3）勘察单位提供的勘察报告、相关试验工程报告；（4）《关于道路项目雨水污水管道用材事宜的函》；（5）《关于本项目相关的会议纪要》；2．相关规划(1)《XX市城市总体规划修编（2001～2020)》；(2)《XX市XX地区分区规划调整（2008-2020）》；（3）《XX市给水工程系统规划（2006～2020）》；（4）《XX市污水工程系统规划（2006～2020）》；（5）《XX市雨水系统及防洪规划（2006～2020）》；3．采用的规范及尺度➢《室外给水设计规范》(GB-2006)；➢《室外排水设计规范》(GB-2006)（2016年版）；➢《给水排水工程管道结构设计规范》（GB-2002）；➢《市政公用工程设计文件编制深度规定》（2013年版）；➢《城市工程管线综合规划规范》（GB-2016）；➢《给水排水管道工程施工及验收规范》（GB-2008）；➢《公路排水设计规范》（JTG/TD33-2012）；➢《城镇给排水工程技术规范》（GB -2012）；➢《XX市城市规划技术标准与准则（2017年版）》；➢其他国家及地方现行有关设计规范及标准。
三、设计内容工程设计内容市政门路配套的给水、雨水、污水、缆线管廊、门路预留沟、绿化喷灌、低影响开发雨水系统工程设计，燃气管仅预留线位，不在本次设计范围，由业主委托具备相干资质单元另行施行。
4、一般说明（1）图中所注尺寸，除特别说明或标注外，管径、井径以mm计，其余均以m计；（2）图中所注标高，压力管标高以其管中央计，重力排水管渠以其管渠内底计；（3）图中尺寸、桩号均指导管中央或井中央，雨水渠坐标指导检查井盖中央，其余管道坐标为井中央；（4）采用1956年黄海高程系。
5、工程近况及其评价1．给水工程现状2.排洪及雨水工程现状3．污水工程近况4、燃气管线现状六、管线综合设计1．管线平面设计本工程依据《XX市城市规划技术标准与准则》（2017年版），需布置的管线有给水、雨水、污水、电力、通、燃气等管线，按照道路断面布置情况，考虑各种管线的使用和维修方便，管线尽量布置在人行道、绿化带内。

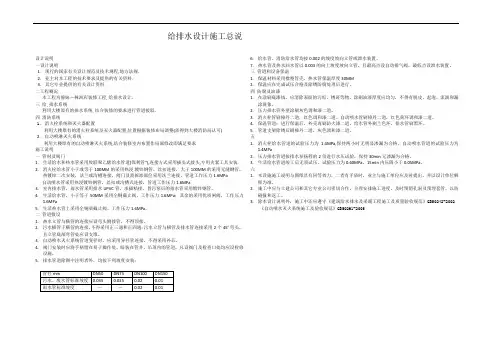

给排水设计施工总说设计说明一设计说明1.现行的国家有关设计规范及技术规程,地方法规.2.业主对本工程的技术要求及提供的有关资料.3.其它专业提供的有关设计资料.二工程概况本工程为傣妹—株洲店装修工程,给排水设计.三给,排水系统利用大楼原有的排水系统,结合装修的要求进行管道接驳.四消防系统1.消火栓系统和灭火器配置利用大楼原有的消火栓系统及灭火器配置,位置根据装修布局调整(需得到大楼消防局认可)2.自动喷淋灭火系统利用大楼原有的自动喷淋灭火系统,结合装修室内布置作局部修改即满足要求施工说明一管材及阀门1.生活给水和热水管采用胶联聚乙烯给水管道(保利管"),连接方式采用插头式接头,专用夹紧工具安装.2.消火栓给水管小于或等于100MM的采用热浸.镀锌钢管，丝扣连接，大于100MM的采用无缝钢管，热镀锌二次安装，法兰或沟槽连接，阀门及需拆卸部位采用法兰连接，管道工作压力1.6MPa自动喷水管采用热浸镀锌钢管，丝扣或沟槽式连接，管道工作压力1.6MPa3.室内排水管、雨水管采用排水UPVC管，承插粘接。
替污泵后的排水管采用镀锌钢管。
4.生活给水管，小于等于50MM采用全铜截止阀，工作压力1.6MPa；其余的采用优质闸阀，工作压力1.6MPa5.生活热水管上采用全铜质截止阀，工作压力1.6MPa。
二管道敷设1.热水立管与横管的连接应设弯头侧接管，不得顶接。
2.污水横管于横管的连接，不得采用正三通和正四通；污水立管与横管及排水管连接采用2个45º弯头，且立管底部弯管处应设支墩。
3.自动喷水灭火系统管道变径时，应采用异径管连接，不得采用补芯。
4.阀门安装时应将手柄留在易于操作处。
暗装在管井、吊顶内的管道，凡设阀门及检查口处均应设检修设施。
5.排水管道除图中注明者外，均按下列坡度安装：6.给水管、消防给水管均按0.002的坡度坡向立管或泄水装置。
7.热水管及热水回水管以0.003的向上坡度坡向立管，且最高点设自动排气阀，最低点设泄水装置。
给排水规划说明一、背景介绍随着城市化进程的加快和人口的增加，城市给排水系统的规划和建设变得尤为重要。
合理的给排水规划可以有效地解决城市排水难题，提高城市的环境质量和居民的生活品质。
本文将详细介绍给排水规划的目标、原则、内容和实施步骤。
二、目标设定1. 提高城市的排水能力：确保城市在极端天气条件下的排水能力，避免城市内涝的发生。
2. 保护水资源：合理利用水资源，减少水资源的浪费和污染。
3. 提高水环境质量：通过规划合理的污水处理系统，减少污水对水环境的污染。
4. 保护生态环境：充分考虑生态环境的保护，减少对生态系统的破坏。
三、规划原则1. 综合性原则：将给排水规划纳入城市总体规划，与城市的发展目标相一致。
2. 可持续性原则：规划应具有长远的发展视野，注重资源的可持续利用和环境的可持续发展。
3. 公平性原则：规划应公正合理，兼顾不同区域和居民的需求。
4. 安全性原则：规划应确保给排水系统的安全稳定运行，防止灾害事故的发生。
四、规划内容1. 雨水排水系统规划：根据城市的地形、降雨情况和排水需求，设计合理的雨水排水系统，包括雨水收集、储存和排放设施。
2. 污水处理系统规划：根据城市的人口密度和污水产生量，设计合理的污水处理系统，包括污水收集、处理和排放设施。
3. 给水系统规划：根据城市的人口需求和用水量，设计合理的给水系统，保证居民的正常用水需求。
4. 水资源保护规划：制定相应的水资源保护措施，减少水资源的浪费和污染。
五、实施步骤1. 数据收集和分析：收集城市的地理、气象、人口等相关数据，进行详细的分析和评估。
2. 制定规划方案：根据数据分析的结果，制定相应的给排水规划方案，包括雨水排水、污水处理、给水和水资源保护等方面。
3. 技术设计和评估：进行规划方案的技术设计和评估，确保方案的可行性和合理性。
4. 社会参与和沟通：与相关部门和居民进行沟通和协商，充分考虑各方的意见和需求。
5. 实施和监测：按照规划方案进行实施，同时建立监测系统，对给排水系统的运行情况进行监测和评估。
给排水设计说明范文排水设计是建筑水暖工程中非常重要的一部分，它的设计与施工质量直接关系到建筑物的使用和运营效果。
本文将从排水管道选材、管道走向、管径确定等方面，对排水设计进行详细说明。
首先，排水管道选材是排水设计的首要考虑因素。
一般来说，常用的排水管道材料有铸铁管、钢管、PVC管和PE管等。
铸铁管具有耐腐蚀性能好、强度高等特点，适用于高层建筑的排水系统；钢管则适用于大型厂房和特殊场所，具有较好的抗冲击性能；PVC管和PE管则适用于一般住宅和小型商业建筑，具有安装方便、不易生锈等特点。
在选材时需要根据建筑物的具体情况和要求来综合考虑，确保选用的管材符合相关标准和要求。
其次，排水管道的走向是排水设计中的重要考虑因素。
一般来说，宜将排水管道尽可能靠近建筑物的重要使用场所布设，以减少管道的长度和施工难度。
同时，需要避免排水管道与水源水管、电缆、通风管道等交叉和重叠，以防止相互干扰。
此外，排水管道的走向需要保证坡度适当，以便排水迅速，防止管道内产生污物积存。
再次，根据建筑物的实际情况来确定排水管道的管径也是排水设计中需要考虑的重要问题。
一般来说，排水管道的管径需根据设计排水量、流速、污水性质和管道长度等因素来确定。
对于大型建筑物和高层建筑，一般采用较大的管径，以满足排水量大的要求；对于一般住宅和小型商业建筑，一般采用较小的管径，以满足排水量小的要求。
在确定管径时，还需要综合考虑管道安装和维护的方便性，以确保管道的正常使用和维护。
最后，排水设计还需要考虑排水口的布置和防止反流。
排水口应合理布置在建筑物内外，以满足排水要求；同时，还需要采取措施来防止污水的回流，保证排水系统的正常运行。
在设计排水口时，还需要考虑污水疏通设施，以便日常维护和清洁排水系统。
综上所述，排水设计是建筑水暖工程中非常重要的一环。
在进行排水设计时，需要综合考虑选材、管道走向、管径确定和排水口布置等因素，以确保排水系统安全、高效、可靠地运行。
给排水设计说明范例一、项目背景：随着城市建设的快速发展和人民生活水平的提高，给排水系统在城市建设中的重要性越来越凸显出来。
给排水设计作为城市基础设施的重要组成部分，其合理性和科学性直接影响着城市的居民生活质量和城市形象。
因此，本文将为大家提供一份给排水设计说明的范例，旨在帮助设计人员更好地规划城市的给排水系统。
二、设计目标：1. 安全可靠：给排水系统设计要充分考虑到使用者的安全需求，确保给水水质符合卫生标准，排水系统能够正常运作。
2. 高效节能：给排水系统设计要尽可能减少用水量和能耗，采用节能技术和设备，提高系统的运行效率。
3. 环保可持续：给排水系统设计要符合环保要求，减少污染物的排放，最大限度地保护环境。
4. 适应性强：给排水系统设计要考虑到未来城市的发展需求，具备一定的扩展性，能够适应不同的城市规模和特点。
三、设计原则：1. 综合考虑：给排水系统设计要充分考虑到各种因素，如城市布局、土地利用、水资源状况等，进行综合分析和评估。
2. 科学合理：给排水系统设计要遵循相关的技术规范和标准，保证设计方案的科学性和合理性。
3. 绿色可持续：给排水系统设计要推广使用环保材料和节能设备，减少资源消耗和环境污染。
4. 风险评估：给排水系统设计要进行风险评估，识别潜在的风险和问题，并提出相应的应对措施。
5. 经济可行：给排水系统设计要充分考虑到经济效益，确保设计方案的可行性和可持续性。
四、设计内容：给排水系统的设计内容包括以下几个方面：1. 给水系统设计：根据城市的用水需求和供水条件，确定给水系统的规模和布局，选择合适的给水设备和管道材料。
2. 排水系统设计：考虑到城市的排水需求和排水条件，确定排水系统的规模和布局，设计合适的排水设备和管道。
3. 雨水利用系统设计：利用雨水资源，设计雨水收集系统和利用设备，实现雨水的集中利用和排放。
4. 污水处理系统设计：根据城市的污水排放要求和处理能力，设计污水处理设施和处理工艺，实现污水的有效处理和排放。
给排水设计方案说明(模板).pdf 模板一：给排水设计方案说明一、设计背景与目的1.1 设计背景设计背景的描述部份。
1.2 设计目的设计目的的描述部份。
二、设计范围2.1 设计范围说明设计范围的详细说明部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
2. 法律名词二：相关解释说明。
模板二：给排水系统设计方案说明一、设计背景与目的1.1 设计背景设计背景的详细描述部份。
1.2 设计目的设计目的的详细说明部份。
二、设计范围2.1 设计范围说明设计范围的详细描述部份。
2.2 设计标准设计标准的具体说明部份。
三、设计方案3.1 给水系统设计3.1.1 户内给水设计方案3.1.2 户外给水设计方案3.1.3 消防给水设计方案3.2 排水系统设计3.2.1 家庭排水设计方案3.2.2 建造物排水设计方案3.2.3 道路排水设计方案四、设计流程4.1 初步设计4.2 正式设计4.3 施工图设计五、设计计算与分析5.1 给水系统计算与分析5.1.1 给水管道计算5.1.2 水泵选型计算5.2 排水系统计算与分析5.2.1 排水管道计算5.2.2 排水泵选型计算六、设计材料与设备6.1 设计材料6.2 设计设备七、施工方案7.1 施工过程7.2 施工材料与设备7.3 施工安全措施八、预算与进度计划8.1 设计预算8.2 施工进度计划九、质量控制9.1 质量控制措施9.2 质量检测方法附件：1. 示例图纸一2. 示例图纸二法律名词及注释：1. 法律名词一：相关解释说明。
二、设计依据:1、建设单位提供的本工程有关资料和设计任务书,主管部门批复文件及要求。
2、建筑专业提供的作业图纸及其它专业对本专业的设计要求。
3、国家现行有关给水、排水、消防和卫生等设计规范及规程主要有:1).《建筑给水排水设计规范》 GB50015-2003(2009年版);2).《民用建筑设计通则》 GB 50352-2005;3).《管道直饮水系统技术规程》 CJJ110-2006;4).《城镇给水排水技术规范》 GB50788-2012;5).《建筑屋面雨水排水系统技术规程》 CJJ 142-2014;6).《建筑设计防火规范》 GB50016-2014;7).《消防给水及消火栓系统技术规范》 GB50974-2014;8).《建筑灭火器配置设计规范》 GB50140-2005;9).《自动喷水灭火系统设计规范》 GB50084-2001(2005年版);10).《气体灭火系统设计规范》 GB50370-2005;11).《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002;12).《给水排水管道工程施工及验收规范》 GB 50268-2008;13).《自动喷水灭火系统施工及验收规范》 GB 50261-2005;14).《气体灭火系统施工及验收规范》 GB 50263-2007;15).《建筑灭火器配置验收及检查规范》 GB 50444-2008。
16).《建筑机电工程抗震设计规范》 GB 50981-2014。
17).《公共建筑节能设计标准》 GB50189-2015。
18).《绿色建筑评价标准》 GB50378-2014。
19).《民用建筑节水设计标准》 GB50555-2010。
20).《山东省绿色建筑设计规范》 DB37/5043-2015。
三、设计范围:建筑单体室内给排水系统设计和消防系统设计,建筑红线内室外给排水另行委托设计。
四、设计内容:1、给排水系统:给水系统、污废水排水系统、雨水系统。
2、消防系统:消火栓给水系统、自动喷水灭火系统、气体灭火系统、灭火器设置。
消防系统与主体工程同时设计、同时施工、同时投入生产和使用。
五、尺寸标注:图中所注尺寸除标高以m计外,其余均以mm计。
管道标高:所有管道标高均为管中心数值,套管指管中心数值。
图中“h-”中h为该层顶板建筑标高,“h+”中h为该层地面建筑标高。
各单体%%p0.00见原理图。
六、本设计施工说明与图纸具有同等效力,二者有矛盾时,业主及施工单位应及时提出,并以设计单位解释为准。
七、施工时应与其它专业密切合作,合理安排施工进度,及时预留孔洞及预埋套管,以防碰撞和返工。
八、凡说明未尽事项请严格按照国家现行有关规范执行,并按照现行验收规范组织施工与验收。
给排水设计说明:一、给水系统:1、水源情况:从园区北侧市政路给水管引入一路DN150自来水给水管进入园区(引入管水表后设止回阀),建设单位提供市政给水接入口的水压0.30Mpa(相对接入点处)。
各楼座%%p0.00绝对标高详见总图。
各楼座%%p0.00绝对标高详见总图。
2、用水量标准:整个地块最高日用水量55m3/d,最高日最大时用水量7m3/h。
3、生活给水分区:生活冷水给水系统为市政直供供水方案需主管部门审批同意后,方可实施安装。
4、用水计量:本工程的消防水池、制冷机房等机房的补水和绿化给水,分别在室外水表井内设置机械水表计量。
二、中水系统:1、水源情况:中水水源由园区中水处理站集中供给,市政中水水压按与给水相同设计,如与实际不符,需作相应变更设计。
中水水质应符合《城市污水再生利用城市杂用水质》(GB/T18920)的规定。
中水接口的水压为0.30Mpa(相对接入点处)。
2、中水用途:道路浇洒、景观及绿化用水。
3、景观灌溉采用滴灌或微喷灌方式。
4、安全防护:a、中水管道外壁涂色和标志:内衬塑钢管外壁的颜色涂浅绿色,塑料管材的管道采用浅绿色的管道,并在其外壁模印或打印明显耐久的“中水”标志。
b、水池(箱)、阀门、水表及车库冲洗龙头均应有明显的“中水”标志。
c、公共场所及绿化的中水取水口应设带锁装置。
d、中水管道严禁与生活饮用水给水管道连接;e、工程验收时应逐段进行检查,防止误接。
5、用水计量:小区道路冲洗及绿化用水,分别在室外水表池设置水表计量。
四、污废水排水系统:1、排放体制:采用污废水合流制排水系统,室内%%p0.00以上污水重力自流排入室外排水管网,%%p0.00以下污水通过潜污泵提升排入小市政排水管道,压力流排水管接入室外检查井处应设有消能措施。
出户管接检查井均由总图设计协调。
2、采用仅设伸顶通气立管的排水系统(排水立管与横支管的连接配件为45%%d斜三通)。
3、地下室内集水坑潜污泵靠电接点浮球开关自动控制,设置水位指示装置,超警戒水位报警;压力污水排水泵自藕式安装,压力废水排水泵固定式安装,均带自冲搅拌功能,污水排水泵应有不间断的动力供应。
4、非经常上人的屋面屋面,通气管顶端风帽高出完成屋面0.7m,均须与附近排气道标高相协调。
消防系统设计说明:一、消防概述:1、水源情况:从园区北侧市政路给水管引入一路DN150自来水给水管进入园区(引入管水表后设止回阀),建设单位提供市政给水接入口的水压0.30Mpa(相对接入点处)。
2、机房布置:整个项目共用消防系统,包括消防水泵、消防水池、消防水箱。
消防水池、消防泵房位于地下设备房,消防系统的高位消防水箱设于1号场馆之屋顶,消防水箱有效容积为18m3;稳压设备设置于高位消防水箱间。
3、消防系统设计包括消火栓系统、自动喷水灭火系统及灭火器设置。
变配电室等气体灭火系统与主体工程同时设计、同时施工、同时投入生产和使用。
4、消防用水量:本地块同一时间火灾次数按一次设计。
消防用水量及灭火延续时间详下表:V=288+108+144+108=648m5、消防水池和泵房:5.1 消防水池:a.设于地下设备房,其有效容积为648m3 (其中贮存2hr室内消火栓用水量、2hr室外消火栓用水量和1hr自动喷淋用水量)。
b.水池设置带不锈钢护套管的液位计及液位信号装置,液位信号装置能够将最底和溢流水位讯号传至消防控制中心或值班室;消防控制中心或值班室等地点应有显示消防水池水位的装置,并具有最高和最低水位报警的功能。
c.溢流报警水位:应高出最高水位50mm,低于溢流水位100mm;超底报警水位:离心消防泵为出水管中心线以上100mm,卧式消防泵为泵体外壳顶以上100mm。
5.2 消防水泵及运行控制:a.消火栓给水泵设三台(两用一备,室内消防和室外消防合用消防泵),自动喷淋给水泵设置三台(两用一备)。
b.消防水泵控制柜在平时应使消防水泵处于自动启泵状态。
(对原有消防泵房控制改造满足以下要求:)c.消防水泵应能手动启停和自动启动;不应设置自动停泵的控制功能,停泵应由具有管理权限的工作人员根据火灾扑救情况确定。
d.消防水泵应由消防水泵出水干管上设置的压力开关、高位水箱出水管上的流量开关,或报警阀压力开关等开关信号直接自动启动;消防水泵房内的压力开关信号宜引入消防水泵控制柜内。
e.消防水泵及稳压泵均应设置就地强制启停泵按钮,并有保护装置;消防控制室应有手动远控启泵按钮,可远程控制地下消防水泵的开启。
f.消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min;机械应急启动时,应确保消防水泵在报警后5.0min内正常工作。
g.消防水泵控制柜应具有自动巡检可调、显示巡检状态和信号等功能,每台消防水泵机组自动巡检周期设定不宜大于7天,每台消防水泵低速运转的时间不应小于2min。
h.消防控制室或值班室,应具有下列控制和显示功能: 消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮;消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态;消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号,以及正常水位。
i.消防水泵控制柜设置在专用消防水泵控制室时,其防护等级不应低于IP30;与消防水泵设置在同一空间时,其防护等级不应低于IP55。
j.消防水泵控制柜应设置机械应急启泵功能,并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。
机械应急启动时。
应确保消防水泵在报警后5.0min内正常工作。
5.3 高位水箱:高位水箱及稳压设备设于1号场馆屋顶水箱间内,水箱的有效容积为18m3 ,通过稳压泵保证最不利点的消火栓在准工作状态时的静水压力不小于0.15MPa。
5.4 消防泵房、消防控制室建筑专业已设置挡水门槛。
5.5建筑专业选用防火卷帘符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定条件,不需水幕保护。
二、室外消防给水系统:1、室外消防需水量为40L/S,资用水压0.3MPa。
2、室外消防给水系统:室外消防给水由消防泵房加压给水管供给,两路DN150消火栓加压给水管在园区内敷设呈环状管网,为整个园区的建筑服务,3、室外设置消火栓见总平面图(由甲方另行委托设计),其在园区内沿建筑物均匀布置,与建筑外墙的距离不小于5m,并不大于40m,距路边距离不大于2m,并保证其距水泵接合器的距离为15~40m。
三、室内消防给水系统:1、供水方式:本工程设湿式消火栓给水系统,采用水池-水泵-水箱联合供水方式,火灾时由高位水箱及泵房加压系统联合室外水泵接合器供水灭火,消火栓的水枪、充实水柱长度为13m,室内消防用水量15L/S。
2、消火栓的静水压力不大于1.0MPa;消火栓不分区。
为保证消火栓栓口出水压力不超过0.5MPa,超压楼层均采用Ⅲ型减压稳压消火栓(栓前压力为0.4~1.2MPa时,栓后动压为0.40Mpa),减压稳压消火栓设置楼层如下:-1~3层。
3、消火栓选型:室内消火栓型号选型如下表:均带自救卷盘的消火栓其软管卷盘规格为JPS1.6-19,水带长度为30米;每处消火栓设置的按钮仅为发出报警信号的开关,并设有保护按钮的措施。
4、消火栓布置:a、消火栓及其竖管的布置应保证同层相邻两个消火栓的充实水柱同时到达被保护范围的任何部位,消火栓充实水柱不小于13m,间距不大于30m。
b、消火栓箱布置在墙体或柱子上,栓口距楼(地)面1.1m,栓口方向与墙面垂直以便于操作,安装形式如图所示。
5、消火栓留洞及衬墙:各型具体留洞尺寸详15S202-58。
有耐火极限要求的墙体暗装消火栓,其栓后增设满足耐火极限的衬墙。
四、自动喷淋灭火系统:1、本工程综合楼设置自动喷水灭火系统。
设置部位及相关参数如下表所示:2、供水方式:采用水池-水泵-水箱联合供水方式(水箱设于综合楼屋顶),火灾时由高位水箱及泵房自喷加压系统联合水泵接合器供水灭火;平时管网压力湿式系统由屋顶消防水箱维持,火灾时喷头动作,水流指示器动作向消防中心显示着火区域位3。
