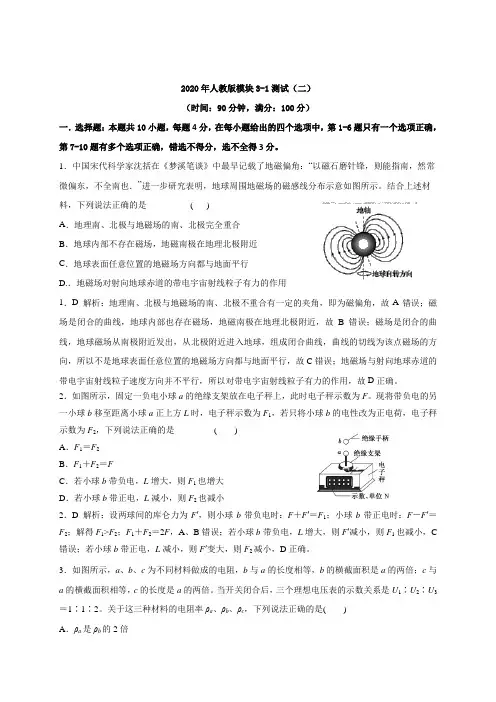

2020年人教版模块3-1测试（二）（时间：90分钟，满分：100分）一．选择题：本题共10小题，每题4分，在每小题给出的四个选项中，第1-6题只有一个选项正确，第7-10题有多个选项正确，错选不得分，选不全得3分。

1．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。

结合上述材料，下列说法正确的是( )A．地理南、北极与地磁场的南、北极完全重合B．地球内部不存在磁场，地磁南极在地理北极附近C．地球表面任意位置的地磁场方向都与地面平行D.．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用1．D 解析：地理南、北极与地磁场的南、北极不重合有一定的夹角，即为磁偏角，故A错误；磁场是闭合的曲线，地球内部也存在磁场，地磁南极在地理北极附近，故B错误；磁场是闭合的曲线，地球磁场从南极附近发出，从北极附近进入地球，组成闭合曲线，曲线的切线为该点磁场的方向，所以不是地球表面任意位置的地磁场方向都与地面平行，故C错误；地磁场与射向地球赤道的带电宇宙射线粒子速度方向并不平行，所以对带电宇宙射线粒子有力的作用，故D正确。

2．如图所示，固定一负电小球a的绝缘支架放在电子秤上，此时电子秤示数为F。

现将带负电的另一小球b移至距离小球a正上方L时，电子秤示数为F1，若只将小球b的电性改为正电荷，电子秤示数为F2，下列说法正确的是()A．F1＝F2B．F1＋F2＝FC．若小球b带负电，L增大，则F1也增大D．若小球b带正电，L减小，则F2也减小2．D 解析：设两球间的库仑力为F′，则小球b带负电时：F＋F′＝F1；小球b带正电时：F－F′＝F2；解得F1>F2；F1＋F2＝2F，A、B错误；若小球b带负电，L增大，则F′减小，则F1也减小，C 错误；若小球b带正电，L减小，则F′变大，则F2减小，D正确。

3．如图所示，a、b、c为不同材料做成的电阻，b与a的长度相等，b的横截面积是a的两倍；c与a的横截面积相等，c的长度是a的两倍。

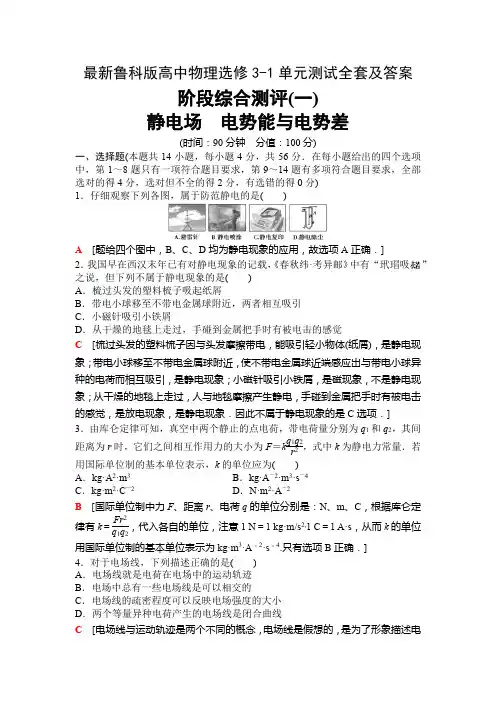

最新鲁科版高中物理选修3-1单元测试全套及答案阶段综合测评(一)静电场 电势能与电势差(时间：90分钟 分值：100分)一、选择题(本题共14小题，每小题4分，共56分．在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～14题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．仔细观察下列各图，属于防范静电的是( )A [题给四个图中，B 、C 、D 均为静电现象的应用，故选项A 正确．]2．我国早在西汉末年已有对静电现象的记载，《春秋纬·考异邮》中有“玳瑁吸”之说，但下列不属于静电现象的是( )A ．梳过头发的塑料梳子吸起纸屑B ．带电小球移至不带电金属球附近，两者相互吸引C ．小磁针吸引小铁屑D ．从干燥的地毯上走过，手碰到金属把手时有被电击的感觉C [梳过头发的塑料梳子因与头发摩擦带电，能吸引轻小物体(纸屑)，是静电现象；带电小球移至不带电金属球附近，使不带电金属球近端感应出与带电小球异种的电荷而相互吸引，是静电现象；小磁针吸引小铁屑，是磁现象，不是静电现象；从干燥的地毯上走过，人与地毯摩擦产生静电，手碰到金属把手时有被电击的感觉，是放电现象，是静电现象．因此不属于静电现象的是C 选项．]3．由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为q 1和q 2，其间距离为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －2B [国际单位制中力F 、距离r 、电荷q 的单位分别是：N 、m 、C ，根据库仑定律有k ＝Fr 2q 1q 2，代入各自的单位，注意1 N ＝1 kg·m/s 2,1 C ＝1 A·s ，从而k 的单位用国际单位制的基本单位表示为kg·m 3·A －2·s －4.只有选项B 正确．]4．对于电场线，下列描述正确的是( )A ．电场线就是电荷在电场中的运动轨迹B ．电场中总有一些电场线是可以相交的C ．电场线的疏密程度可以反映电场强度的大小D ．两个等量异种电荷产生的电场线是闭合曲线C [电场线与运动轨迹是两个不同的概念，电场线是假想的，是为了形象描述电场的强弱和方向而引入的，运动轨迹是真实的，电场线与运动轨迹可能重合，也可能不重合，选项A 错误；若电场线可以相交，则交点处的电场线有两条切线即场强有两个方向，这与空间的某点的场强是唯一的相矛盾，所以电场线不可能相交，选项B 错误；电场线的疏密程度可以反映电场强度的大小，选项C 正确；两个等量异种电荷产生的电场线是不闭合曲线，选项D 错误．]5．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是( )B [根据对称性和矢量叠加，D 项O 点的场强为零，C 项等效为第二象限内电荷在O 点产生的电场，大小与A 项的相等，B 项正、负电荷在O 点产生的场强大小相等，方向互相垂直，合场强是其中一个的2倍，也是A 、C 项场强的2倍，因此B 项正确．]6．如图1所示为点电荷a 、b 所形成的电场的电场线分布图，下列说法正确的是( )图1A ．a 一定带正电荷，b 一定带负电荷B ．a 一定带负电荷，b 一定带正电荷C ．从c 点沿两点电荷连线到d 点，电场强度先变小后变大D ．从c 点沿两点电荷连线到d 点，电场强度先变大后变小C [由电场线分布情况可知a 、b 为异种电荷，由于图中末标明电场线的方向，所以无法确定a 、b 所带电荷的种类，选项A 、B 错误；电场线密集程度反映电场强弱，由于从c 到d 之间的电场线分布先变疏再变密，所以从c 点沿两点电荷连线到d 点的电场强度先变小后变大，选项C 正确，D 错误．]7．如图2所示，a 、b 是电场线上的两点，将一带电荷量为q 的点电荷从a 移到b ，电场力做功为W ，且知a 、b 间的距离为d ，则以下说法正确的是( )图2A ．a 、b 间的电势差为W qB ．a 处的场强为E ＝W qdC ．b 处的场强为E ＝W qdD ．a 点的电势为W qA [由W ＝qU 知，U ＝W q ，且a 点的电势比b 点的高，所以A 项正确．由于不知是不是匀强电场，所以a 、b 两点的电场强度不能使用E ＝W qd 进行计算，所以B 、C 项错误．如果取b 点的电势为零，a 点的电势才是W q ，而题中并没有说明何处为零电势点，所以D 项错误．]8．如图3所示，在点电荷Q 产生的电场中，将两个带正电的试探电荷q 1、q 2分别置于A 、B 两点，虚线为等势线．取无穷远处为零电势点，若将q 1、q 2移到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是( )图3A ．A 点电势大于B 点电势B ．A 、B 两点的电场强度相等C ．q 1的电荷量小于q 2的电荷量D ．q 1在A 点的电势能小于q 2在B 点的电势能 C [由题意知点电荷Q 带负电，所以有φA ＜φB ＜0，得|U A ∞|＞|U B ∞|，移动两试探电荷克服电场力做功相等，有q 1|U A ∞|＝q 2|U B ∞|，所以q 1＜q 2，选项A 错误，C 正确；因为E ＝k Q r 2，r A ＜r B ，所以E A ＞E B ，而且A 、B 两点的场强方向也不同，选项B 错误；根据电场力做功与电势能变化的关系，q 1在A 点的电势能等于q 2在B 点的电势能，选项D 错误．]9．一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左，不计空气阻力，则小球( )A ．做直线运动B ．做曲线运动C ．速率先减小后增大D ．速率先增大后减小BC [小球受重力和电场力两个力作用，如图所示，合力的方向与速度方向不在同一条直线上，小球做曲线运动，选项A 错误，B 正确；小球所受的合力与速度方向先成钝角，然后成锐角，可知合力先做负功然后做正功，则速率先减小后增大，选项C 正确，D 错误．]10．如图4所示，一个带电粒子以初速度v0从A处进入某电场，实线表示电场线，虚线表示带电粒子的运动轨迹．不计带电粒子的重力，则下列说法中正确的是()图4A．该带电粒子一定带负电B．该带电粒子在A处的加速度大于在B处的加速度C．该带电粒子在A处的动能大于在B处的动能D．该带电粒子在A处的动能小于在B处的动能AC[该带电粒子从A处进入电场后，仅受电场力作用从A点沿虚线运动到B 点，由轨迹的弯曲方向可知，它在A点所受电场力的方向必跟A点的场强方向相反，则该粒子带负电，选项A正确；因A处的电场线比B处的电场线疏，故A处场强比B处的小，带电粒子在A处受到的电场力比在B处受到的电场力小，则该粒子在A处的加速度小于在B处的加速度，选项B错误；带电粒子从A处运动到B处的过程中，电场力做负功，由动能定理可知其动能减小，选项C正确，D错误．]11．如图5所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q，且CO＝OD，∠ADO＝60°，则下列判断正确的是()图5A．O点电场强度为零B．D点电场强度为零C．若点电荷＋q从O点向C点运动，动能减少D．若点电荷－q从O点向C点运动，动能减少BD[场强是矢量，叠加时遵循平行四边形定则，由E＝kQr2和几何关系可以得出，选项A错，B对．在O、C之间，合场强的方向向左，把负电荷从O点移动到C 点，电场力做负功，动能减少，而移动正电荷则相反，选项C错，D对．] 12．如图6甲所示，直线上固定两个点电荷A与B，其中B带＋Q的电荷量，C、D两点将AB连线三等分．现有一个带负电的粒子从C点开始以某一初速度向右运动，不计粒子所受的重力，并且已知该负电荷在C、D间运动的速度v与时间t的关系图象如图6乙所示，则A点电荷的带电荷量可能是()图6 A ．＋6QB ．＋5QC ．＋4QD ．＋3Q AB [由题图乙知粒子从C 点开始向右做减速运动，说明A 带正电，且粒子的加速度逐渐减小，则粒子的平衡位置应在D 点右侧某处P 点，设AC ＝CD ＝DB ＝d ，PB ＝r ，则AP ＝3d －r ，d ＞r ，粒子在P 点受力平衡，有k Q A q (3d －r )2＝k Qq r 2，得Q A Q ＝⎝ ⎛⎭⎪⎫3d r －12＞⎝ ⎛⎭⎪⎫3d d －12＝4，即A 点电荷的带电荷量一定大于＋4Q ，选项A 、B 正确．] 13．如图7所示，电场中有A 、B 两点，则下列说法正确的是( )图7 A ．电势φA ＞φB ，场强E A ＞E BB ．电势φA ＞φB ，场强E A ＜E BC ．将＋q 从A 点移到B 点，电场力做正功D ．将－q 分别放在A 、B 两点时具有的电势能E p A ＞E p BBC [B 处电场线较密，故场强E A ＜E B ，沿电场线方向电势降低，故φA ＞φB ，A 错，B 对；对正电荷，由于φA ＞φB ，E p A ＞E p B ，因此从A 到B ，电场力做正功，对负电荷，E p A ＜E p B ，故C 对，D 错．]14．在两块平行金属板A 、B 间加如图8所示变化的电压，此电压的值不变，但每过T 2改变一次极性．t ＝0时，A 板电势为正，若在此时由B 板自由释放一电子，那么( )图8A ．电子会一直向A 板运动B ．电子在A 、B 两板间来回运动C ．在t ＝T 时，电子回到出发点D ．在t ＝T 2时电子具有最大速度 AD [根据电子的受力情况和牛顿第二定律知，在0～T 2时间内，电子向A 板做匀加速直线运动，在T 2时刻速度达到最大值；在T 2到T 时间内，电子向A 板做匀减速直线运动，在T 时刻速度减为零；随后重复刚才的运动，故A 、D 正确．]二、非选择题(本题共4小题，共44分，按题目要求作答)15．(10分)如图9所示，A 、B 是两个带等量同种电荷的小球，A 固定在竖直放置的10 cm 长的绝缘支杆上，B 静止于光滑绝缘倾角为30°的斜面上且恰与A 等高，若B 的质量为30 3 g ，则B 带电荷量是多少？(g 取10 m/s 2)图9[解析] 因为B 静止于光滑绝缘倾角为30°的斜面上且恰与A 等高，设A 、B 之间的水平距离为L . 依据题意可得tan 30°＝h L ，L ＝h tan 30°＝1033cm ＝10 3 cm 对B 进行受力分析，如图所示，依据物体的平衡条件解得库仑力： F ＝mg tan 30°＝303×10－3×10×33 N ＝0.3 N依据F ＝k Q 1Q 2r 2得：F ＝k Q 2L 2解得Q ＝FL 2k ＝0.39×109×103×10－2 C ＝1.0×10－6 C. [答案] 1.0×10－6 C16．(10分)一长为L 的细线，一端固定于O 点，另一端拴一质量为m 、带电荷量为q 的小球，处于如图10所示的水平向右的匀强电场中．开始时，将线与小球拉成水平，小球静止在A 点，释放后小球由静止开始向下摆动，当细线转过60°角时，小球到达B 点速度恰好为零．试求：图10(1)A 、B 两点的电势差U AB ；(2)匀强电场的场强大小． [解析] (1)小球由A 到B 过程中，由动能定理得mgL sin 60°－qU AB ＝0，所以U AB ＝3mgL2q .(2)A 、B 两点间沿电场线的有效长度d ＝L －L cos 60°.由公式U ＝E ·d 可知，E ＝U ABL －L cos 60°＝3mg q .[答案] (1)3mgL 2q (2)3mg q17．(12分)两个半径均为R 的圆形平板电极，平行正对放置，相距为d ，极板间的电势差为U ，板间电场可以认为是匀强电场．一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心． 已知质子电荷为e ，质子和中子的质量均视为m ，忽略重力和空气阻力的影响，求：(1)极板间的电场强度E ；(2)α粒子在极板间运动的加速度a ；(3)α粒子的初速度v 0.[解析] (1)极板间场强E ＝U d .(2)α粒子电荷为2e ，质量为4m ，所受静电力F ＝2eE ＝2eU dα粒子在极板间运动的加速度a ＝F 4m ＝eU 2dm .(3)由d ＝12at 2，得t ＝2d a ＝2d m eU ， v 0＝R t ＝R 2d eU m .[答案] (1)U d (2)eU 2md (3)R 2d eU m18．(12分)如图11所示，两块竖直放置的足够长的平行金属板A 、B ，板距d ＝0.04 m ，两板间的电压U ＝400 V ，板间有一匀强电场．在A 、B 两板上端连线的中点Q 的正上方，距Q 为h ＝1.25 m 的P 点处有一带正电小球，已知小球的质量m ＝5×10－6 kg ，电荷量q ＝5×10－8 C ．设A 、B 板长度无限，g 取10 m/s 2.试求：图11(1)带正电小球从P 点开始由静止下落，经多长时间和金属板相碰？(2)相碰时，离金属板上端的距离多大？[解析] (1)设小球从P 到Q 的时间为t 1，由h ＝12gt 21得t 1＝2h g ＝2×1.2510＝0.5 s小球进入电场后其飞行时间取决于电场力产生的加速度a x ，由力的独立作用原理，可以求出小球在电场中的运动时间t 2，应有qE ＝ma x 、E ＝U d 、d 2＝12a x t 22得t 2＝d mqU＝0.04×5×10－65×10－8×400＝0.02 s所以，运动总时间t ＝t 1＋t 2＝0.5＋0.02＝0.52 s.(2)小球由P 点开始在竖直方向上始终是自由落体运动，在时间t 内的位移为 y ＝12gt 2＝12×10×(0.52)2＝1.352 m与金属板上端的距离为S ＝y －h ＝1.352－1.25＝0.102 m.[答案] (1)0.52 s (2)0.102 m阶段综合测评(二)恒定电流 闭合电路欧姆定律和逻辑电路(时间：90分钟 分值：100分)一、选择题(本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．关于对电流的理解，下列说法中正确的是( )A ．只有自由电子的定向移动才能形成电流B ．电流是一个矢量，其方向就是正电荷定向移动的方向C ．同一段电路中，相同时间内通过各不同横截面的电荷量不同D ．在国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位D [自由电荷定向移动都能形成电流，如自由电子、阴离子、阳离子等，选项A 错误；电流虽然有大小和方向，但它不是矢量，选项B 错误；根据电荷守恒定律可知不同横截面的电荷量一定相等，故选项C 错误；由单位制知选项D 正确．]2．两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长为l ，直径为d ；乙电阻丝长为2l ，直径为2d ，要使两电阻丝消耗的功率相等，则应满足( ) A.U 甲U 乙＝21 B.U 甲U 乙＝22 C.I 甲I 乙＝12 D.I 甲I 乙＝21 A [由R ＝ρl S 可得R 甲R 乙＝21.要使P 甲＝P 乙，由P ＝U 2R 可得U 甲U 乙＝21；由P ＝I 2R 得I 甲I 乙＝22.故选项A 正确．]3．一同学将变阻器与一只6 V 、6～8 W 的小灯泡L 及开关S 串联后接在6 V 的电源E 上，当S 闭合时，发现灯泡发光．按如图1所示的接法，当滑片P 向右滑动时，灯泡将( )图1A．变暗B．变亮C．亮度不变D．可能烧坏灯泡B[由题图可知，变阻器接入电路的是PB段的电阻丝，由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．]4．两盏额定功率相同的灯泡A和B，其额定电压U A＞U B，则下列说法正确的是()A．两灯正常发光时，灯泡的电流强度I A＞I BB．两灯电阻R A＜R BC．将两灯串联后接入电路中发光时，则灯泡的功率P A＜P BD．将两灯并联后接入电路中发光时，则灯泡的功率P A′＜P B′D[由P＝UI可知额定电流I A＜I B，由P＝U2R可知R A＞R B.两灯串联后，由串联电路的功率分配关系可知P∝R，所以P A＞P B；两灯并联后，由并联电路的功率分配关系可知P∝1R，所以P A′＜P B′，则D正确，A、B、C错误．]5．如图2所示是一个电热水壶的铭牌上的部分信息，小沈同学利用所学知识，结合该铭牌上获取的信息，得出该电热水壶()图2A．正常工作时的电流约为6.8 AB．正常工作5 min耗电约0.5 kW·hC．只能在直流电下工作D．只能在220 V电压下工作A[由铭牌信息可知，电热水壶的额定功率为1 500 W，额定电压为220 V，则由P＝UI可得I＝PU＝1 500220A＝6.8 A，A正确；工作5 min时，消耗的电能W＝Pt＝1.5 kW×560h＝0.125 kW·h，B错误；该电热水壶工作在交流电下，C错误；该电热水壶可以在220 V及其之下的电压下工作，D错误．]6．如图3，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200 μA，已测得它的内阻为495 Ω.图中电阻箱读数为5.0 Ω.现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知()图3A．M、N两端的电压为1 mVB．M、N两端的电压为100 mVC．流过M、N的电流为2 μAD．流过M、N的电流为20 mAD[电流表的满偏电流I g＝200 μA＝0.2 mA，内阻为R g＝495 Ω，则电流表两端电压为U＝I g R g＝200×10－6×495 V＝0.099 V＝99 mV，即U MN＝99 mV，故A、B选项错误；电阻箱的读数为R＝5 Ω，流过电阻箱的电流I R＝U MNR＝0.019 8 A＝19.8 mA，流过M、N的电流I MN＝I g＋I R＝20 mA，故C选项错误，D选项正确．] 7．图4为测量某电源电动势和内阻时得到的U-I图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V．则该电路可能为()图4B[由U-I图线可知该电源的电动势为6 V，内阻r＝ΔUΔI＝24Ω＝0.5 Ω.此电源与三个均为3 Ω的电阻连接成电路时测得的路端电压为4.8 V；A中的路端电压为4 V；B中的路端电压为4.8 V；C中的路端电压约为5.7 V；D中的路端电压为5.4 V．故B正确．]8．如图5为某电源的路端电压随电流的变化规律，图中的三点为该电源正常工作时的三个不同状态，且连线Ob与横轴的夹角α与图线和横轴的夹角β相等．则下列选项正确的是()图5A．在状态b时外电路消耗的功率最大B．在状态b时整个电路消耗的总功率最大C．从状态a变化到状态b，整个电路消耗的总功率和外电路消耗的功率将增大D．若Ob连线的倾角增大，从状态b变化到状态c，整个电路消耗的总功率和外电路消耗的功率将增大A[在b点，外接电阻的阻值与电源内阻大小相等，所以此时电源的输出功率最大，即外电路消耗的功率最大，A正确；从a到b过程中，电源外接电阻的阻值不断增大，但总小于电源内阻，所以电源的输出功率不断增大，但总功率P＝EI 不断减小，B、C错误；从b到c过程中，电源外接电阻阻值不断增大，且始终大于电源内阻，所以电源输出功率不断减小，总功率P＝EI不断减小，D错误．] 9．如图6所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的灵敏电流计改装而成的．现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是()图6A．A1、A2的读数之比为1∶1B．A1、A2的读数之比为5∶1C．A1、A2的指针偏转角度之比为1∶1D．A1、A2的指针偏转角度之比为1∶5BC[因为大量程的电流表是在灵敏电流计上并联分流电阻，故加在两灵敏电流计两端的电压是相同的，所以通过灵敏电流计的电流相同，指针偏转角度之比为1∶1.因为两电流表对应的最大刻度之比为5∶1，所以A1、A2的读数之比为5∶1.选项B、C正确．]10．如图7所示为多用电表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是()图7A．a孔插红表笔B．表盘刻度是均匀的C．用“×100 Ω”挡测量时，若指针指在0 Ω附近，则应换用“×1 kΩ”挡D．测量“220 V100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小AD[电流总是从红表笔流入电表，黑表笔流出电表，所以红表笔应该连接欧姆表内部电源的负极，插在a孔，A正确；表头中的电流与待测电阻不成正比，所以欧姆表的刻度是不均匀的，B错误；用“×100 Ω”挡测量时，若指针指在0 Ω附近，说明读数太小，应该换用小量程的使读数大一些，所以应换用“×10 Ω”挡，C错误；测量电阻时需要将灯泡与外电路断开，灯泡处于不发光的状态，故电阻小于正常发光时的电阻484 Ω，D正确．]11．如图8所示电路中，电流表、电压表均为理想电表，若电阻R1开路，则下列说法中正确的是()图8A．电流表示数变小B．电压表示数变大C．电源内电路消耗的功率变大D．R3消耗的功率变大BD[R1开路，外电路总电阻增大，总电流减小，内电压减小，从而使路端电压增大，流过R2、R3的电流增大，即电流表示数变大，A错误．电压表示数也变大，B正确．由于总电流减小，由P＝I2r知，电源的内耗功率减小，C错误．因为流过R3的电流增大，所以R3消耗的功率变大，D正确．]12．某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r 随电流I变化的图线画在了同一坐标图上，如图9中的a、b、c所示，根据图线可知()图9A．反映P r变化的图线是cB．电源电动势为8 VC．电源内阻为2 ΩD．当电流为0.5 A时，外电路的电阻为6 ΩACD[电源的总功率P E＝EI，对应图线a，内阻发热功率P r＝I2r，抛物线开口向上，可知反映P r变化的图线是c.I＝2 A时，由图线知外电路短路，总功率等于内阻发热功率，把电流I＝2 A、P r＝8 W代入P r＝I2r可求得内阻为2 Ω，又由P E＝EI＝8 W、I＝2 A，解得电动势E＝4 V．当电流为0.5 A时，总功率P E＝2 W，内阻发热功率P r＝0.5 W，外电路消耗的功率P R＝P E－P r＝1.5 W，由P R＝I2R求得R＝6 Ω.]二、非选择题(本题共6小题，共52分，按题目要求作答)13．(8分)在“测定金属丝的电阻率”的实验中，如提供的电源是一节内阻可不计的干电池，被测金属丝的直径小于1 mm，长度约为80 cm，阻值约为3 Ω，使用的电压表有3 V(内阻约为3 kΩ)和15 V(内阻约为15 kΩ)两个量程，电流表有0.6 A(内阻约为0.1 Ω)和3 A(内阻约为0.02 Ω)两个量程，供限流用的滑动变阻器有：A.0～10 Ω；B.0～100 Ω；C.0～1 500 Ω三种，可供选择的实验电路有如图10所示的甲、乙两种，用螺旋测微器测金属丝的直径如图10丙所示，则：图10(1)螺旋测微器的示数是________mm.(2)为减小电阻的测量误差，应选用________图所示的电路．(3)为了便于调节，应选用编号为________的滑动变阻器．(4)电压表的量程应选用________V .(5)电流表的量程应选用________A.[解析] (1)固定刻度上的读数为0.5 mm ，可动刻度上的读数为30.6，所以螺旋测微器的示数为0．5 mm ＋30.6×0.01 mm ＝0.806 mm.(2)由于金属丝的电阻是小电阻，所以应采取电流表外接法，即选用图乙所示电路．(3)由于实验所用电源是一节干电池，其电动势E ＝1.5 V ，且待测电阻丝的阻值约为3 Ω，所以用编号为A 的滑动变阻器作限流电阻，才能使电路中的电流有明显变化．(4)加在电压表两端的电压不超过1.5 V ，所以电压表的量程应选用3 V .(5)当滑动变阻器连入电路的电阻为零时，电路中的电流最大，I max ＝1.53 A ＝0.5 A ，所以电流表的量程应选用0.6 A.[答案] (1)0.806 (2)乙 (3)A (4)3 (5)0.614．(8分)多用电表表头的示意图如图11所示．在正确操作的情况下：图11(1)若选择开关的位置如箭头a 所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如箭头b 所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如箭头c 所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如箭头c 所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为：___________________________________________________________________ ___________________________________________________________________ ___________________________________________________________________.(5)全部测量结束后，应将选择开关拨到________挡或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．[解析] 多用电表可以测直流电压、电流，交流电压，电阻．测电压、电流时同电压表、电流表的使用方法相同，选择的挡位是最大量程；而选择测电阻挡位时，指针指示的数值乘以倍率便得测量值．[答案] (1)直流电压 1.25 V (2)直流电流 50 mA (3)电阻 1.7 kΩ (4)选用欧姆表“×1 k ”倍率，重新调零，将红、黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值 (5)OFF 交流电压500 V 挡 (6)红 正15．(8分)如图12所示的电路中，电源电动势E ＝6.0 V ，内阻r ＝0.6 Ω，电阻R 2＝0.5 Ω，当开关S 断开时，电流表的示数为1.5 A ，电压表的示数为3.0 V ，试求：图12 (1)电阻R 1和R 3的阻值；(2)当S 闭合后，电压表的示数以及R 2上消耗的电功率.[解析] (1)R 3＝U 3I 3＝3.01.5 Ω＝2.0 Ω，由E ＝I 3(R 1＋R 3＋r )代入数据解得R 1＝1.4 Ω. (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4 Ω 电压表的示数U ＝E R 总·R 2·R 3R 2＋R 3＝62.4×0.4 V ＝1.0 V R 2上消耗的功率P 2＝U 2R 2＝120.5 W ＝2.0 W. [答案] (1)1.4 Ω 2.0 Ω (2)1.0 V 2.0 W16．(8分)在如图13所示的电路中，R 1＝2 Ω，R 2＝R 3＝4 Ω，当开关S 接a 时，R 2上消耗的电功率为4 W ，当开关S 接b 时，电压表示数为4.5 V ，试求：图13(1)当开关S 接a 时，通过电源的电流和电源两端的电压；(2)电源的电动势和内电阻；(3)当开关S 接c 时，通过R 2的电流．[解析] (1)S 接a 时，R 1被短路，外电阻为R 2，根据电功率公式P ＝I 2R ，可得通过电源的电流I 1＝PR 2＝1 A 电源两端的电压U 1＝PR 2＝4 V .(2)S 接a 时，有E ＝U 1＋I 1r ＝4＋r ①S 接b 时，R 1和R 2串联，R 外′＝R 1＋R 2＝6 Ω通过电源的电流I 2＝U 2R 1＋R 2＝0.75 A这时有：E ＝U 2＋I 2r ＝4.5＋0.75r ②联立①②式得：E ＝6 V ，r ＝2 Ω.(3)当S 接c 时，R 2、R 3并联的总电阻R 23＝R 2R 3R 2＋R 3＝2 Ω R 总＝R 1＋r ＋R 23＝6 Ω总电流I 3＝E R 总＝1 A 通过R 2的电流I ′＝12I 3＝0.5 A.[答案] (1)1 A 4 V (2)6 V 2 Ω (3)0.5 A17．(10分)如图14所示，电路中接一电动势为4 V ，内阻为2 Ω的直流电源，内阻R 1、R 2、R 3、R 4的阻值均为4 Ω.电容器的电容为30 μF ，电流表的内阻不计，当电路稳定后，图14(1)求电流表的读数；(2)求电容器所带的电荷量；(3)如果断开电源，求通过R 2的电荷量．[解析] (1)等效电路如图所示．由闭合电路欧姆定律得I ＝E R 3＋R 4＋r ＝44＋4＋2A ＝0.4 A.(2)U 3＝IR 3＝0.4×4 V ＝1.6 VQ ＝CU 3＝4.8×10－5 C.(3)因R 1、R 2并联，且R 1＝R 2，所以在放电回路中，通过R 2的电荷量为Q 2＝2.4×10－5 C.[答案] (1)0.4 A (2)4.8×10－5 C (3)2.4×10－5 C18．(10分)如图15所示，一电荷量q ＝3×10－5 C 带正电的小球，用绝缘细线悬于竖直放置足够大的平行金属板中的O 点．开关S 合上后，当小球静止时，细线与竖直方向的夹角α＝37°.已知两板相距d ＝0.1 m ，电源电动势E ＝15 V ，内阻r ＝0.5 Ω，电阻R 1＝3 Ω，R 2＝R 3＝R 4＝8 Ω.g 取10 m/s 2，已知sin 37°＝0.6，cos 37°＝0.8.求：图15(1)电源的输出功率；(2)两板间的电场强度大小；(3)带电小球的质量. [解析] (1)R 2、R 3并联再与R 1串联，阻值R 外＝7.0 Ω，R 总＝R 外＋r ＝7.5 Ω，根据闭合电路欧姆定律有I ＝E R 总＝157.5 A ＝2 A ， P 出＝I 2R 外＝22×7 W ＝28 W.(2)U 外＝IR 外＝2×7 V ＝14 V ，E ＝U d ＝140.1 V/m ＝140 V/m.(3)小球静止，由力的平衡条件得Eq ＝mg tan 37°，m ＝Eq g tan 37°＝140×3×10－510×0.75kg ＝5.6×10－4 kg. [答案] (1)28 W (2)140 V/m (3)5.6×10－4 kg阶段综合测评(三)磁场磁场对电流和运动电荷的作用(时间：90分钟分值：100分)一、选择题(本题共14小题，每小题4分，共56分．在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～14题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．关于磁感应强度，下列说法正确的是()A．一个线圈放在磁感应强度不为零的位置，它的磁通量一定不为零B．在磁场中某处不放线圈，则该处的磁感应强度就为零C．只要某处存在磁场，该处的磁感应强度就不为零D．磁场的方向总是由N极指向S极C[磁感应强度是描述磁场强弱的物理量，其大小和方向由磁场和磁场中的位置决定，与有无线圈无关，故选项C正确，B错误．磁场的方向外部由N极到S 极，内部由S极到N极，所以选项D错误．磁通量由磁感应强度和线圈面积及线圈平面的放置方式共同决定，所以选项A错误．]2．物理实验都需要有一定的控制条件．奥斯特做电流磁效应实验时，应排除地磁场对实验的影响．关于奥斯特的实验，下列说法中正确的是()A．该实验必须在地球赤道上进行B．通电直导线应该竖直放置C．通电直导线应该水平东西方向放置D．通电直导线应该水平南北方向放置D[小磁针静止时指向南北，说明地磁场的方向为南北方向，当导线南北方向放置时，能产生东西方向的磁场，把小磁针放置在该处时，可有明显的偏转，故选D.]3．如图1所示，AB为水平面上一个圆的直径，过AB的竖直平面内有一根通电导线CD，已知CD∥AB，当CD竖直向上平移时，电流磁场穿过圆面积的磁通量将()图1A．逐渐增多B．逐渐减少C．始终不变D．不为零，但保持不变C[根据通电直导线周围磁感线分布的特点，有多少条磁感线从AB一侧穿出，就有多少磁感线从AB的另一侧穿出，穿过圆面的磁通量为零，所以CD竖直向上平移时，磁通量不变，始终为零，故选项C正确，A、B、D均错误，]4．取两个完全相同的长导线，用其中一根绕成如图2甲所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图2乙所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为()。

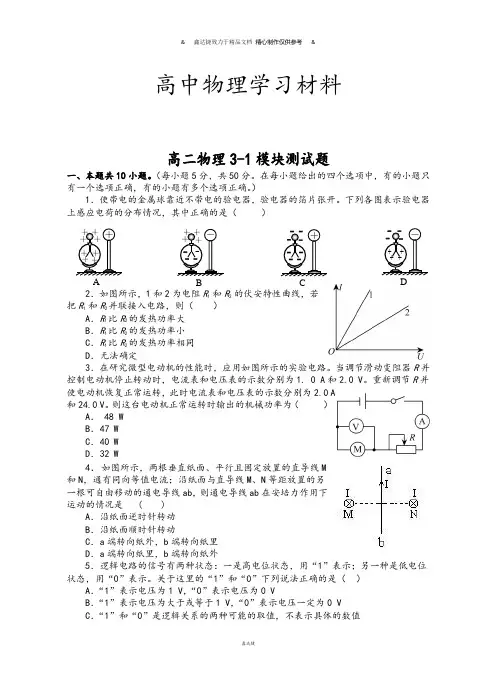

高中物理学习材料高二物理3-1模块测试题一、本题共10小题。

（每小题5分，共50分。

在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。

）1．使带电的金属球靠近不带电的验电器，验电器的箔片张开。

下列各图表示验电器上感应电荷的分布情况，其中正确的是（ ）2．如图所示，1和2为电阻R 1 和R 2 的伏安特性曲线，若把R 1 和R 2并联接入电路，则（ ）A ．R 1比R 2的发热功率大B ．R 1比R 2的发热功率小C ．R 1比R 2的发热功率相同D ．无法确定3．在研究微型电动机的性能时，应用如图所示的实验电路。

当调节滑动变阻器R 并控制电动机停止转动时，电流表和电压表的示数分别为1. 0 A 和2.0 V 。

重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A 和24.0 V 。

则这台电动机正常运转时输出的机械功率为（ ）A ． 48 WB ．47 WC ．40 WD ．32 W4．如图所示，两根垂直纸面、平行且固定放置的直导线M 和N ，通有同向等值电流；沿纸面与直导线M 、N 等距放置的另一根可自由移动的通电导线ab ，则通电导线ab 在安培力作用下运动的情况是 ( )A ．沿纸面逆时针转动B ．沿纸面顺时针转动C ．a 端转向纸外，b 端转向纸里D ．a 端转向纸里，b 端转向纸外5．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示。

关于这里的“1”和“0”下列说法正确的是（ ）A ．“1”表示电压为1 V ，“0”表示电压为0 VB ．“1”表示电压为大于或等于1 V ，“0”表示电压一定为0 VC ．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数值＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋ ＋A － ＋ ＋ ＋ ＋ - - - -B - - ＋ - - - - - -C－ - - - - + + + +DD．“1”表示该点与电源的正极相连，“0”表示该点与电源的负极相连6．如图所示，带电粒子以速度v刚刚进入磁感应强度为B的磁场，下列各图所标的带电粒子＋q所受洛伦兹力F的方向中，正确的是（）7．两块大小、形状完全相同的金属平板平行放置，构成一平行板电容器，与它相连接的电路如图所示。

2020-2021学年度高二年级模块测试物理试题本试卷分第Ⅰ卷和第Ⅱ卷，共8页，共100分，最后一题为附加题(本题10分，不在100分总分范围内)。

考试时间90分钟。

注意事项:1. 答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、座号、准考证号、考试科目分别填写在答题卡规定的位置。

2. 第Ⅰ卷每小题选出答案后，用２B铅笔把答题卡上对应的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号，不能答在试题卷上。

3. 第Ⅱ卷必须用0.5毫米黑色签字笔写在答题卡对应区域内，不能写在试题卷上；不准使用涂改液、胶带纸、修正笔和其他笔，做图可用2B铅笔。

不按以上要求作答的答案无效。

第Ⅰ卷选择题(共40分)一、选择题(本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分。

)1．关于静电场，下列结论普遍成立的是A．电场中任意两点之间的电势差只与这两点的场强有关B．电场强度大的地方电势高，电场强度小的地方电势低C．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D．沿电场线方向电势总是降低的2．某电场的电场线分布如图所示(实线)，以下说法正确的是A．c点场强大于b点场强B．b和c处在同一等势面上C．若将一试探电荷+q由a点移动到d点,电荷的电势能将减小D．若某一点电荷只在电场力的作用下沿虚线由 a点运动到d点，可判断该电荷一定带负电3．下列公式中定义的物理量是采用比值定义法得出的是A.FEq= B.lRSρ= C.FBIL= D.QCU=4．下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是5．许多人造卫星都用太阳电池供电.太阳电池由许多电池板组成.某电池板不接负载时的电压是600μV，短路电流是30μA.则下列说法正确的是A．该电池板的电动势是600μVB．该电池板的内阻为20ΩC．如果将一20Ω的电阻同该电池板组成闭合回路，电源的输出功率为300A．电容器所带的电荷量是指两个极板所带电荷量的绝对值的和B．电容是用来描述电容器容纳电荷本领的物理量，所以电容器带电量越多，它的电容就越大C．某一电容器标注的是“300V，5μF”，其含义是只有当电压为300V时，它的电容才等于 5μFD．法拉(F)是电容的国际单位，但是这个单位很大，通常用微法(μF)这个单位，1F=106μF8．关于电场和磁场，以下说法正确的是A．电场中某点的电场强度的方向与放在该点的正试探电荷所受电场力方向相同B．电流在磁场中某点不受磁场力作用，则该点的磁感应强度一定为零C．磁场中某点的磁感应强度的方向与放在该点通电导线受力方向相同D．试探电荷在电场中某点不受电场力的作用，则该点的电场强度一定为零9．如图所示的电路中，电源电动势为E，内阻为r，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表和电流表均为理想电表，K为单刀双掷开关，当开关由1位置扳到2位置时A．电压表读数将变大B．电源内阻的发热功率将变小C．电流表的读数将变大D．L2亮度将变暗A B C DB BBBIIII第2题图第9题图○A10．目前世界上正在研究的一种新型发电机叫磁流体发电机，如图所示表示它的发电原理:将一束等离子体(即高温下电离的气体，含有大量带正电 和带负电的微粒，而从整体上来说呈电中性)喷入磁场， 由于等离子体在磁场力的作用下运动方向发生偏转，磁场 中的两块金属板A 和B 上就会聚集电荷，从而在两板间产 生电压.在图示磁极配置的情况下，下列表述正确的是 A ．金属板A 的电势较高B ．通过电阻R 的电流方向是b →R→aC ．等离子体在A 、B 间运动时，磁场力对等离子体做正功D ．等离子体在A 、B 间运动时，磁场力对等离子体不做功第Ⅱ卷 (非选择题 共60分)二、实验题(本题包括2小题，共18分)11．(12分)(1)在测定金属丝电阻率的实验中，某同学先用螺旋测微器测出待测金属丝的直径，如图11-1所示，则螺旋测微器的读数为 mm.(2)该同学连接电路如图11-2所示．闭合电键后，发现电路有故障，电源、电表均完好，电源电动势为E ，若电流表示数为零，电压表示数为E ，则发生故障的是 A ．导线 B ．滑动变阻器 C ．电键 D ．待测金属丝(3)排除故障后，该同学为了验证实验过程中是否出现读数或计算失误，他又用多用电表测量了待测金属丝的电阻，他先用“×10Ω”档位进行测量，表的指针如图11-3-1所示，于是他又重新进行了测量，首先进行了档位重选，他又选择了 档位(选填“×1Ω”或“×100Ω”)，然后再进行，用新的档位进行测量后指针所指位置如图11-3-2所示，此时多用表显示的读数为 Ω.（4）该同学在做完该实验后，将电源换为一节旧干电池，他将金属丝撤去后，在不知道电压表和电流表内阻具体值的情况下,利用剩下的实验器材来测这节旧电池的电动势和内阻.请你将下列实物图(图11-4)用铅笔进行合理连线(原题中已画出两条线).12．(6分)在做“描绘小灯泡的伏安特性曲线”的实验中，实验中要求小灯泡两端电压从零开始连续变化.(1)实验电路已经画出了一部分，如图甲所示，但尚未画完整，请将电路完整地连接好.(2)按你连的电路，开关S 闭合前，滑动变阻器的滑动触头P 应移动到 端(选填“A ”或“B ”).(3)实验结束后，画出的I -U 图线如图乙对应的1线，其中虚线2是曲线1在B 点的N第10题图SA baR 等离子体B－0.6 3_ A 3 15 V +－－待测金属丝图11-2图11-1I/A S 甲 乙 U/V O ABC 0.50.3 2.0 12第12题图 A V A BP 图11-3-2图11-3-1 6 2 464 20 0ΩΩ－0.6 3_ A+－3 15V－图11-4切线，则由该图线可知，图线B 点对应的小灯泡的电阻值为 Ω.三、计算题(本大题共4个小题，共42分.要求写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的，不能得分.有数值计算的题,答案中必须明确写出数值和单 位.)13．(8分)如图所示，MN 表示真空室中垂直于纸面放置的感光板，它的一侧有方向垂直于纸面向里匀强磁场. 一个质量为m ,电荷量为q 的带电粒子从感光板上的狭缝O 处以垂直于感光板的初速度v 射入磁场区域，最后到达感光板上的P 点. 经测量P 、O 间的距离为L ，不计带电粒子受到的重力. 求:(1)该粒子带正电还是负电？(2)带电粒子由O 运动到P 所用的时间t ； (3)匀强磁场的磁感应强度B .14．(8分)如图所示，两根平行光滑金属导轨P 、Q 水平放置，电阻不计，相距0.2m ，上边沿与导轨垂直方向放一个质量为2610kg m -=⨯的均匀金属棒ab ，通过电阻R 2和电源相连．金属棒ab 两端连在导轨间的电阻为R 1=0. 75Ω，电阻R 2＝2Ω，电源电动势E ＝6V ，电源内阻r ＝0.25Ω，其他电阻不计．如果在装置所在的区域加一个匀强磁场，使ab 对导轨的压力恰好是零，并使ab 处于静止．求所加磁场磁感应强度的最小值和方向(取210m/s g =)．15．(12分)如图所示，在水平方向的匀强电场中，用长为L 不可伸长的绝缘细线拴住一质量为m ，带电荷量为q的小球1，线的上端固定于O 点，若在B 点同一水平线上的左方距离为r 处固定另一带电小球2，小球1恰好处于静止状态，当拿走小球2后，小球1由静止开始向上摆动，当细线转过120o角到达A 点时的速度恰好为零,此时OA 恰好处于水平状态，设整个过程中细线始终处于拉直状态,静电力常量为k .求:(1)BA 两点间的电势差U ; (2)匀强电场的场强E 的大小; (3)小球2的带电量Q .16．(14分)在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B .一质量为m 、电荷量为q 的带正 电的粒子从y 轴正半轴上的M 点以一定的初速度垂直于y 轴射入电场，经x 轴上的N 点 与x 轴正方向成θ＝60°角射入磁场，最后从y 轴 负半轴上的P 点垂直于y 轴射出磁场，已知ON =d , 如图所示.不计粒子重力，求: (1)粒子在磁场中运动的轨道半径R ； (2)粒子在M 点的初速度v 0的大小; (3)粒子从M 点运动到P 点的总时间t .2020-2021学年度高二年级模块测试BLN第13题图第16题图d第14题图物 理 试 题 答 案 卷2013-1第Ⅱ卷(非选择题，共60分)注意事项: 1、答卷前请使用黑色中性笔将密封线内的项目填写清楚。
