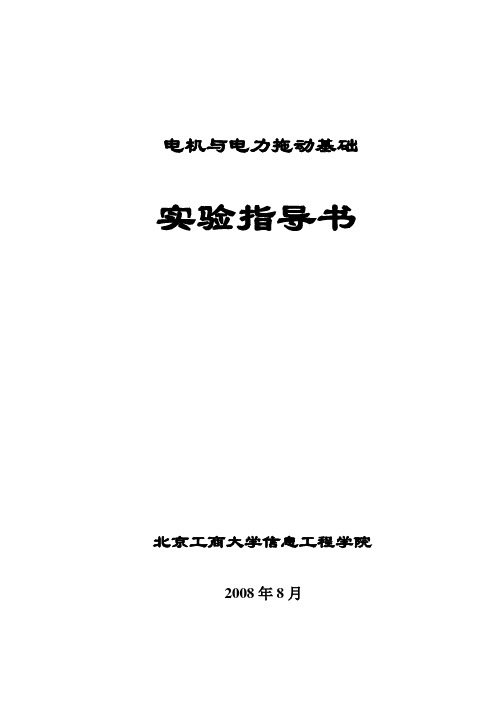

电机与电力拖动基础实验指导书北京工商大学信息工程学院2008年8月目录电机与电力拖动基础实验的基本要求和安全操作守则 (2)DD01电源控制屏交流及直流电源操作说明 (4)电机与电力拖动基础实验实验一、直流电动机认识实验 (6)实验二、直流发电机实验 (10)实验三、直流他励直流电动机机械特性测定 (15)实验四、单相变压器实验 (21)实验五、三相变压器联结组测定 (28)实验六、三相异步电动机起动、反转与调速 (33)实验七、三相异步电动机机械特性测定 (38)实验八、单相电机和步进电机实验 (44)附录1、D55-1智能转矩、转速、输出功率表使用说明 (50)2、D34-3单三相智能功率、功率因数表使用说明 (52)3、D54步进电机智能控制箱使用说明 (54)4、BSZ-1型步进电机实验装置使用说明 (57)5、实验用变压器、电机铭牌数据一览表及使用说明 (58)6、D31直流数字电压表、毫安表、安培表使用说明 (60)7、D32交流电流表、D33交流电压表使用说明 (61)8、DD03－1指针式转速表使用说明 (62)电机与电力拖动基础实验的基本要求和安全操作守则一、实验的基本要求1.实验预习实验前应认真研读实验指导书，复习电机与电力拖动基础课程教材中的有关章节，了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题，对电机实验所测数据的大体范围及趋势作到心中有数，并按实验内容准备好记录实验数据的表格。

2.实验操作1）实验以小组为单位进行,每组由2～3人组成，实验进行中的接线、调节负载、测量、记录数据等工作应有明确的分工，以保证实验操作协调，记录数据准确可靠。

2）实验前，先熟悉该次实验所用的组件，并记录电机的铭牌数据。

3）根据实验线路图及所用组件，按图接线，实验线路力求简单明了，布局合理，操作方便。

按接线原则，应先接串联主回路，再接并联支路。

4）根据电机及所使用的设备铭牌数据，合理选择仪表量程，熟悉仪表刻度，注意量程并记下倍率。

电机测功机电机测功机是一种用于测量电机性能的设备，也被称为电机测试台或电动机测量设备。

它是电机研究和开发过程中必不可少的工具，用于评估电机的功率、效率、扭矩和速度等特性。

本文将介绍电机测功机的原理、应用和优势。

一、电机测功机的原理电机测功机的工作原理基于电机转矩-转速特性曲线。

它通过对电机施加负载并测量转速和负载扭矩的变化来确定电机的性能。

电机测功机通常由一个电动机和一个测力仪或负载装置组成。

电动机作为被测试电机的负载，通过施加电动机所需的扭矩，来模拟实际工作中的应用场景。

测力仪或负载装置则用于测量负载扭矩和转速。

二、电机测功机的应用1. 功率评估：电机测功机可以用于评估电机的输出功率。

在测试过程中，通过测量电机的转速和负载扭矩，可以计算出电机的输出功率，从而确定电机的性能和效率。

2. 效率测试：电机测功机能够通过对电机施加不同负载来评估其效率。

通过测量转速和负载扭矩的变化，可以计算出电机在不同负载下的效率曲线。

这有助于改进电机设计和优化电机控制系统。

3. 扭矩测量：电机测功机可以用于准确测量电机的扭矩输出。

通过施加不同负载并测量负载扭矩的变化，可以得到电机的扭矩-转速特性曲线。

这对于了解电机在不同工作条件下的性能非常重要。

4. 速度调节：电机测功机可以模拟不同工作条件下的转速变化，从而对电机的速度调节性能进行评估。

通过施加不同负载并测量转速的变化，可以确定电机的速度调节能力和响应特性。

三、电机测功机的优势1. 精确度高：电机测功机采用先进的传感器和测量技术，能够提供高精度的测量结果。

这对于评估电机性能和进行精确控制非常重要。

2. 可重复性好：电机测功机能够提供稳定和可重复的测试结果。

这有助于在不同条件下对电机进行准确的比较和评估。

3. 多功能性：电机测功机可以用于测试不同类型和规格的电机，包括直流电机、交流电机和步进电机等。

它还可以评估电机在不同工况下的性能表现。

4. 高效率：电机测功机能够快速进行测试，并提供实时的测量结果。

常用的测功机有哪几种方法
常用的测功机主要有以下几种方法:
1. 转速表测功机
原理是通过测量转动机轴的转速,并结合机械参数计算功率。

优点是仪表简单,使用方便。

缺点是需要事先知道测功机的参数。

2. 转矩测功机
通过测量转动轴上作用的扭矩,并结合转速计算功率。

优点是精度较高。

缺点是需要装配转矩传感器。

3. 流量测功机
通过测量流体的流量和压力变化计算传递的功率。

常见的有流量计、扳手等。

适用于水轮机、风机等流体功机。

精度受流量计限制。

4. 电功率计测功机
用电功率计测量马达或发电机的输入/输出电功率。

简单直接,但只适用于电能转换的功机。

5. 热量测功机
测量工作介质入口与出口的热量变化,计算传递的功率。

仅适用于热机,如内燃机。

6. 测量扭矩和转速
这是最通用也最精确的方法,通过高精度扭矩计和转速计同时测量扭矩和转速,并相乘计算功率。

选择何种测功机方法,要根据实际情况和精度需求来决定。

电功率计测量方法使用最广泛。

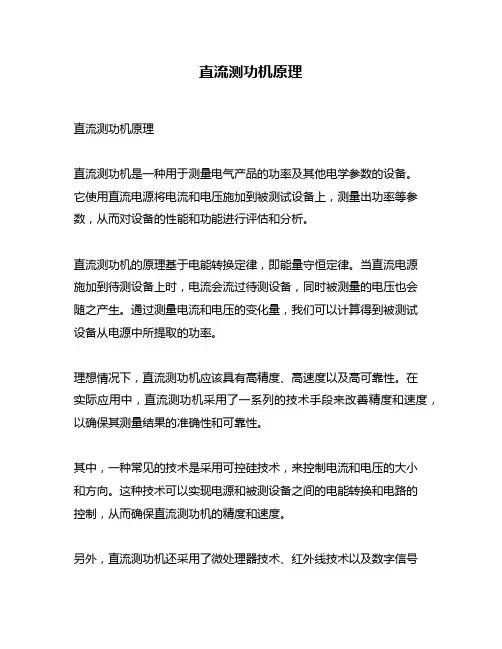

直流测功机原理
直流测功机原理
直流测功机是一种用于测量电气产品的功率及其他电学参数的设备。
它使用直流电源将电流和电压施加到被测试设备上，测量出功率等参
数，从而对设备的性能和功能进行评估和分析。

直流测功机的原理基于电能转换定律，即能量守恒定律。当直流电源
施加到待测设备上时，电流会流过待测设备，同时被测量的电压也会
随之产生。通过测量电流和电压的变化量，我们可以计算得到被测试
设备从电源中所提取的功率。

理想情况下，直流测功机应该具有高精度、高速度以及高可靠性。在
实际应用中，直流测功机采用了一系列的技术手段来改善精度和速度，
以确保其测量结果的准确性和可靠性。

其中，一种常见的技术是采用可控硅技术，来控制电流和电压的大小
和方向。这种技术可以实现电源和被测设备之间的电能转换和电路的
控制，从而确保直流测功机的精度和速度。

另外，直流测功机还采用了微处理器技术、红外线技术以及数字信号
处理技术，来实现测量数据的采集、分析和传输，从而实现更高的测
量精度和速度。

总之，直流测功机作为一种关键的测试设备，在电子产品制造、电力
工业、电动汽车等领域具有广泛的应用。通过掌握其原理和技术，我
们可以更好地理解和分析电气产品的性能和功能，从而提高产品质量
和性能。

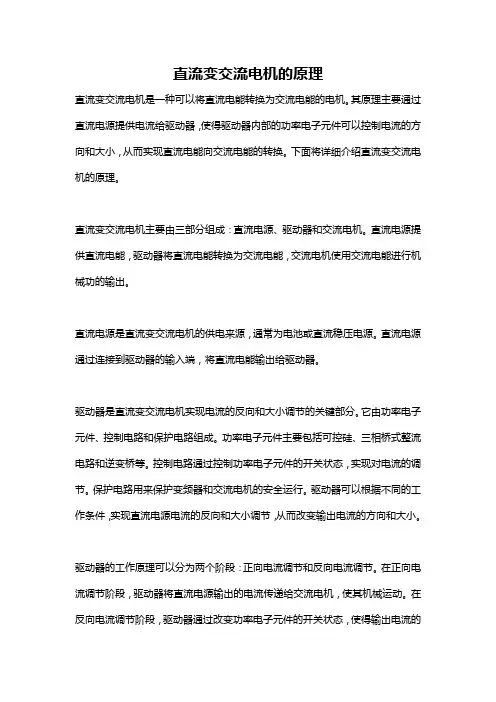

直流变交流电机的原理直流变交流电机是一种可以将直流电能转换为交流电能的电机。

其原理主要通过直流电源提供电流给驱动器，使得驱动器内部的功率电子元件可以控制电流的方向和大小，从而实现直流电能向交流电能的转换。

下面将详细介绍直流变交流电机的原理。

直流变交流电机主要由三部分组成：直流电源、驱动器和交流电机。

直流电源提供直流电能，驱动器将直流电能转换为交流电能，交流电机使用交流电能进行机械功的输出。

直流电源是直流变交流电机的供电来源，通常为电池或直流稳压电源。

直流电源通过连接到驱动器的输入端，将直流电能输出给驱动器。

驱动器是直流变交流电机实现电流的反向和大小调节的关键部分。

它由功率电子元件、控制电路和保护电路组成。

功率电子元件主要包括可控硅、三相桥式整流电路和逆变桥等。

控制电路通过控制功率电子元件的开关状态，实现对电流的调节。

保护电路用来保护变频器和交流电机的安全运行。

驱动器可以根据不同的工作条件，实现直流电源电流的反向和大小调节，从而改变输出电流的方向和大小。

驱动器的工作原理可以分为两个阶段：正向电流调节和反向电流调节。

在正向电流调节阶段，驱动器将直流电源输出的电流传递给交流电机，使其机械运动。

在反向电流调节阶段，驱动器通过改变功率电子元件的开关状态，使得输出电流的方向反向，从而实现电机反向运动。

交流电机是直流变交流电机的输出部分，其主要作用是将电能转换为机械功。

交流电机通常由定子和转子两部分组成。

定子由线圈绕成，形成磁场。

转子上带有导体，在磁场的作用下产生感应电动势，使转子产生机械运动。

通过调节驱动器输出的电流的大小和方向，可以改变交流电机的机械功输出的大小和方向。

直流变交流电机的原理是通过驱动器控制电流的大小和方向，从而实现直流电能向交流电能的转换。

驱动器通过改变功率电子元件的开关状态，可以反向输出电流，从而改变电机的运动方向。

此外，驱动器还可以调节输出电流的大小，进一步改变电机的输出功率。

总的来说，直流变交流电机是利用驱动器将直流电能转换为交流电能，从而实现电机运动的一种电动机。

电机与拖动基础实验指导书实验一直流发电机(天煌)一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。

2、通过实验观察并励发电机的自励过程和自励条件。

二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。

2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=n N使I L=0，测取U0=f（I f）。

（2）测外特性保持n=n N使I f=I fN，测取U=f（I L）。

（3）测调节特性保持n=n N使U=U N，测取I f=f（I L）。

2、并励发电机实验（1）观察自励过程（2）测外特性保持n=n N使R f2=常数，测取U=f（I L）。

3、复励发电机实验积复励发电机外特性保持n=n N使R f2＝常数，测取U＝f（I L）。

四、实验设备及挂件排列顺序12、屏上挂件排列顺序D31、D44、D31、D42、D51五、实验方法1、他励直流发电机励磁电源图1－1直流他励发电机接线图按图1-1接线。

图中直流发电机G选用DJ13，其额定值P N＝100W，U N＝200V，I N＝0.5A，n N＝1600r/min。

校正直流测功机MG作为G的原动机（按他励电动机接线）。

MG、G及TG由联轴器直接连接。

开关S选用D51组件。

R f1选用D44的1800Ω变阻器，R f2 选用D42的900Ω变阻器，并采用分压器接法。

R1选用D44的180Ω变阻器。

R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。

当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。

交流电动机试验报告一、实验目的本实验旨在通过对交流电动机的试验来掌握交流电动机的基本结构及工作原理，并通过对电动机的性能进行测试以了解其运行特性。

二、实验仪器和材料1.交流电动机2.测功机3.计算机4.电压表、电流表、频率表5.电能表6.电源7.电缆、连接线等三、实验步骤1.首先，将电动机正确连接到电源和测功机上，确保连接牢固可靠，避免接触不良或短路等问题。

2.调整电压表、电流表和频率表的量程，以便能够准确测量电动机运行时的电压、电流和频率。

3.打开电源，将电压调至额定电压，并将频率调节至额定频率。

同时，启动测功机，以设置负载参数。

4.在电动机运行过程中，通过电能表测量电机的输入功率和输出功率，计算电动机的效率。

5.测量电动机的电压和电流，并根据测得的数值计算出电动机的功率因数。

6.在试验过程中，注意观察电动机的运行情况，特别是是否存在异常震动、异常噪音等现象，及时记录并做出相应的处理。

7.在试验结束后，关闭电源，拔掉电源插头，并进行数据整理和统计。

四、实验结果及分析根据实验数据统计，得到了电动机的功率、效率和功率因数等参数。

通过对这些参数的比较和分析，可以得出电动机的性能表现。

五、实验结论通过对交流电动机的试验，了解了交流电动机的基本结构及工作原理，并对其性能进行了测试。

根据实验结果分析，得到了电动机的功率、效率和功率因数等参数，进一步了解了电动机的运行特性。

六、实验心得通过本次试验，我掌握了交流电动机的基本原理和试验方法。

在实验过程中，我认真观察电动机的运行情况，并做好了数据记录和数据分析。

通过实验，我对电动机的性能有了更深入的了解，并对未来的工作有了更清晰的认识。

同时，也提醒自己在实验操作中要保持谨慎，避免造成意外伤害或设备损坏。
