电力测功机使用说明

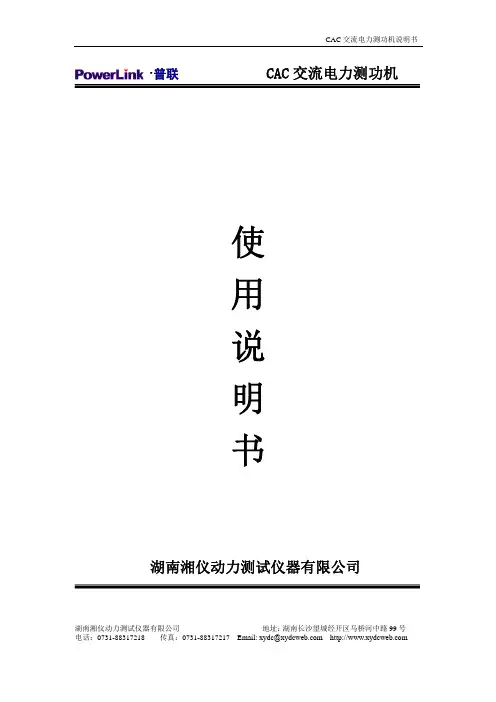

普联CAC交流电力测功机使用说明书目录一、概述...................................................错误!未定义书签。

二、主要技术参数 ........................................错误!未定义书签。

三、测功机安装...........................................错误!未定义书签。

四、电缆...................................................错误!未定义书签。

五、布线...................................................错误!未定义书签。

六、产品使用的工作条件和环境条件...................错误!未定义书签。

七．联轴器尺寸...........................................错误!未定义书签。

八、应用实例..............................................错误!未定义书签。

1、发动机性能试验.........................................错误!未定义书签。

2、变速箱性能、寿命试验...................................错误!未定义书签。

一、概述CAC系列交流电力测功机是动力机械功率试验的负载。

标准的CAC系列交流电力测功机由一台交流电机，一套转矩、转速测量传感器、底座及与动力机械连接的法兰，一套可四象限运行的ACS交流变频调速与配电系统，一台交流电力测功机测控仪组成。

其工作原理是将交流电机发出的交流电经ACS变频器逆变为直流电然后再逆变为交流电上网。

ACS交流变频调速系统调节电机的上网电流来控制原动机的转速和扭矩。

如与我公司生产的FC2000系列测控系统配套使用时除了可以对各种旋转动力机械的转速、扭矩进行精确测量和控制，还可以对温度、压力、流量、电流、电压------等参数进行测量、控制。

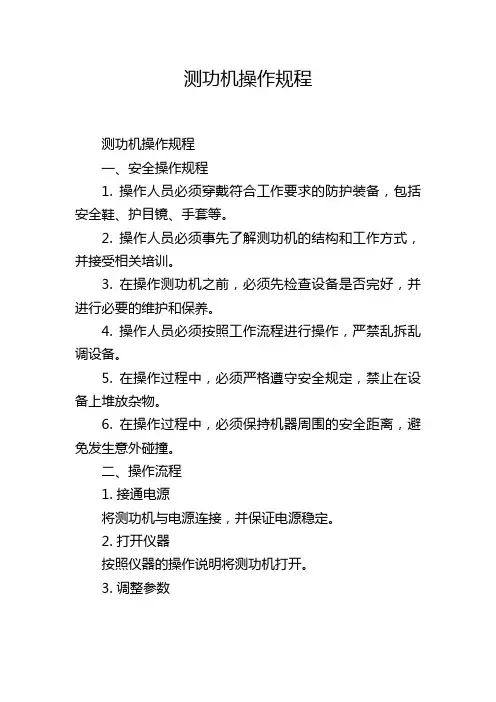

测功机操作规程测功机操作规程一、安全操作规程1. 操作人员必须穿戴符合工作要求的防护装备，包括安全鞋、护目镜、手套等。

2. 操作人员必须事先了解测功机的结构和工作方式，并接受相关培训。

3. 在操作测功机之前，必须先检查设备是否完好，并进行必要的维护和保养。

4. 操作人员必须按照工作流程进行操作，严禁乱拆乱调设备。

5. 在操作过程中，必须严格遵守安全规定，禁止在设备上堆放杂物。

6. 在操作过程中，必须保持机器周围的安全距离，避免发生意外碰撞。

二、操作流程1. 接通电源将测功机与电源连接，并保证电源稳定。

2. 打开仪器按照仪器的操作说明将测功机打开。

3. 调整参数根据被测试物体的要求，调整相应的参数，如扭矩、转速等。

4. 装置测试样品将被测试样品安装在测功机上，并确保固定牢固。

5. 启动测功机根据仪器的启动方法，启动测功机。

6. 记录测试数据在测试过程中，及时记录采集到的数据，如扭矩、转速、功率等。

7. 结束测试在测试完成后，将测功机关闭，将测试样品卸下，并清理现场。

三、日常维护1. 定期检查测功机的运行状态，发现异常情况及时进行维修保养。

2. 清理测功机的尘埃和杂质，保持设备的清洁。

3. 定期润滑测功机的关键部位，确保设备的正常运行。

4. 定期校准测功机的参数，保证测试的准确性。

四、安全事故处理1. 发生事故时，立即停止测功机的运行，并切断电源。

2. 及时报告相关负责人，进行事故处理。

3. 对事故原因进行调查和分析，采取有效的措施，避免类似事故再次发生。

总结：测功机是一种对物体进行力学性能测试的设备，在操作过程中必须保持安全，严格遵守操作规程。

只有合理操作和维护，才能保证测功机的正常运行，提高测试效率和结果的准确性。

JTZJ/CZGC 018-2012

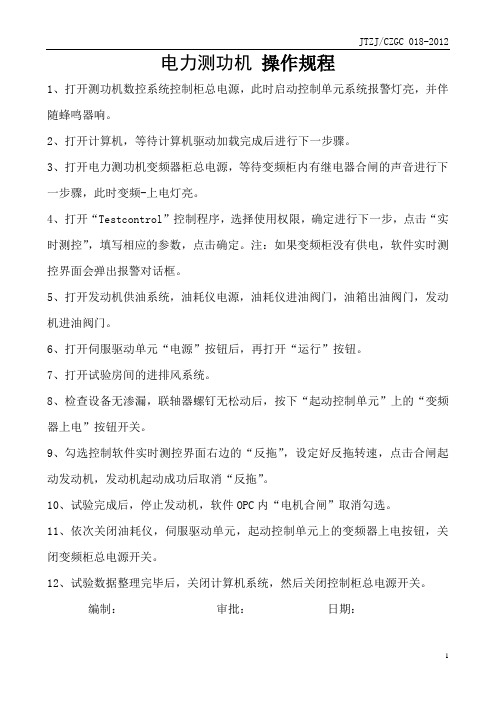

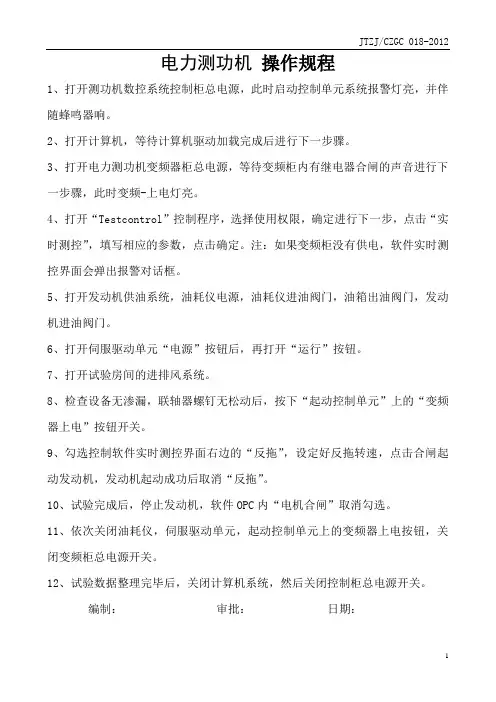

电力测功机操作规程
1、打开测功机数控系统控制柜总电源，此时启动控制单元系统报警灯亮，并伴随蜂鸣器响。

2、打开计算机，等待计算机驱动加载完成后进行下一步骤。

3、打开电力测功机变频器柜总电源，等待变频柜内有继电器合闸的声音进行下一步骤，此时变频-上电灯亮。

4、打开“Testcontrol”控制程序，选择使用权限，确定进行下一步，点击“实时测控”，填写相应的参数，点击确定。

注：如果变频柜没有供电，软件实时测控界面会弹出报警对话框。

5、打开发动机供油系统，油耗仪电源，油耗仪进油阀门，油箱出油阀门，发动机进油阀门。

6、打开伺服驱动单元“电源”按钮后，再打开“运行”按钮。

7、打开试验房间的进排风系统。

8、检查设备无渗漏，联轴器螺钉无松动后，按下“起动控制单元”上的“变频器上电”按钮开关。

9、勾选控制软件实时测控界面右边的“反拖”，设定好反拖转速，点击合闸起动发动机，发动机起动成功后取消“反拖”。

10、试验完成后，停止发动机，软件OPC内“电机合闸”取消勾选。

11、依次关闭油耗仪，伺服驱动单元，起动控制单元上的变频器上电按钮，关闭变频柜总电源开关。

12、试验数据整理完毕后，关闭计算机系统，然后关闭控制柜总电源开关。

编制：审批：日期：
1。

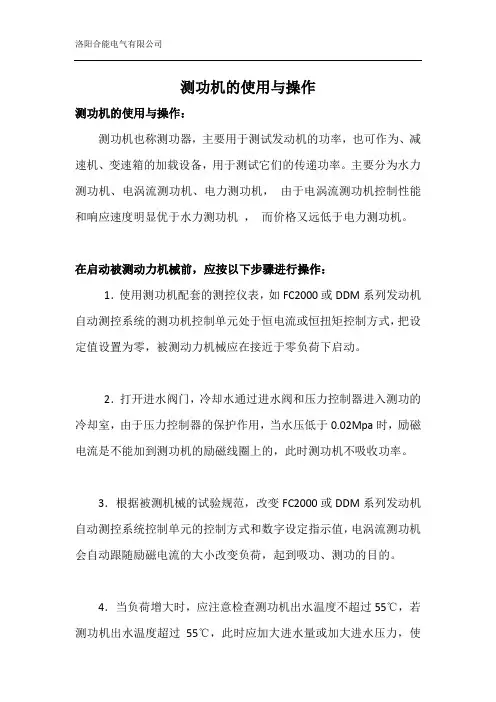

测功机的使用与操作
测功机的使用与操作：
测功机也称测功器，主要用于测试发动机的功率，也可作为、减速机、变速箱的加载设备，用于测试它们的传递功率。

主要分为水力测功机、电涡流测功机、电力测功机，由于电涡流测功机控制性能和响应速度明显优于水力测功机，而价格又远低于电力测功机。

在启动被测动力机械前，应按以下步骤进行操作：
1．使用测功机配套的测控仪表，如FC2000或DDM系列发动机自动测控系统的测功机控制单元处于恒电流或恒扭矩控制方式，把设定值设置为零，被测动力机械应在接近于零负荷下启动。

2．打开进水阀门，冷却水通过进水阀和压力控制器进入测功的冷却室，由于压力控制器的保护作用，当水压低于0.02Mpa时，励磁电流是不能加到测功机的励磁线圈上的，此时测功机不吸收功率。

3．根据被测机械的试验规范，改变FC2000或DDM系列发动机自动测控系统控制单元的控制方式和数字设定指示值，电涡流测功机会自动跟随励磁电流的大小改变负荷，起到吸功、测功的目的。

4．当负荷增大时，应注意检查测功机出水温度不超过55℃，若测功机出水温度超过55℃，此时应加大进水量或加大进水压力，使
测功机出水温度降低。

5．试验完毕应使励磁电流为零，卸去负荷后再关闭被测动力机械、关闭进水阀门，停止供水系统的循环。

测功机启动步骤
Step 1：开启电源柜。

先闭合较大的开关（需要的力气比较大），再闭合较小的开关。

注意：闭合开关时候手的动作不要太大，以免碰到开关上面的裸露接头，造成触电，切记，切记！！！
较大的开关
较小的开关
Step 2 开启控制柜。

把红色开关顺时针拨到1档。

Step 3 开启电脑。

在控制室桌子底下拨动黑色开关，电脑开机。

Step 4 开启测功机顺时针拨动红色电源开关至档位1。

如图
电源开关
Step 5 启动。

按下启动按钮。

控制方式选择“恒转速”。

Step 6检查测功机与电机是否一致。

顺时针轻微拨动“测功机给定”旋钮，观察测功机与电机转向是否一致，若不一致需要调整转向一致。

在电机不加扭矩的情况下“测功机给定”旋钮归零。

测功机给定旋钮
Step 7 调整测功机给定旋钮到需要的转速，顺时针增加转速时要缓慢，逆时针降速时要迅速。

Step 8 关闭测功机。

确定电机扭矩为零的情况下，将测功机给定旋钮归零，同时按下停止按钮。

停止按钮
注意事项：
1、实验结束后将控制柜电源关闭，电源总端闸拉下。

2、实验开始时中确保先开启测功机再开启电机，实验结束时确保先关闭电机再关闭测功机，
避免飞车发生。

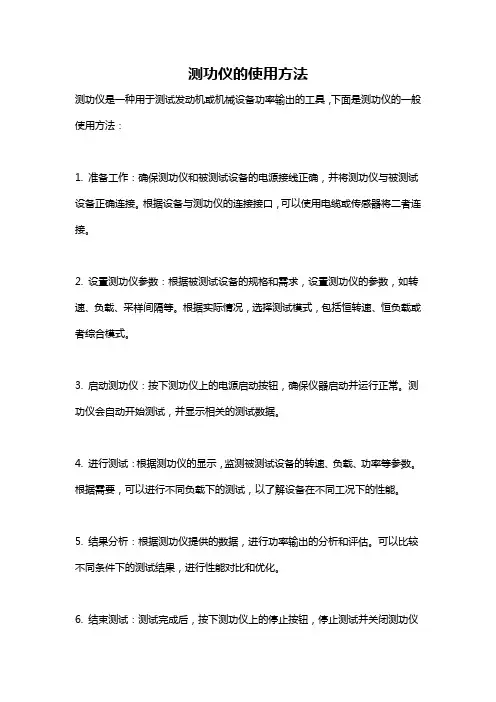

测功仪的使用方法
测功仪是一种用于测试发动机或机械设备功率输出的工具，下面是测功仪的一般使用方法：
1. 准备工作：确保测功仪和被测试设备的电源接线正确，并将测功仪与被测试设备正确连接。

根据设备与测功仪的连接接口，可以使用电缆或传感器将二者连接。

2. 设置测功仪参数：根据被测试设备的规格和需求，设置测功仪的参数，如转速、负载、采样间隔等。

根据实际情况，选择测试模式，包括恒转速、恒负载或者综合模式。

3. 启动测功仪：按下测功仪上的电源启动按钮，确保仪器启动并运行正常。

测功仪会自动开始测试，并显示相关的测试数据。

4. 进行测试：根据测功仪的显示，监测被测试设备的转速、负载、功率等参数。

根据需要，可以进行不同负载下的测试，以了解设备在不同工况下的性能。

5. 结果分析：根据测功仪提供的数据，进行功率输出的分析和评估。

可以比较不同条件下的测试结果，进行性能对比和优化。

6. 结束测试：测试完成后，按下测功仪上的停止按钮，停止测试并关闭测功仪
的电源。

注意及时断开测功仪与设备的连接，并保持仪器的清洁和安全。

以上是测功仪的一般使用方法，实际使用时可能会根据具体设备和测功仪的型号有所差异。

在使用测功仪之前，建议详细阅读使用说明书，并遵循相关安全操作规范。

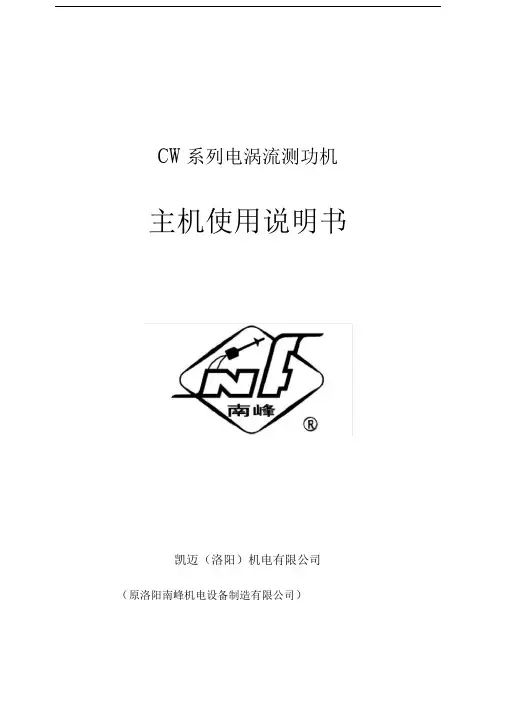

CW系列电涡流测功机主机使用说明书凯迈 (洛阳) 机电有限公司(原洛阳南峰机电设备制造有限公司)目录1、引言 (4)1.1 概述 (4)1.2 电涡流测功机型号含义及技术参数 (4)2、涡流制动器的工作原理和主机结构 (6)2.1涡流制动器的工作原理 (6)2.2 功率计算 (6)2.3 主机结构 (6)2.4 报警装置 (7)3、电涡流测功机主要技术指标 (7)4、涡流测功机的布置和安装 (8)4.1 测功机的工作条件 (8)4.2 测功机的布置 (8)4.3 测功机的安装 (8)5、测功机的冷却 (11)5.1.冷却原理 (11)5.2 对冷却水水质的要求 (11)5.3 确定冷却水水量 (11)6、电涡流测功机的润滑 (12)6.1油润滑 (12)6.2 脂润滑 (12)6.3摆动轴承的润滑 (13)7、电涡流测功机校准和调节 (13)7.1 静校 (13)7.2 灵敏度检查 (18)8、电涡流测功机的运输和维护 (18)8.1 测功机的贮存 (18)8.2 测功机的运输 (18)8.3 测功机的检查和维护 (19)9、配套 (20)10、CW盘式电涡流测功机的常见故障和排除方法 (21)11、润滑泵的使用和维护 (22)12、图册部分 (24)图1(a)～(b)电涡流测功机的主机结构 (25)图2(a)～(o)电涡流测功机的机械特性曲线 (27)图3(a)～(l)电涡流测功机的外形尺寸 (42)图4(a)～(i)电涡流测功机的接线图 (54)图5 水量、水温差及功率之间的关系 (63)1、引言1．1 概述我公司根据德国策尔纳（ZÖLL NER）公司专有技术生产的CW系列电涡流测功机，具有低惯性、高精度、高稳定性和结构简单、维修方便、自成系列并适用于操作控制自动化等优点。

主要用于发动机等旋转动力机械进行转速、扭矩、功率的测试和性能试验。

也可用于其它原动机和电机、转动系统、油泵油嘴调速器等零部件的性能试验、耐久试验和型式试验。

功率计操作说明一、简介功率计是一种用于测量电力和功率的仪器。

它能够准确测量电流、电压和功率因数等参数，并可以通过显示屏或接口输出结果。

本文将详细介绍功率计的操作方法，帮助用户正确、高效地使用功率计。

二、准备工作在操作功率计之前，需要进行以下准备工作：1. 仔细阅读功率计的用户手册，了解仪器的功能和特性。

2. 确保功率计的电源连接正常，并保证电源电压稳定。

3. 准备好测试电路，确保电路正常并与功率计连接良好。

三、功率计操作步骤1. 打开功率计电源开关，并等待仪器启动。

通常会有一个启动时间，请耐心等待。

2. 设置测试参数。

使用功率计的功能按钮或旋钮，选择要测量的电流范围、电压范围和功率因数等参数。

根据具体需要，还可以设置测量精度和显示方式等。

3. 连接测试电路。

将功率计的输入端与待测电路相连，确保连接牢固、稳定。

4. 确认测量准确性。

在进行正式测量之前，可以使用已知电流、电压等参数进行校准，以确保测量结果的准确性。

5. 开始测量。

按下开始测量按钮或启动测量命令后，功率计开始采集数据并计算结果。

在测量过程中，保持待测电路的稳定，并避免其他干扰因素的影响。

6. 结束测量。

当完成所需的测量任务后，及时停止测量，并将功率计设备关闭。

四、数据处理与结果展示1. 数据处理。

功率计通常会提供数据处理功能，可以对采集的数据进行滤波、平均等处理，以提高测量结果的可靠性。

2. 结果展示。

功率计可以通过内部显示屏或连接到计算机等方式展示测量结果。

用户可以根据需要选择合适的方式进行结果展示，并进行必要的数据记录和存储。

五、注意事项1. 操作安全。

在使用功率计时，务必遵守相关的安全操作规程，确保自身和设备的安全。

2. 环境条件。

保持测试环境干净、整洁，并避免有害气体、尘埃等对测量结果的干扰。

3. 仪器保养。

定期清洁和校准功率计，以保证其测量准确性和稳定性。

4. 避免超过额定参数。

在测试时，避免超过功率计的额定电流、电压等参数，以免对仪器造成损坏或不准确的测量结果。

功率测试仪操作规程功率测试仪操作规程一、目的为了确保安全、准确、规范地使用功率测试仪，保证测试结果的可靠性，制定本操作规程。

二、适用范围本操作规程适用于公司使用的所有功率测试仪。

三、安全注意事项1. 使用前检查电源线、测量导线、连接器等是否完好无损，如有损坏应及时更换。

2. 使用前检查测试仪是否正常运行，如有异常现象应及时维修。

3. 使用功率测试仪时，应注意接地，确保安全。

4. 使用过程中应避免长时间持续使用，避免过载，以免损坏设备。

四、功率测试仪的操作步骤1. 接通电源：将功率测试仪的电源线插入电源插座，确认电源开关已打开，待仪器正常开机后方可开始测试。

2. 连接待测设备：根据测试需求，选择合适的测量导线和连接器，将功率测试仪与待测设备进行连接。

3. 设置测试参数：根据实际测试需求，通过功率测试仪的控制面板或者软件界面设置测试参数，包括测试频率、测试模式、测试范围等。

4. 开始测试：按下开始测试按钮，仪器将开始自动测试，并显示测试结果。

注意观察测试过程中的任何异常情况，如发现异常应立即停止测试，并进行故障排查。

5. 测试完毕：测试完成后，将测试结果记录下来，并进行数据分析和处理。

6. 关闭电源：测试完毕后，应将功率测试仪的电源开关关闭，拔下电源线，并进行仪器的清洁工作。

五、常见故障处理办法1. 仪器无法开机：检查电源线是否插紧，电源开关是否打开，如还无法解决问题，应联系维修人员进行维修。

2. 测试结果异常：检查连接是否松动或接触不良，确认待测设备是否正常工作，如还存在问题，应联系维修人员进行维修。

3. 仪器显示故障信息：根据仪器显示的故障信息，查阅说明书并按照说明处理，如依然无法解决问题，应联系维修人员进行维修。

六、操作记录与报告每次使用功率测试仪进行测试时，都应记录相关操作信息，包括测试日期、测试参数、测试结果等，并编制测试报告，以备后续参考和分析。

七、维护与保养1. 定期清洁功率测试仪的外观，避免灰尘等杂质进入仪器内部。
